可3D打印应急辅助呼吸机械装置

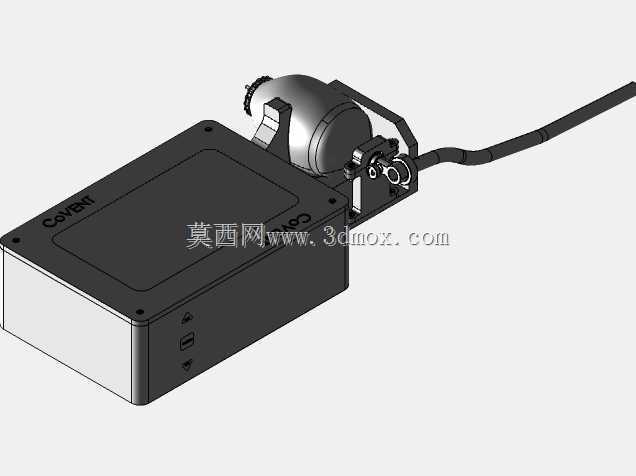

　　这套机械通气辅助装置的核心设计初衷，是面向公共卫生事件突发、常规医疗设备产能不足的应急场景，依托普及度较高的桌面级FDM3D打印设备即可完成绝大多数结构件的快速制造，无需依赖高精度工业级加工设备，能够在短时间内完成小批量组装投用，填补基层医疗点位、临时隔离点的急救设备缺口。装置整体采用模块化分体布局，两个独立的动力执行单元可单独运行也可协同工作，单台设备的主体结构长宽尺寸控制在280mm×160mm范围内，高度不超过120mm，放置在常规急救推车台面即可使用，无需额外定制安装支架，底部预留的四个防滑脚垫安装位，可适配橡胶防滑垫直接固定在光滑台面，也可通过M4螺丝孔位固定在移动支架上，安装边界预留足够的操作空间，

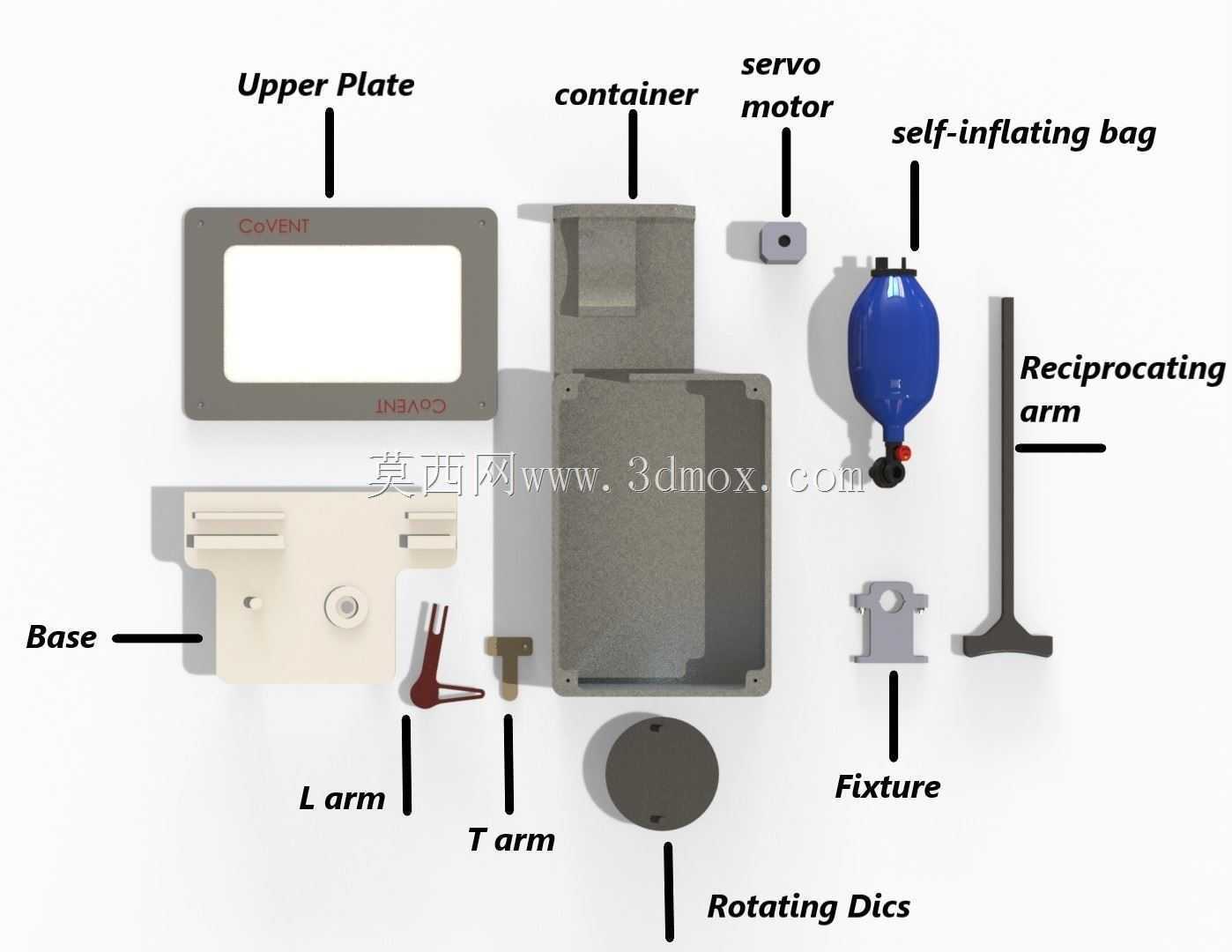

　　侧面管路接口距离设备边缘保留30mm的插拔操作余量，避免管路弯折影响气路通畅。从功能实现逻辑来看，装置核心通过偏心轮结构驱动蓝色气囊式腔体做规律的往复压缩与回弹，模拟人工手动按压呼吸球囊的通气节奏，腔体压缩行程可通过侧面的调节旋钮做0-40mm范围的无级调整，对应不同体重患者的潮气量需求，适配成人与大龄儿童的通气参数要求，气路输出端预留标准的呼吸管路对接接口，可直接匹配临床通用的呼吸回路配件，无需额外定制转接头。设计过程中优先考虑3D打印工艺的成型特性，所有结构件的壁厚统一设置为2.5mm，既满足PLA、PETG等常用打印耗材的结构强度要求，又能将单组零件的打印时长控制在8小时以内，零件之间的装配间隙预留0.2mm的打印公差余量，

　　无需二次打磨即可完成插接装配，传动部位的转轴采用标准3mm不锈钢圆轴作为配件，降低打印件的受力磨损，所有传动齿轮的齿形都做了0.3mm的圆角优化，避免3D打印过程中出现齿尖缺料、层间剥离的问题。设备的控制模块集成在主体壳体内部，壳体表面预留的三个指示灯位分别对应电源、运行、故障状态，下方的两个实体按键可直接调整通气频率，无需外接复杂的触控显示屏，降低电路部分的制作门槛，非专业人员按照装配说明即可完成整机组装调试。气路部分的密封结构采用嵌入式硅胶圈设计，密封槽的尺寸按照3D打印件的表面粗糙度做了适配，常规打印精度下即可实现0.3MPa以内的气路密封要求，无需额外涂覆密封胶。在实际使用场景中，该装置可作为有创呼吸机的补充替代设备，

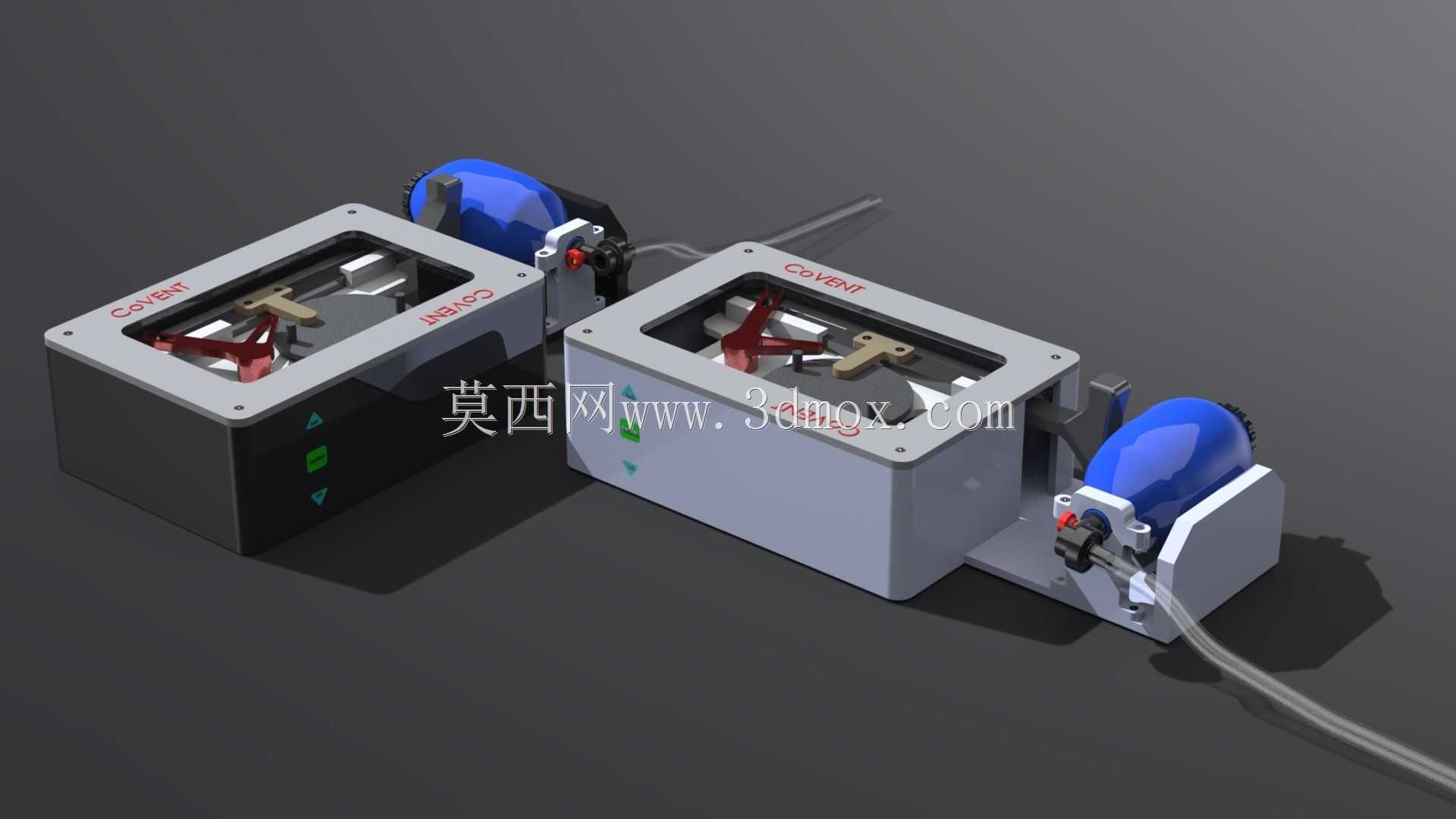

　　用于患者的短期呼吸支持，也可用于院前急救、转运途中的临时通气保障，装置整体重量不超过2.2kg，搭配便携电源即可实现移动使用，不受固定医疗场所的供电条件限制。结构设计上规避了复杂的液压、伺服控制结构，全部采用纯机械传动加简单调速电路的方案，故障率远低于精密医疗设备，日常维护仅需定期更换气囊腔体与管路配件，核心机械结构可重复消毒使用，大幅降低应急场景下的使用成本。两个独立单元的布局设计，可实现单台设备同时为两名患者提供通气支持，也可单单元独立运行，另一单元作为备用，避免单一部件故障导致设备整体停机，提升应急使用的可靠性。设备外壳的边角全部做了R5以上的圆角处理，避免搬运、使用过程中划伤医护人员，表面无多余的凸起结构，便于使用后的擦拭消毒，符合医疗场景的卫生清洁要求。
