机夹式外圆车削刀具结构设计

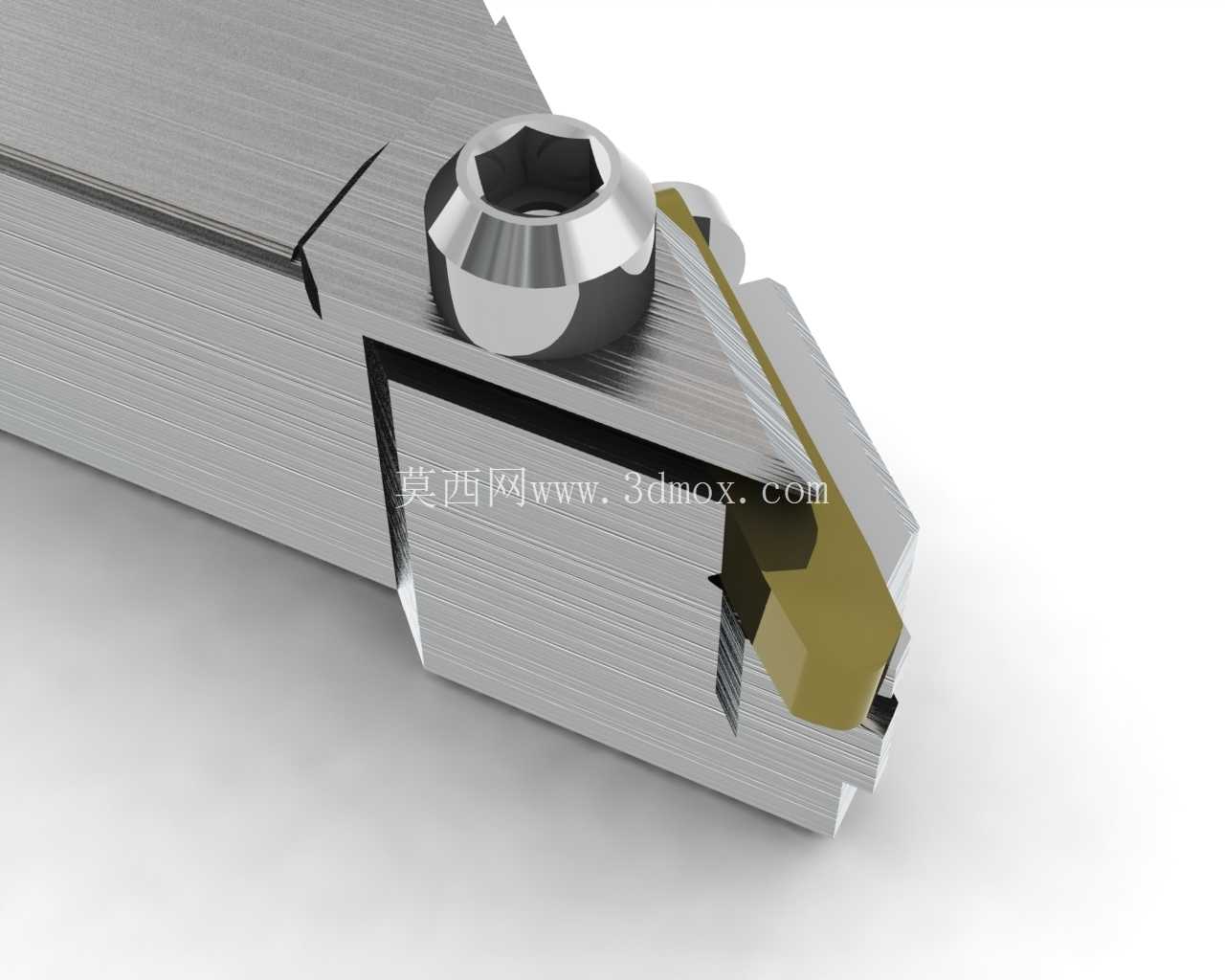

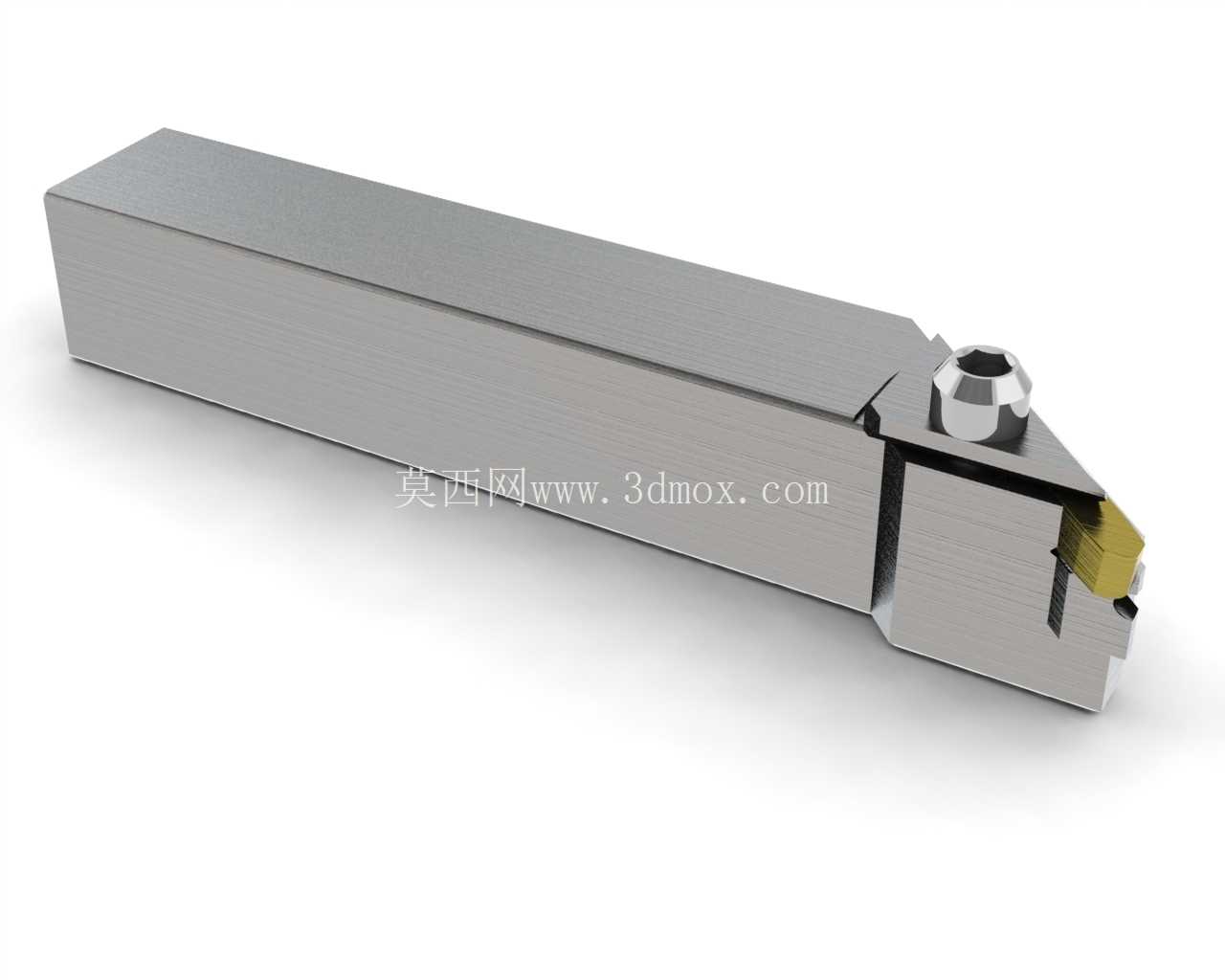

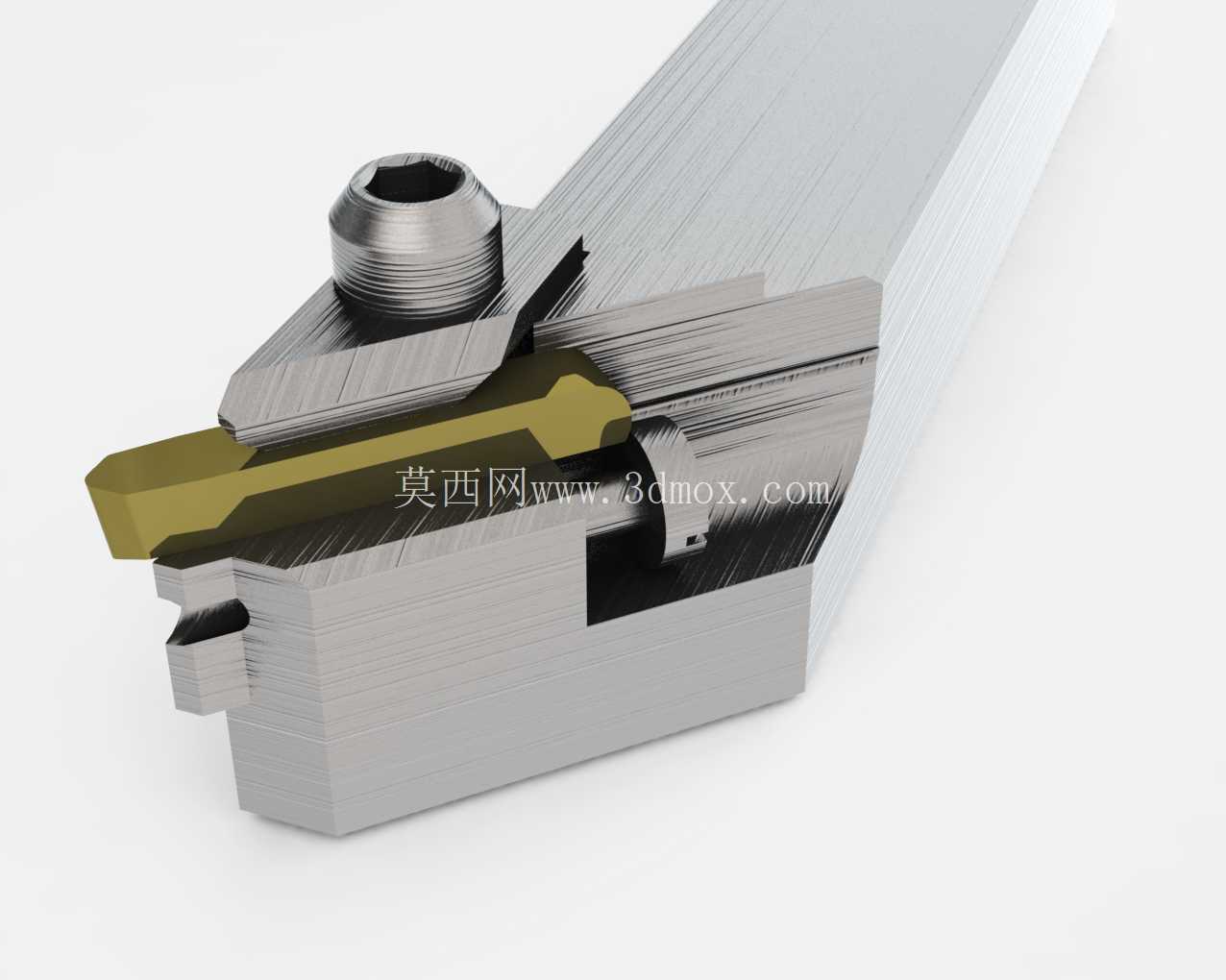

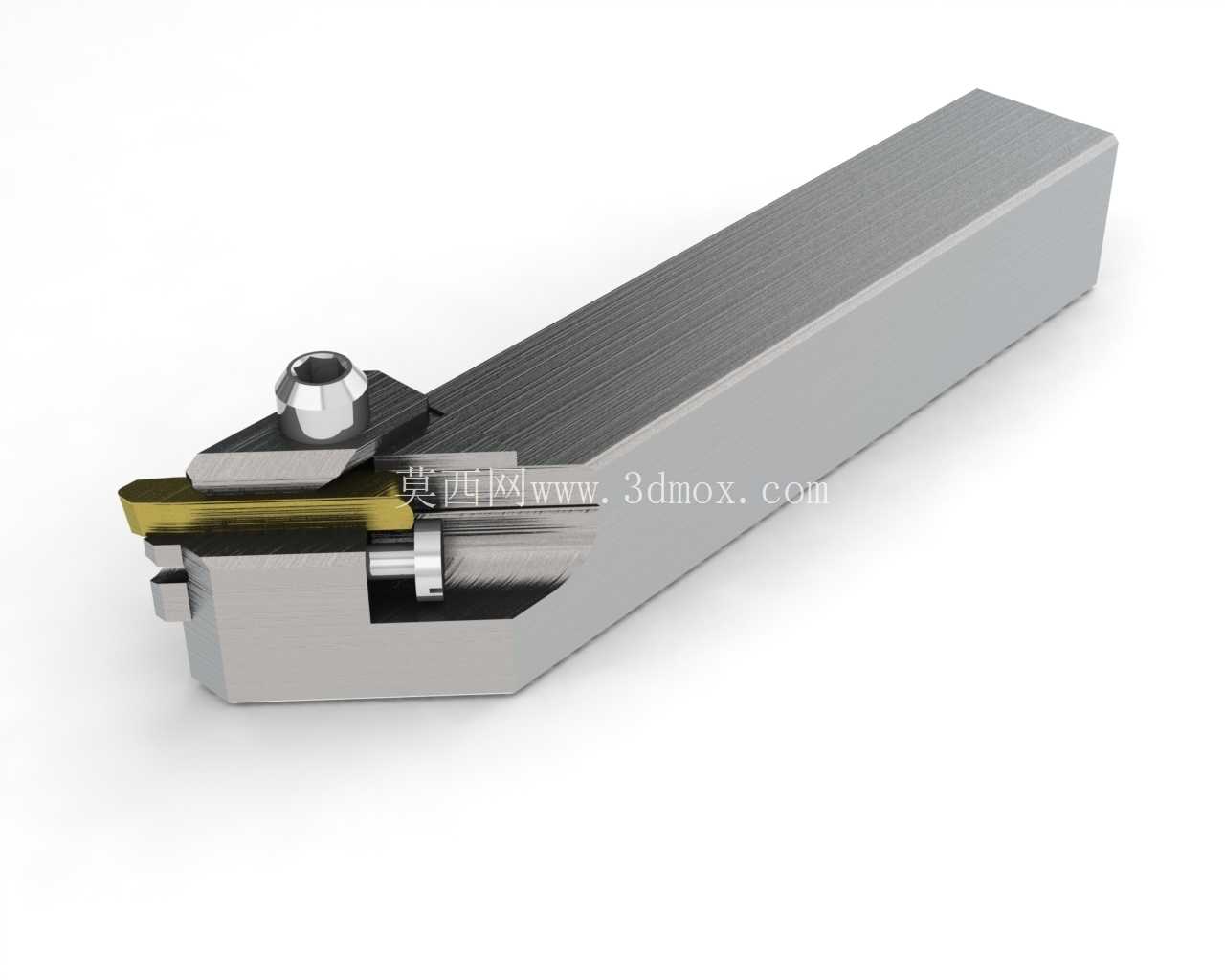

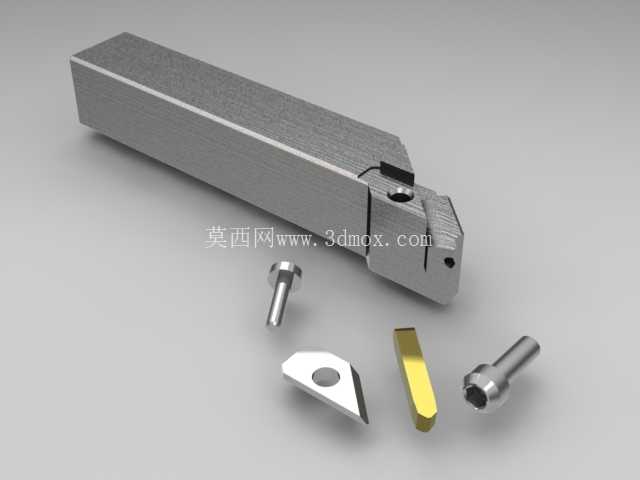

　　在金属切削加工场景中，这类机夹式车削刀具是卧式车床、数控车床完成外圆车削、端面车削、台阶切槽工序的核心执行部件，区别于传统焊接式车刀，它无需对刀体进行高温焊接，能避免刀片材质因焊接应力产生的硬度下降、裂纹隐患，刀片磨损后可快速更换，大幅缩短机床停机换刀的辅助时长，适配中小批量多品种零件的连续加工需求。从结构设计逻辑来看，刀体采用矩形截面的合金钢材质，整体做发黑防锈处理，刀杆的安装基准面做了精磨加工，平面度控制在0.02mm以内，可直接适配标准车床刀架的装夹槽位，无需额外加装过渡垫块；刀片采用上压式锁紧结构，通过内六角沉头螺钉将带涂层的硬质合金刀片压紧在刀体的定位槽内，定位槽的侧面与刀片的安装基准面完全贴合，能抵消切削过程中产生的径向与轴向切削力，避免刀片在重切削工况下发生位移。

　　刀片的安装角度做了针对性优化，主偏角设置为93度，可在加工细长轴类零件时减小径向切削分力，降低工件的弯曲变形量；前角取8度，兼顾切削刃的锋利度与刃口强度，既能在加工45号钢、40Cr等常见结构钢时减小切削阻力，也能避免刃口在断续切削时发生崩损；刃口处做了0.05mm的倒棱处理，可提升刀片的抗冲击性能，适配粗加工到半精加工的工序衔接。从安装边界来看，刀杆的总宽度为20mm，总高度为20mm，可适配市面上绝大多数普通车床与数控车床的标准刀架装夹尺寸，刀头伸出刀架的长度控制在刀杆高度的1.5倍以内，避免长悬伸带来的切削振颤；锁紧螺钉采用标准M5内六角圆柱头螺钉，拧紧力矩控制在6N·m即可满足锁紧要求，过大的拧紧力矩会导致刀片受压碎裂，过小则无法抵抗切削力带来的刀片窜动。

　　在实际使用场景中，这类刀具可完成外圆的粗车走刀，单边吃刀深度最大可达3mm，进给量可设置在0.15-0.3mm/r区间，也可通过调整走刀参数完成半精加工，加工后的工件表面粗糙度可稳定达到Ra1.6以上；刀体上的排屑槽做了圆弧过渡设计，可引导带状切屑向待加工表面方向排出，避免切屑缠绕在工件或刀杆上划伤已加工表面，也能减少切屑堆积对切削区域散热的影响。设计过程中需要重点关注刀体定位槽的形位公差，定位面与刀杆安装基准面的平行度、垂直度公差需控制在0.01mm以内，否则会导致刀片安装后刀尖高度出现偏差，加工时产生锥度误差；刀片的支撑面需保证足够的接触面积，避免局部应力集中导致刀体出现压溃变形，影响刀具的重复定位精度。

　　相较于整体式高速钢车刀，这种机夹结构的刀具刀体可重复使用，仅需更换磨损的刀片即可，能大幅降低刀具的使用成本，同时刀片的材质可根据加工材质灵活更换，加工铸铁件时可选用YG类硬质合金刀片，加工钢件时选用YT类刀片，加工不锈钢等难加工材料时可选用带涂层的YW类刀片，适配性更强。在刀具的维护层面，每次更换刀片时需要清理定位槽内的切屑残渣，避免残渣垫在刀片下方导致安装定位失准，锁紧螺钉的螺纹处可定期涂抹少量润滑脂，避免切削液腐蚀导致螺钉锈死无法拆卸；刀体的安装基准面如果出现磕碰划伤，需要及时修磨，保证装夹时的定位精度。这类刀具的结构设计没有多余的复杂构件，整体可靠性高，对操作工人的换刀技能要求较低，普通机床操作人员经过简单培训即可完成刀片的更换与对刀操作，在机械加工车间的批量生产、设备维修零配件加工、工装夹具零件加工等场景中都有广泛的应用，是金属切削加工领域应用最为普遍的刀具结构形式之一。
