DNMX型0.4圆角车削刀片结构设计

项目分类:车刀 发布时间:2026-05-21 ID:1153260
  • DNMX型0.4圆角车削刀片结构设计
  • DNMX型0.4圆角车削刀片结构设计

在金属切削加工的工序体系里,车削作为轴类、盘类、异形回转体零件外圆、内孔、端面及成型面加工的核心工序,刀片的结构选型直接决定加工效率、工件表面质量以及刀具本身的使用寿命。这款DNMX构型的车削刀片,针对半精车到精车工序的加工需求做了针对性的结构优化,0.4mm的刀尖圆角半径是经过多轮切削验证选定的参数,既能够保证精加工后工件表面的粗糙度要求,又不会因为圆角过大导致切削阻力攀升,适配常规碳钢、合金钢、不锈钢等多种常见金属材料的连续切削工况。

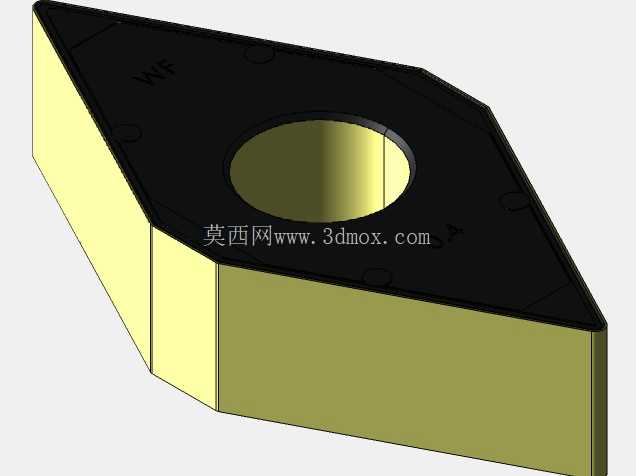

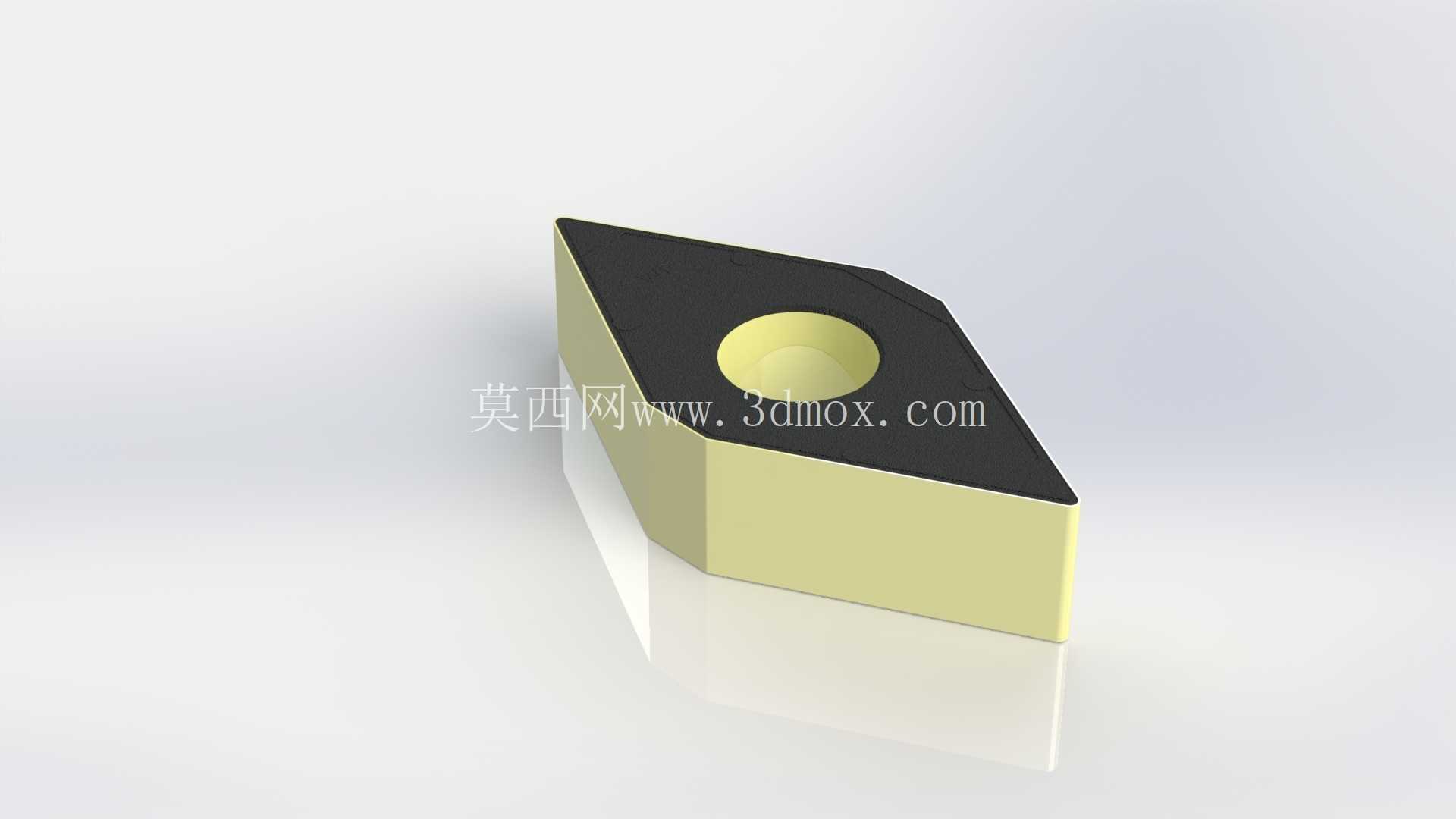

从结构设计逻辑来看,这款刀片采用菱形带中心安装孔的构型,菱形的刀尖角度经过优化,能够兼顾外圆车削和端面车削的走刀需求,在加工带台阶的轴类零件时,刀片的副切削刃不会和工件台阶面发生干涉,无需频繁换刀就能完成相邻两个面的加工,有效减少工序换刀的辅助时间。中心的安装孔采用沉孔式设计,和标准刀杆的压紧螺钉配合时,能够实现刀片的精准定位,压紧力均匀分布在刀片安装面,避免切削过程中刀片出现微位移,保证切削尺寸的稳定性。刀片的切削刃部分做了钝化处理,刃口的微观钝化量控制在合理区间,既能够消除刃磨产生的微观缺口,减少切削过程中崩刃的概率,又不会让刃口过于钝圆导致切削力增大、切削温度升高。

从安装边界来看,这款刀片完全适配标准DNMX系列的可转位车刀杆,刀片的厚度、菱形边长、中心孔尺寸都严格遵循通用可转位刀片的互换标准,用户无需定制特殊刀杆,直接替换现有同型号刀片即可投入使用,安装时只需要将刀片定位面和刀杆的定位槽贴合,拧紧压紧螺钉就能完成装夹,定位重复精度能够控制在0.02mm以内,满足精加工的尺寸公差要求。刀片的刀尖高度和刀杆的基准面匹配,装夹后不需要额外调整刀尖高度,就能和车床的回转中心对齐,避免因为刀尖高度偏差导致的工件锥度、端面凹凸等加工缺陷。

在实际应用场景中,这款刀片特别适合汽车零部件、通用机械零件的精加工工序,比如传动轴的轴颈精车、轴承位的最终成型车削、法兰盘的端面精车等场景,0.4mm的刀尖圆角在进给量0.1-0.2mm/r的切削参数下,能够稳定达到Ra1.6的表面粗糙度,减少后续磨削工序的加工余量,甚至在部分要求不高的场合可以直接替代磨削工序,缩短整体加工流程。刀片的断屑槽型经过针对性设计,在常规的切削参数范围内,切屑能够顺利折断成C型或者短螺旋型,不会出现长切屑缠绕工件、刀具的问题,减少操作人员清理切屑的频次,提升加工过程的安全性。

从建模的细节来看,这款刀片的三维模型完整还原了实体的所有结构特征,包括刀片的前角、后角、刃口钝化、中心沉孔、刀尖圆角等细节,模型的尺寸公差和实物保持一致,结构工程师在做刀库配置、加工仿真的时候,可以直接调用这个模型,不需要额外做结构修正,仿真过程中能够准确模拟刀片和工件、夹具的干涉情况,避免实际加工中出现撞刀问题。模型的安装基准面和定位特征都做了明确的几何约束,在装配环境下能够快速和标准刀杆完成配合,提升工艺设计阶段的工作效率。

在切削性能的匹配上,这款刀片的基体结构适配常见的硬质合金涂层牌号,不管是加工钢件的CVD涂层牌号,还是加工不锈钢的PVD涂层牌号,都可以基于这个结构基体做牌号匹配,覆盖不同的加工材料需求。刀片的后角设计兼顾了切削锋利度和刀体强度,在保证切削刃足够锋利、减少后刀面摩擦的同时,刀体的核心厚度足够,能够承受断续切削带来的冲击载荷,在部分带轻微断续的车削场景下也能稳定使用,不会轻易出现打刀的问题。
