施泰力S565WB冲孔套装精细三维结构

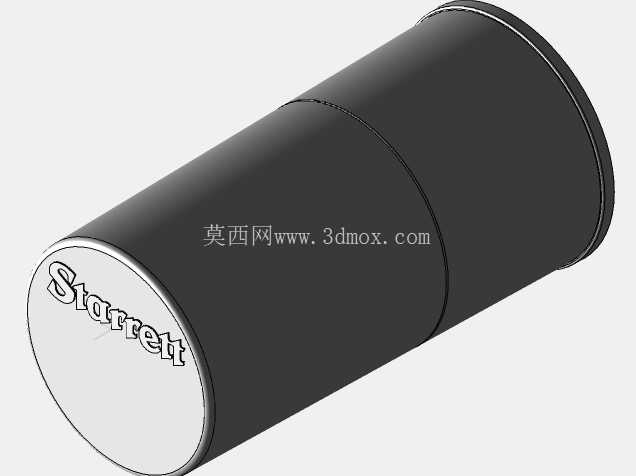

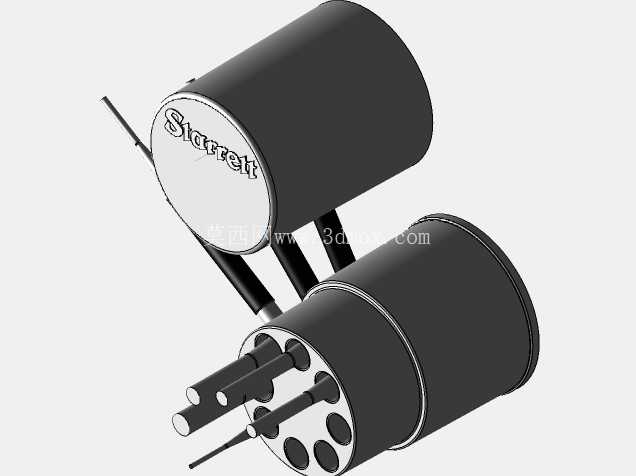

　　收纳筒内部做了对应不同直径冲头的定位孔位，每个孔位的内径与对应冲头的握柄外径做了0.2mm的间隙配合，冲头插入后不会因为晃动产生磕碰，也不会因为配合过紧导致取放困难，现场作业时单手就能拔出需要的冲头，不需要额外费力拔取。再看冲头本身的结构设计，每支冲头都做了三段式结构分化：最前端的冲孔工作端采用渐缩的锥面过渡，冲尖做了微小的圆弧钝化处理，既保证冲孔时的刃口锋利度，能快速刺穿皮革、薄铝板、塑料片这类常见工件，又能避免冲尖过于尖锐导致的崩刃、扎伤风险；中间的握柄段做了滚花防滑处理，握持时能提供足够的摩擦力，哪怕手上沾有少量油污、加工碎屑，也能稳定握持冲头，不会出现打滑偏移；末端的敲击端做了平面淬火处理，表面硬度高于握柄段，承受手锤敲击时不会出现端面卷边、变形的问题，长期使用后端面依然保持平整，敲击时的力传导更均匀，不会因为端面凹凸导致冲头歪斜。在五金加工、精密装配、皮具打样、薄板冲孔这类日常作业场景里，一套定位精准、收纳规整的冲孔冲子组，往往能大幅降低对位偏差、冲头遗失的概率，这套冲具套装的结构设计，完全围绕现场作业的实际痛点展开。先看收纳结构，整套冲具配套的红色硬质收纳筒做了双层嵌套设计，筒盖与筒身采用过盈配合的卡扣式衔接，不需要额外的锁扣结构，靠筒壁自身的形变张力就能实现闭合后的防脱，哪怕是放在工具包内随班组转场搬运，也不会出现筒盖松脱、冲头散落的情况。

　　不同规格的冲头长度做了统一化设计，不管是冲大孔径还是小孔径的冲头，整体长度保持一致，收纳时不会出现长短不一导致的筒盖无法闭合问题，同时握柄直径也做了统一，作业时更换不同规格冲头不需要调整握持手感，能快速适应不同孔径的冲孔需求。从安装与使用的边界尺寸来看，整套收纳筒闭合后的整体外径控制在60mm以内，高度不超过120mm，放在常规的工具兜、钳工台的工具架上都不会占用过多空间，哪怕是高空作业时放在随身工具袋里也不会产生明显的坠重感。单支冲头的工作端直径覆盖了日常作业最常用的小孔径范围，从0.8mm到5mm的常用冲孔规格都有覆盖，不需要额外搭配零散的冲子就能满足绝大多数薄板、软质材料的冲孔需求。

　　在实际的设备装配场景里，这类冲头还能用来完成销钉孔的对位冲点、薄板件的定位标记，当需要在两个叠合的工件上打定位销孔时，可以先用对应直径的冲头在叠合件上冲出定位凹点，后续钻孔时钻头不会滑移，能保证两个工件的孔位同轴度控制在0.1mm以内，比直接用钻头划线钻孔的对位精度高很多。在皮具加工、广告字制作这类轻型加工场景里，这套冲具不需要搭配重型压力设备，只需要一把小手锤就能完成冲孔作业，冲出来的孔位边缘整齐，没有毛边、撕裂的问题，不需要后续额外的修边工序。设计时还考虑了冲头的维护便利性，每支冲头都是独立的结构，单支冲头出现刃口磨损、变形的情况时，可以单独更换对应规格的冲头，不需要整套替换，能降低长期使用的耗材成本。

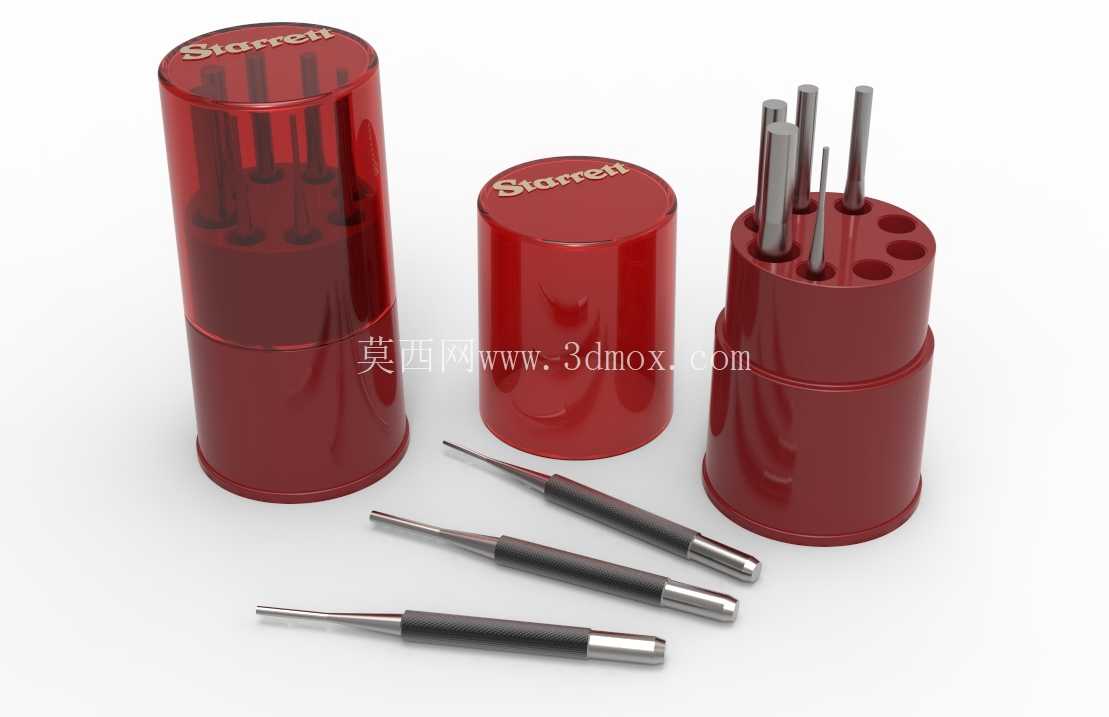

　　收纳筒的外壁做了环形的防滑筋设计，手上沾湿的时候拿取收纳筒也不会滑落，筒身的红色涂装辨识度很高，在杂乱的加工现场、工具堆里能快速找到这套工具，不会和其他同尺寸的圆柱形工具混淆。冲头的锥面过渡段做了抛光处理，冲孔时材料不会粘连在冲头表面，连续冲孔作业时不需要频繁清理冲头表面的残屑，作业效率能提升不少。从结构建模的角度来看，这套模型还原了所有细节特征：收纳筒内壁的定位孔深度、冲头表面的滚花纹理、冲尖的钝化圆弧、敲击端的淬火层质感都做了精准还原，不管是用来做工具场景的渲染素材，还是做五金工具的结构设计参考，都能直接复用相关的尺寸参数，不需要再重新测绘实物的结构细节。在钳工日常的维修作业里，这类冲组还能用来完成细小零件的顶出作业，比如拆卸轴承、小轴套的时候，可以用直径匹配的冲头顶出销轴，不会因为冲头直径不匹配把零件顶变形，比用自制的铁签顶出更安全，也不会损伤零件的配合面。
