多单元同轴排布环绕音响结构设计方案

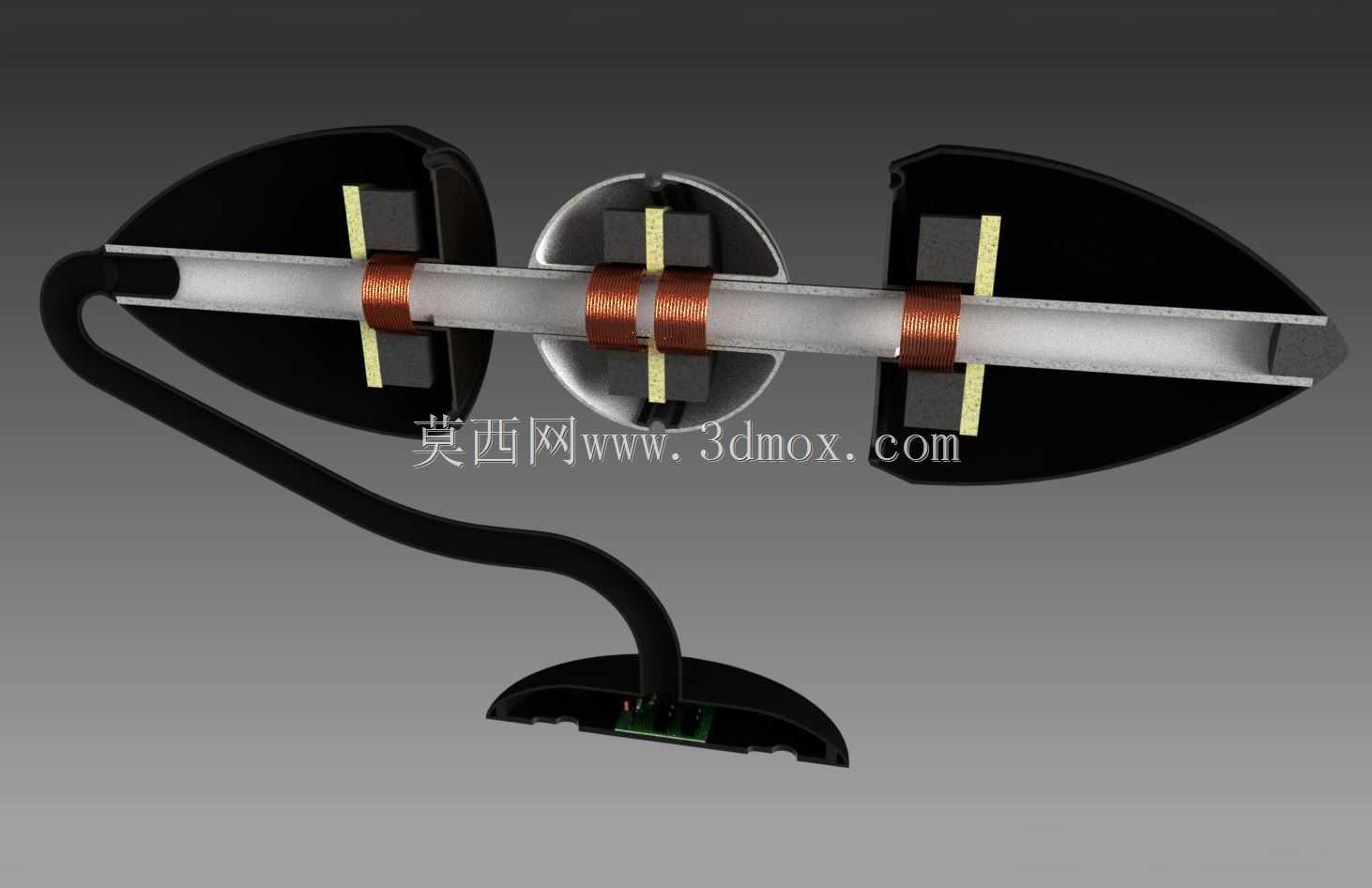

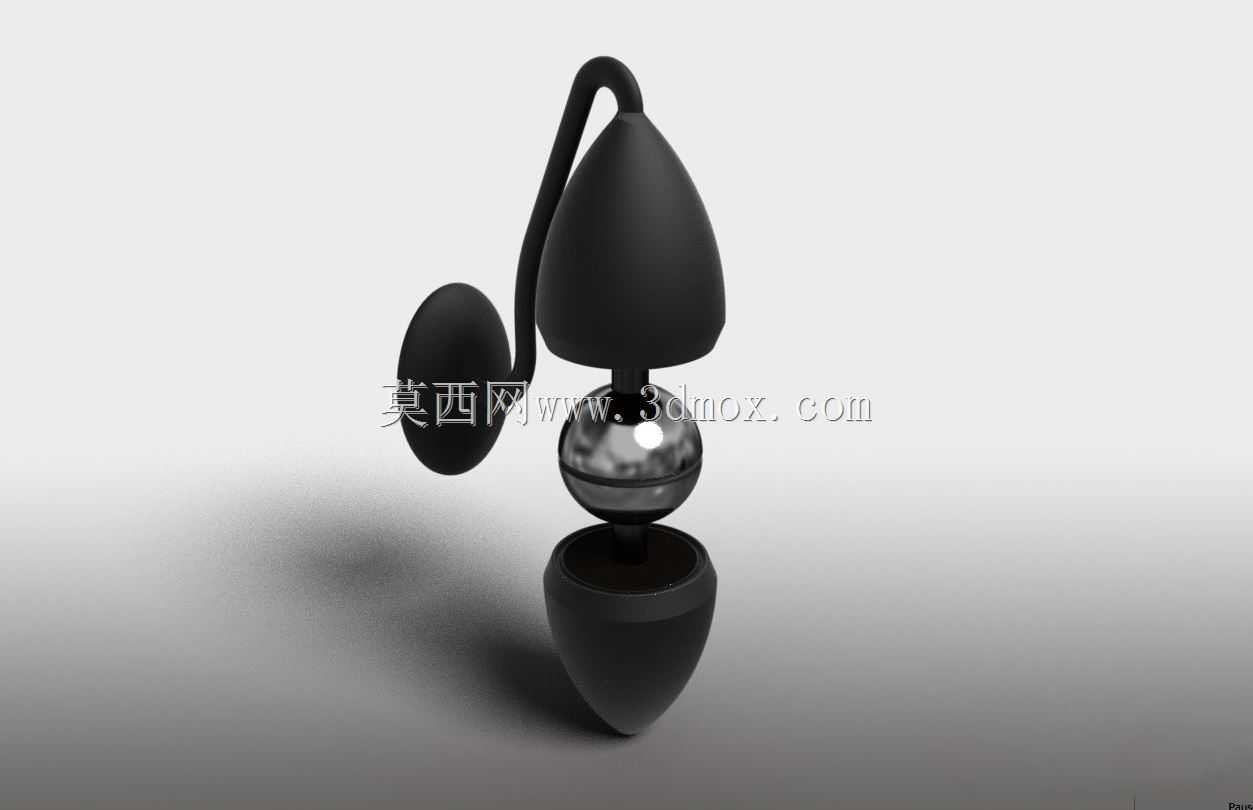

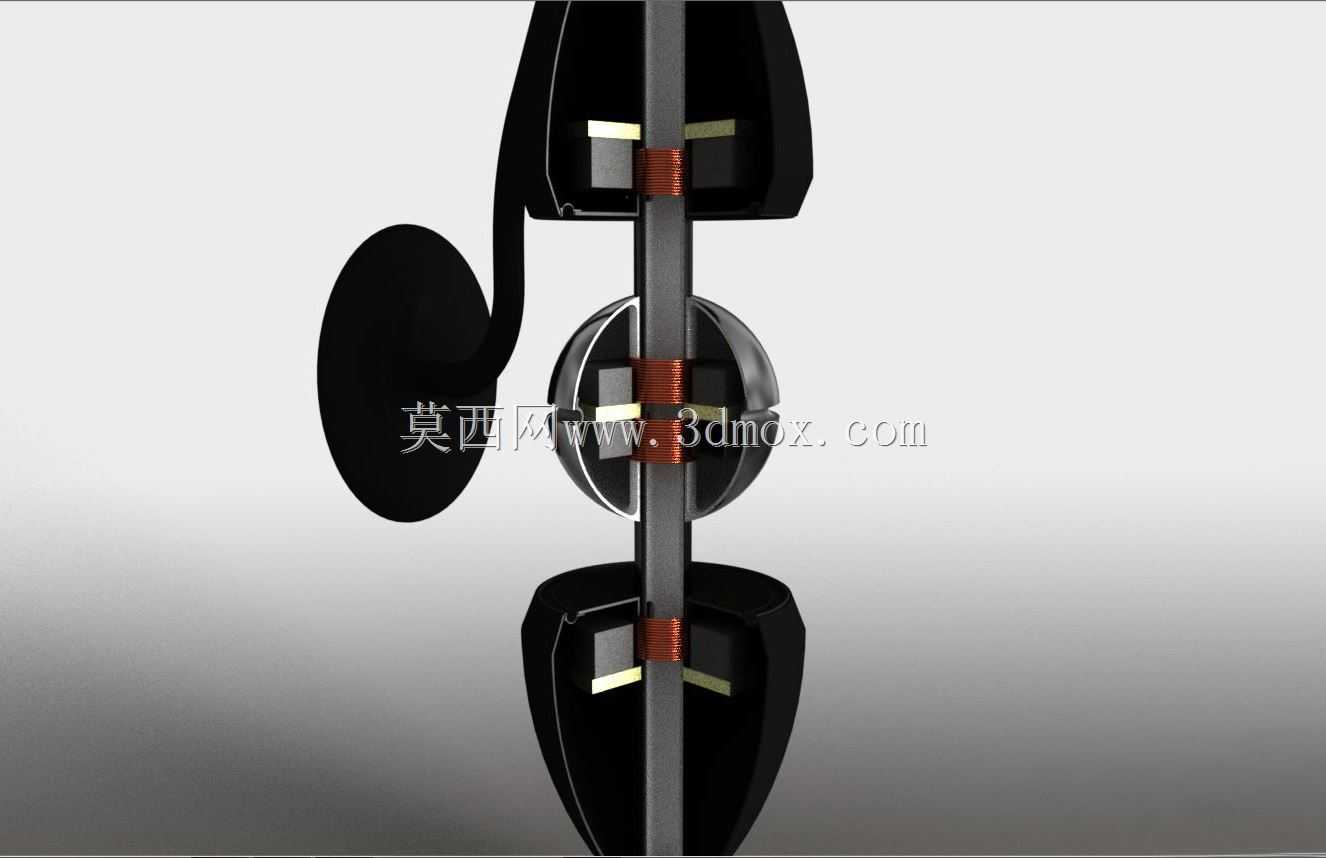

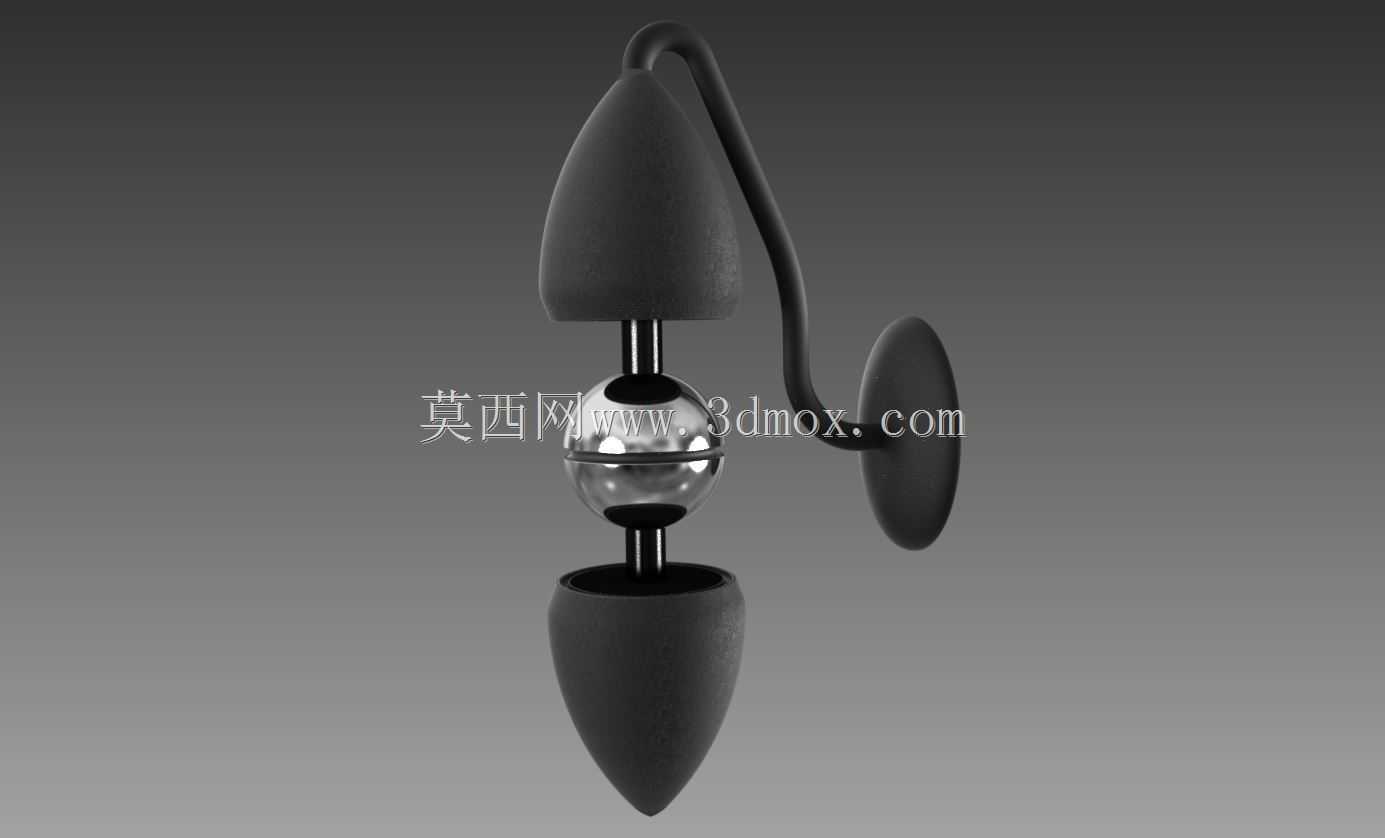

这套环绕声音响结构采用同轴多单元垂直排布的设计逻辑，核心是通过不同频段发声单元的轴向对齐，消除传统多单元音箱的相位偏移问题，让不同位置的听音者都能获得一致的声像定位。从结构布局来看，整套发声组件沿中心金属支撑杆做等距分层布置，上下两端为大尺寸中低频辐射单元，中间位置设置球形全频单元，每个单元都配置独立的磁路驱动结构，铜质线圈与磁钢的同轴度公差控制在0.02mm以内，避免大动态工作时出现音圈蹭圈的故障。

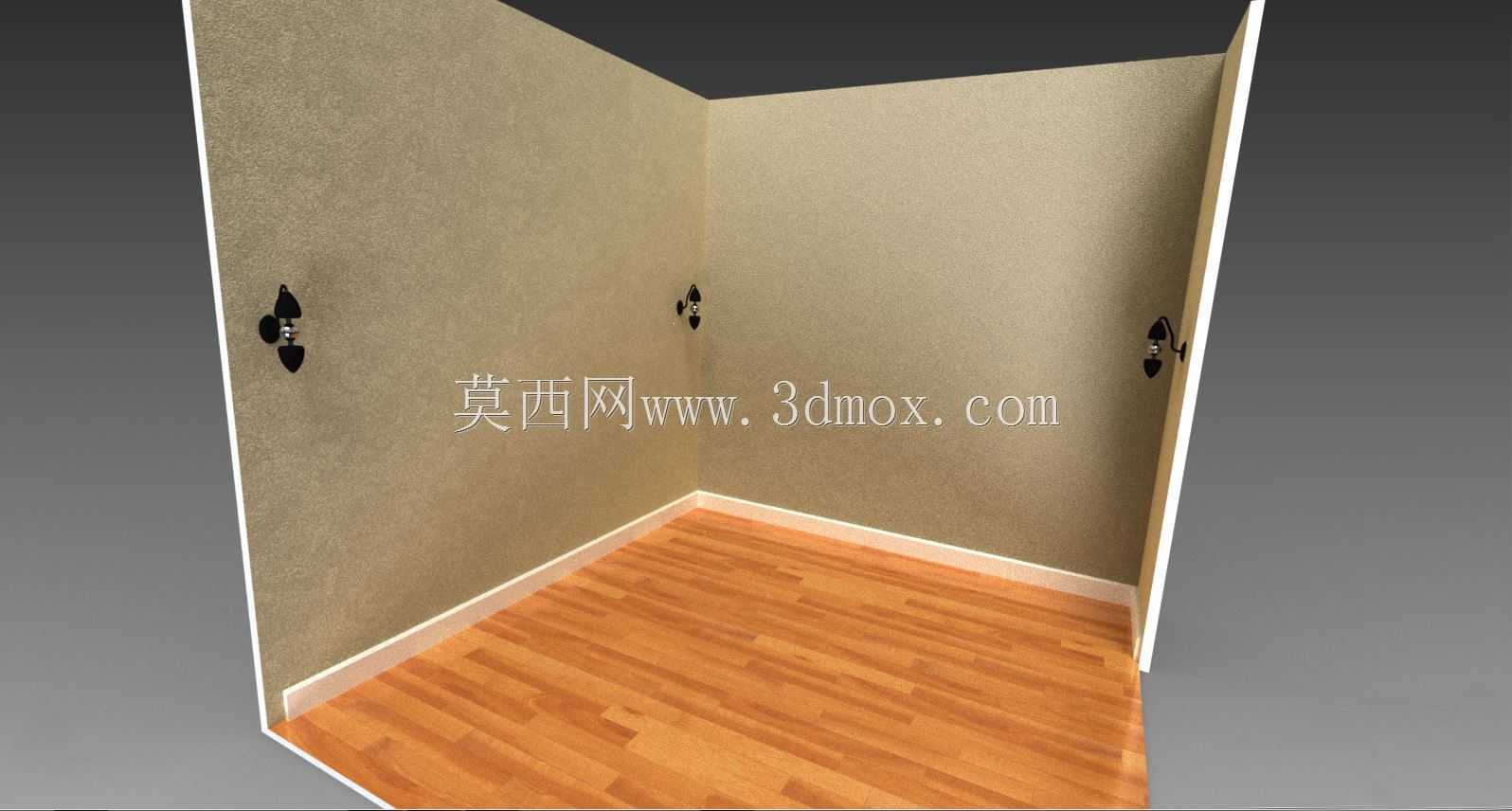

在实际应用场景中，这类结构既可以作为家庭影院系统的卫星声道音箱使用，也可以通过多组阵列排布组成小型商用空间的背景音乐扩声系统，比如精品展厅、独立影音室这类对声像定位精度要求较高的场所，垂直排布的结构不会占用过多桌面或墙面安装空间，安装时仅需固定中心支撑杆的上下两端即可，安装边界预留尺寸仅需比单元最大外径宽出30mm的散热间隙，不需要额外的安装支架辅助固定。

设计过程中优先考虑了发声单元的声波扩散角度，上下两个中低频单元采用锥盆外凸的指向性设计，声波扩散角度控制在水平120度、垂直60度的范围内，避免垂直方向的声波反射造成声染色，中间的球形全频单元做360度无指向性设计，补充中高频段的扩散范围，让偏离轴向位置的听音者也能接收到完整的中高频细节。每个发声单元的背部都设置了独立的腔室分隔结构，避免不同单元之间的声波串扰，腔室内部预留了吸音材料的填充空间，可根据实际听音需求调整阻尼特性，优化低频响应的平顺度。

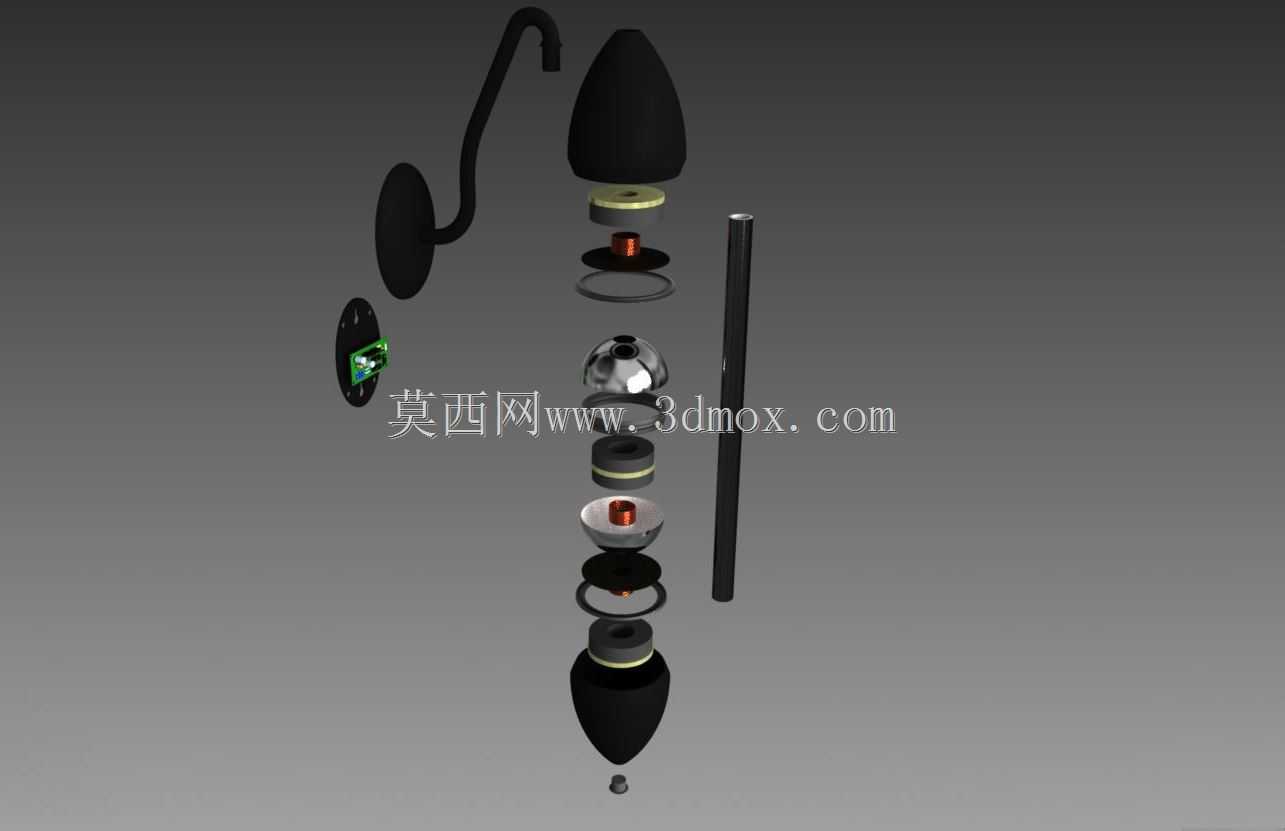

中心支撑杆采用高强度铝合金材质，既承担整个结构的支撑固定作用，也作为单元接线的走线通道，所有接线从杆体内部穿引连接到背部的接线端子，外部没有明线外露，既提升了整体外观的整洁度，也避免接线受到外力拉扯出现接触不良的问题。单元与支撑杆的连接位置采用定位卡箍结构，安装时可以根据实际使用需求调整单元的垂直间距，适配不同层高的安装空间，卡箍的锁紧力经过调校，固定后不会因为单元工作时的振动出现位置滑移，长期使用也不会出现松动异响。
