适配1x2看台的室外射击靶架结构

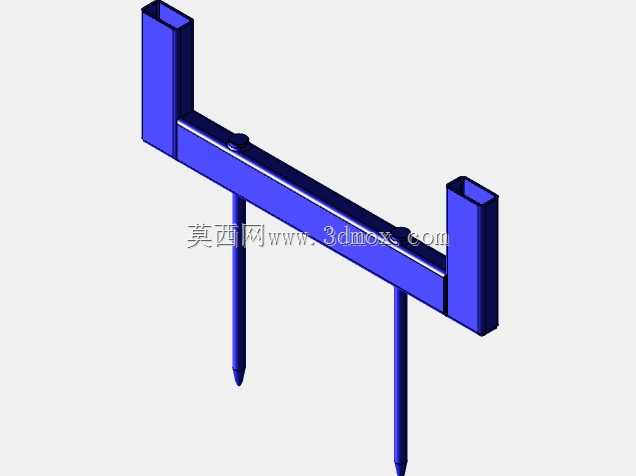

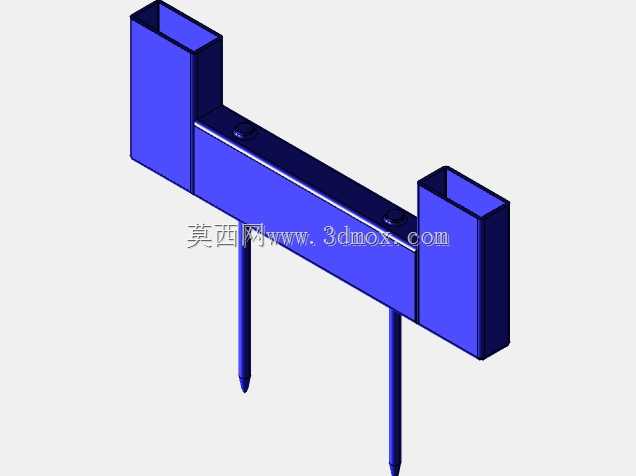

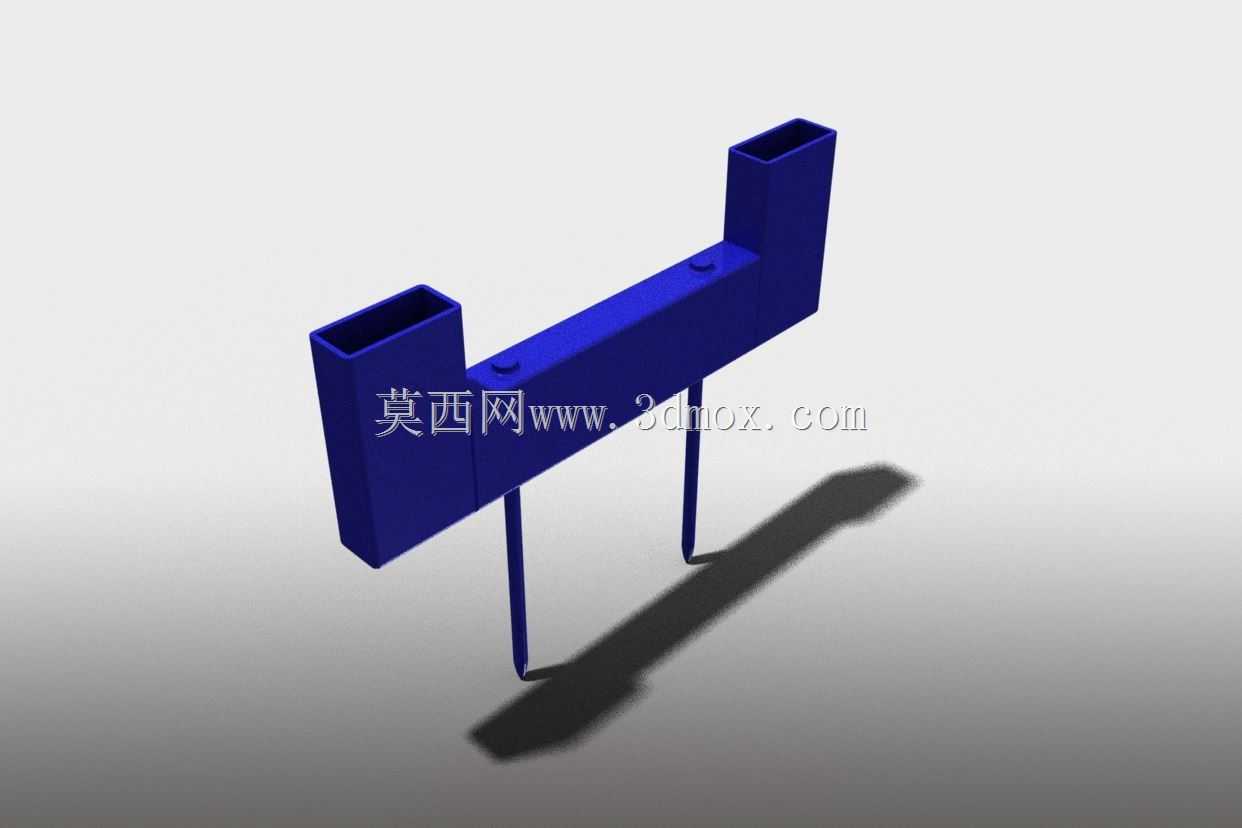

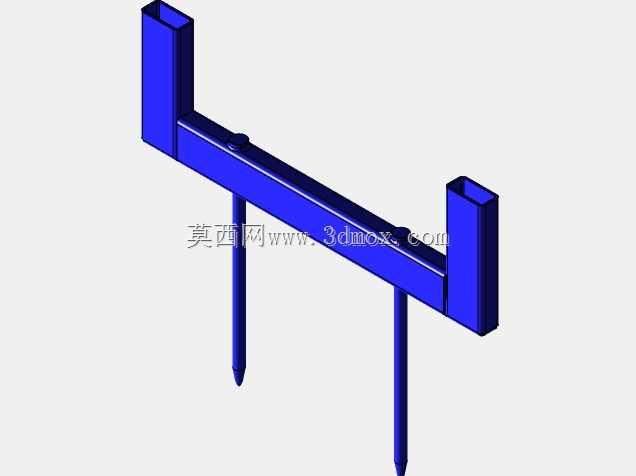

这款靶架结构主要面向民用射击俱乐部、户外拓展训练场地的室外靶场布设场景，核心作用是为射击训练提供稳定的靶纸承载支撑，设计阶段完全匹配俱乐部现有1x2规格的目标看台安装接口，无需额外加工转接件即可完成现场装配。从结构功能来看，主体采用对称式U型承载布局，上方两个方形空腔为靶板固定插槽，可直接插入对应尺寸的靶板边框，插槽内壁预留的微小过盈量能避免户外风力作用下靶板出现晃动偏移，中间连接横梁上的两个沉孔为定位安装孔，可通过膨胀螺栓或快拆锁扣与看台台面完成固定，下方两根细长支脚为辅助支撑结构，当靶架临时放置于平整地面使用时，支脚可直接接触地面分散主体承重，避免横梁受力变形。设计过程中优先考虑了室外使用的环境适应性，整体结构无复杂曲面与薄壁易损部位，所有棱边均做了R2圆角处理，既避免安装过程中划伤操作人员，也能减少风沙、雨水在结构缝隙处的积存，降低长期户外使用的锈蚀风险。安装边界方面，两支脚的中心间距与看台预留安装孔位完全对齐，横向总宽度适配1x2看台的台面纵深，安装后靶板中心高度刚好匹配站立射击姿态的瞄准基线高度，无需额外调整靶架高度即可满足常规射击训练的瞄准需求。结构受力层面，横梁截面采用矩形空心设计，在保证整体抗弯强度的前提下尽可能降低自重，两名场地维护人员即可完成单人搬运与布设，支脚与横梁的连接部位做了局部加厚处理，避免反复拆装过程中出现应力断裂，插槽深度经过反复验证，既能保证靶板插入后的稳定性，也不会因为插槽过深导致靶板更换难度提升，日常训练中更换靶纸仅需向上抽出旧靶板、插入新靶板即可完成操作，无需额外工具辅助。
