高性能摩托车通风制动盘结构设计

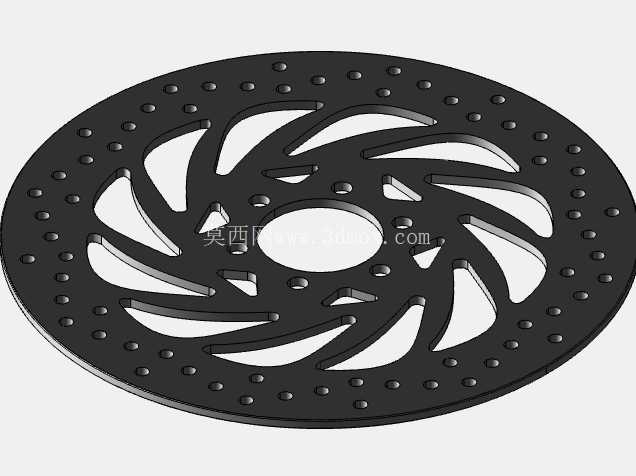

　　盘式制动系统的核心摩擦副部件中，制动盘的结构设计直接决定了连续制动工况下的热稳定性与摩擦系数保持率，这款针对大排量摩托车开发的通风制动转子，在结构层面做了针对性的热管理与力学平衡优化，适配街车、仿赛车型的前制动系统安装需求。从安装边界来看，该制动盘采用单中心安装孔定位，中心孔直径适配主流摩托车前轮轮毂的轴套配合尺寸，安装孔位的节圆直径匹配常规浮动盘或固定盘的锁紧螺栓分布，整体外径尺寸适配17寸前轮辋的安装空间，不会与轮辋辐条、卡钳安装座产生运动干涉，盘体厚度控制在常规浮动制动盘的标准厚度区间，既保证了摩擦面的热容量储备，也适配主流对向四活塞、双活塞卡钳的活塞行程范围。设计过程中优先考虑了连续制动下的热衰退抑制，盘体表面的弯曲通风槽采用螺旋渐开线走向，当车轮带动制动盘旋转时，弯曲槽道会主动将外界冷空气导入盘体摩擦面之间，配合盘面均匀分布的圆形散热通孔，形成轴向与径向结合的三维散热风道，相比直槽通风结构，这种弯曲风道的空气导流效率更高，能在车辆高速行驶时快速带走制动摩擦产生的热量，避免盘体温度过高导致的摩擦材料烧蚀、制动踏板脚感变软的问题。

　　同时，通风槽的结构做了圆弧过渡处理，没有应力集中的直角结构，在制动钳夹紧制动盘产生巨大制动力矩时，槽道边缘不会出现应力开裂的风险，盘面的散热孔采用沉孔倒角处理，既可以在制动过程中刮除摩擦片表面的磨屑，避免磨屑在摩擦面之间形成磨粒磨损，也能减少孔边的应力集中，提升盘体的抗疲劳寿命。从力学平衡角度，整个盘体的镂空结构采用中心对称分布，旋转过程中的动平衡精度更容易控制，不需要额外添加过多的平衡块就能满足摩托车高速行驶的动平衡要求，减少前轮高速转动时的抖动问题。摩擦面的平面度、粗糙度都按照制动部件的行业标准设计，保证和摩擦片的接触面积均匀，不会出现偏磨、局部接触压力过大的问题。

　　在实际应用场景中，这款制动盘不仅可以满足日常街道骑行的制动需求，也能适配赛道驾驶时的连续重制动工况，通风结构带来的快速散热能力可以让制动系统在连续十次以上的重制动后依然保持稳定的制动力输出，不会出现明显的热衰退。同时，镂空的结构设计也有效降低了制动盘的自身重量，减少了前轮的非簧载质量，对于提升摩托车的悬挂响应性、转向灵活性都有一定的帮助。设计过程中也考虑了不同使用场景的适配性，盘体的摩擦环宽度适配多种规格的制动片，不需要对原车卡钳做改装就可以直接安装替换，安装孔位的尺寸公差按照精密配合要求设计，安装后不会出现盘体偏摆、摩擦片拖刹的问题。对于结构设计从业者来说，这个模型可以作为盘类旋转零部件的结构优化参考，尤其是在热管理、应力分散、动平衡设计这几个维度，其结构布局逻辑可以迁移到其他需要高速旋转、承受交变载荷、有散热需求的盘类零件设计中，比如离合器压盘、飞轮、砂轮接盘等部件的结构设计，都可以参考这种对称镂空加导流槽的设计思路，在保证结构强度的前提下，实现减重、散热、应力均匀分布的多重目标。

　　在建模逻辑上，这个制动盘的特征构建遵循了车削件加特征切除的典型盘类零件建模流程，先通过旋转特征构建盘体的基础基体，再通过阵列、切除特征构建通风槽与散热孔，所有特征的参数都可以根据不同车型的安装需求做快速调整，比如修改中心孔直径、安装孔节圆、盘体外径、通风槽的数量与曲率，就可以快速衍生出适配不同车型的制动盘模型，非常适合作为参数化建模的练习案例，也可以用于制动系统的有限元分析，通过热力学仿真验证不同风道结构的散热效率，通过结构力学仿真验证不同槽型结构下的盘体应力分布，为制动盘的结构优化提供数据支撑。
