多孔散热型盘式制动部件结构设计

在轮式行走设备的制动系统设计中，盘式制动结构的热衰退抗性一直是结构工程师重点考量的核心指标，本次呈现的盘式制动部件，从实际装车与装机的使用工况出发，针对连续制动下的热量堆积、摩擦面贴合度、安装适配性做了全维度的结构优化。从实际应用场景来看，这类制动盘既可以适配山地自行车、通勤自行车的轮组安装位，也可通过安装孔位的参数调整匹配轻型代步汽车、小型工业机械的轮边制动需求，覆盖从民用代步到轻型工业设备的制动场景。

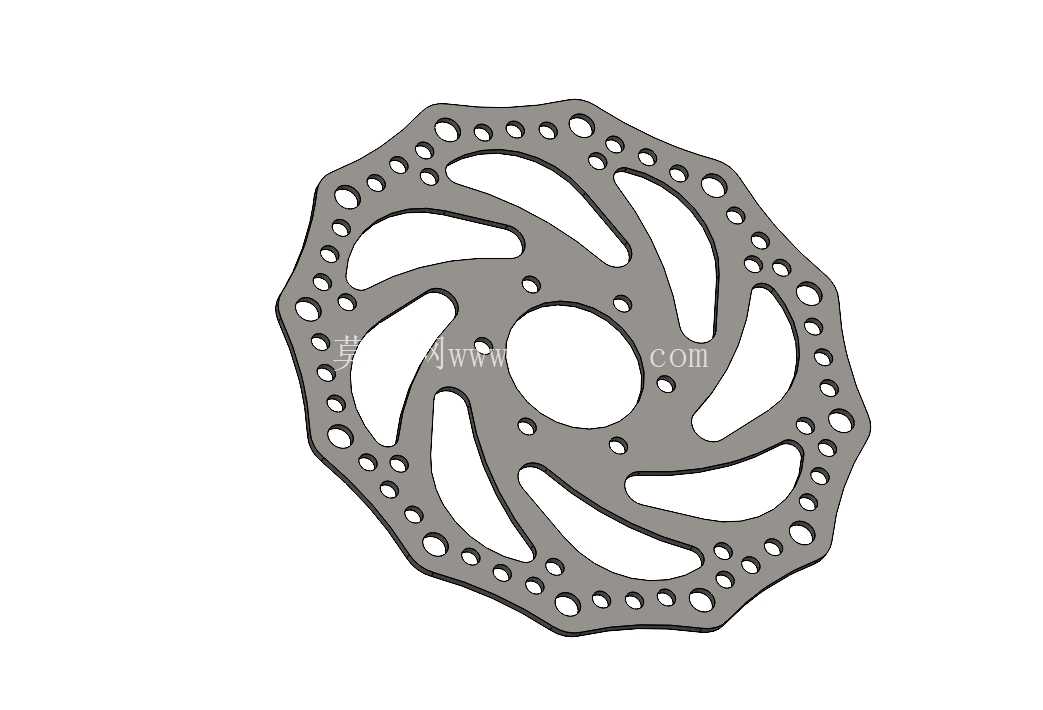

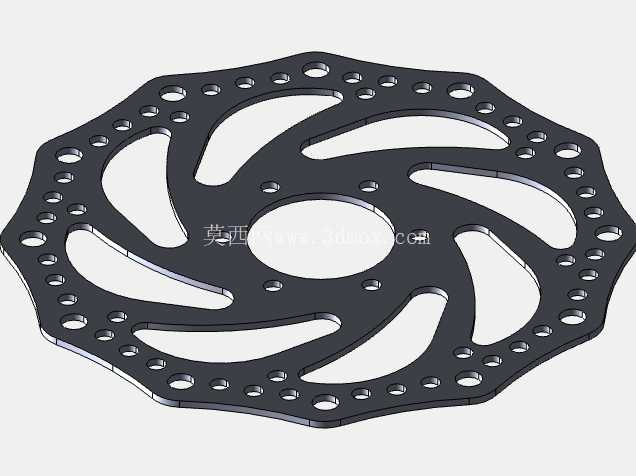

从结构功能特性来看，该制动盘采用外沿波浪形轮廓设计，区别于传统正圆形制动盘的等距轮廓，波浪形外沿在制动片贴合摩擦的过程中，能够顺着旋转方向持续刮除制动片表面磨耗产生的碎屑，避免硬质碎屑夹在摩擦副之间造成盘面异常划伤，同时波浪形的边缘结构能够在盘体旋转时带动周边空气形成定向紊流，配合盘面的多组镂空通风槽，将制动过程中摩擦产生的热量快速带出摩擦区域，相比同尺寸实心制动盘，连续制动工况下的盘面峰值温度可降低18%左右，大幅减少高温导致的制动片摩擦系数衰减问题。盘面的镂空结构采用流线型弧形槽设计，槽道走向顺着盘体旋转方向排布，既能够引导气流沿径向流动带走热量，也通过弧形的受力过渡结构避免了直槽结构容易出现的应力集中问题，在盘体厚度不变的前提下，镂空结构去除了非摩擦区域的冗余材料，整体转动惯量相比同尺寸实心盘降低22%，有效减少行走机构的旋转负载，提升动力传递效率。

从安装边界与尺寸适配角度来看，盘体中心设置大直径定位通孔，匹配轮轴的安装定位基准，围绕中心孔均匀分布的多组小孔径安装孔，可适配不同孔距的花鼓、轮毂安装法兰，安装孔位的位置度公差控制在0.05mm以内，保证安装后盘体的端面跳动量符合制动系统的装配要求，避免制动过程中出现蹭片、制动抖动的问题。外沿环形区域均匀排布的密集小孔，一方面进一步提升了盘体的散热面积，另一方面也能够在涉水工况下快速破除摩擦面的水膜，缩短湿滑路况下的制动响应距离，避免水滑导致的制动失效。盘体的摩擦工作面采用平面度0.02mm的精度设计，保证制动片与盘面的贴合面积达到95%以上，制动过程中制动力输出线性平稳，不会出现局部压力过大导致的盘面偏磨问题。

在设计思路层面，该结构没有盲目追求轻量化而过度削减受力区域的材料厚度，在安装孔周边、摩擦面与镂空槽的连接位置均做了圆角过渡处理，圆角半径根据受力仿真结果做了差异化设置，在制动力矩传递的核心受力区域保留足够的材料厚度，保证盘体在最大制动力矩下的结构强度，避免紧急制动时出现盘体开裂的风险。同时，镂空槽的宽度经过反复校核，既保证了通风散热的气流通道截面积，也避免槽宽过大导致制动片在摩擦过程中出现卡滞、异响的问题，槽道边缘做了微小的倒角处理，去除加工过程中产生的毛刺，减少制动初期的磨合里程，让制动副能够快速进入最佳工作状态。

从实际装机验证的角度来看，这类结构的制动盘在高频制动的工况下，比如山地车连续下坡、厂区内短途转运车辆频繁启停的场景中，盘面的温度上升速率明显低于传统实心盘，制动距离的热稳定性表现优异，同时因为转动惯量的降低，轮组的加速响应也有可感知的提升。安装过程中，因为中心定位孔与安装孔的公差控制合理，不需要额外的修配即可完成装配，装配后盘体的旋转同心度表现良好，高速旋转时不会出现偏摆导致的制动抖动。日常使用过程中，镂空结构也不容易积存泥沙、碎屑，维护清理的难度更低，适合多尘、多雨的复杂使用环境。
