280mm通风盘布雷博刹车套件结构模型

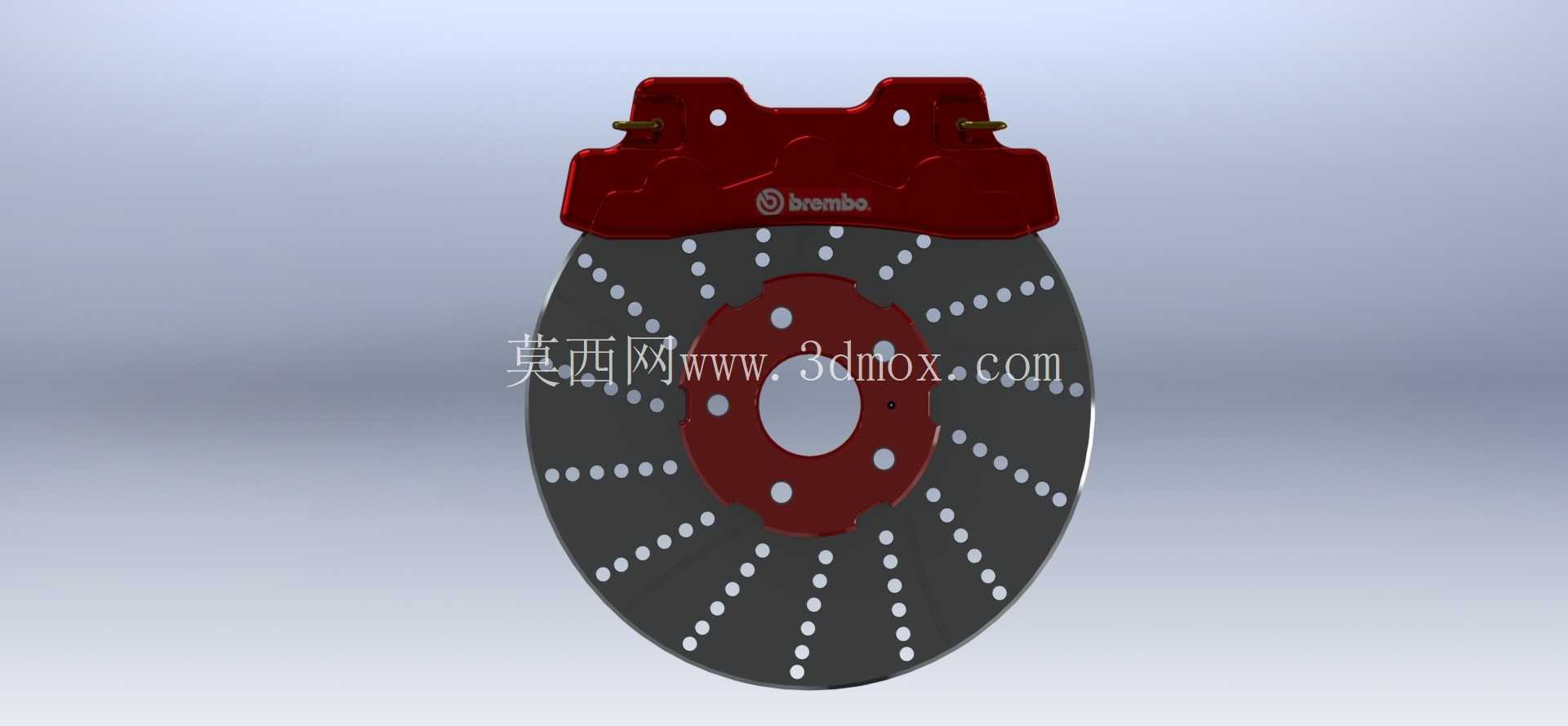

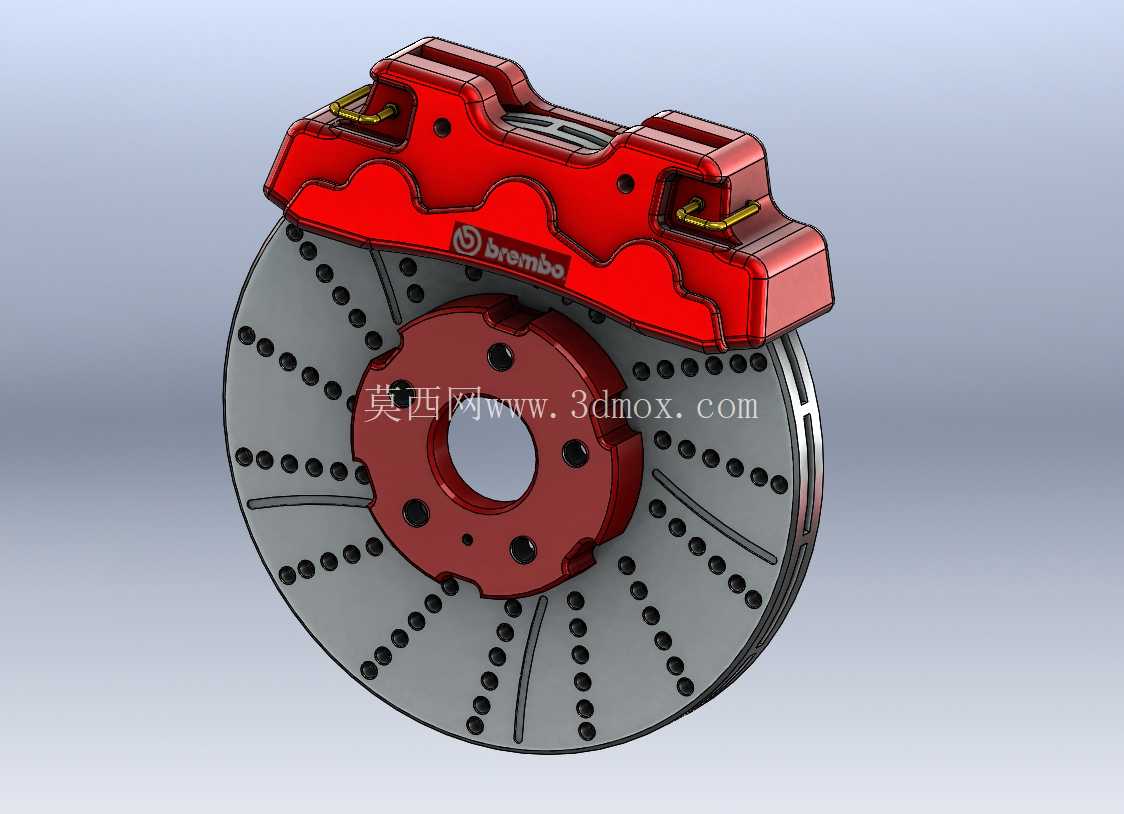

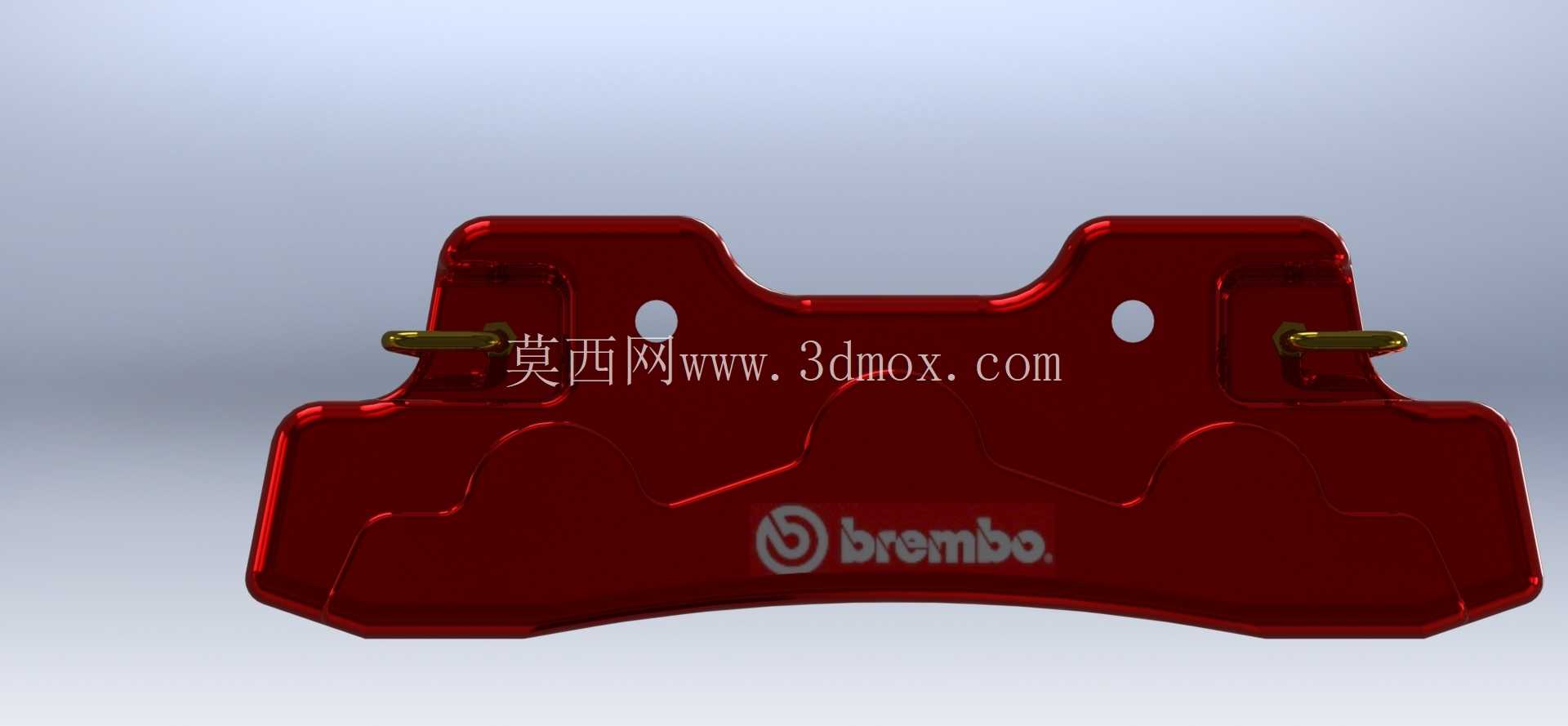

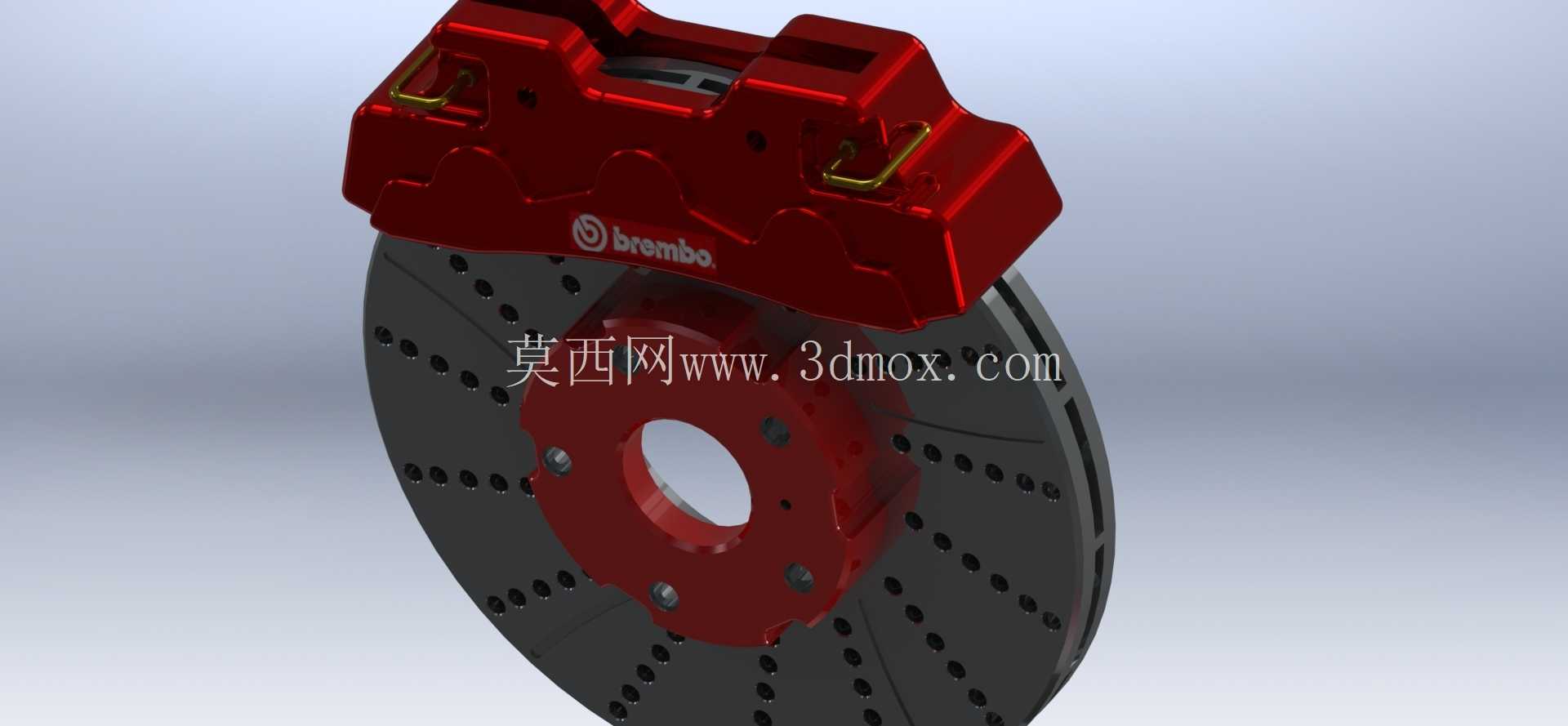

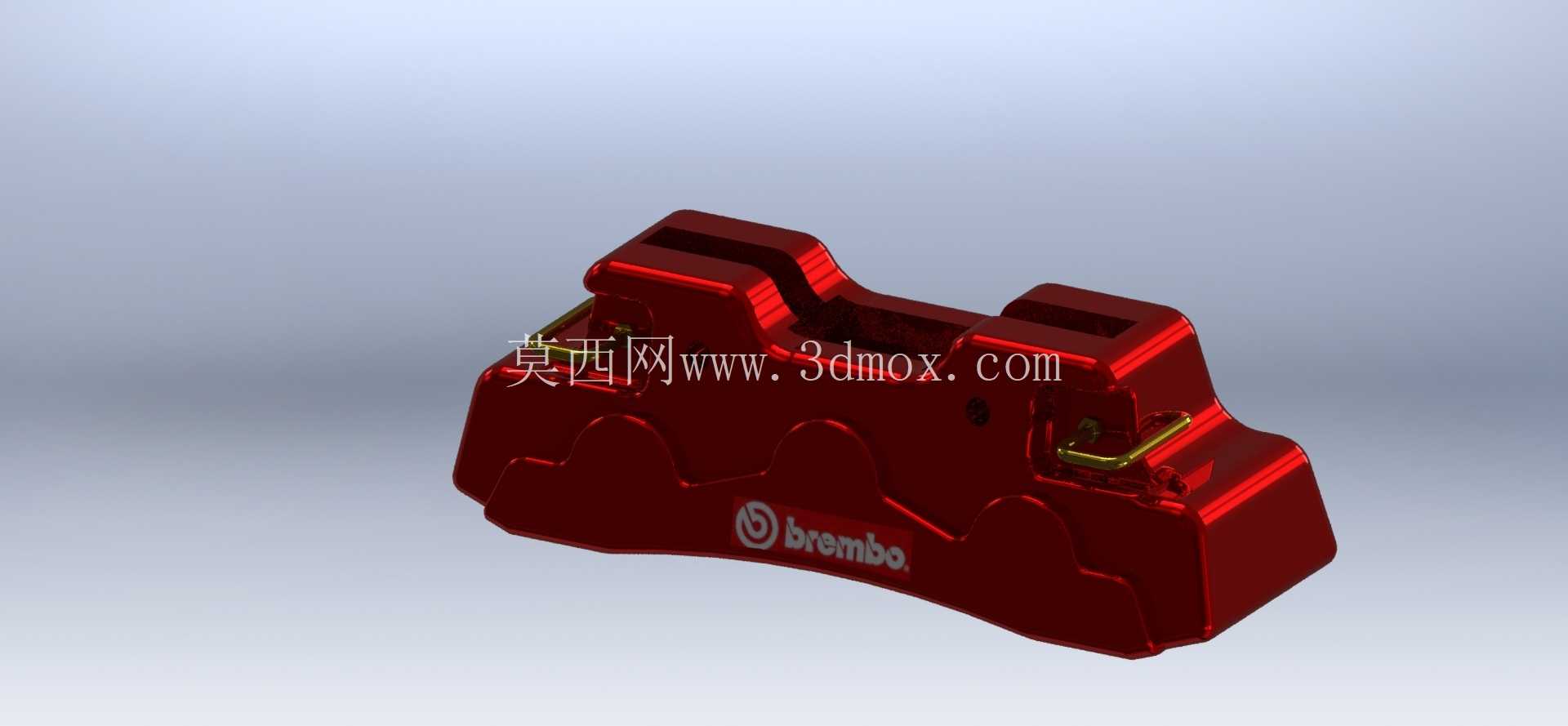

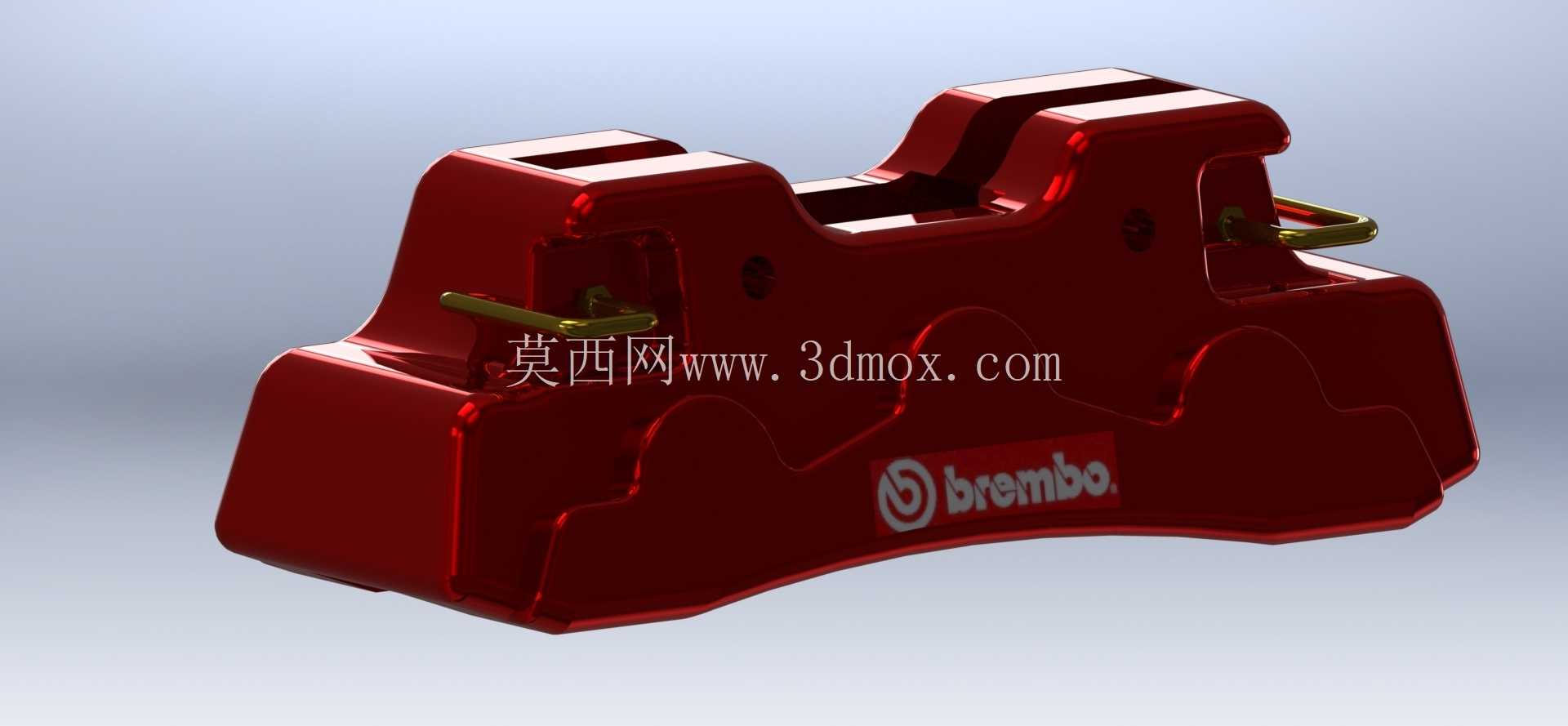

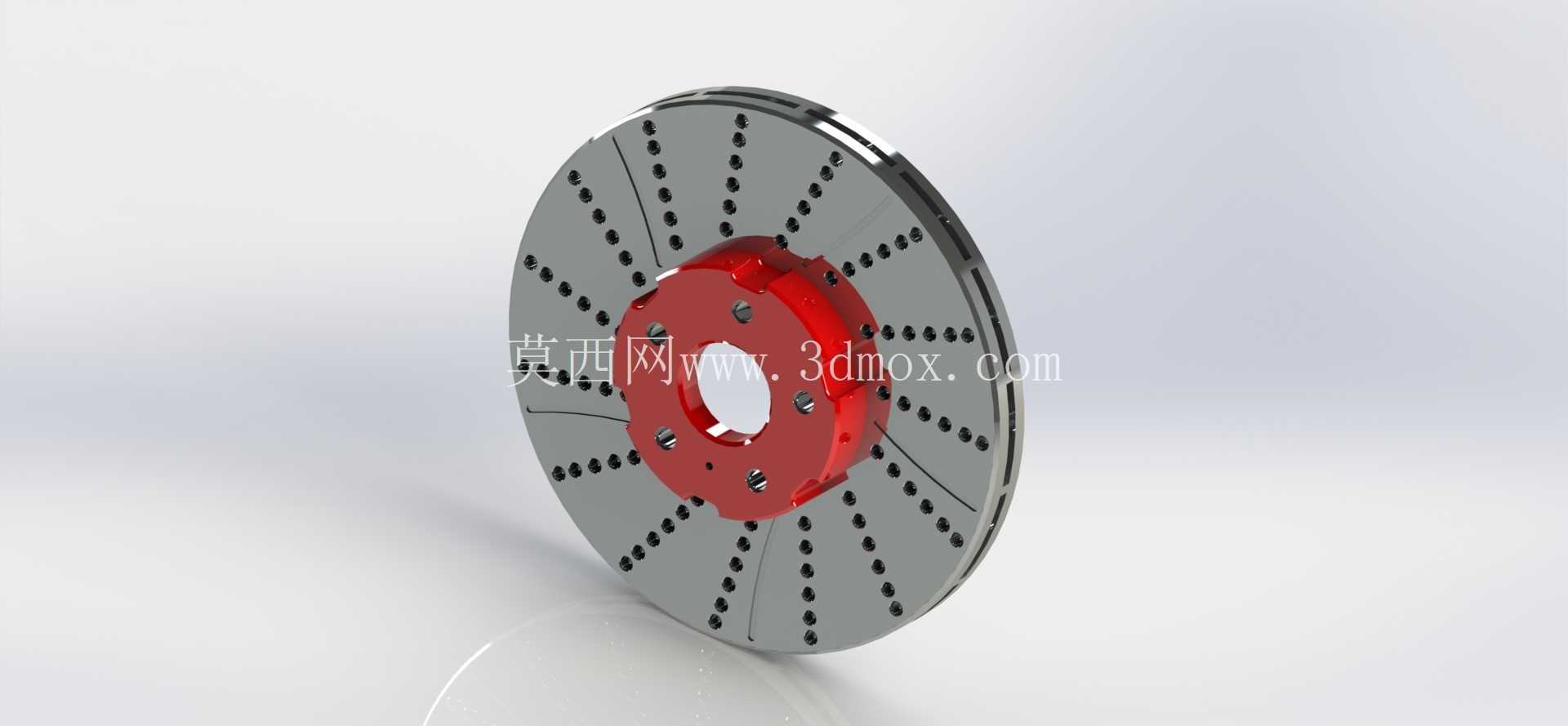

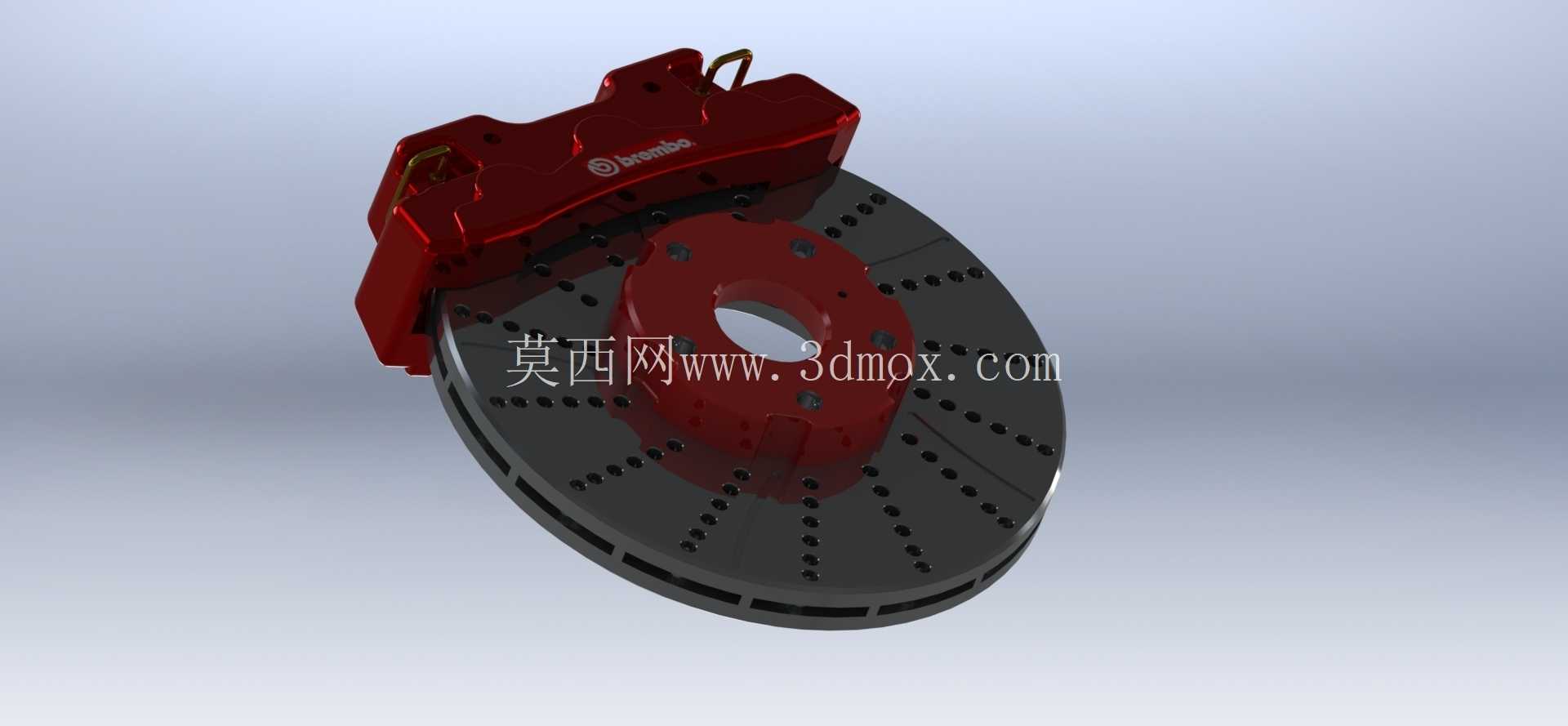

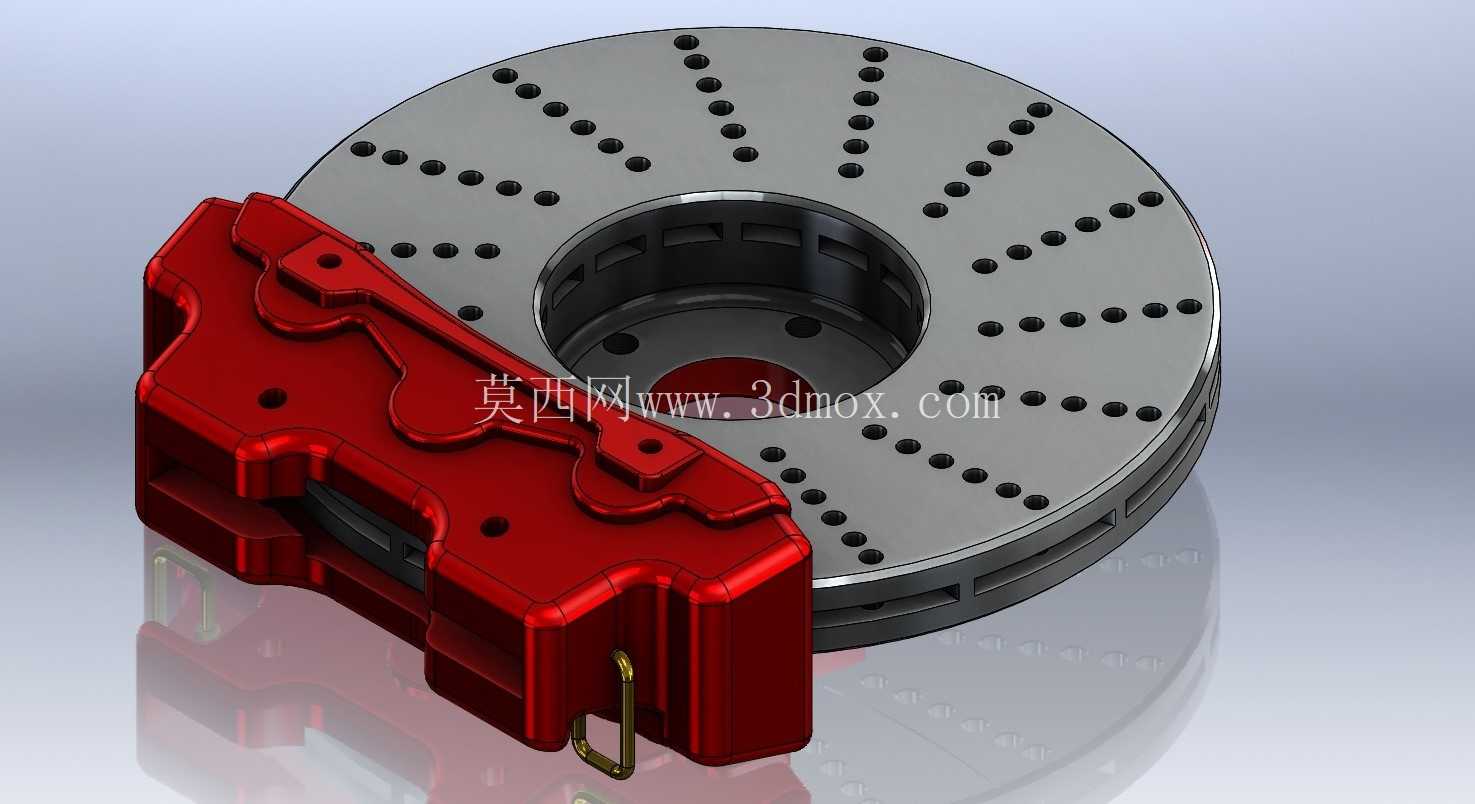

　　这套制动组件的三维结构完整还原了280mm规格通风盘式刹车的装配关系，在乘用车性能升级、小型赛道用车制动系统改装、两轮高性能摩托制动配置的场景中，这类结构的应用十分普遍。日常道路行驶工况下，车辆频繁制动会带来制动盘热量累积，通风盘的内部导流风道可以在车轮转动过程中带动空气流经盘体内部，快速带走摩擦产生的热量，避免热衰减导致制动力下降，这也是该规格制动盘区别于实心盘的核心功能优势。卡钳部分采用对置活塞布局，相比浮动卡钳可以提供更均匀的制动片施压效果，减少制动过程中的偏磨问题，同时红色的卡钳壳体做了加强筋结构设计，在制动高压工况下可以降低壳体形变幅度，保证活塞推力的直线传递，避免制动片出现偏摆异响。

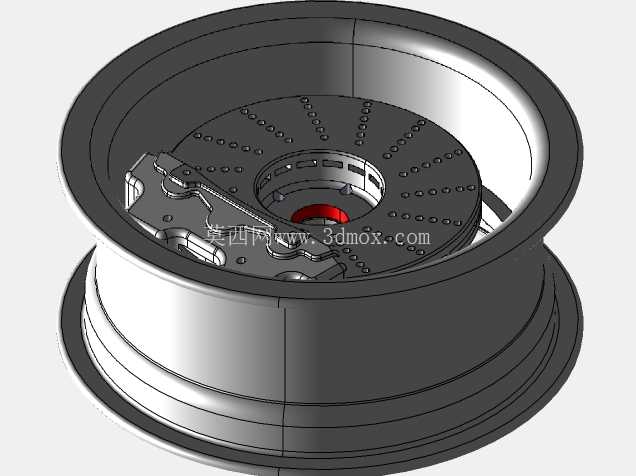

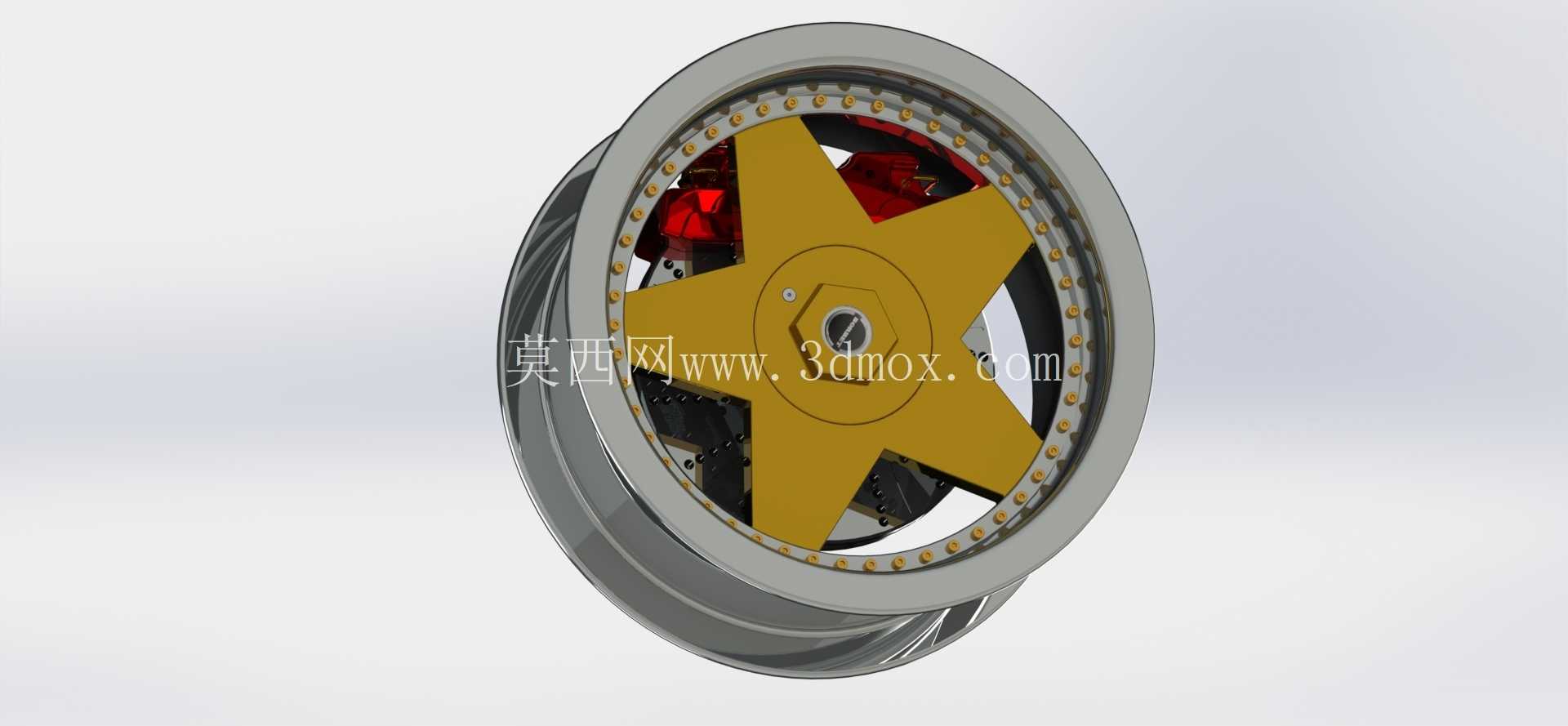

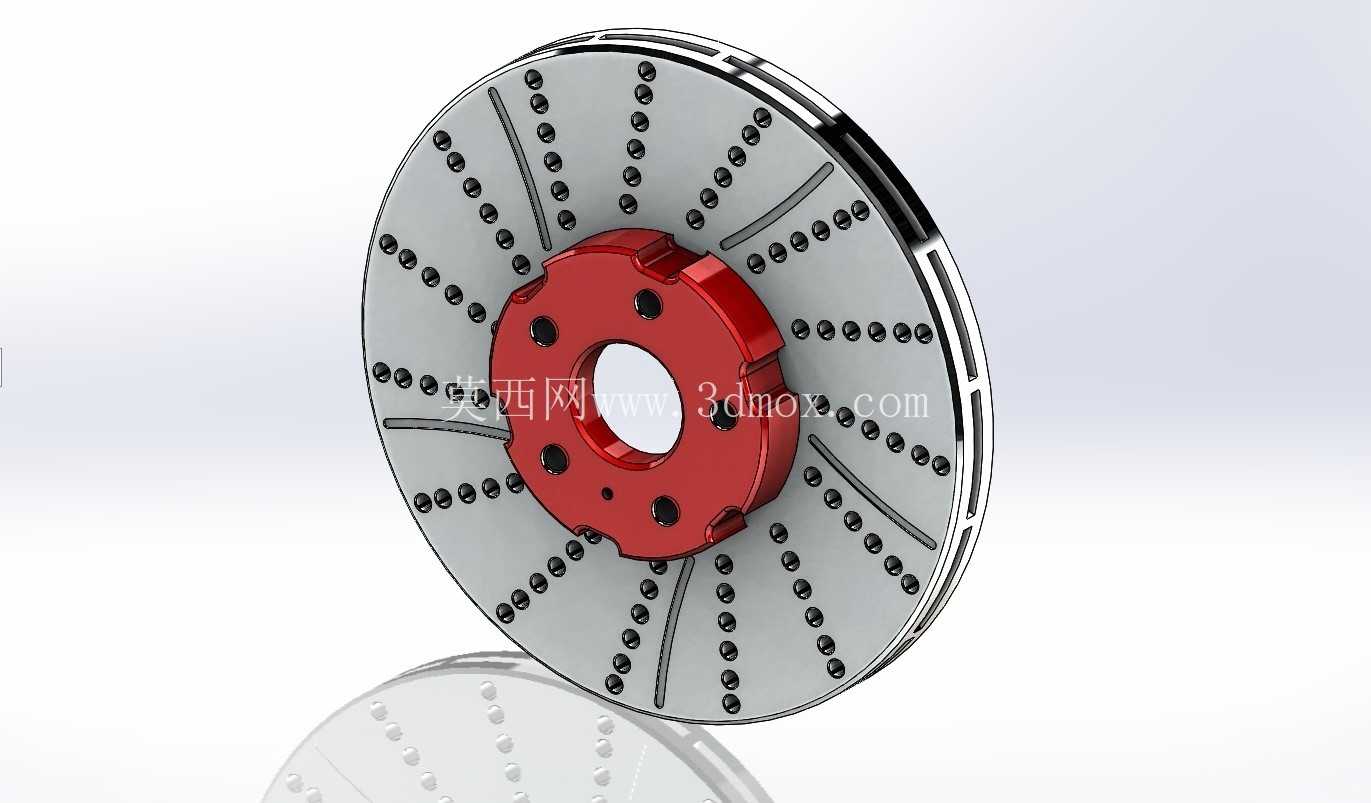

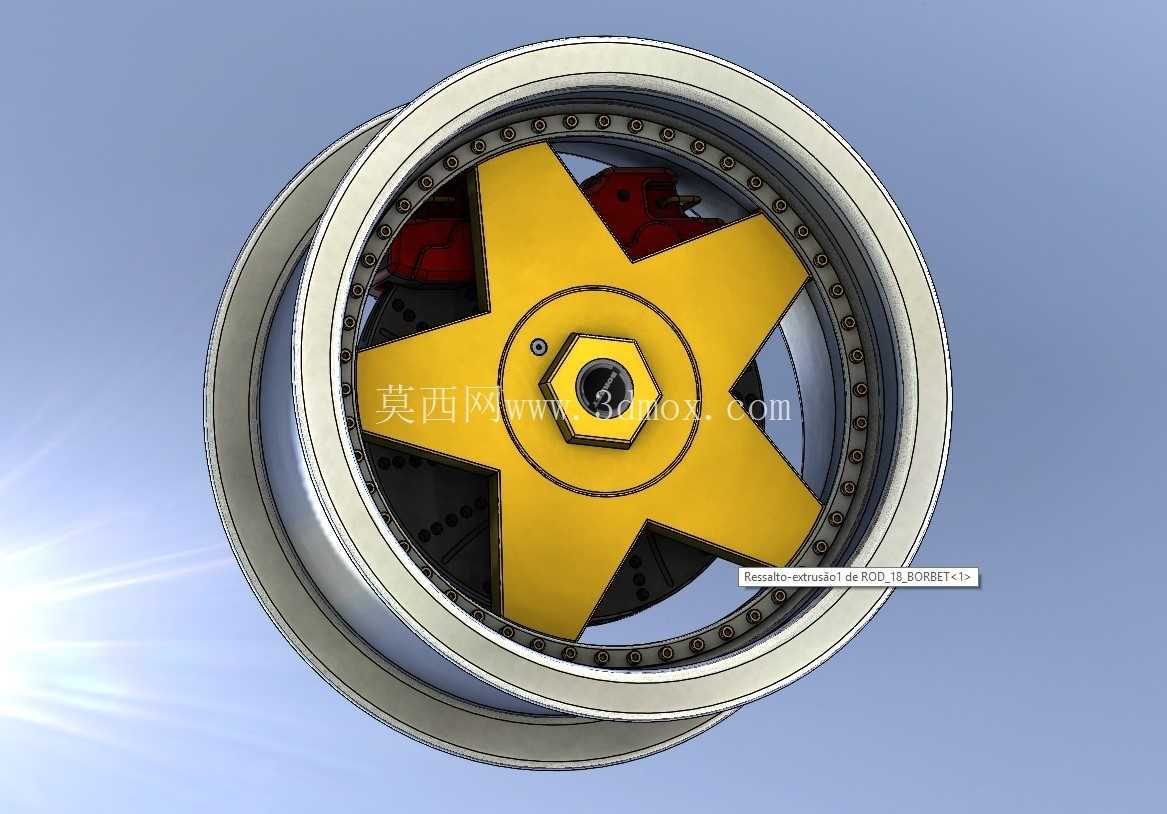

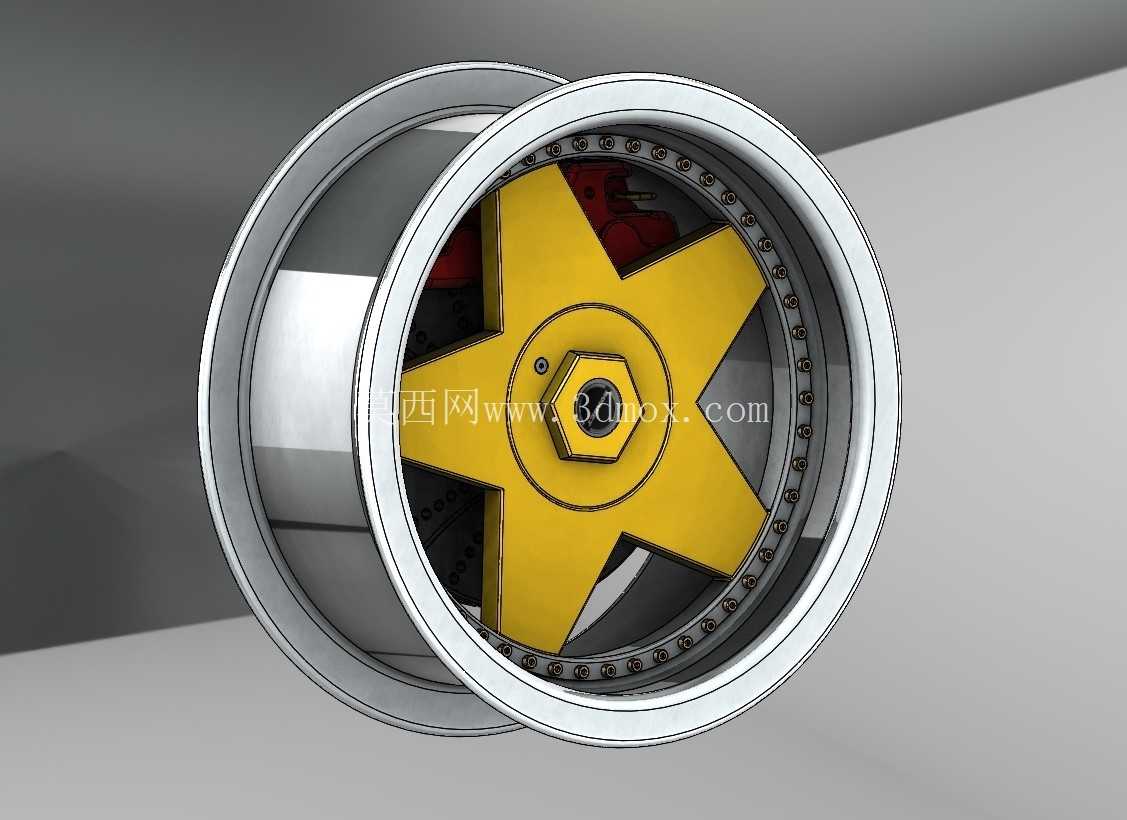

　　从安装边界来看，280mm的盘体外径适配15寸及以上规格的轮圈安装，中心定位孔的尺寸匹配多数紧凑型乘用车、大排量运动摩托的轮毂轴头参数，卡钳的安装桥位预留了标准螺栓孔位，不需要额外改动羊角结构就可以完成对位安装，适配过程中需要注意卡钳与轮圈辐条内侧的间隙，预留至少3mm的安全距离避免转向过程中出现剐蹭。设计过程中，制动盘的通风道采用了离心式导流结构，风道顺着盘体旋转方向做倾斜布置，当车轮转速提升时，空气可以顺着风道快速从盘体中心向外缘流动，散热效率比直风道结构提升近两成；摩擦面的钻孔设计一方面可以快速排出制动片摩擦产生的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，另一方面在湿滑路面行驶时，可以快速划破摩擦面的水膜，让制动片接触盘体的瞬间就能获得足够制动力，减少水滑带来的制动距离延长问题。

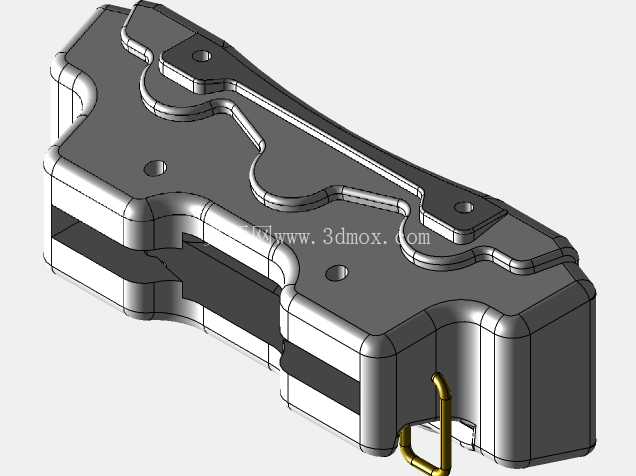

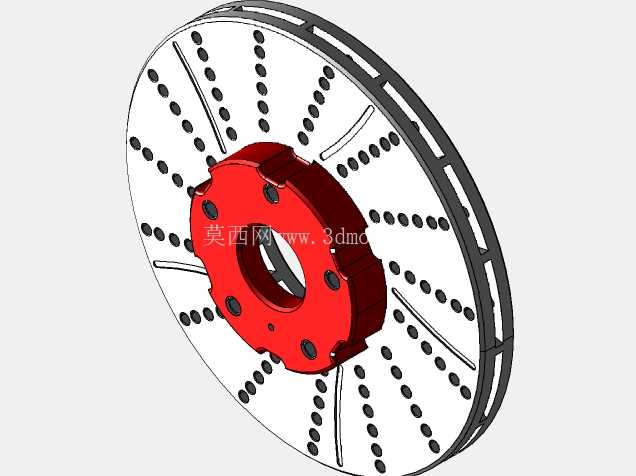

　　卡钳上的制动片限位弹片采用不锈钢材质建模，还原了实际装配中的预紧结构，弹片可以在制动解除后推动制动片回位，减少制动片与盘体的拖滞摩擦，降低行驶过程中的动力损耗，同时避免长时间拖滞导致的盘体异常升温。制动盘与轴头连接的合头部分采用分体式结构设计，合头与盘体之间通过浮动螺栓连接，这种结构可以允许盘体在受热膨胀时产生微小的径向位移，避免热胀冷缩导致盘体出现形变翘曲，减少高速制动时的方向盘抖动问题。

　　在结构建模的细节处理上，卡钳的油道走向做了简化还原，保证两侧活塞的液压供给同步，制动时两侧活塞可以同时推动制动片夹紧盘体，不会出现单侧先接触的偏磨情况；放气螺钉的位置布置在卡钳腔体的最高点，方便后期维保过程中排出制动管路内的空气，避免空气混入导致制动脚感偏软。这套模型的装配关系完全参照实车安装逻辑搭建，对于制动系统改装方案验证、轮圈匹配校核、制动系统教学演示都有实际参考价值，建模过程中对各个部件的配合公差做了合理预留，比如制动片与卡钳导向槽的间隙、盘体与合头的浮动间隙都按照实际工程标准设置，能够直接用于结构干涉检查、安装空间模拟等工程场景，不需要额外调整装配间隙就可以完成虚拟装配验证。
