带护笼爬梯侧装接管工业立式储液罐体

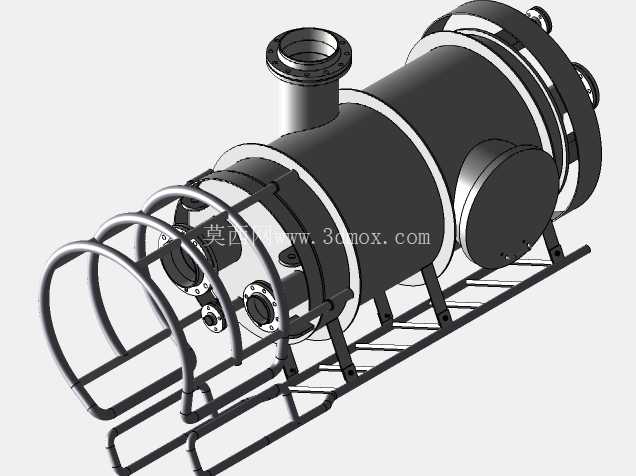

　　从结构设计逻辑来看，这个罐体采用立式圆筒形主体，下接锥形封底或者平底支撑结构，上封头设置了人孔、工艺接管以及排气接口，侧部伸出的大口径法兰接管是主要的物料进出通道，接口位置的高度设置需要匹配现场上下游设备的管线标高，避免出现管线强行弯折产生的附加应力，罐体外部环绕的环形加强圈，一方面是提升薄壁筒体的径向刚度，避免盛装液体时筒体出现鼓胀变形，另一方面也作为外部附件的安装基准，爬梯、护笼、操作平台的支撑件都可以直接焊接在加强圈上，减少在筒体母材上直接焊接带来的应力集中问题。在化工配料、小型水处理单元、车间中间物料暂存的工况场景里，这类带护笼爬梯的立式储液容器是非常常见的过程装备配套部件，不同于大型常压储槽，这类中小容积的罐体往往需要兼顾人员操作可达性、管路对接便利性以及现场安装的空间适配性，很多刚入行的结构设计人员在做这类罐体建模时，很容易忽略操作平台与罐体本体的连接刚度、爬梯护笼的安全净距这些实际落地的细节，最终导致模型转生产时出现干涉或者不符合现场操作规范的问题。

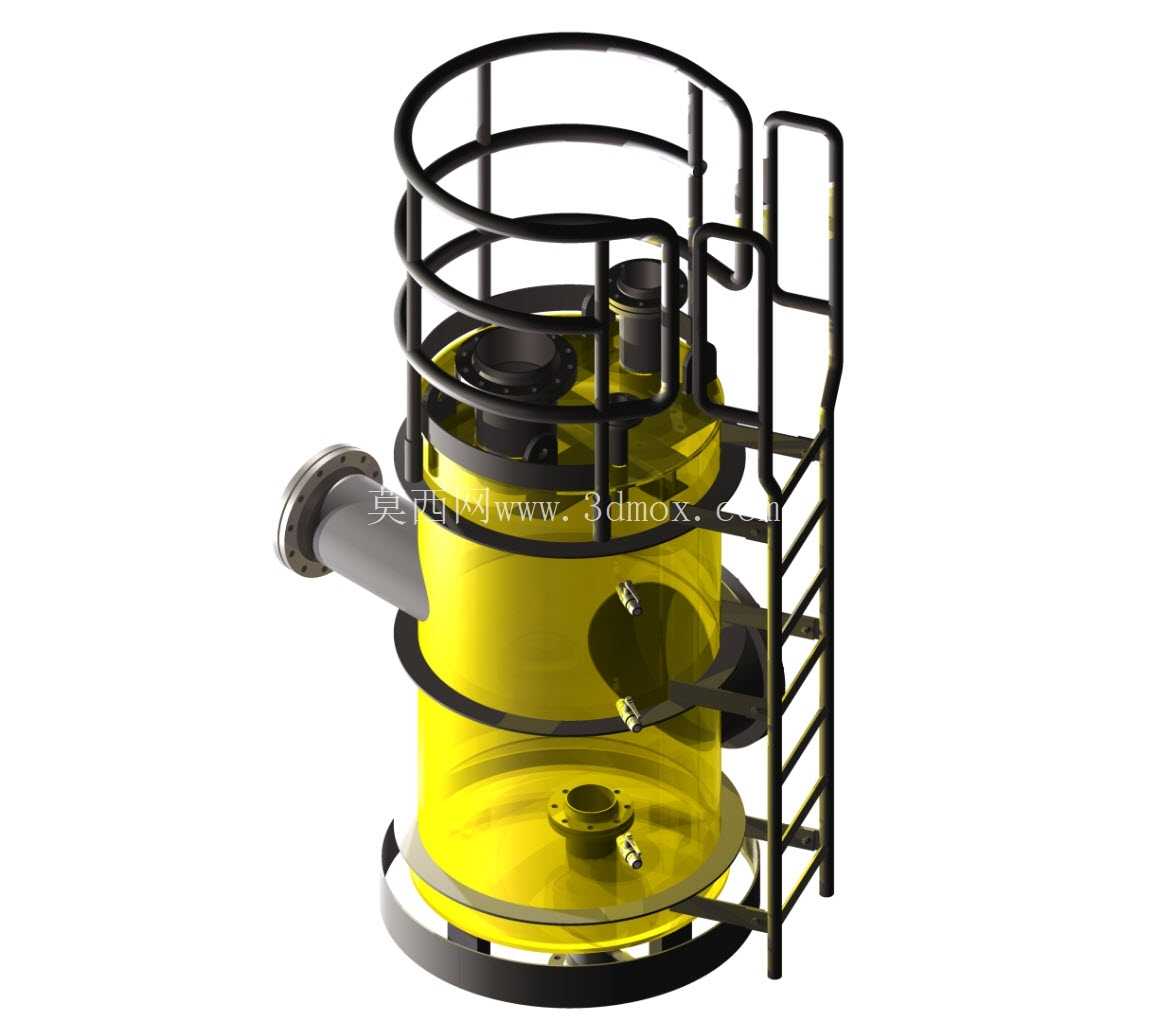

　　顶部的护笼爬梯是按照人员登顶操作的安全要求设计的，护笼的水平圈间距、竖向立杆的净距都符合登高作业的防护要求，爬梯踏步采用防滑结构，与罐体的连接支架采用分段焊接的形式，每间隔一定高度设置一个支撑点，避免爬梯过长出现晃动，顶部操作平台的护栏高度、踢脚板结构都预留了标准化的设计细节，方便人员在上部进行阀门操作、仪表检修、人孔开启等作业。从安装边界来看，这类罐体的底部支撑采用圈式支座，支座的螺栓孔位置需要匹配现场预埋的基础钢板尺寸，侧部接管的法兰端面到罐体中心线的距离要考虑现场法兰安装时螺栓紧固的操作空间，不能距离爬梯或者其他外部附件过近，导致扳手没有操作空间，顶部各个接管的方位角需要在建模时就按照工艺流程图的排布做角度定位，避免现场安装时管线走向混乱。

　　很多设计人员在做这类罐体建模时，容易把爬梯和罐体的连接做的过于理想化，直接把爬梯焊在筒体壁上，实际上薄壁筒体如果直接焊接爬梯支撑，长期受人员攀爬的交变载荷，很容易在焊缝位置出现开裂，所以必须依托外部的环形加强圈作为承载基础，把爬梯的载荷传递到加强圈上，再分散到整个筒体结构，另外罐体侧壁的观察口、液位计接口的位置，要避开爬梯的遮挡范围，保证人员在地面或者平台上能够清晰读取液位数据，侧部的排污接口设置在罐体最低位置，保证排空时没有残液积存。

　　在三维建模过程中，这类罐体的参数化设计可以把筒体直径、高度、接管方位、爬梯高度作为可变参数，方便针对不同容积需求快速调整模型，护笼的环形构件可以采用阵列特征生成，保证各个圈的间距均匀一致，法兰接口采用标准件库调用的标准法兰模型，保证密封面尺寸、螺栓孔数量和位置符合对应的公称压力标准，避免出现法兰不匹配的问题。另外罐体外部的平台格栅板采用镂空结构建模，既还原实际的格栅形态，也能在做整体重量统计时更贴近实际生产的用料重量，爬梯的扶手转角位置做圆弧过渡，避免尖锐棱角带来的操作安全隐患。从实际使用场景来说，这类罐体可以用来盛装中性工艺水、低腐蚀性的化工配料、或者小型生产单元的中间缓存物料，根据盛装介质的不同，可以调整筒体的壁厚、衬里结构以及密封件的材质，但是整体的结构形式、操作附件的排布逻辑是通用的，在做工厂布局设计时，这类罐体的占位尺寸需要考虑周围的检修空间，尤其是爬梯侧要预留足够的人员通行和检修操作空间，不能紧贴墙壁或者其他设备布置，顶部操作平台的上方要预留吊装空间，方便后期人孔开启后的内部检修作业。
