多效镜头盖集成针孔与散景滤镜结构

在民用光学摄影器材的配件设计领域，这类集成多功能的镜头端附件，主要适配常规口径的定焦、变焦镜头使用，覆盖日常创意摄影、胶片风格创作、低成本针孔摄影体验等多个场景，无需额外携带多片独立滤镜与专用针孔镜头盖，单一部件即可完成常规镜头保护、针孔成像、散景效果添加三类功能切换，大幅降低外出拍摄的配件负重，也避免零散配件遗失的问题。

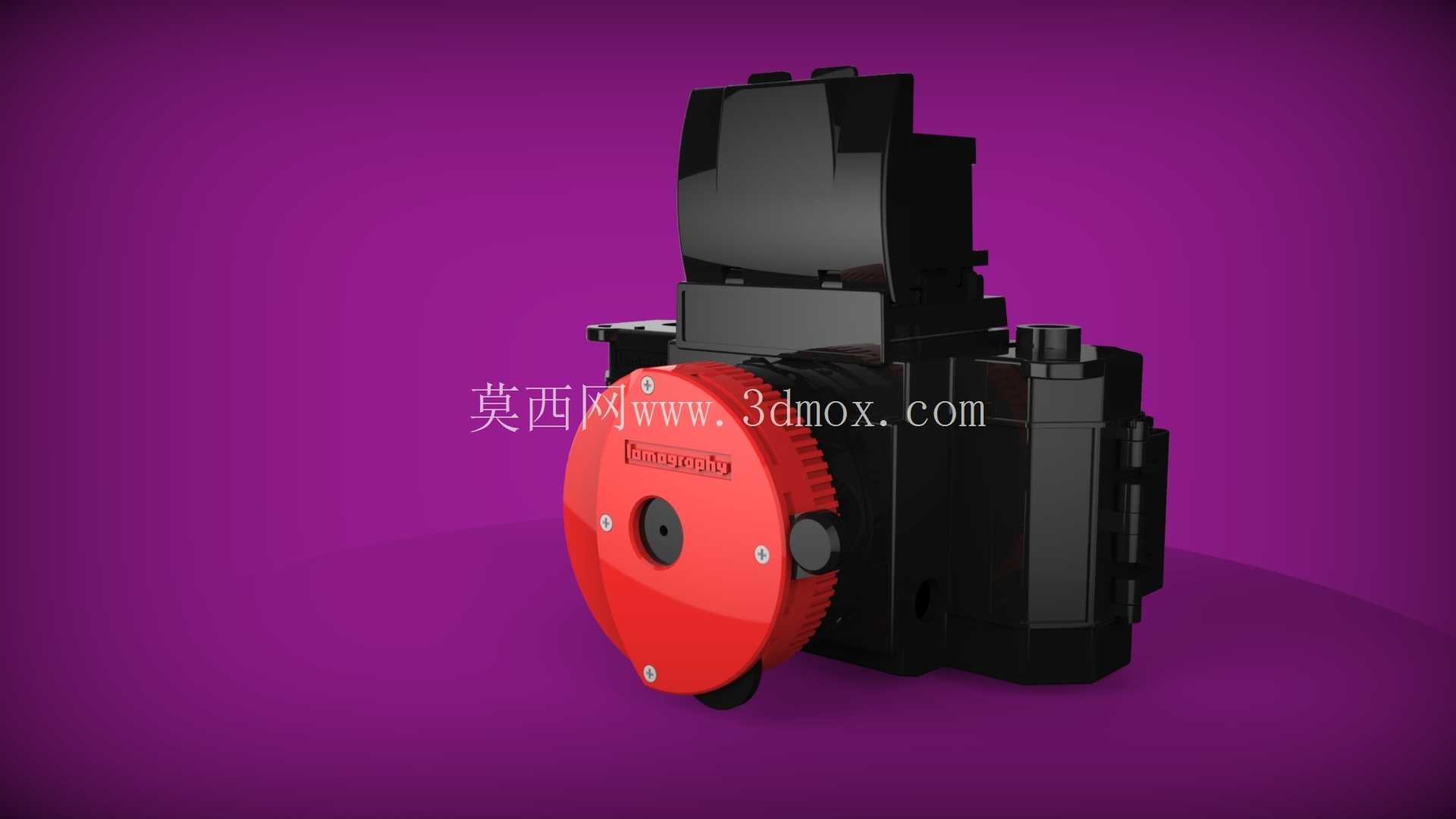

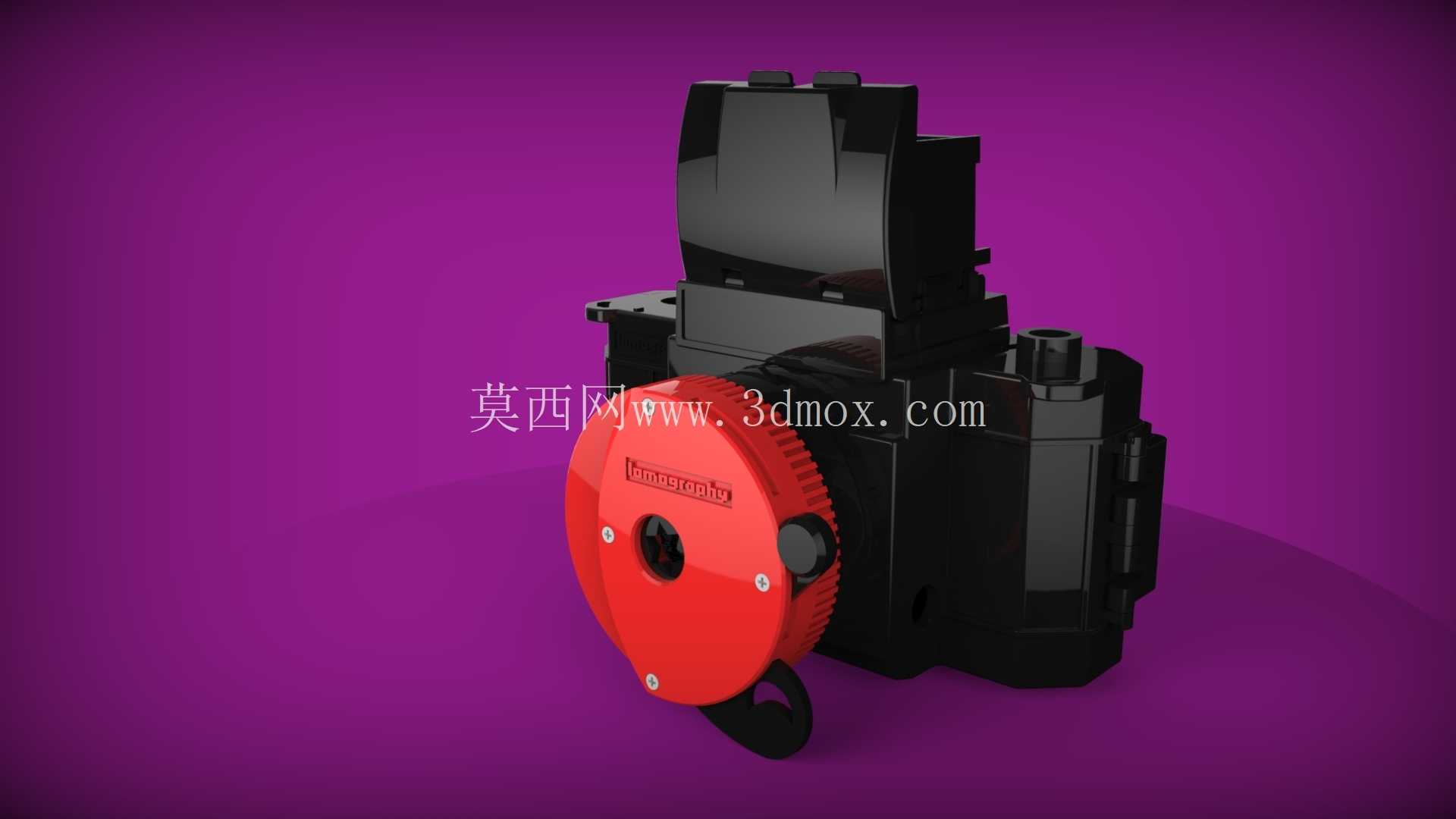

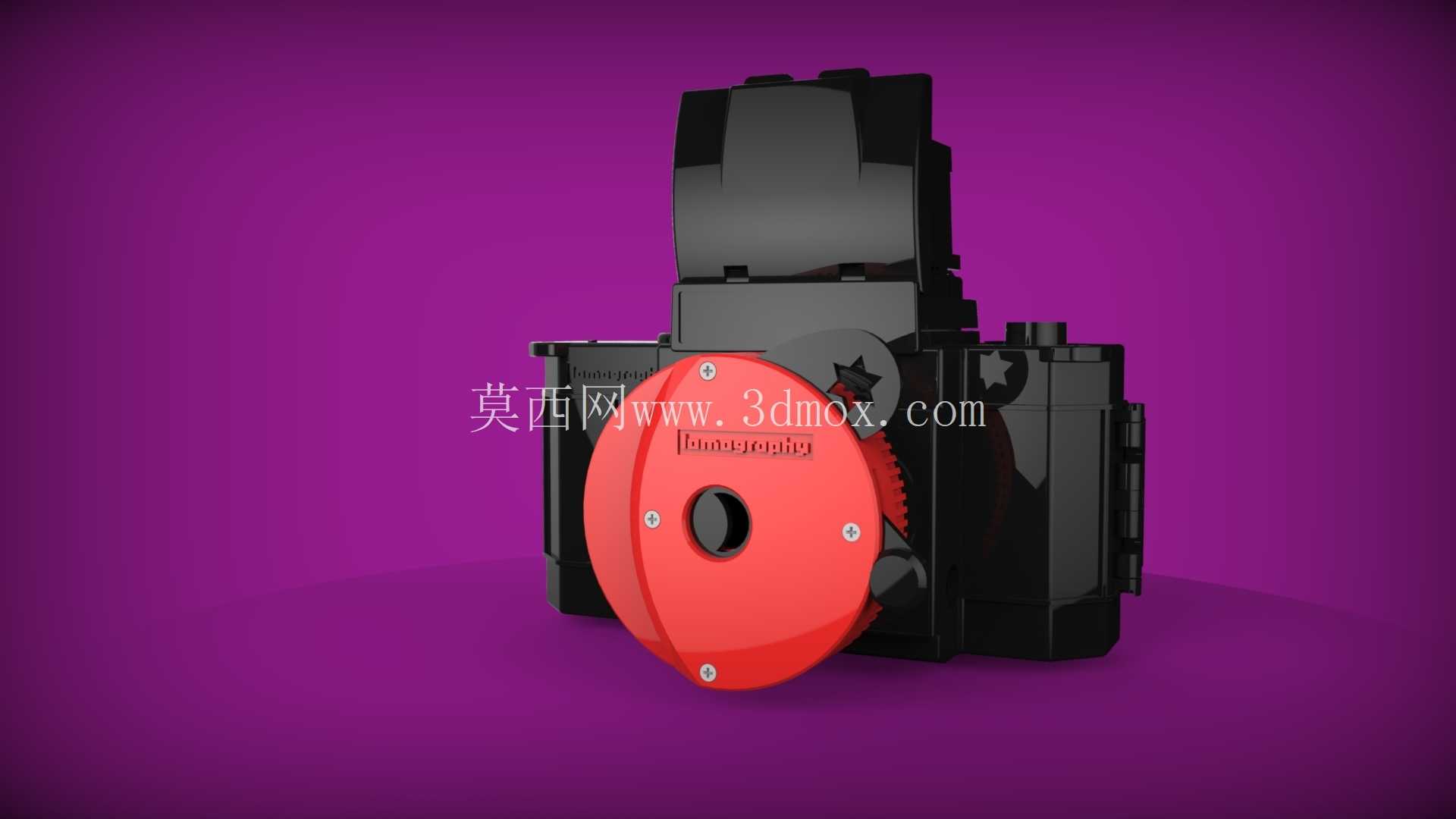

从功能实现逻辑来看，该部件以镜头盖的基础防护功能为核心载体，在盖体内部预留了功能片的安装与切换空间，常规状态下盖体完全覆盖镜头前端镜片，起到防尘、防磕碰、防意外刮擦的基础防护作用，和普通镜头盖的防护能力一致；轻拨侧方的小杠杆即可完成功能位切换，第一个切换位对应针孔成像模式，此时盖体中心位置的精密针孔对准镜头光轴，无需拆卸镜头盖即可直接进行针孔摄影，针孔边缘做了倒角消光处理，避免杂光在孔壁反射形成眩光影响成像质量；后续两个切换位分别对应星形、新月形两类散景滤镜，滤镜片采用薄型光学级基材制作，表面做了哑光黑消光处理，切换到位后滤镜的造型开孔对准镜头光轴，拍摄时即可在画面的虚化区域形成对应形状的散景光斑，满足创意摄影的效果需求。

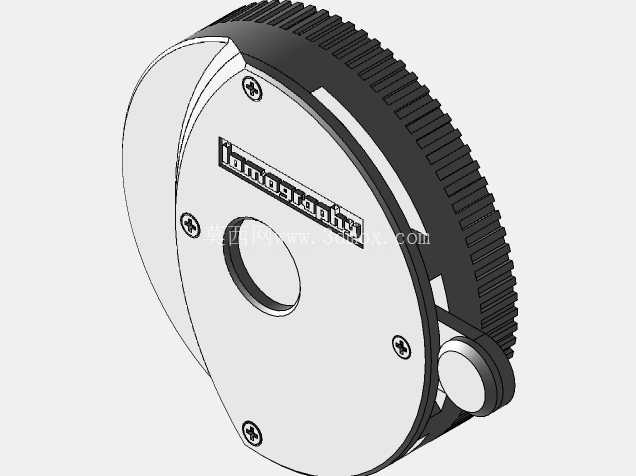

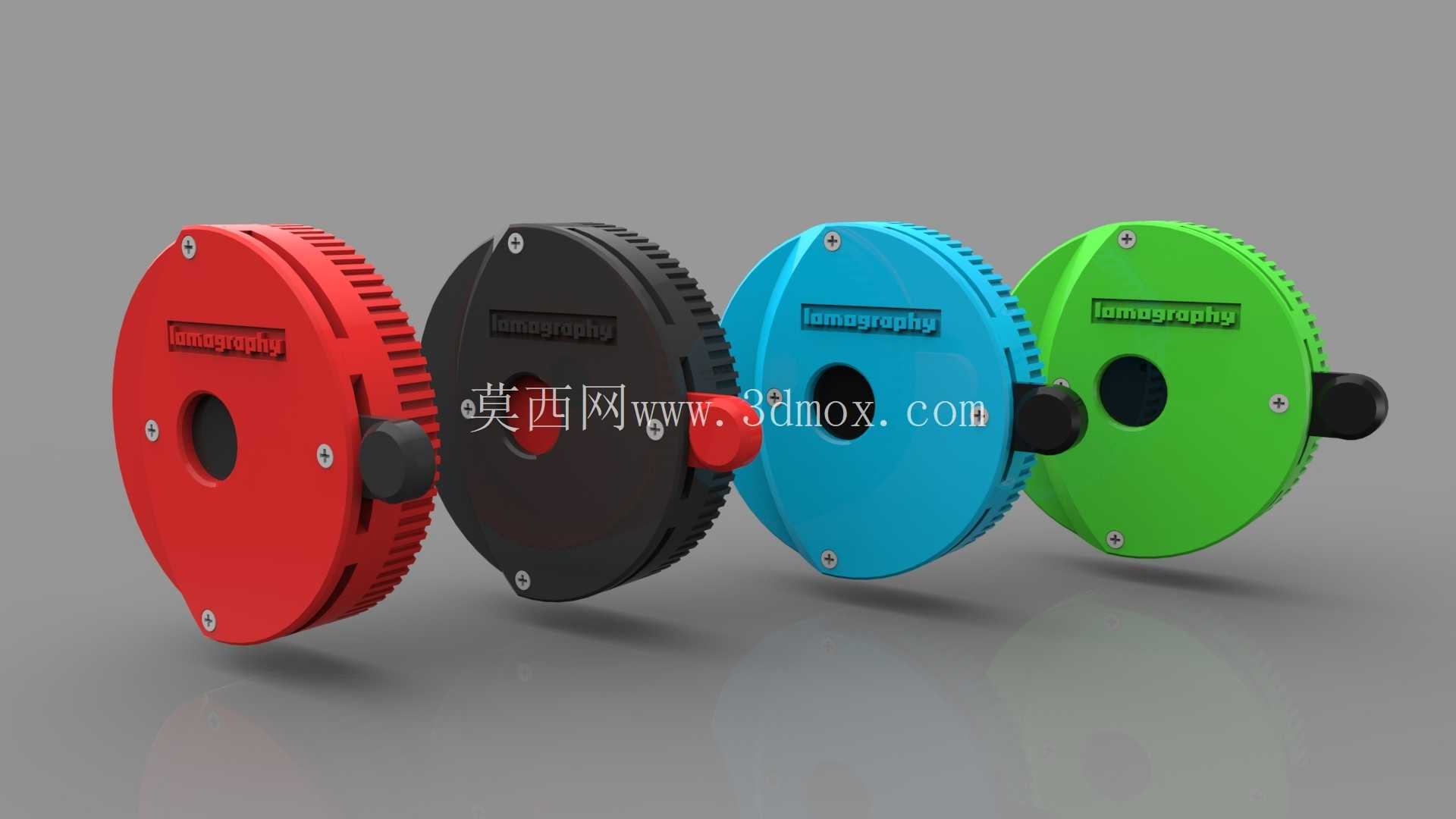

设计过程中优先考虑了3D打印的加工适配性，整体结构拆分为主外壳、侧方切换杠杆、内部功能片固定座、锁紧定位结构几个部分，所有零件的壁厚均控制在1.2mm-2.5mm之间，既保证结构强度，也避免3D打印过程中出现薄壁翘曲、填充不足的问题；零件之间的配合间隙预留0.2mm的打印公差，即便是桌面级FDM3D打印机也能完成打印组装，无需二次精密加工。盖体与镜头接触的端面设计了一圈柔性缓冲槽，可粘贴薄型泡棉条，避免盖体刮擦镜头前端的镀膜，同时提升盖体与镜头外圈的卡合摩擦力，防止意外脱落。

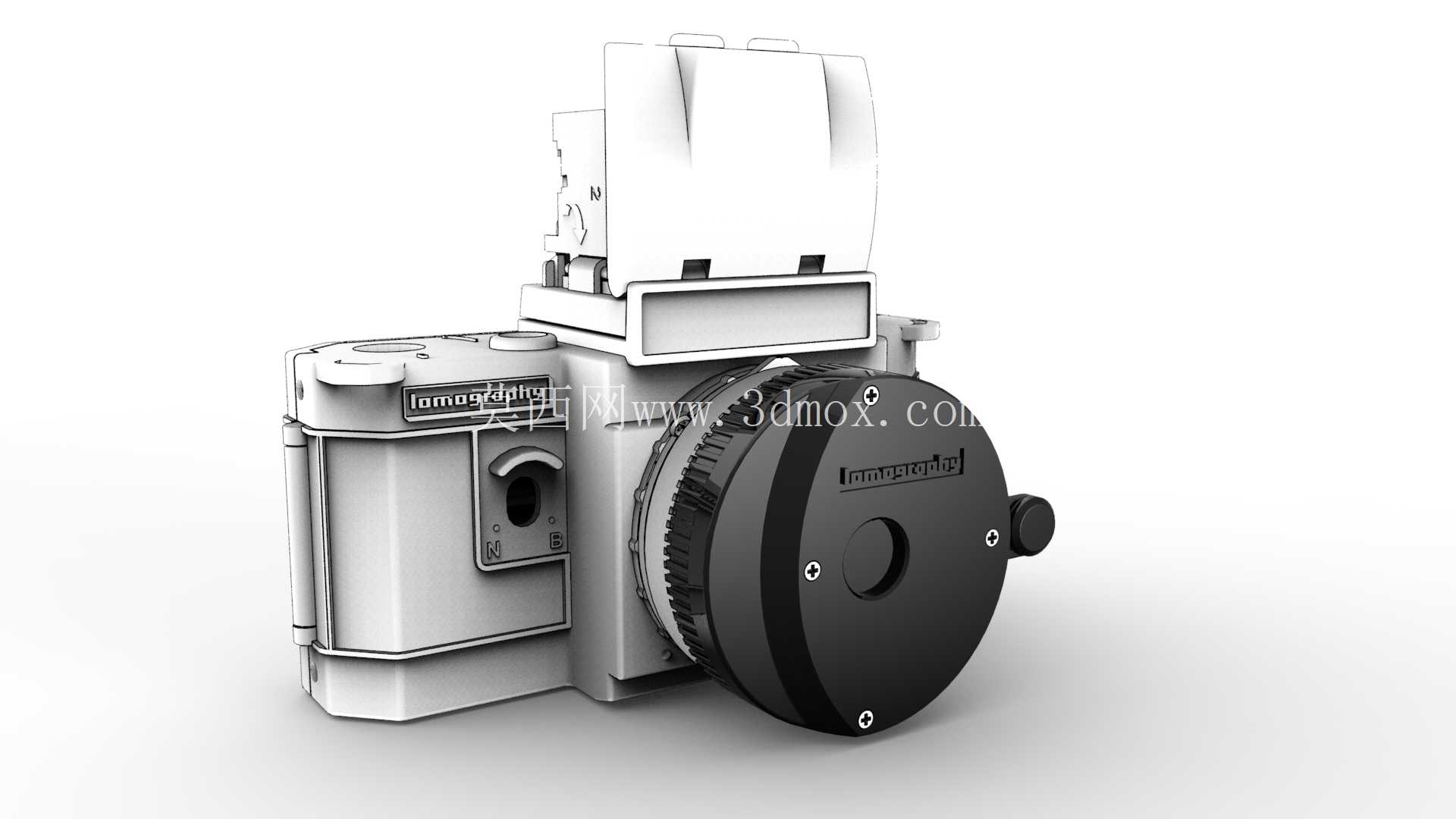

安装边界方面，盖体的整体外径根据适配镜头的滤镜口径设计，常规适配52mm、58mm两类常见镜头口径时，盖体最大外径不超过68mm，侧方杠杆突出盖体外圈的尺寸不超过8mm，安装后不会超出镜头遮光罩的内部空间，可搭配常规花瓣形遮光罩使用；盖体总厚度控制在18mm以内，安装后不会过度增加镜头前端的长度，日常收纳时无需拆卸，可直接放入相机包的镜头隔层中。内部的功能片切换采用旋转侧杆带动功能片转盘转动的结构，每个功能位都设置了定位凹点，与外壳上的弹性凸点配合实现到位锁定，切换时会有清晰的段落反馈，避免拍摄过程中功能片意外移位；转盘的转动阻尼经过调校，既不会因为镜头朝下时自行转动，也不需要过大的拨动力度即可完成切换，单指即可操作。

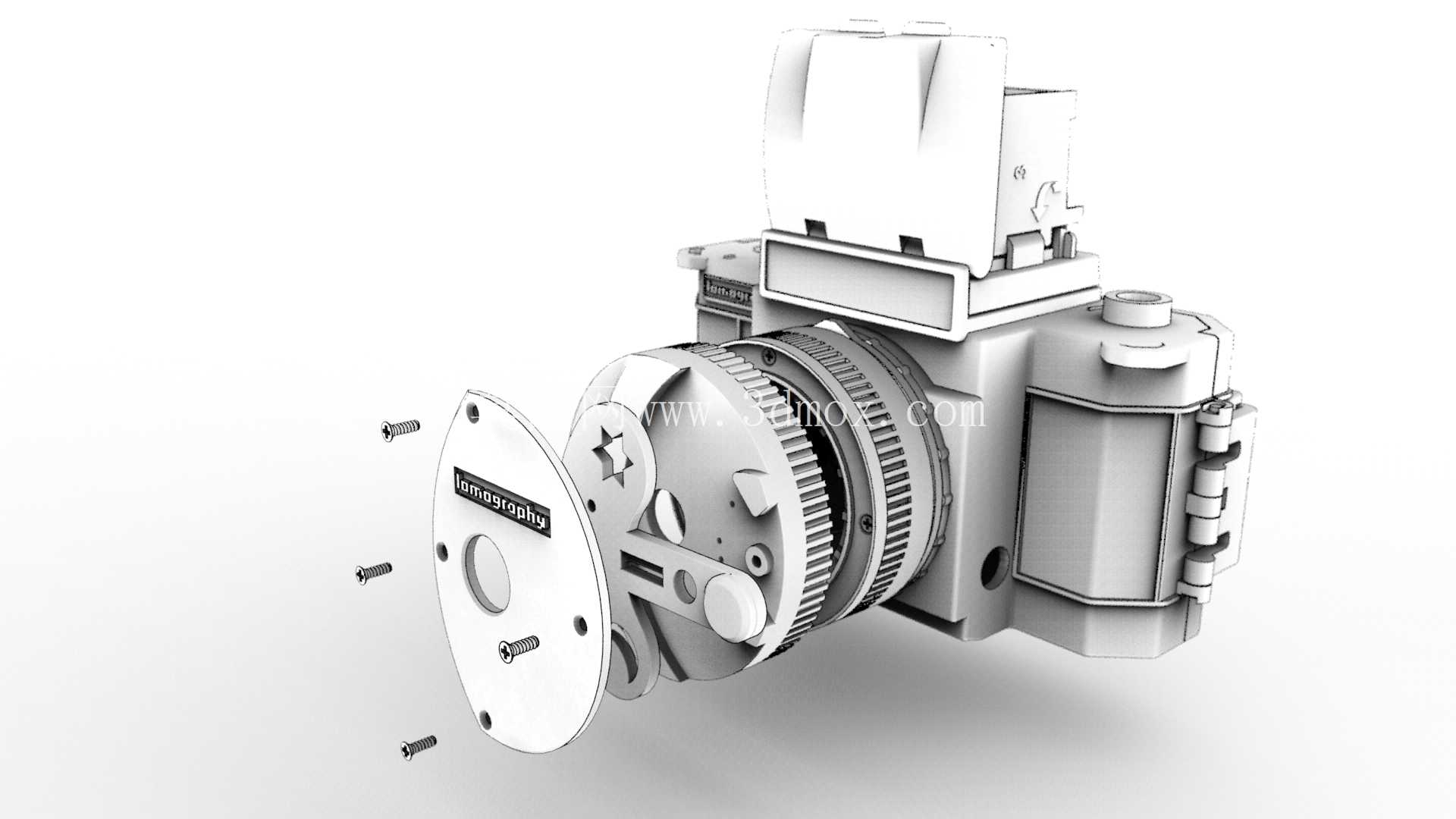

组装流程上，所有零件仅需四颗同规格的螺丝即可完成总装，螺丝规格与主外壳上的安装孔完全匹配，不需要额外准备不同规格的紧固件，组装时先将功能片转盘放入主外壳的内腔卡入定位槽，再装入侧方切换杠杆与转盘的联动卡槽，最后盖上后盖拧紧螺丝即可完成组装，用户可根据自身需求自行更换不同造型的散景滤镜片，只需要拆卸后盖替换转盘上的滤镜片即可，不需要重新制作整个盖体，拓展性较强。内部的关闭装置可在功能片切换时自动遮挡非工作位的通光孔，避免杂光从非工作位置进入镜头影响成像，所有结构的运动行程都经过模拟验证，切换过程中不会出现零件卡滞、干涉的问题，长期使用的磨损量控制在合理范围内，反复切换上千次也不会出现定位失效的情况。
