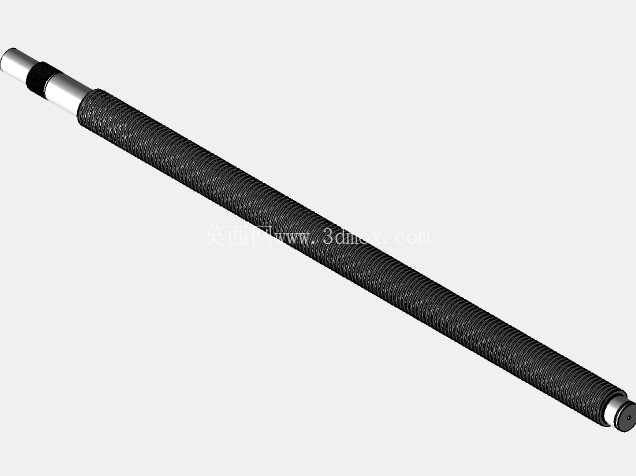

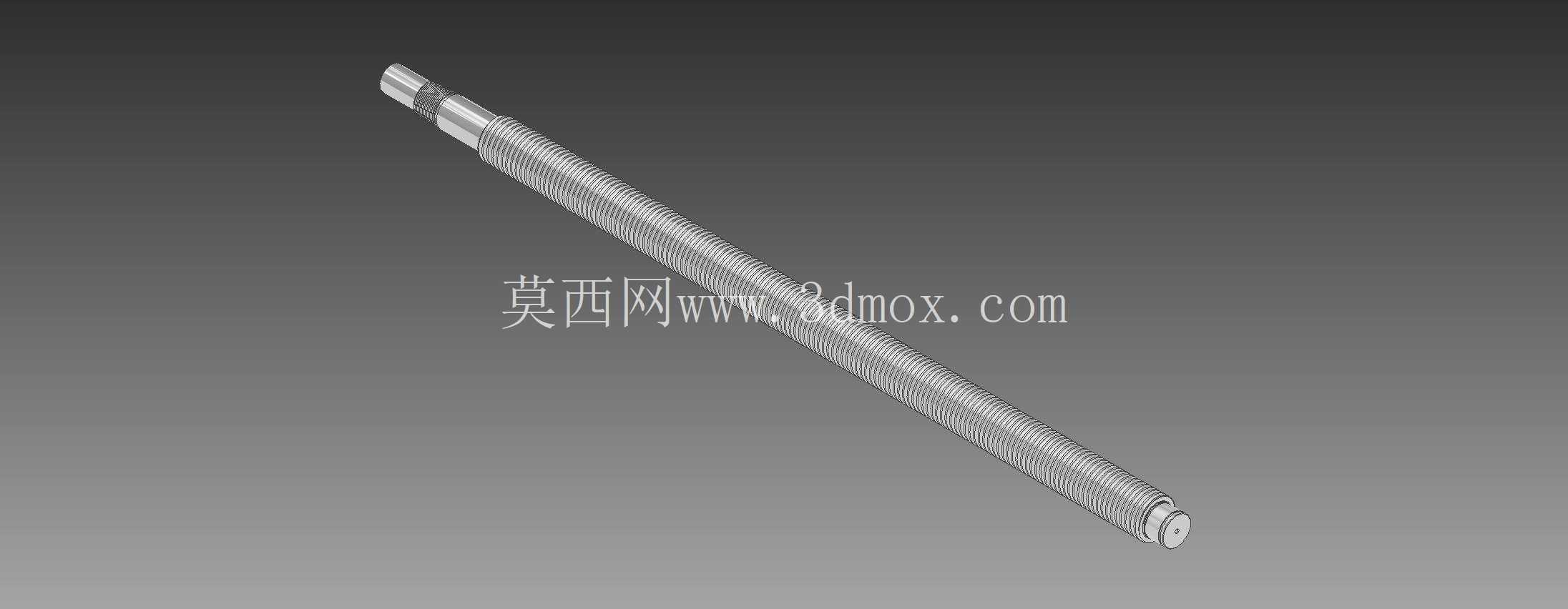

40mm直径5mm导程滚珠丝杠传动件

　　在数控加工设备、自动化生产线、精密检测仪器的直线进给单元中，滚珠丝杠是把旋转运动转化为直线运动的核心执行部件，这款公称直径40mm的滚珠丝杠，适配中重载工况下的直线传动需求，在立式加工中心Z轴进给、自动化桁架机械手水平移动轴、重型包装设备牵引工位都能见到同规格产品的应用。从实际选型匹配的角度看，这款丝杠的导程设定为5mm，属于中小导程范畴，意味着电机每旋转一圈，丝杠带动的螺母副直线位移为5mm，这种参数搭配更适合需要低速大推力、进给精度要求较高的工位，比如金属切削机床的进给轴，小导程设计能在同等伺服电机输出扭矩下，获得更大的轴向推力，同时降低进给速度过快带来的传动冲击，提升加工过程的运动平稳性。

　　总长度832mm的尺寸设定，需要结合设备的有效行程、安装预留位、螺母座安装空间、两端支撑轴承座的装配尺寸综合核算，实际安装时要注意，丝杠两端的轴颈加工是匹配标准支撑单元的，一端通常做固定端支撑，搭配成对角接触球轴承承受轴向与径向载荷，另一端做支撑端搭配深沟球轴承，补偿丝杠运转过程中因温度升高产生的热伸长量，避免出现憋转、预紧力异常变化的问题。从结构设计逻辑来看，这款丝杠采用外循环滚珠回流结构，滚珠在滚道内循环运转时，通过回流管完成循环，相比内循环结构，外循环的制造难度更低，承载能力更强，适合中长行程的传动场景，滚道的型面采用哥特式圆弧截面，能让滚珠和滚道之间形成合理的接触角，在施加合适预紧力的情况下，消除反向传动间隙，提升反向运动的定位精度，减少传动死区。

　　在实际设备装配过程中，要注意丝杠的同轴度校准，丝杠轴线和导轨导向方向的平行度误差需要控制在标准允许范围内，否则会加剧滚珠和滚道的磨损，降低丝杠使用寿命，同时会导致运动过程中阻力波动，出现进给卡顿、伺服电机负载异常升高的问题。日常设备维护中，这类滚珠丝杠需要定期加注润滑脂，在滚道表面形成油膜，减少金属直接接触带来的磨损，同时要做好防尘防护，在丝杠外露部分加装伸缩防护罩，避免切削碎屑、粉尘进入滚道内部，造成滚珠卡滞、滚道点蚀的问题。

　　和普通滑动丝杠相比，这款滚珠丝杠的传动效率能达到90%以上，远高于滑动丝杠30%-40%的传动效率，能大幅降低驱动电机的功率损耗，同时传动过程中的摩擦阻力更小，低速进给时不会出现爬行现象，能实现更稳定的微米级进给控制，在需要频繁正反向运动的工位，滚珠丝杠的磨损量更小，长期运行的精度保持性更好。选型时还要注意核算丝杠的临界转速，832mm的总长度对应的有效行程区间内，要结合支撑方式计算最高允许转速，避免丝杠高速运转时出现共振，影响设备运行稳定性，同时要核算额定动载荷，匹配工位的轴向负载需求，确保丝杠的使用寿命满足设备设计周期要求。这款丝杠的轴端加工预留了联轴器安装位，能直接和伺服电机、减速机构的输出轴连接，不需要二次加工轴颈，能减少装配时的二次加工误差，提升装配效率，轴端的台阶、卡簧槽结构都是按照标准支撑单元尺寸设计，和市面上通用的丝杠支撑座、螺母座具备互换性，方便设备维护时的备件更换。
