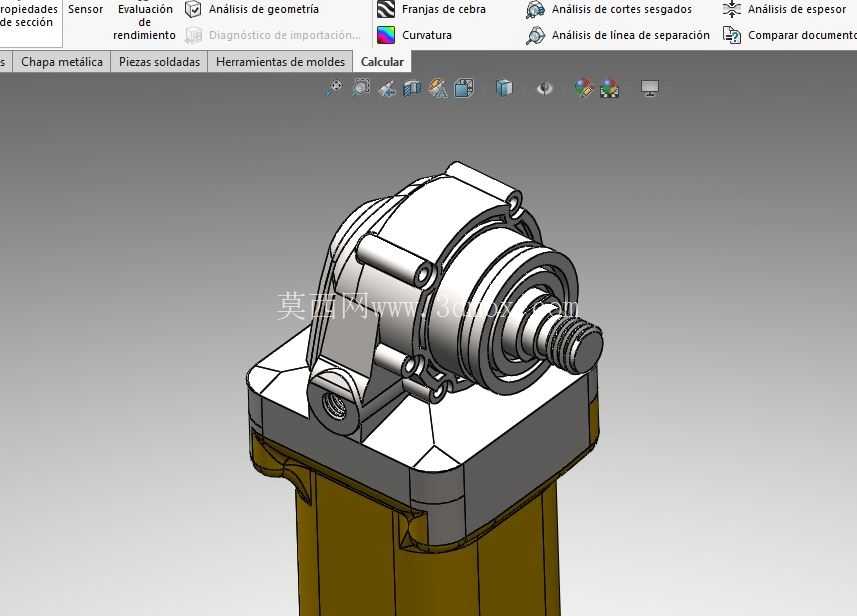

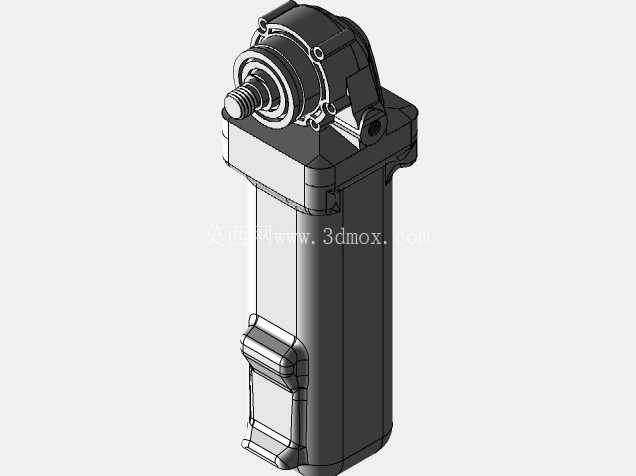

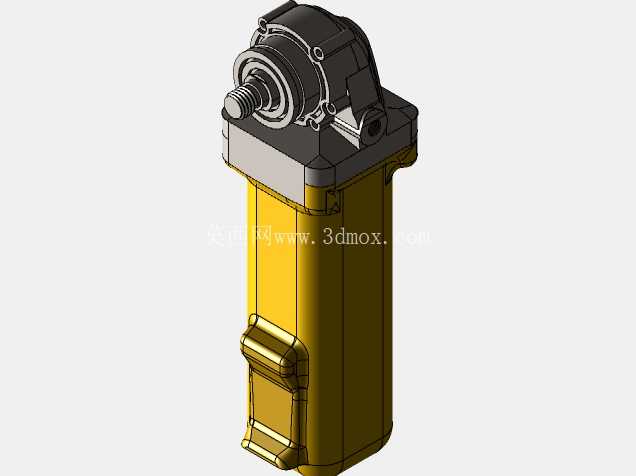

简化款得伟角磨机装配适配三维结构

　　从功能特性来看，模型还原了角磨机输出端螺纹连接段、机身夹持定位位、底部安装基座的核心配合特征，输出端的螺纹段保留了标准牙型的关键尺寸，和原厂辅助手柄、快换打磨片压板的对接尺寸完全匹配，不会出现建模尺寸和实物脱节的问题；机身侧面的定位凸台结构，对应角磨机和固定支架连接时的锁紧卡位，建模时特意保留了凸台的高度、倒角尺寸，确保支架锁紧后不会出现径向窜动；底部的基座结构对应角磨机倒装固定时的安装面，四个安装孔的孔位间距、沉孔深度都按照实物装配要求做了还原，倒装做小型砂轮机使用时，能直接匹配常规的角磨机倒装支架孔位，不用二次扩孔调整。这款角磨机结构模型的设计，核心围绕现场装配适配需求展开，没有做冗余的外观细节刻画，所有结构特征都服务于实际安装对接的尺寸校验场景。在五金加工、现场维修、工装夹具适配的作业场景里，经常会遇到角磨机和固定支架、防尘罩、辅助手柄等外接配件的装配干涉问题，以往靠实物试装不仅耗费配件成本，还会耽误现场作业进度，这个简化结构刚好可以用来提前完成装配边界的校验，不用拆解实物就能完成对接尺寸的匹配验证。

　　设计思路上没有追求全细节的外观还原，而是把建模重心放在了装配相关的配合特征上，省略了内部电机绕组、开关拨片这类和外部装配无关的结构，既控制了模型的整体数据量，又能保证装配校验时的尺寸准确性，不会因为过多细碎特征导致装配仿真时出现运算卡顿。从安装边界来看，模型整体的最大外轮廓尺寸按照实物1:1还原，输出端轴线到机身底部安装面的垂直距离、机身握持段的最大直径、输出端螺纹的伸出长度都严格匹配实物安装要求，在做工位布局、工装设计时，可以直接导入这个模型做空间干涉检查，比如在设计打磨工位的集尘罩时，能直接对照模型调整集尘罩的开口位置，避免集尘罩和角磨机机身、打磨片出现运动干涉；在设计角磨机的固定夹具时，也能直接参照机身的夹持位尺寸调整夹具的抱紧范围，不用反复测量实物尺寸。

　　在实际的工具改造、工装设计场景里，这类简化的装配模型比全细节模型实用性更强，全细节模型虽然外观还原度高，但很多内部特征在外部装配设计时完全用不上，反而会增加软件的运算负担，这个模型把所有和外部装配相关的特征都做了精准还原，不管是做角磨机的配件改装设计，还是做打磨工位的布局规划，都能直接调用，省去了从零开始建模测量的时间。另外模型的各部分配合面都做了合理的公差预留，比如安装孔的孔径比标准螺栓直径大了常规的装配间隙，定位凸台和夹具卡位的配合也预留了合理的滑动间隙，符合实际装配的公差要求，不会出现建模时尺寸完全零对零，实际生产装配时无法安装的问题。

　　在角磨机的倒装改造场景里，很多使用者会自己制作倒装支架，往往因为孔位测量不准导致支架安装后角磨机出现偏斜，打磨片跳动量超标，用这个模型提前做孔位匹配和位置校验，就能提前规避这类问题，确保倒装后角磨机的输出轴和工作台面垂直，打磨作业时的精度更稳定。在配套辅助工具的设计上，比如角磨机的集尘装置、切割定位靠山这类配件，都可以基于这个模型的结构尺寸做适配设计，不用反复拿着实物测量比对，大幅缩短配件的设计开发周期，也能减少实物试装时的修改次数。
