连续式隧道炉加热输送机构设计

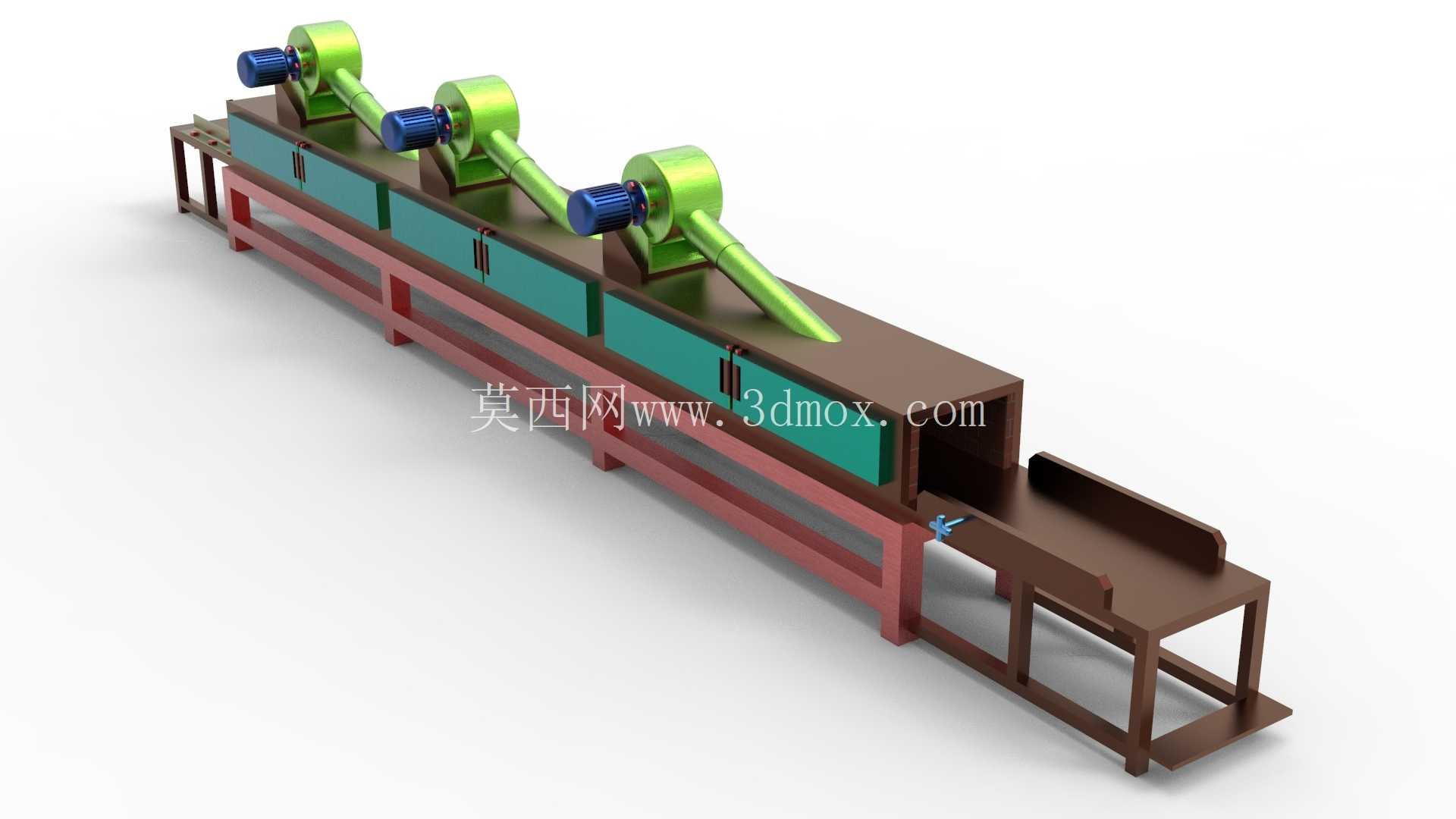

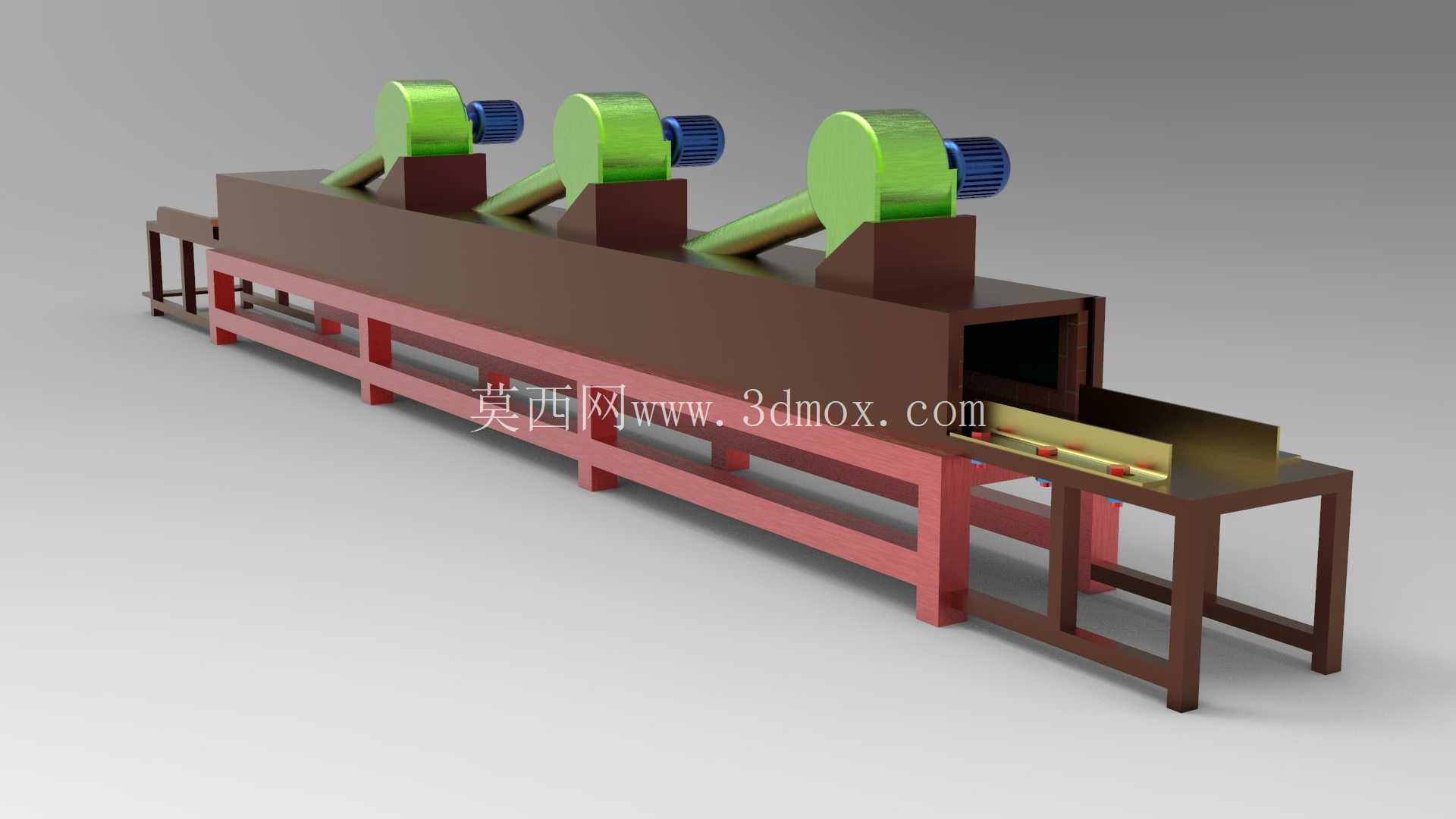

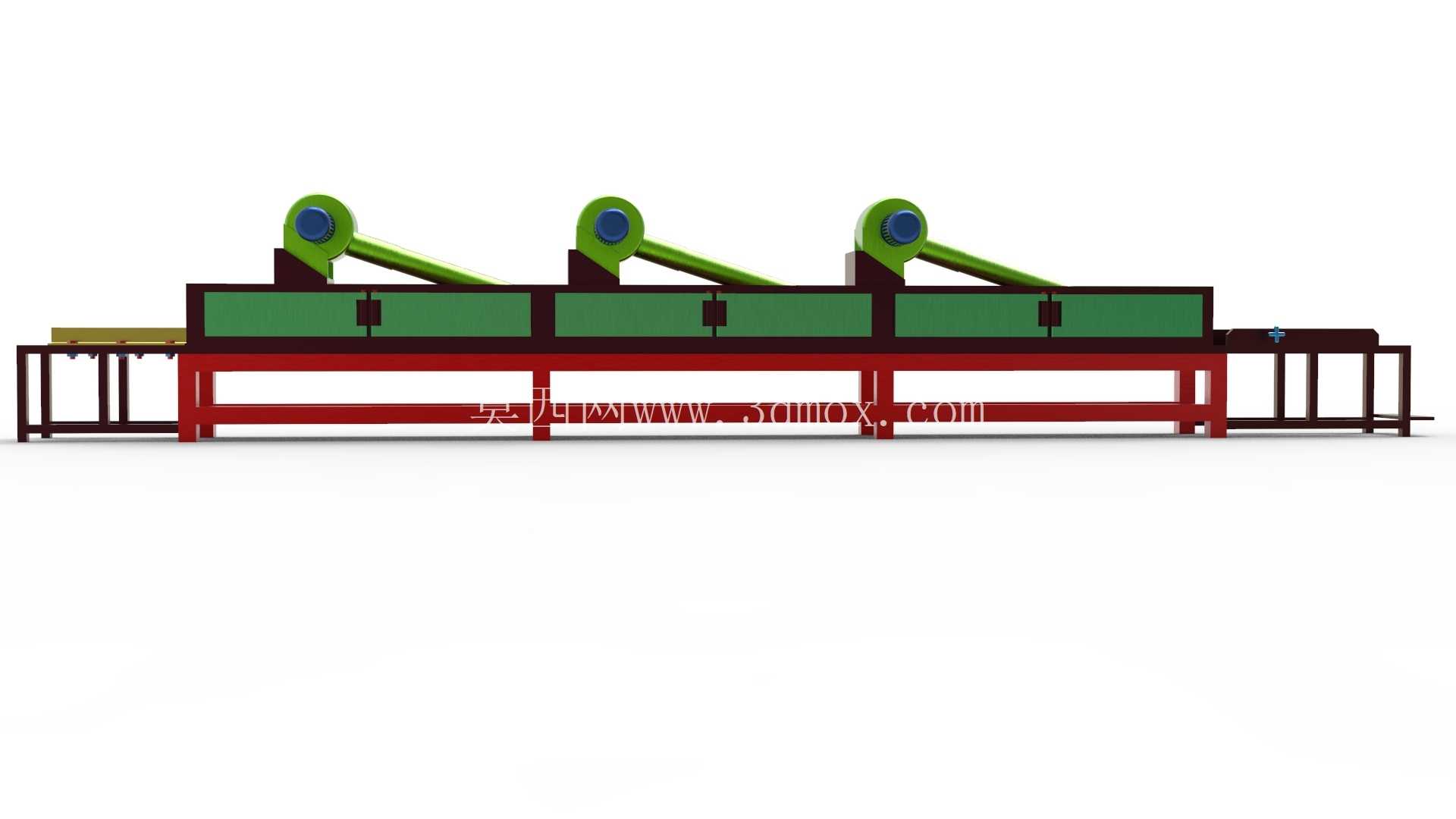

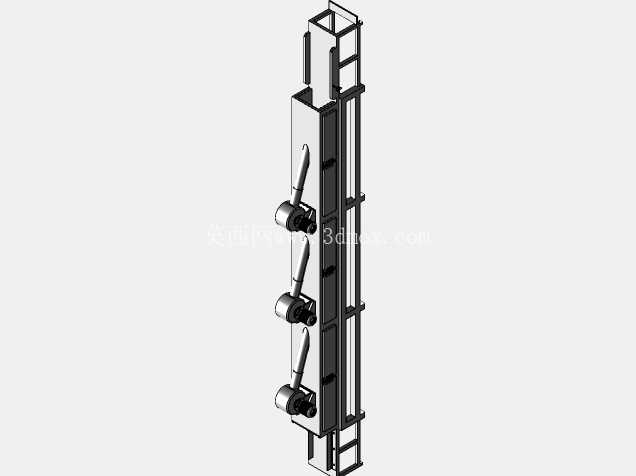

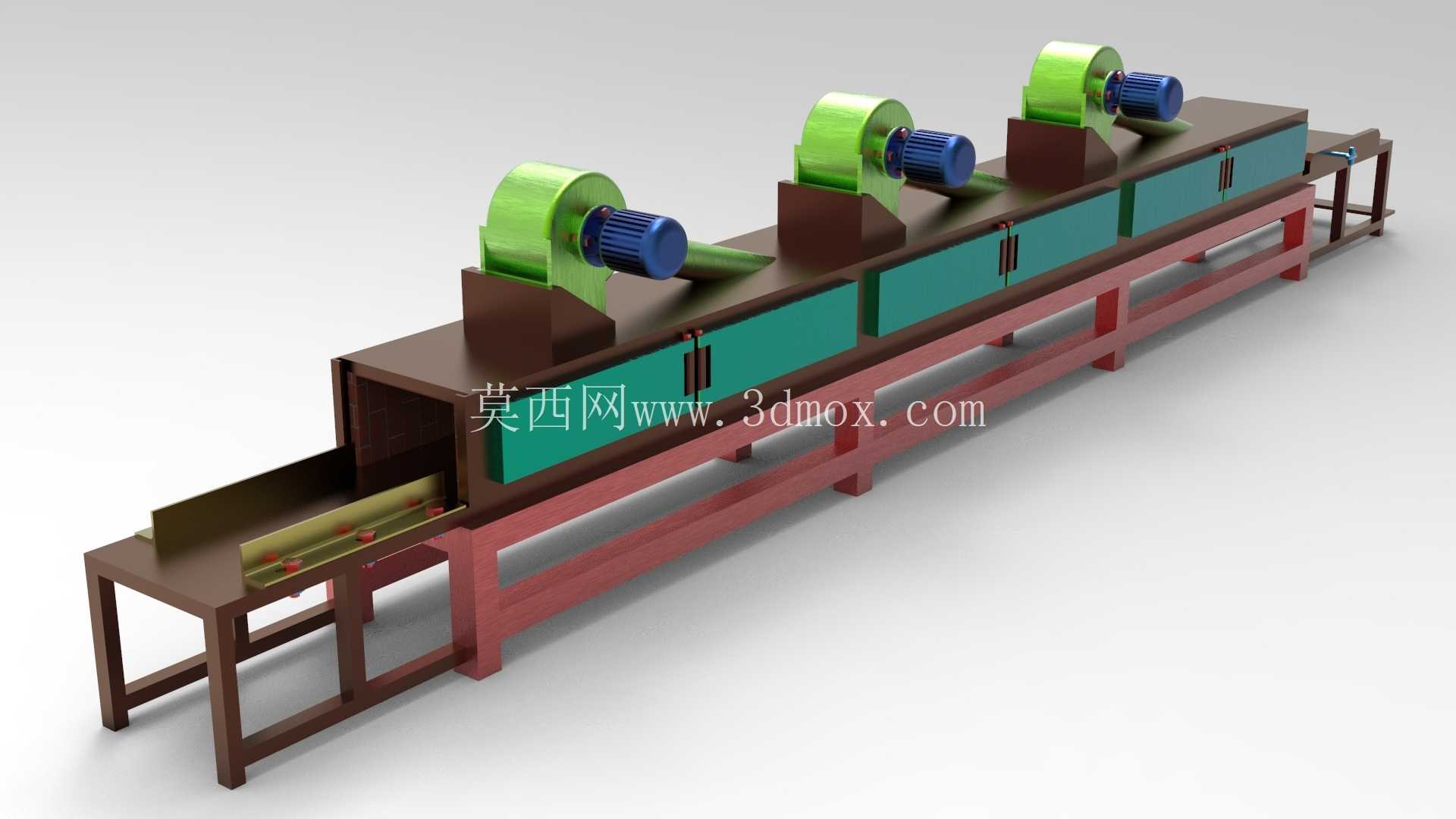

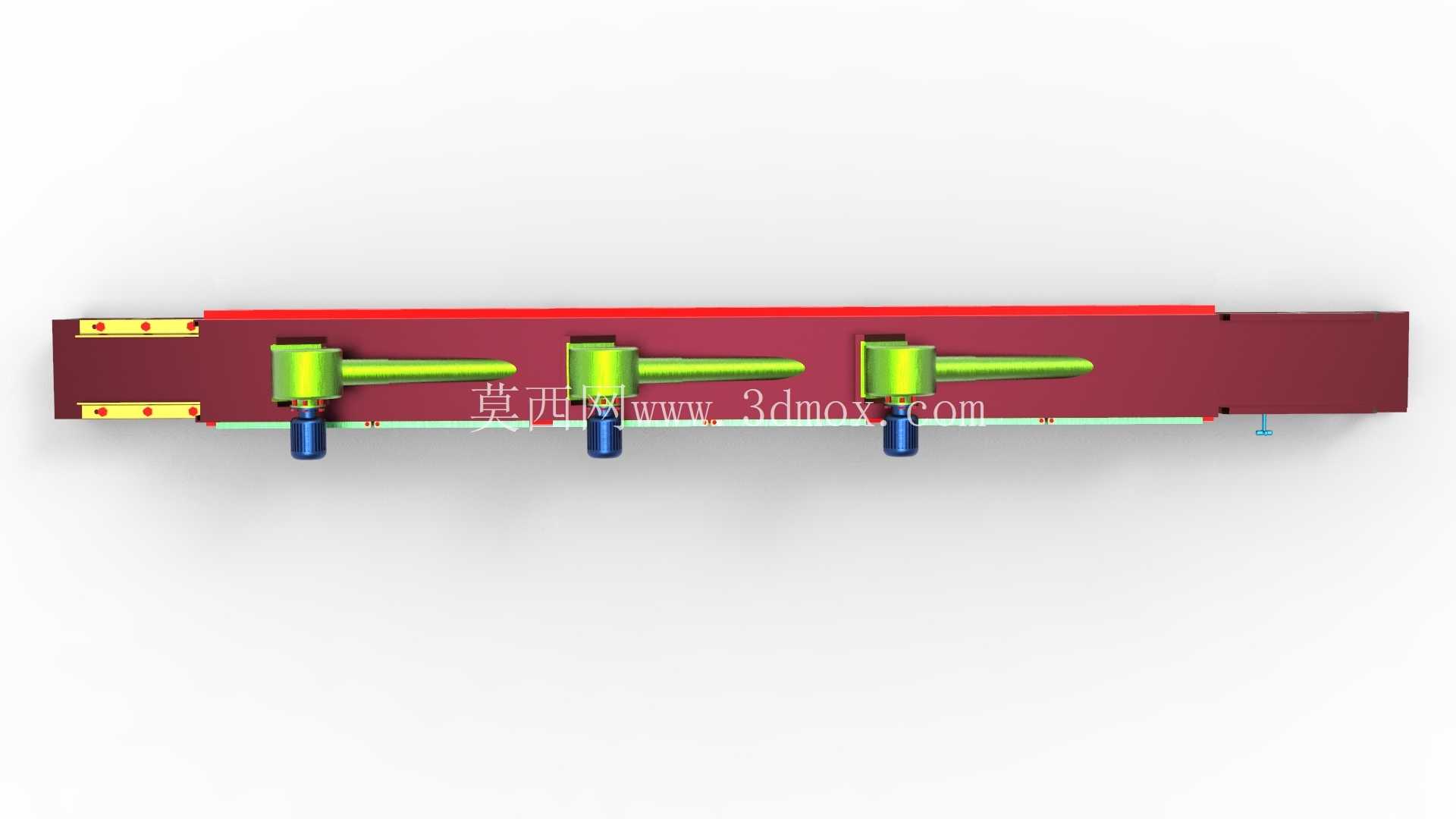

　　这套连续式隧道炉加热输送机构，主要面向铸造工序后端的工件烘干、时效除氢、涂层固化类连续作业场景，在中小型铸件、压铸件的批量后处理线中应用十分普遍，相比间歇式箱式炉，其连续进出料的结构能大幅减少工件上下料的等待空耗，适配节拍稳定的流水线生产模式。从结构布局来看，整机采用长条形卧式框架设计，底部支撑框架采用型钢焊接成型，支腿位置预留了地脚螺栓安装孔，可直接固定在车间硬化地面上，安装时需保证整机长度方向的水平度偏差不超过千分之二，避免输送网带或链板运行时出现跑偏蹭边的问题。

　　炉体主体沿输送方向分段设置，每段炉腔顶部独立配置离心风机与电加热单元，风机蜗壳采用侧出风结构，可将加热后的热风在炉腔内形成上下循环的对流场，避免炉内出现局部温度死角，保证输送面上不同位置的工件受热均匀度控制在±5℃以内，每段炉体的侧部都设置了可快速开启的检修门，门体边缘采用耐高温密封胶条压合，日常维护时可直接打开对应段的检修门更换加热管、清理炉内积尘，不需要拆解整段炉体。进料端设置了独立的工件上料台，台面高度与输送面齐平，操作人员可直接将待处理工件摆放在输送载体上，无需额外抬升作业，出料端延伸段设置了自然冷却区，工件从高温炉腔送出后可在该段完成初步降温，避免出料时温度过高烫伤操作人员，同时减少工件急冷产生的形变问题。

　　输送机构采用链板搭配耐高温导轨的结构，链板材质选用耐热铸铁，可长期在300℃以内的炉温环境下稳定运行，导轨沿机架长度方向通长布置，承托链板的回程与承载段，避免长期受热后链板下垂卡滞，驱动单元设置在出料端下方，采用减速电机搭配链轮传动，输送速度可通过变频调节，适配不同工艺要求下的工件在炉停留时间。设计时特意将风机与加热单元的安装座做了隔热垫高处理，避免热量直接传导到电机端导致电机过热烧毁，炉体外壳与内部保温层之间预留了空气隔热层，外壳表面温度可控制在40℃以内，减少车间环境的热辐射影响。整机的电气走线全部沿机架侧面的布线槽布置，高温段的线缆采用耐高温玻璃纤维套管防护，避免长期受热出现线缆老化短路的问题。

　　从安装边界来看，整机长度方向需预留至少1.2米的两端操作维护空间，宽度方向两侧各预留0.8米的检修通道，进料端可对接前序的铸件清理工位，出料端可对接后续的质检、包装工位，直接嵌入现有生产流水线中使用，不需要对原有车间布局做大幅调整。炉腔的有效通过高度根据常规中小型铸件的尺寸设计，可满足高度在200mm以内的工件连续通过，若处理更高尺寸的工件，可通过调整机架支腿高度、抬升炉体上盖的方式快速适配，不需要重新制作整段炉体结构。每段炉体的温度可独立控制，可根据工艺需求设置不同段的温度曲线，比如进料段设置低温预热区，中间段设置恒温加热区，出料前段设置缓降温区，适配不同材质铸件的热处理工艺要求，避免工件因升温速度过快产生应力开裂。
