立式框架式铸造工位压合作业工装结构

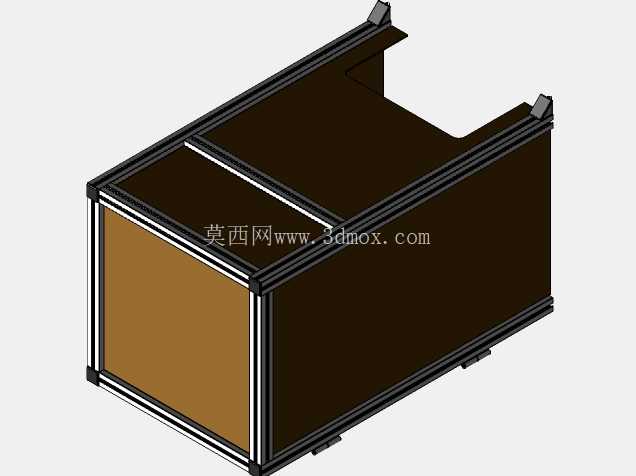

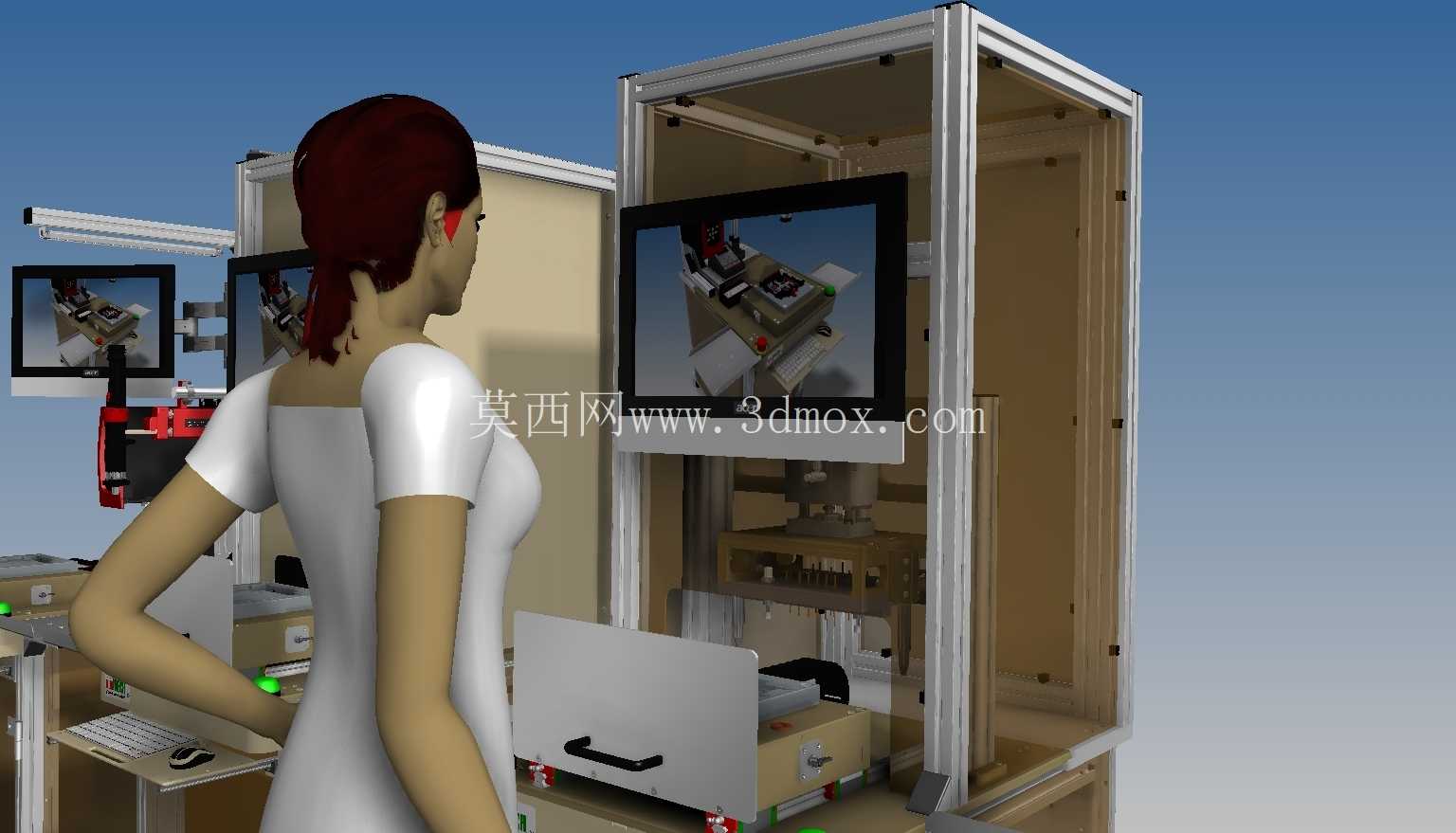

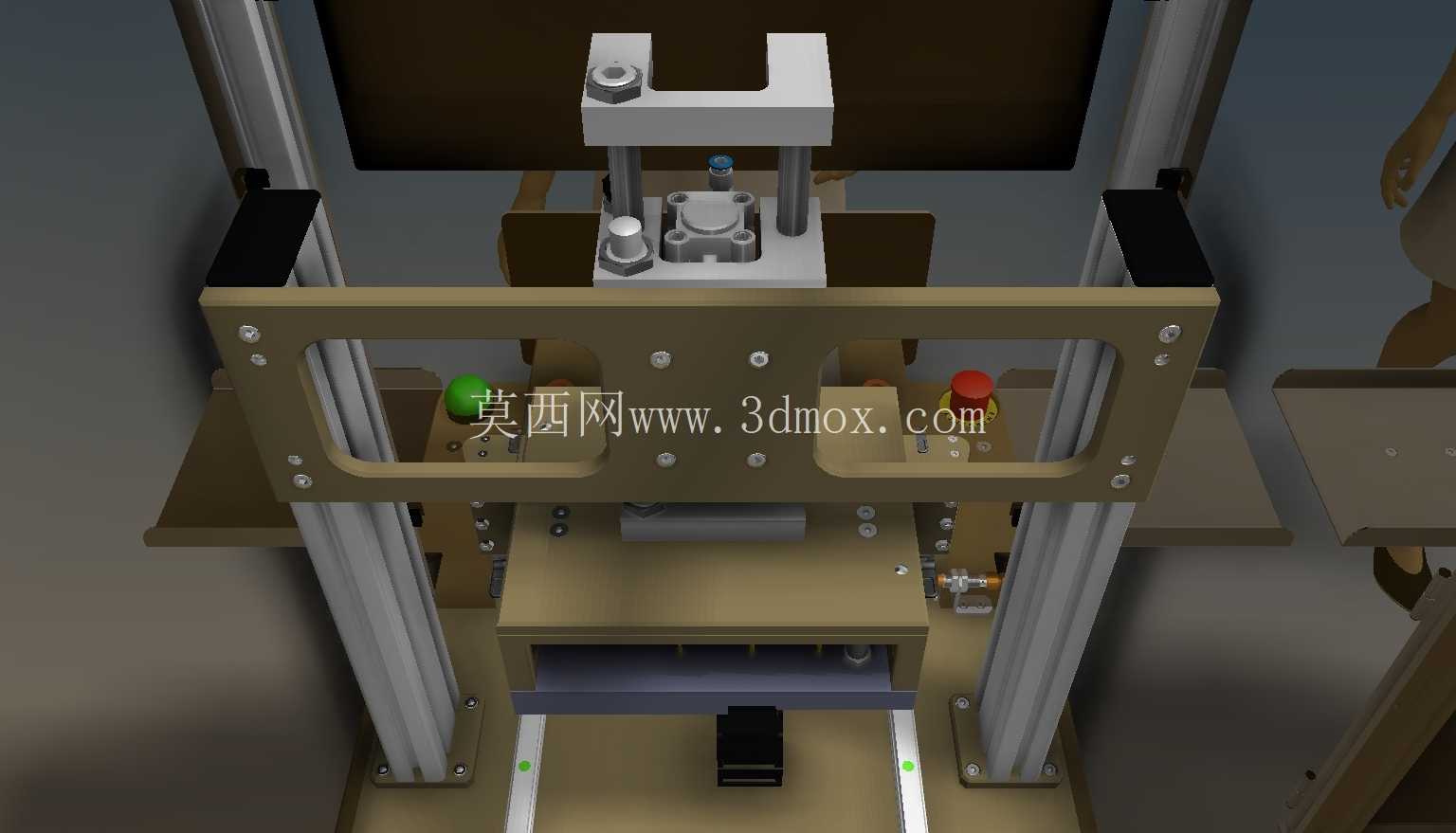

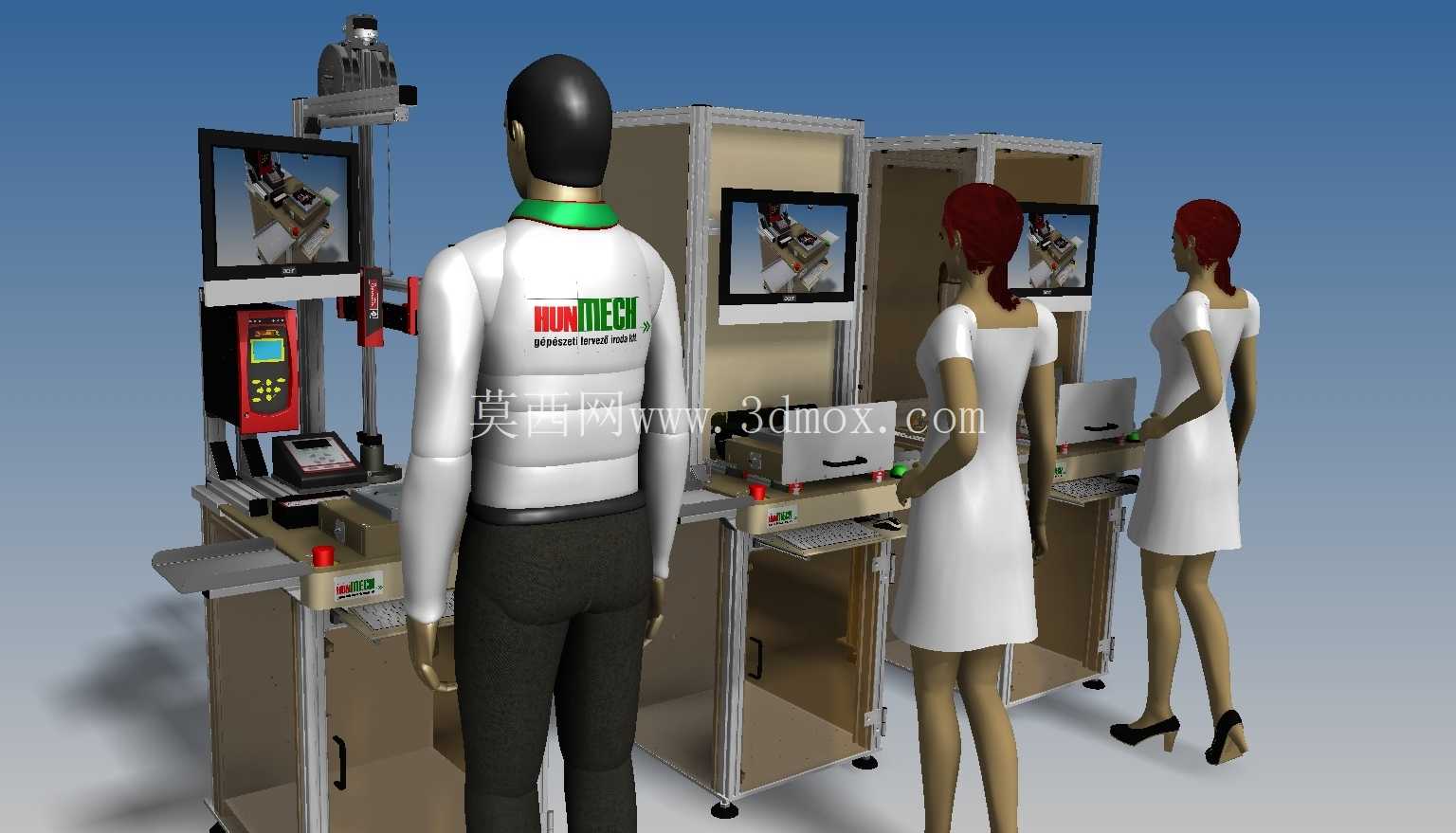

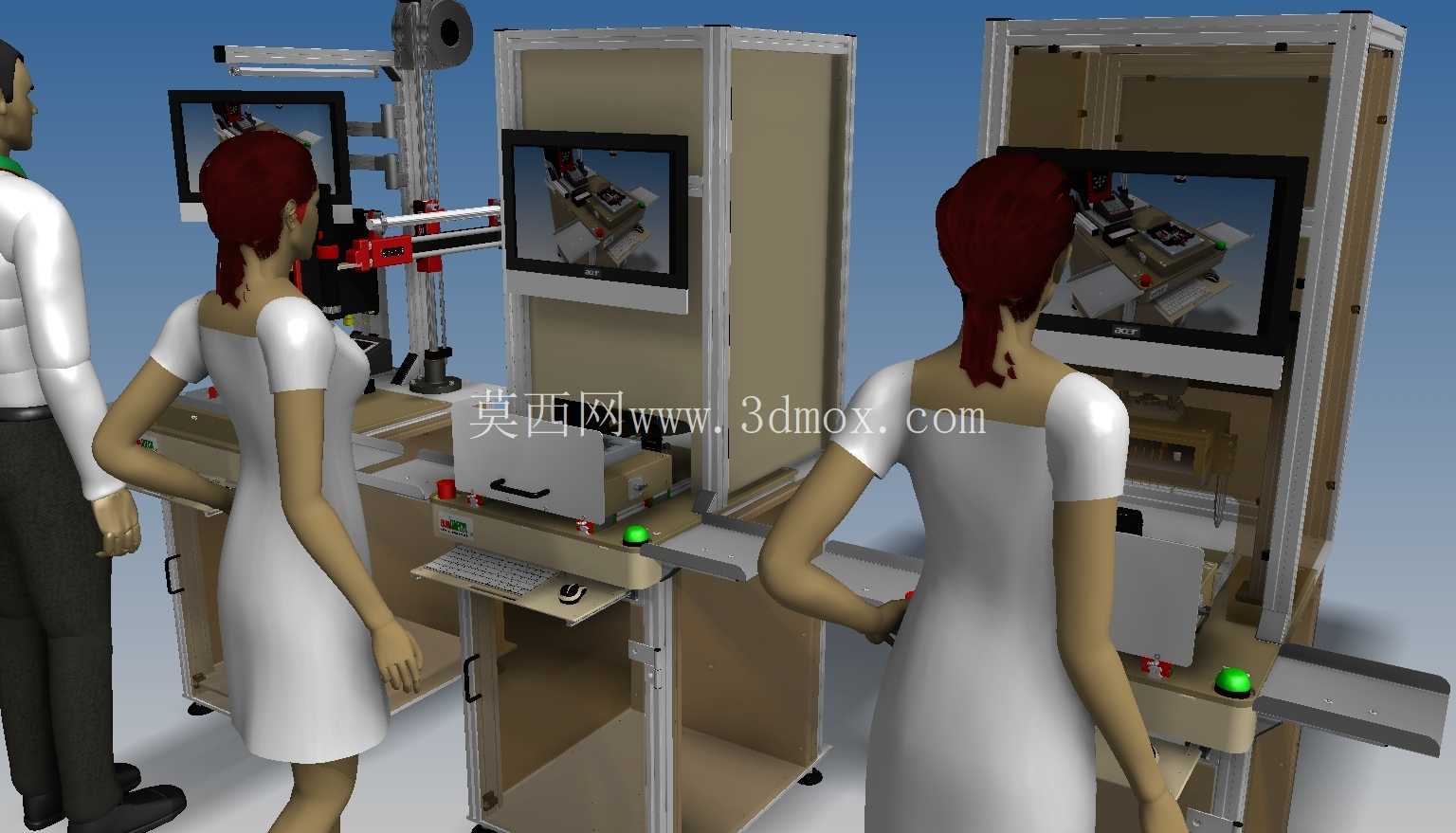

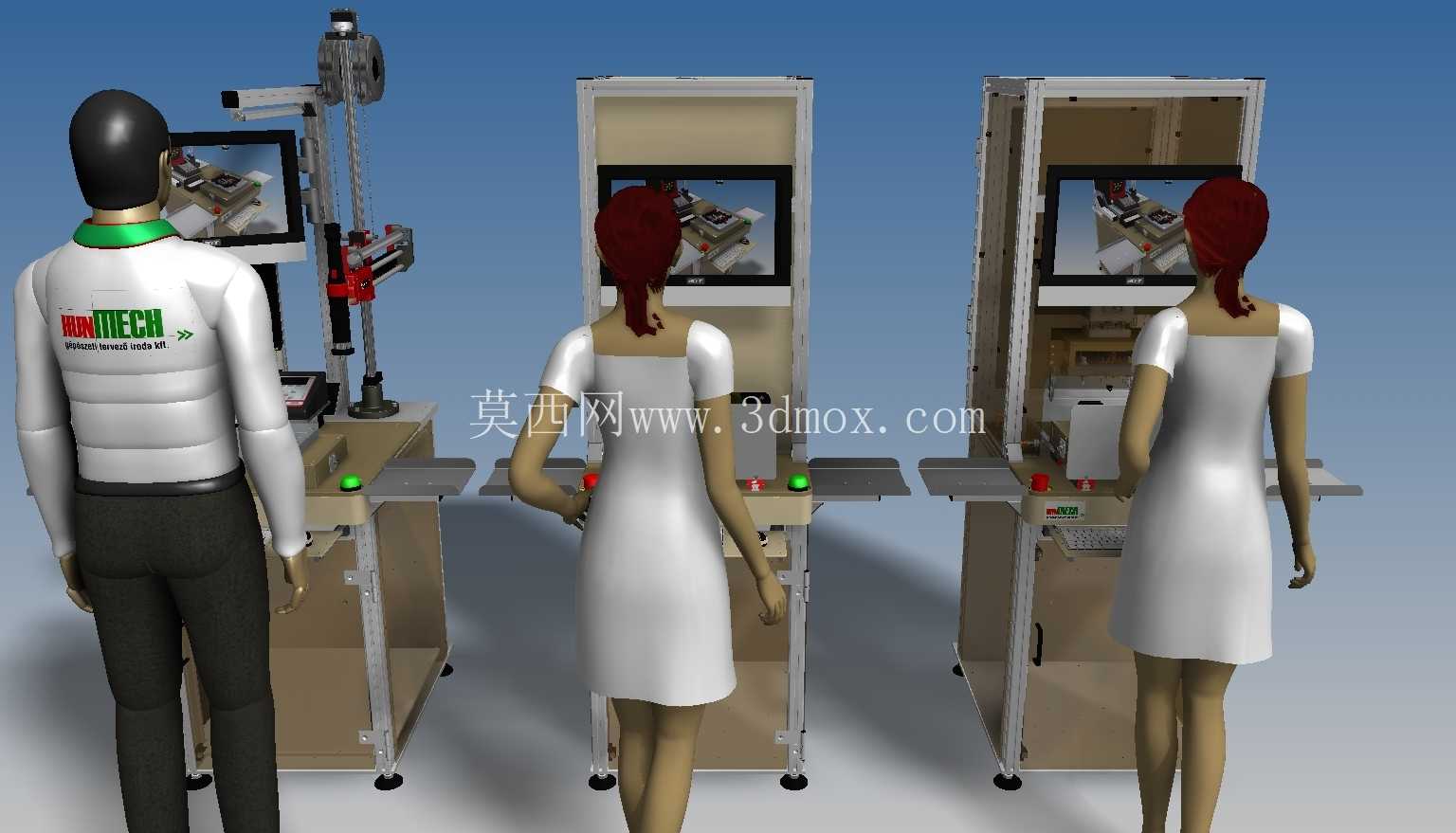

　　这套工装结构主要面向中小型铸件后处理工序的压合作业场景，适配铸造车间清整工段的工位布局需求，可直接嵌入现有铸件打磨、组芯、合型的流水线工位间隙，无需对原有车间地面做大规模改造。从结构布局来看，整体采用双立柱铝型材搭建竖向支撑框架，型材选型兼顾机架刚性与轻量化需求，立柱底部通过带定位销的安装脚板与工位工作台面锁固，安装边界控制在常规单人作业工位的占地范围内，操作侧预留足够的工件取放空间，后侧预留气动或电控元件的走线走管槽位，避免管线外露干扰作业。上部的压合执行单元采用导向轴搭配直线轴承的运动副，保证压头下行过程的同轴度，压头安装位预留标准接口，可根据不同铸件的压合需求更换适配的压头工装，无需改动主体机架结构。

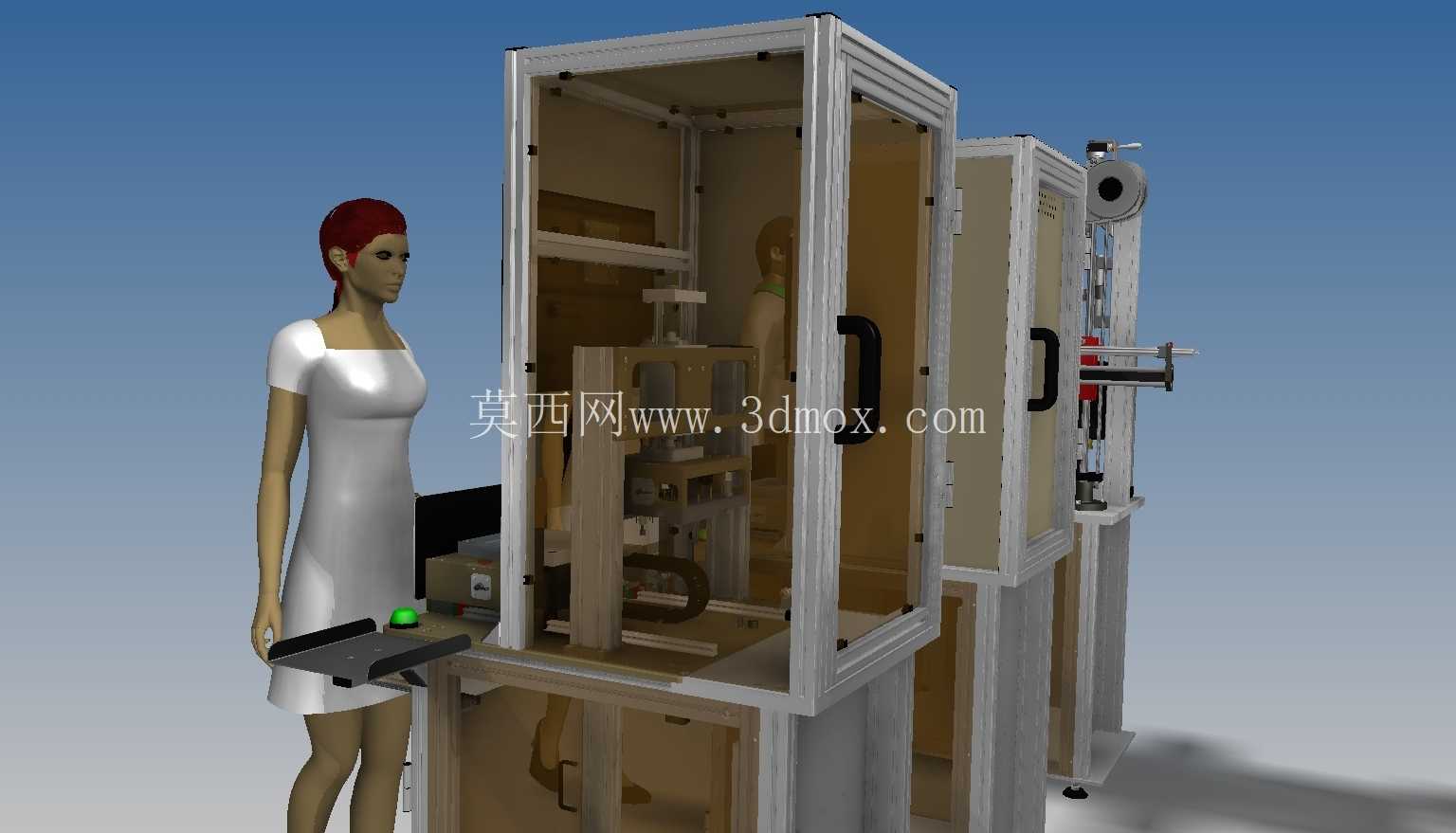

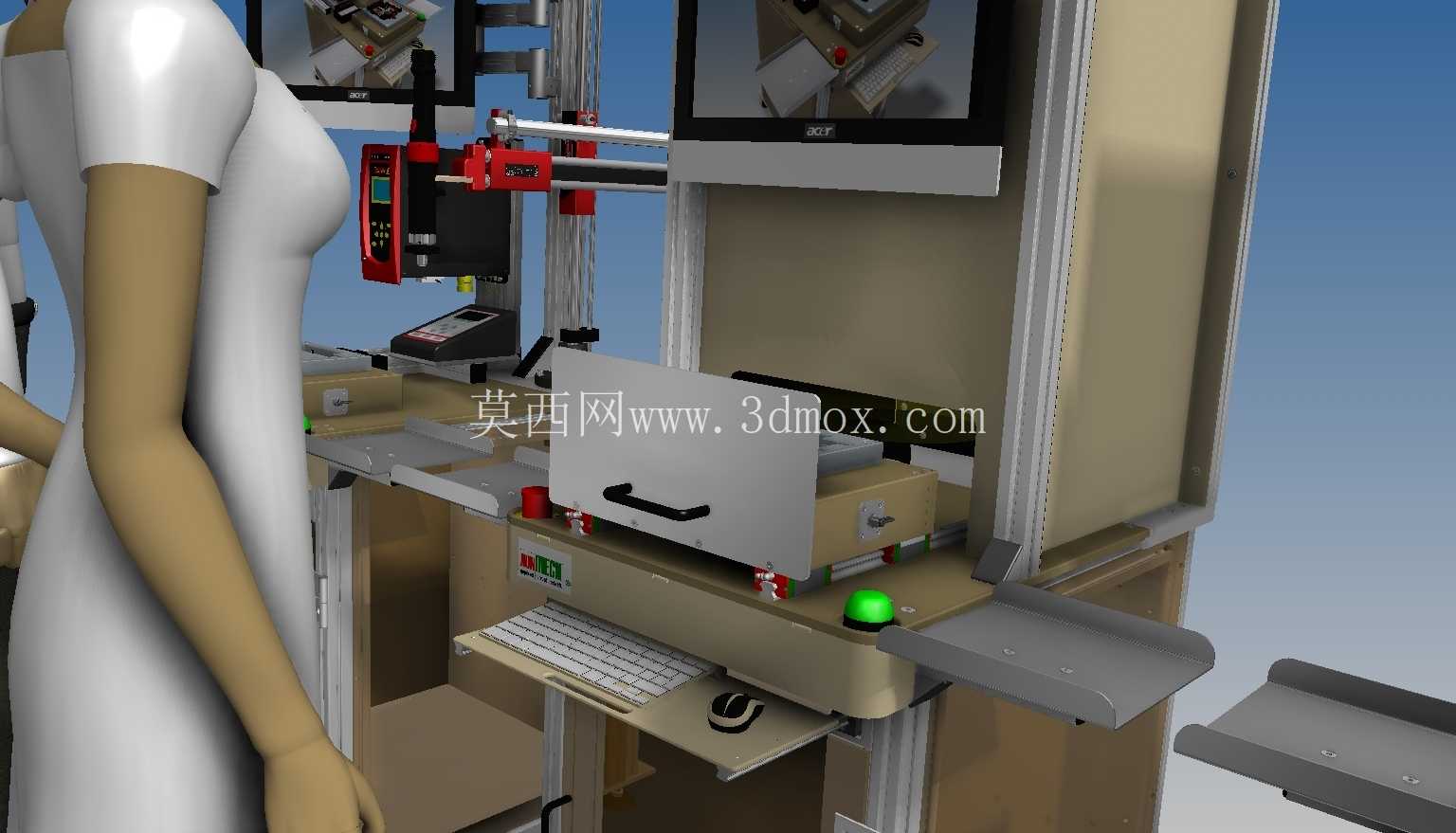

　　中部的工件承载平台设置了可调节的定位挡块，挡块采用T型槽安装方式，可沿平台的X、Y两个方向调整位置，适配不同外形尺寸的铸件定位需求，平台表面做了耐磨处理，避免长期作业过程中铸件磕碰造成平台表面凹陷影响定位精度。操作侧的机架横梁上集成了作业控制按钮，包含双手启动按钮与急停按钮，按钮布局符合人机工程学要求，作业人员站立操作时无需过度抬手或弯腰即可触达，急停按钮采用醒目的红色蘑菇头样式，触发行程短，可在异常工况下快速切断设备动力。机架两侧设置了透明防护挡板安装位，可根据车间安全规范加装亚克力防护板，防止压合作业过程中碎屑飞溅伤人，同时不影响作业人员观察压合过程的工件状态。

　　从设计思路上，这套结构优先考虑了工位适配性，所有连接部位均采用标准紧固件装配，无焊接结构，方便拆解转运，可根据车间产能调整需求快速移位到其他工位复用；运动部件的选型全部采用通用标准件，后期维护更换时无需定制特殊配件，可降低设备运维成本。压合行程的上下限位均设置了缓冲组件，避免压头硬接触造成工件损伤或机构变形，限位位置可通过调节螺母快速调整，适配不同高度的铸件压合需求。机架底部的安装脚板设置了长条形调节孔，可在安装时微调整机的水平度，抵消工作台面的平面度误差，保证压合运动方向与承载平台的垂直度。

　　在实际生产场景中，这类工装可完成铸件砂芯压合、铸件嵌件压装、浇口余料冲切等多类作业，通过更换上部压头与下部定位工装即可快速切换作业功能，无需重新搭建主体结构，适合多品种小批量的铸造生产场景，相比专用压合设备具备更高的柔性，同时设备成本远低于专用液压机，适合中小铸造企业的工位升级改造。结构设计过程中充分考虑了作业人员的操作习惯，工件取放区域无突出的结构件干涉，压合作业区域的开口高度满足常见中小型铸件的取放需求，无需作业人员过度抬举工件，降低长期作业的劳动强度。电气与气动元件的安装位全部设置在机架后侧的防护区域内，避免作业过程中工件磕碰造成元件损坏，同时方便维修人员从设备后侧开展维护作业，不占用正面的操作空间。
