工业级电子数显游标卡尺结构设计

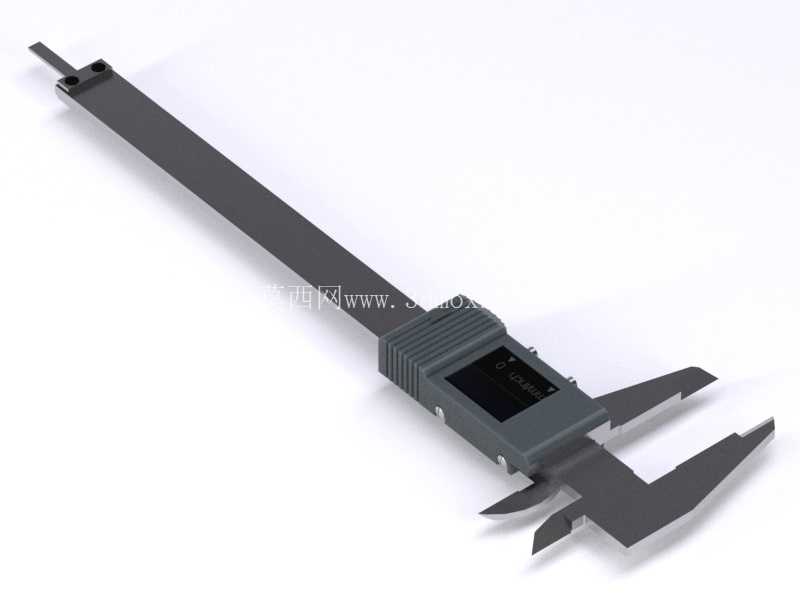

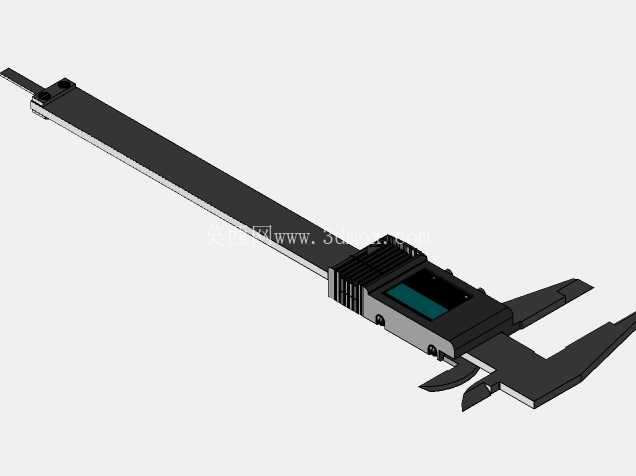

　　在机械加工现场的工位旁、质检室的大理石检测平台上、五金装配的流水线边，数显游标卡尺是一线操作和质检人员随手取用的基础测量器具，相比传统带刻度的机械式游标卡尺，数显版本直接通过容栅传感模块输出测量数值，省去了人工对齐刻度、估读小数的环节，能有效降低长时间重复测量带来的视觉疲劳与读数误差，尤其适合批量零件的快速尺寸抽检场景。这款数显卡尺的整体结构遵循常规手持量具的人机工程逻辑，主尺身采用长条形平直结构，作为整个测量行程的基准载体，尺身表面做了哑光耐磨处理，避免车间强光反射干扰读数，同时尺身边缘做了微小倒角处理，防止操作人员拿取时被锐边划伤。

　　尺身前端集成了两组测量爪，内侧的一组内测量爪用于测量工件的内径、槽宽等内轮廓尺寸，外侧的外测量爪用于测量工件的外径、长度、厚度等外轮廓尺寸，尺身尾部还延伸出深度测量杆，可伸入工件的盲孔、台阶槽内测量深度尺寸，单把量具覆盖了常规机械加工中最常用的三类线性尺寸测量需求，不需要频繁更换测量工具，能有效提升现场检测的效率。滑动模块部分集成了数显显示屏、功能按键与锁紧装置，滑动组件与主尺身之间采用精密配合的导向结构，保证滑动过程顺滑无卡顿，同时不会出现横向晃动导致的测量偏差；数显模块支持公制英制单位一键切换，可满足不同图纸标注体系的测量需求，部分场景下还可通过置零功能实现相对测量，快速比对工件的尺寸偏差。锁紧螺钉设置在滑动模块的侧方，操作人员单手持尺时拇指即可方便操作，锁紧后滑动模块可固定在尺身的任意位置，方便取下卡尺后再读取数值，避免移动过程中尺框滑动导致读数变化。从设计边界来看，这款卡尺的整体长度匹配常规0-150mm测量量程的规格，完全可以放入一线操作人员的工具腰包或者质检工位的工具盒内，不需要额外占用较大的存放空间；测量爪的开合角度经过优化，既可以测量小型精密零件的细小尺寸，也能卡入常规中小型机械零件的外轮廓完成测量，不会出现测量爪开口不足无法卡入工件的问题。

　　在实际使用场景中，这类数显卡尺的应用覆盖了从五金零件来料检验、机加工工序间尺寸抽检、装配过程中的配合尺寸确认，到学生金工实习、设备维修现场的尺寸核对等多个场景，相比千分尺它的测量行程更长、测量速度更快，相比钢直尺它的测量精度更高，是平衡了测量效率与测量精度的通用型量具。结构设计上，数显模块的安装位置做了下沉式处理，显示屏表面略低于尺框的上平面，避免日常放置卡尺时显示屏直接接触工作台面被刮花；测量爪的测量面做了淬火硬化处理，长期使用过程中不容易因为频繁接触工件出现磨损，保证测量精度的持久性；深度测量杆与主尺身的导向槽做了同轴度优化，伸出过程中不会出现偏斜，保证深度测量的数值准确。

　　需要注意的是，这类数显量具虽然使用便捷，但在车间现场使用时要避免接触切削液、金属碎屑，防止碎屑进入尺身与滑动模块的配合间隙导致滑动卡滞，同时要避免强磁场环境干扰容栅传感器的正常工作，日常存放时需要在测量面涂抹少量防锈油，放置在干燥的量具盒内，延长量具的使用寿命。从建模逻辑来看，这款卡尺的建模过程需要优先保证主尺身的直线度、测量爪测量面的平面度与相互位置精度，滑动模块与主尺身的配合间隙要控制在合理范围内，既不能间隙过大导致测量偏差，也不能间隙过小导致滑动阻力过大；数显显示屏的位置、按键的布局要符合手持操作的人机习惯，所有棱角位置都要做合理的圆角或倒角处理，还原真实量具的工艺细节，避免出现尖锐的直角边不符合实际产品工艺的问题。
