冷锤锻造膛线加工专用心轴结构设计

在身管类零件的冷精锻加工工序中，这类带螺旋导程槽的心轴是决定膛线成型精度的核心工装部件，和常规回转类心轴的功能定位完全不同，它并非单纯起到工件内孔支撑或定位作用，而是直接参与膛线的塑性成型过程，属于冷锤锻造设备上直接接触工件的成型工装。冷锤锻造工艺加工身管膛线时，会通过多个锤头从工件外圆方向进行高频径向锻打，让套在心轴外部的管坯金属产生塑性流动，逐步填充心轴外圆上的螺旋凸棱型腔，最终在管坯内孔形成符合设计要求的膛线结构，整个加工过程中，心轴需要承受高频冲击载荷、金属流动带来的剧烈摩擦以及瞬时的局部高温，因此这类心轴的结构设计、尺寸精度、表面处理要求都远高于普通传动类心轴。

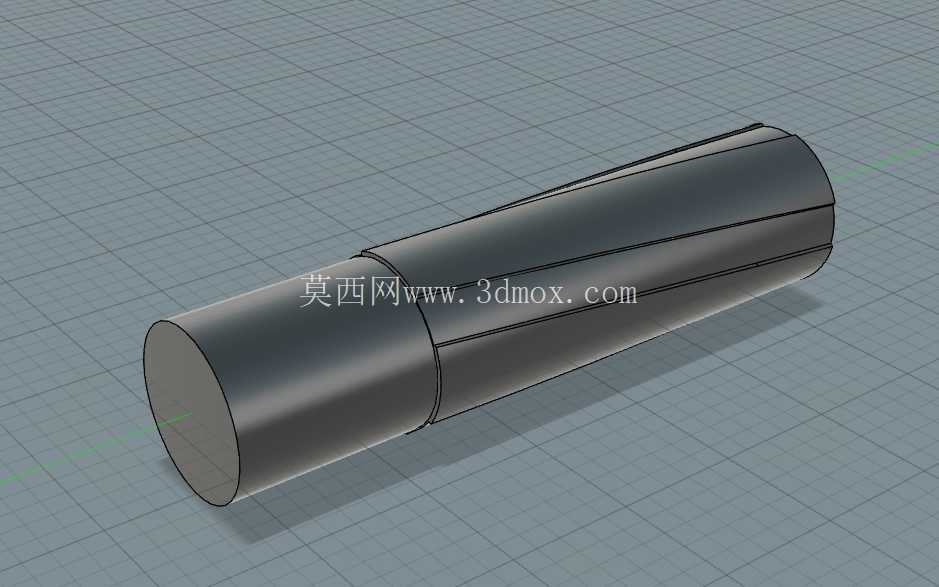

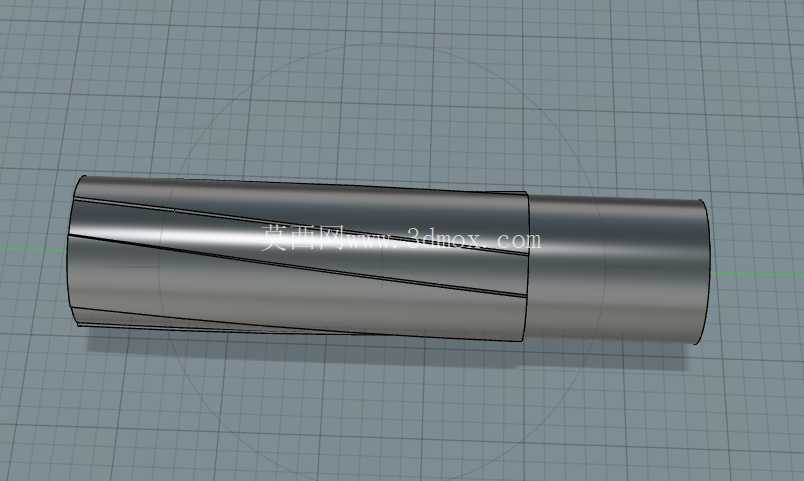

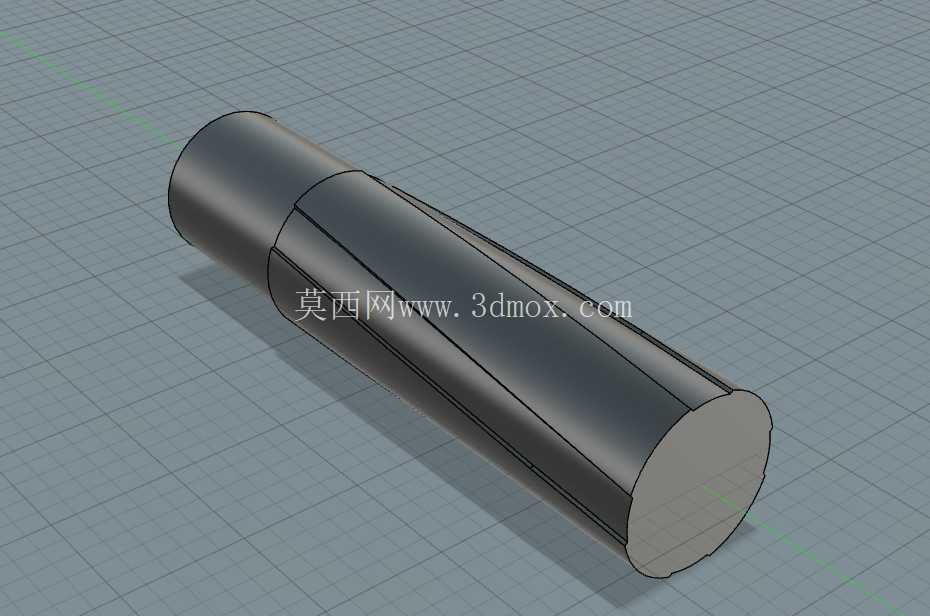

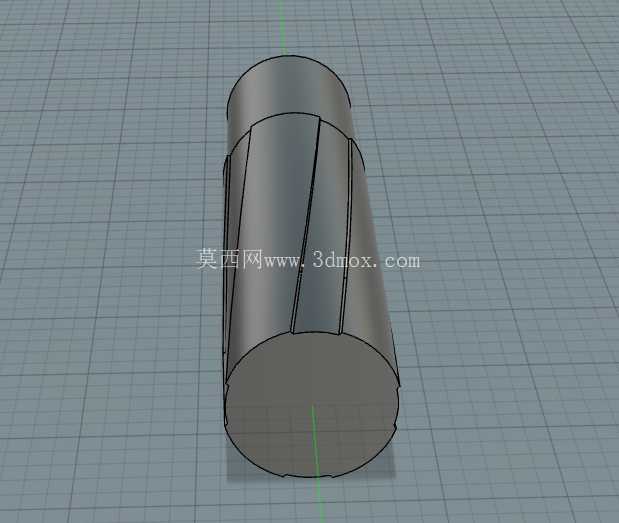

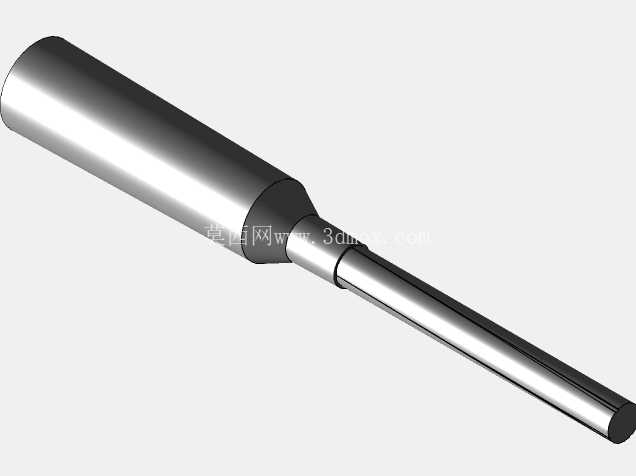

从结构特征来看，这款心轴整体为长圆柱回转体结构，有效工作段直径为7.62mm，总有效工作长度为39mm，外圆周均匀分布多道螺旋走向的成型凸棱，凸棱的截面形状、螺旋导程、径向高度都和成品膛线的参数完全匹配，凸棱之间的过渡圆弧经过反复优化，避免锻打过程中金属流动受阻出现折叠、裂纹等锻造缺陷。心轴的非工作段会设计对应的装夹定位结构，和冷锻设备的芯杆连接，保证心轴在锻打过程中不会出现轴向窜动或周向转动，同时要保证心轴的轴线和管坯的进给轴线、锤头的打击中心完全重合，否则会出现膛线偏心、导程误差超差、阳线宽度不均等质量问题。

设计这类心轴时，首先要匹配冷锤锻造设备的加工参数，包括管坯的进给速度、锤头的打击频率、单次锻打的压下量，这些参数会直接决定心轴上螺旋成型段的导程角设计，如果导程角和管坯的轴向进给速度不匹配，锻打过程中会出现心轴被金属带动扭转的情况，轻则造成膛线导程超差，重则会扭断心轴造成设备故障。其次要考虑金属塑性流动的填充率，心轴上成型凸棱的边缘不能设计成尖锐直角，必须留有微小的圆角过渡，一方面可以减少锻打过程中金属流动的阻力，让管坯金属能够完全填充凸棱之间的凹槽，保证膛线阳线的轮廓饱满度，另一方面也能减少应力集中，提升心轴的抗冲击疲劳寿命，避免在高频锻打过程中凸棱边缘出现崩缺。

从安装边界来看，这类心轴装入设备芯杆后，工作段的径向跳动必须控制在微米级，因为7.62mm口径的身管对膛线的同轴度要求极高，如果心轴工作段的径向跳动超过允许范围，锻打出来的身管会出现壁厚差超差、膛线同轴度不合格的问题，直接影响后续射击时的精度表现。心轴的轴向定位需要设计可靠的锁紧结构，因为锻打过程中金属轴向流动会对心轴产生持续的轴向推力，如果锁紧结构不可靠，心轴出现轴向位移，会导致整根身管的膛线起始位置偏移，直接造成工件报废。

在实际生产场景中，这类心轴属于消耗类工装，每加工一定数量的工件后就需要检查表面磨损情况，当成型凸棱的磨损量超过设计公差后就需要更换，因此在三维建模阶段就需要考虑后续的加工工艺性，成型段的曲面要保证可以通过外圆磨床配合螺旋靠模完成精加工，表面粗糙度要达到镜面级要求，减少锻打过程中和金属的摩擦阻力，同时也能提升心轴的使用寿命。建模过程中需要重点校验螺旋凸棱的导程一致性，每一条凸棱的螺旋线轨迹必须完全一致，周向等分误差要控制在极小范围内，否则锻打出来的膛线会出现阴阳线宽度不均的问题，无法满足身管的设计要求。另外还要考虑心轴的材料热处理后的变形量，在建模时预留合理的精加工余量，保证热处理后可以通过精加工达到最终的尺寸精度要求，避免因为热处理变形导致心轴报废。
