金属板材冲压用组合折弯工装结构

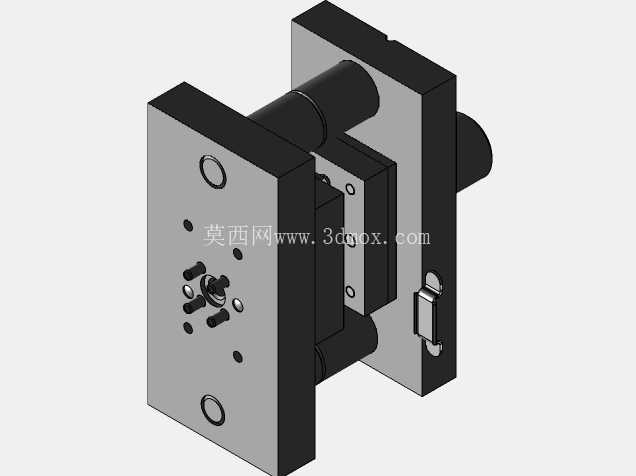

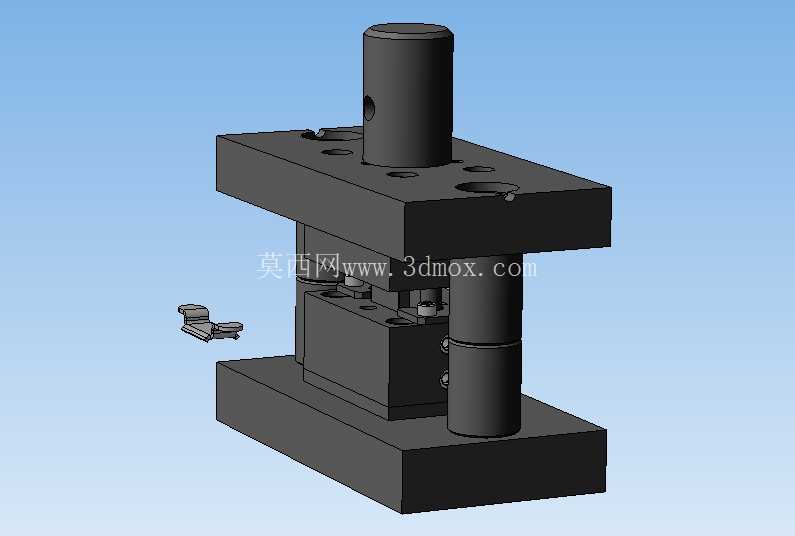

　　在五金冲压加工车间的批量钣金件生产环节，这类组合折弯结构是完成小尺寸异形金属件弯折成型的核心工装，常配套安装在普通开式压力机的滑块与工作台面之间，替代单工序折弯工装完成多道弯折特征的一次成型，减少工件在不同工序间的周转装夹次数，有效降低小尺寸冲压件的形位公差累积。整套工装采用上下模分体式的模架承载结构，上模部分通过顶部的模柄与压力机滑块定位连接，模柄的圆柱直径按照常规压力机的安装孔尺寸做适配设计，装配时直接插入滑块的模柄孔后通过侧顶丝锁紧即可完成固定，不需要额外加工定制连接法兰，适配车间内多数通用吨位的冲压设备。

　　上下模架之间设置了对称布置的导柱导套结构，导柱与下模座过盈压装固定，导套嵌入上模座的对应安装孔内，合模过程中导柱先导入导套完成上下模的精准对位，避免合模时凸凹模出现错位啃模的问题，导柱的有效导向长度覆盖整个冲压行程，即使在高速连续冲压的工况下也能保证上下模的对位精度控制在0.02mm以内。下模部分采用模块化的镶块组合设计，不同弯折角度的成型凹模做成独立的可更换镶块，通过内六角螺钉与下模座定位锁紧，当需要加工不同弯折形状的工件时，不需要更换整套模架，只需要拆卸更换对应的凹模镶块与匹配的上模凸模即可，大幅缩短工装换型的调试时间，尤其适合多品种小批量的钣金件加工场景。上模的凸模部分同样采用分体式固定结构，成型工作端通过压板与上模座锁紧，凸模的成型圆角根据加工板材的厚度做了对应适配，针对1-2mm厚度的冷轧钢板弯折场景，凸模圆角设置为板材厚度的1.5倍，避免弯折过程中工件外侧出现拉伸开裂的问题，凹模的入模圆角做了抛光处理，降低板材成型过程中的滑动阻力，减少工件表面的拉伤划痕。整套工装的闭合高度、开模行程都按照常规16吨-25吨开式压力机的参数范围做设计，下模座的安装孔位间距匹配标准压力机工作台的T型槽尺寸，安装时直接通过T型螺栓压紧固定即可，不需要额外加工转接板。

　　在实际生产场景中，这类组合折弯工装常用来加工小型五金支架、电器安装弹片、家具连接配件等带有多道弯折特征的钣金零件，一次合模动作即可完成工件上两个不同角度的弯折成型，相比单工序逐次折弯的加工方式，生产效率可以提升60%以上，同时因为减少了多次装夹的定位误差，工件的弯折角度一致性更好，批量加工时的尺寸稳定性更高。模座部分采用45号钢调质处理，整体硬度控制在HB220-250之间，保证足够的结构刚性，承受冲压过程中的交变载荷不会出现变形，成型工作的凸凹模镶块采用Cr12MoV合金工具钢制作，经过淬火回火处理后硬度达到HRC58-62，具备优异的耐磨性，连续冲压数万件后不会出现明显的圆角磨损，保证成型尺寸的长期稳定。

　　导柱导套配合面做了渗碳淬火处理，表面粗糙度控制在Ra0.8以下，配合间隙控制在0.01-0.03mm之间，合模过程滑动顺畅无卡滞，日常维护只需要定期在导柱表面涂抹润滑脂即可，不需要复杂的保养流程。工装的卸料结构集成在上模部分，采用弹性卸料板搭配矩形弹簧提供卸料力，当冲压完成上模回程时，卸料板在弹簧力作用下将卡在上模凸模上的工件推落，避免工件随上模上行带出模面，不需要人工手动取件，适配连续自动化冲压生产线的送料节奏。在设计阶段，整套结构的受力点都做了加强处理，上模座对应凸模安装的位置做了局部加厚，避免长期冲压受力出现凹陷变形，下模座的对应成型位置设置了顶料杆安装孔，可根据加工需求加装顶料装置，将成型完成的工件从凹模内顶出，方便自动化取料机构抓取工件。
