14齿适配428链条摩托车驱动链轮

这款驱动链轮主要适配小排量越野摩托车、改装街车的后传动系统末端，作为发动机动力输出到后轮的核心传动零件，直接匹配428规格常规传动链条，14齿的主动轮齿数设定兼顾了低速扭矩输出与中高速巡航的转速平衡，适合非铺装路面骑行、日常通勤代步两类使用场景，不会出现齿数过少导致低转发闯、齿数过多造成高速无力的匹配问题。

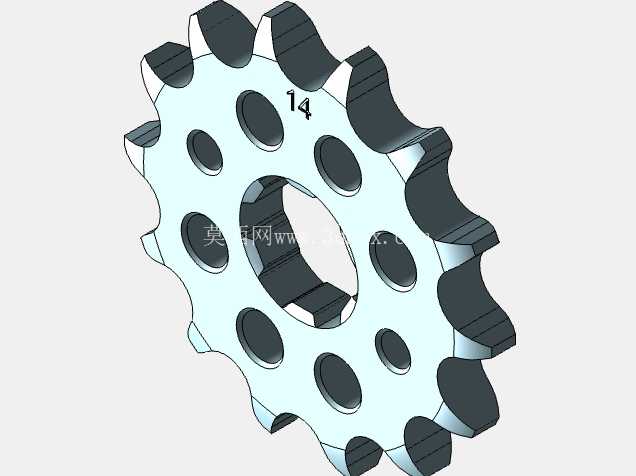

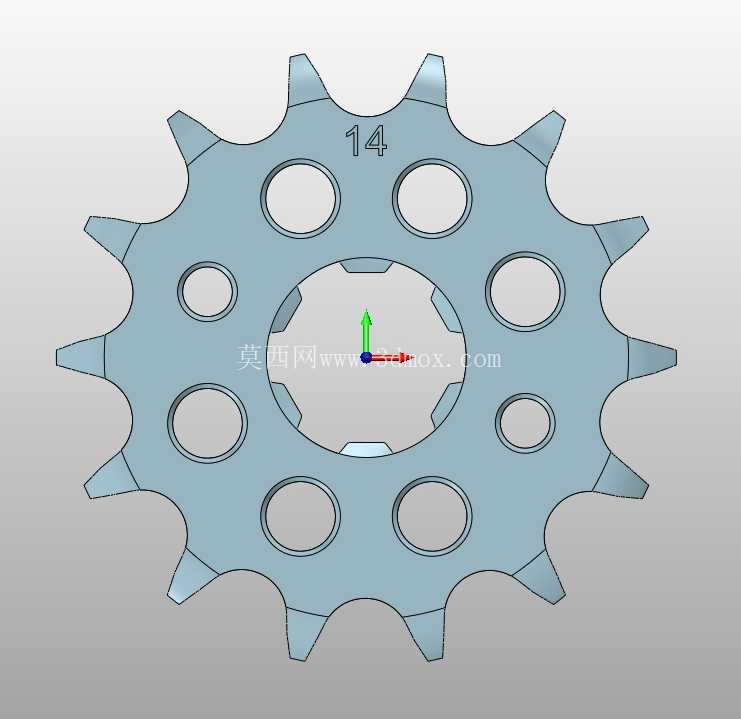

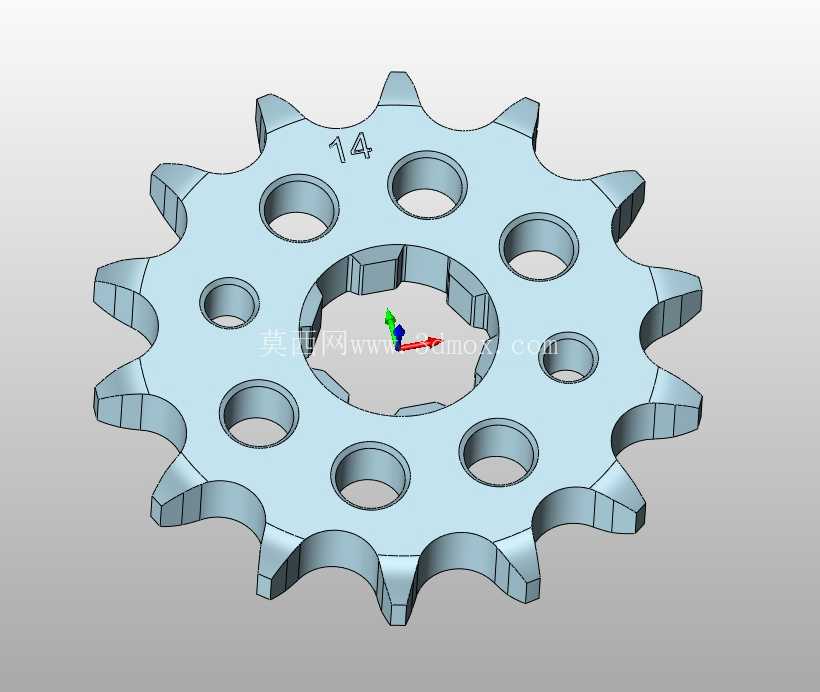

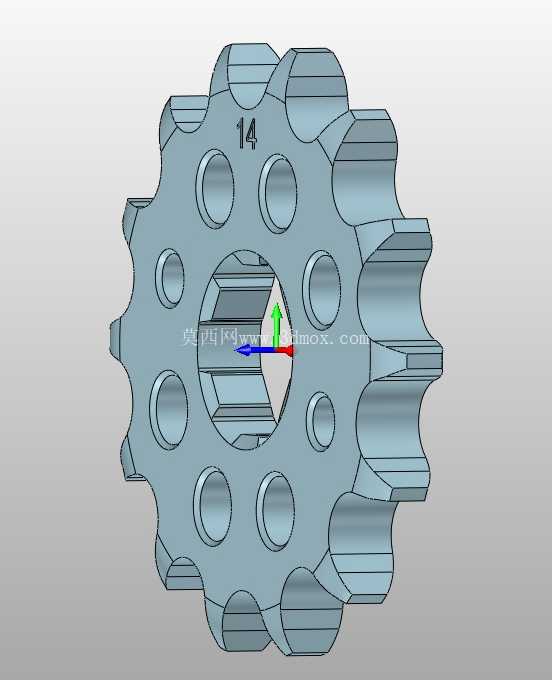

从结构设计来看，链轮中心采用花键孔结构，直接与发动机输出轴的花键段配合，能够传递更大的扭矩载荷，避免平键连接在大扭矩冲击下出现键槽剪切失效的问题，中心孔周边的凸台结构做了等距减重设计，8个环形通孔沿节圆均匀分布，在保证链轮整体结构刚度的前提下，尽可能降低旋转件的转动惯量，减少发动机动力输出的无效损耗，同时也能在链轮运转过程中带走部分啮合产生的热量，降低链条与链轮啮合面的工作温度。链轮齿形的设计严格匹配428链条的节距、滚子直径参数，驱动侧与从动侧的齿面做了差异化侧角处理，啮合导入段做了微小的倒角修形，能够减少链条刚进入啮合时的冲击噪音，同时降低链条滚子与齿顶的刚性碰撞磨损，延长整套传动系统的使用寿命。

安装边界方面，这款链轮的中心花键参数适配常规卧式125、150排量发动机的输出轴规格，M5规格的螺纹孔用于安装链轮固定锁片，安装时锁片卡入输出轴的定位槽后，通过2颗M5螺栓锁紧即可限制链轮的轴向窜动，链轮的整体厚度、齿顶圆直径都经过实际测绘匹配，安装后不会与发动机箱体、链盒外壳发生运动干涉，链轮的端面跳动量控制在合理范围内，能够避免链条运转过程中出现偏磨、掉链的问题。

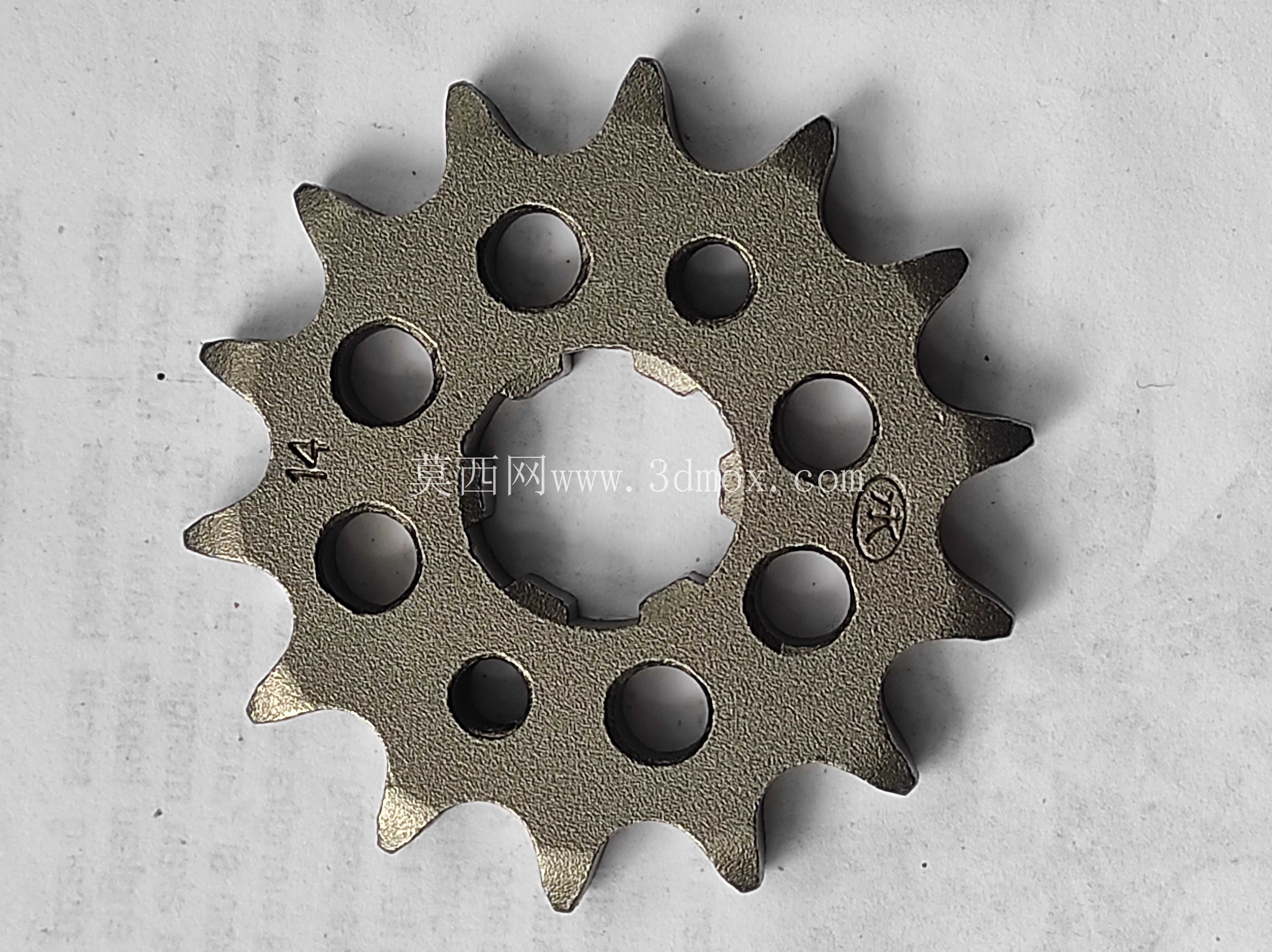

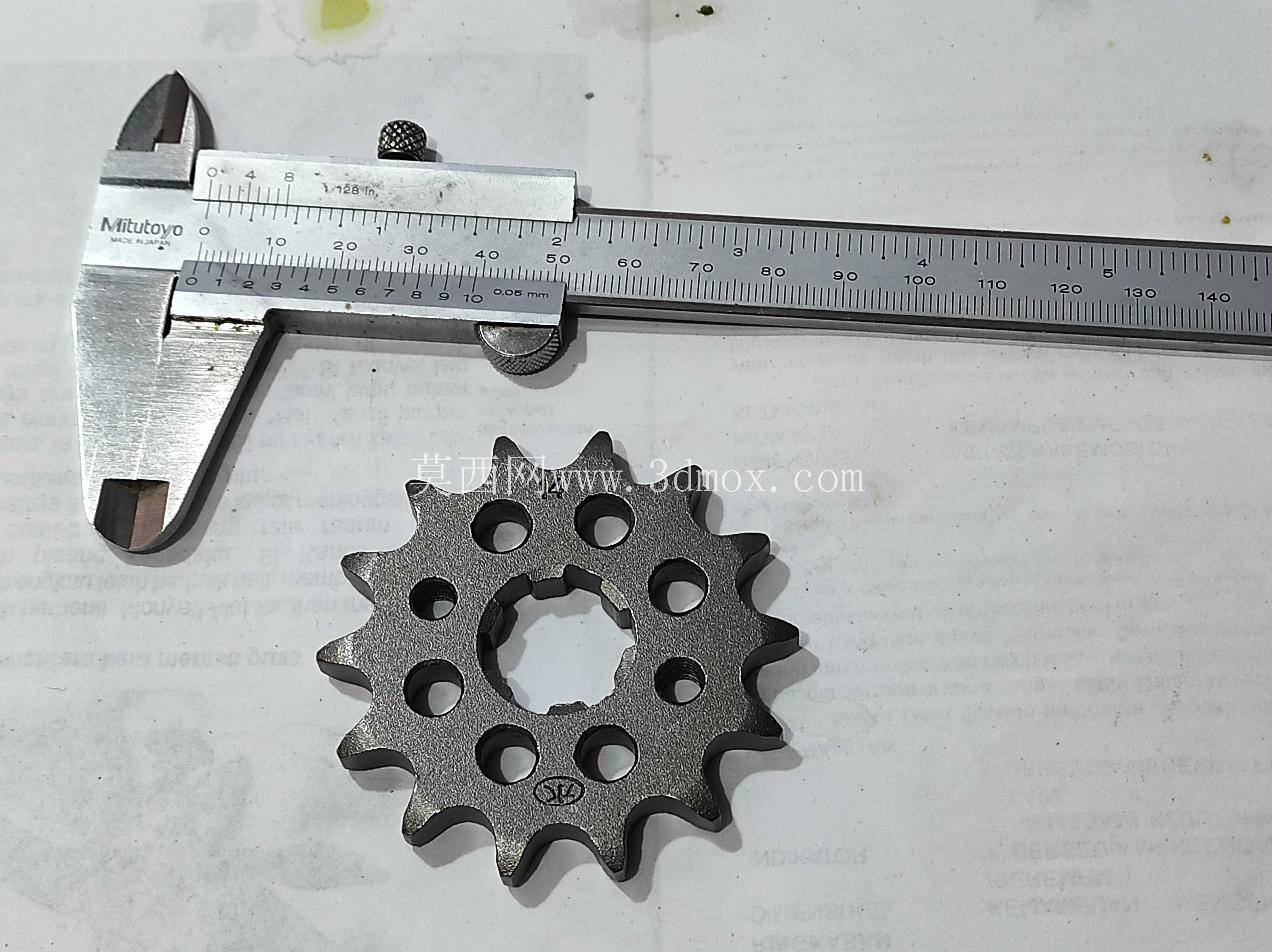

实际使用过程中，这类链轮的齿面经过高频淬火处理后，表面硬度能够满足越野路段频繁加减扭矩、泥沙飞溅工况下的耐磨要求，均匀分布的减重孔也能在骑行过程中减少泥沙在链轮表面积聚，避免泥沙嵌入链条滚子与齿面的啮合间隙造成异常磨损。不同于通用型市售链轮，这款链轮的齿形修形更偏向改装场景的使用需求，侧角的差异化设计能够让链条在松紧度出现小幅变化时，依然保持顺畅的啮合状态，不会出现普通链轮在链条松弛后容易跳齿的问题，适合对传动响应有一定要求的改装用户选用。建模过程中所有尺寸均通过实物卡尺测绘完成，齿形的渐开线参数、花键的配合公差、减重孔的位置度都与实物保持一致，能够直接用于传动系统的装配模拟、改装件的适配校验，也可作为同类链轮设计的参考原型，在建模时已经考虑了链轮加工的工艺性，所有转角处都预留了合理的退刀空间，不需要额外做工艺修正即可用于数控加工的刀路生成。
