欧标四位兼容型电源扩展插排结构设计

日常做工业现场布线、实验室工位配电改造的时候，经常会遇到墙面预留插座数量不足、不同制式插头适配困难的问题，这款四位电源扩展插排的三维结构，就是针对这类场景做的实物逆向建模，完全参照量产实物的结构尺寸还原，没有做夸张的造型改动，能直接用于配电方案的布局校核、配套外壳的二次开模设计参考。

从实际使用场景来看，这类插排主要覆盖三类需求：一是小型生产工位的临时配电，给手持电动工具、检测仪器供电，需要结构耐磕碰，插合稳固不会因为工位拖拽线材出现松脱；二是实验室测试台的多设备供电，要兼容不同采购渠道的仪器插头，避免额外加转接头带来的接触不良风险；三是民用场景的桌面多设备供电，比如工位上的电脑、显示器、充电器同时取电，外壳圆角设计不会刮蹭桌面线材或者人员手臂。

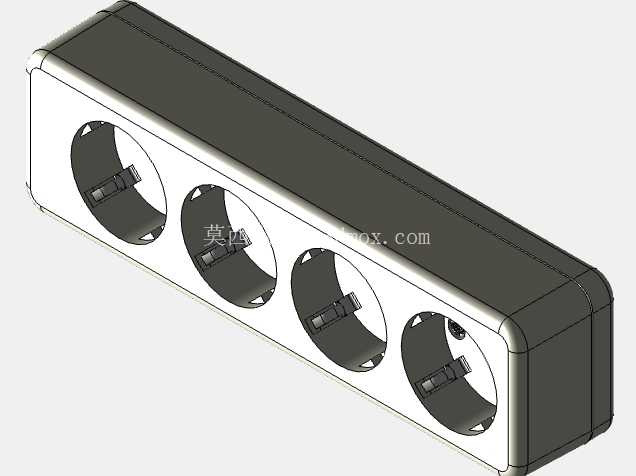

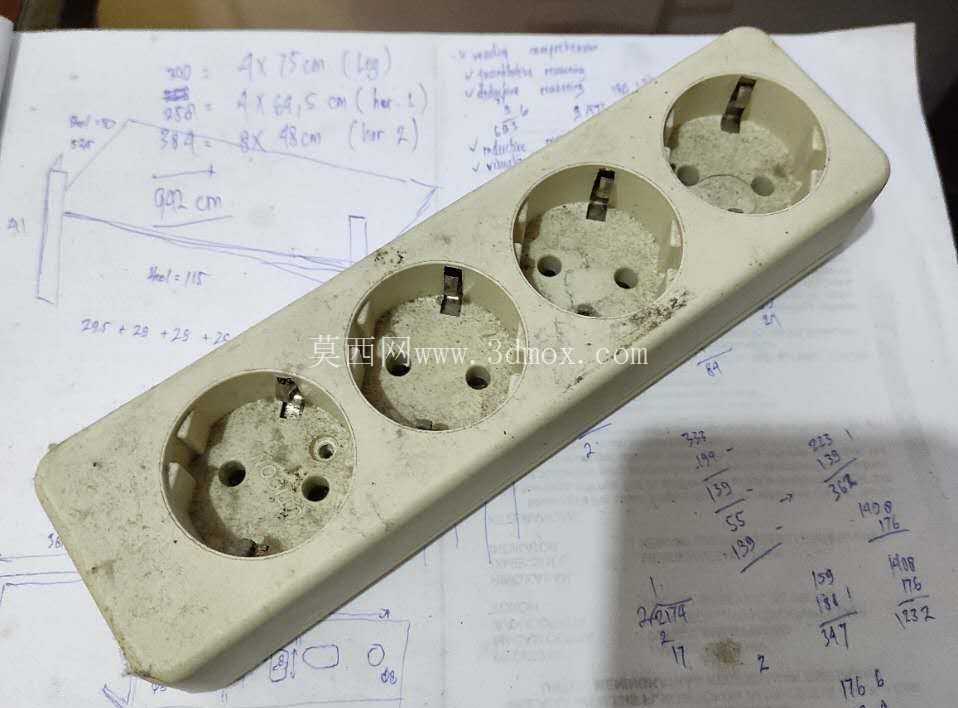

功能设计上，这款插排做了C型和F型插头的兼容结构，四个插孔位沿壳体长度方向等距排布，相邻插孔的中心距留足了大尺寸电源适配器的插接空间，不会出现插了一个适配器就挡住相邻插孔的情况。内部的载流端子结构做了对称式的弹片设计，插套的夹持力按照常规电工产品的标准设定，既能保证插头插入后接触电阻稳定，不会因为长期通电发热出现端子退火的问题，也能让插拔力度处于合理区间，不会出现过紧难拔、过松易掉的情况。壳体侧面预留了电源线出线的防弯折结构，出线位置做了圆弧过渡的护套位，能避免线材反复弯折出现铜芯断裂的问题，适合经常挪动位置的临时配电场景。

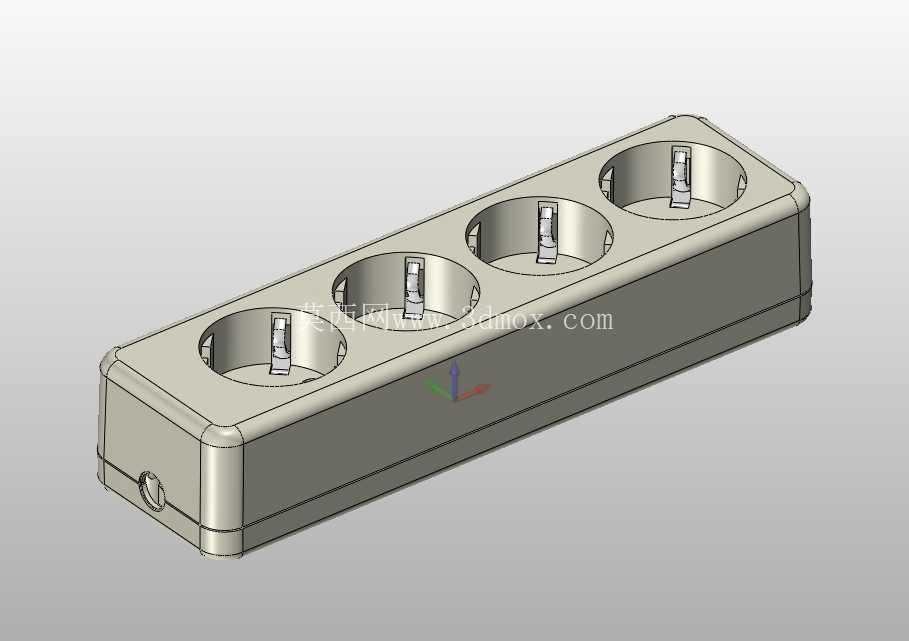

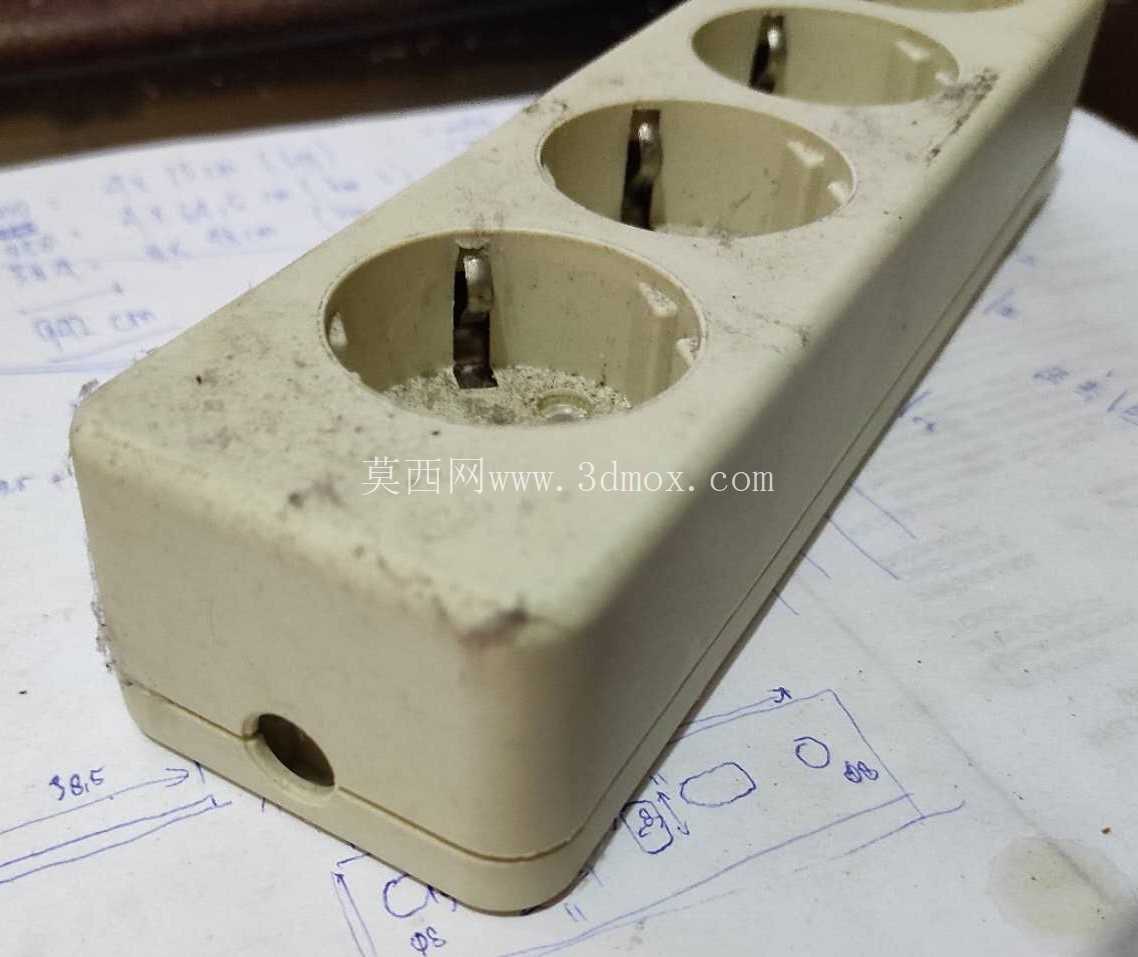

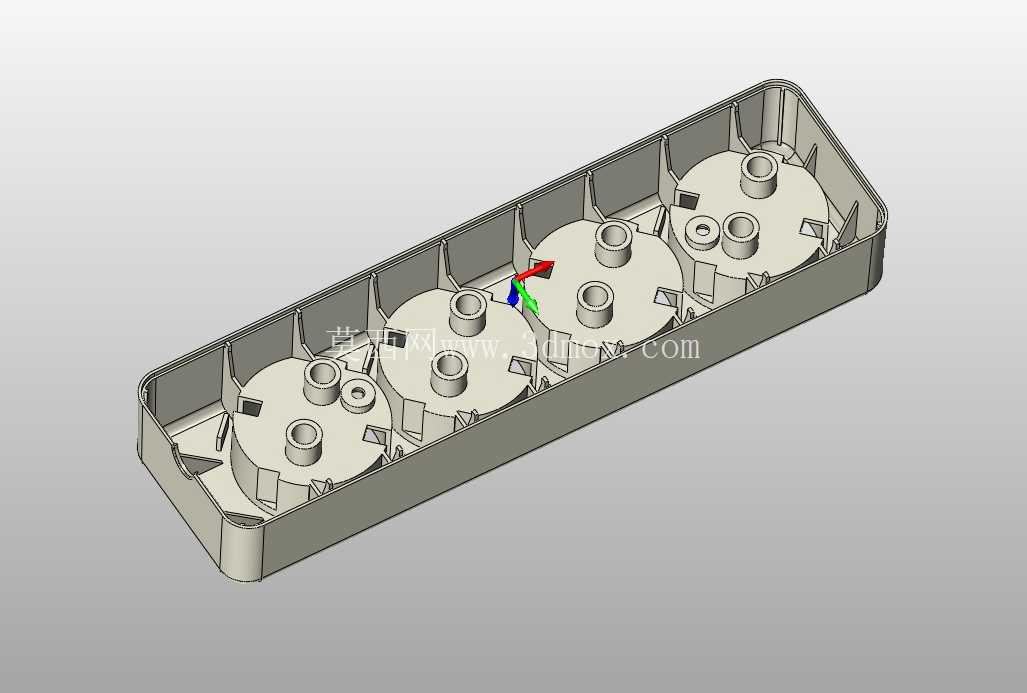

建模过程中，首先是对实物的外形尺寸做了全尺寸测绘，壳体整体为长条形圆角长方体结构，长度方向的尺寸刚好容纳四个插孔位的同时，两端预留了螺丝柱的安装空间，宽度方向控制在单手握持可移动的尺寸范围内，高度方向刚好覆盖内部载流条、端子的安装空间，没有多余的冗余体积。安装边界方面，壳体上下盖采用卡扣加螺丝的双重固定结构，四个角位的内凹螺丝柱不会突出壳体外表面，放置在桌面时能保持平稳，不会因为螺丝头突出出现放置歪斜的情况；如果需要做固定式安装，壳体背部预留的挂孔位尺寸也在建模中做了还原，能直接匹配常规的自攻螺丝挂装，不需要额外做结构修改。

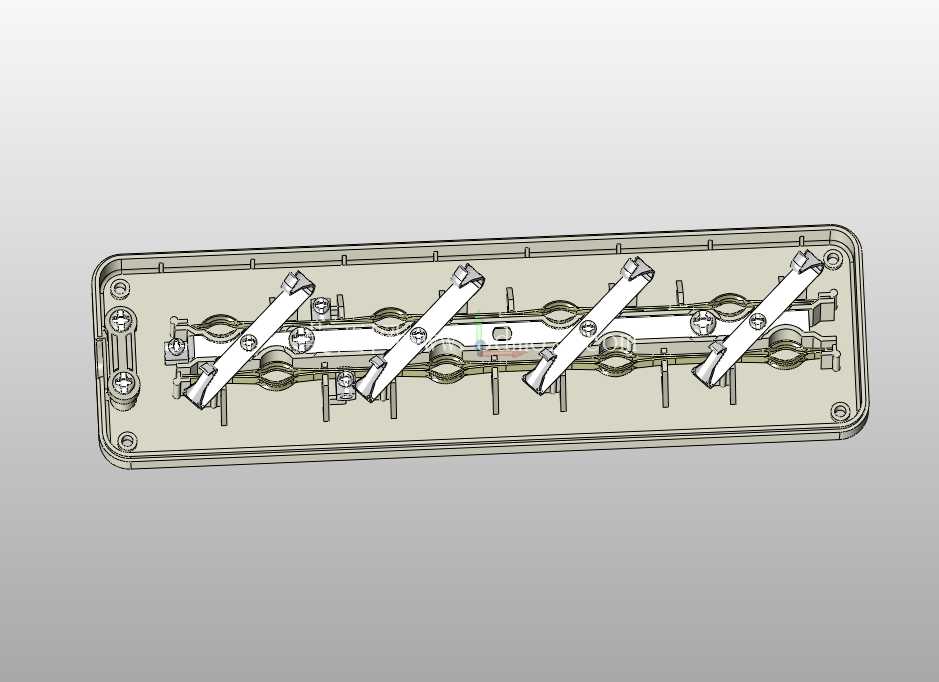

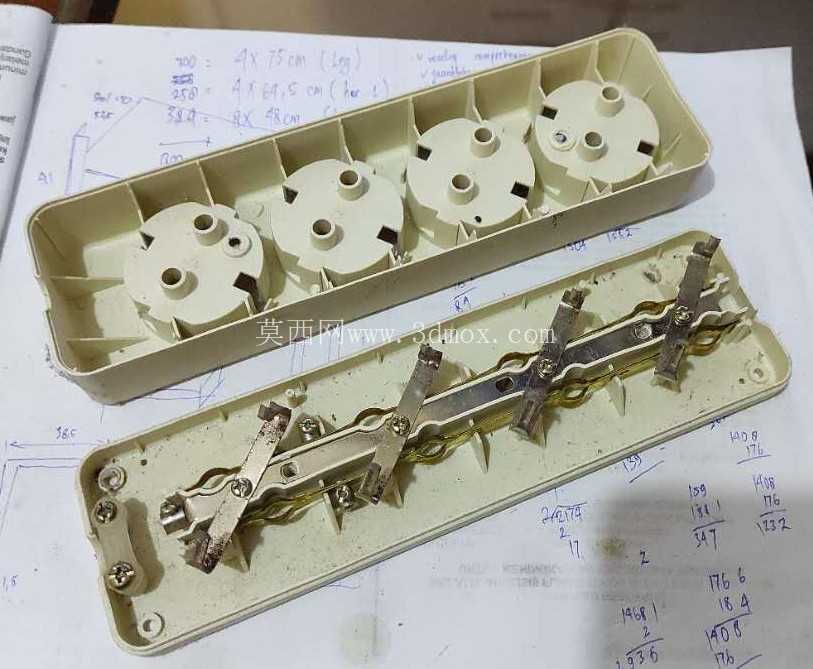

结构细节上，插孔位的保护门结构做了隐藏式设计，只有当插头的两个插脚同时受力插入时才会打开，能避免单极插入带来的触电风险，符合电工产品的安全设计要求。壳体表面的分型面沿着侧面中线位置布置，建模时做了0.1mm的错位间隙模拟实际注塑件的合模缝，还原量产产品的真实装配状态，不会出现理想化的零间隙结构导致后续开模参考出现偏差。内部的载流条采用一体化铜带结构，四个插孔的接地极、火线极、零线极分别通过连续铜带连接，减少了焊接点带来的接触电阻风险，建模时铜带的折弯角度、让位缺口都完全参照实物还原，能直接用于载流能力的仿真校核。

做这类电气配件的三维建模，最容易忽略的就是实际装配的干涉问题，比如端子弹片的活动行程、保护门的摆动空间、上下盖合盖后的压筋位置，这些细节在建模时都做了动态干涉检查，确保每个活动部件的行程范围内没有结构冲突。另外壳体的壁厚按照常规阻燃PP材料的注塑要求设定，均匀壁厚避免出现注塑缩痕，边角位置的圆角过渡也符合塑料件的成型工艺要求，不会出现尖角导致的应力集中问题，长期使用不会因为外力磕碰出现壳体开裂的情况。
