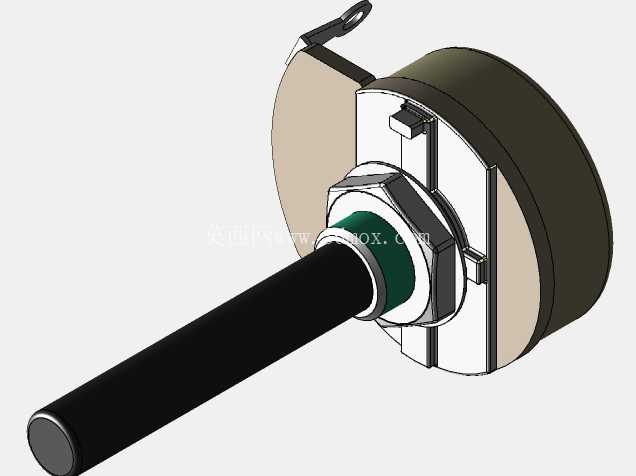

6x30mm塑料轴B1K电位计结构设计

在工业控制板卡调试、小型机电设备转速调节、消费类电子音量控制、实验台信号校准这类场景里，塑料轴电位计是出镜率极高的基础调节元件，这款轴径6mm、轴伸长度30mm的B1K线性电位计，就是针对小安装空间、常规调节频次场景做的结构优化款。

从实际使用的角度看，这类电位计的核心作用是通过轴的旋转改变内部碳膜的接触位置，输出连续变化的电阻值，给后端电路提供0到满量程的线性电压信号，不管是变频器面板的频率微调、小型电动工具的转速档位切换，还是教学实验台的信号幅值调节，都能看到同结构电位计的应用。和金属轴电位计相比，塑料轴的版本重量更轻，绝缘性能更好，在对轴体绝缘有要求的低压控制场景里，能省去额外的轴套绝缘工序，装配效率更高。

做这款电位计的三维结构设计时，首先要卡准的是安装边界尺寸：主体外壳的圆形外径要匹配常规面板开孔尺寸，背部的引脚间距要符合通用PCB板的焊盘孔距，避免出现板卡装配时引脚错位的问题。轴伸长度30mm是特意做的适配尺寸，刚好能穿过厚度20mm以内的设备面板，留出足够的旋钮安装空间，轴端的扁位结构是设计里的细节点，旋钮装配时卡入扁位，不会出现调节时旋钮跟转打滑的问题，比光轴加顶丝的固定方式更适合频繁调节的场景。

外壳部分的结构做了卡扣式装配设计，不需要额外打螺丝固定，上下壳的卡扣配合间隙控制在0.1mm以内，既保证装配时能顺利扣合，又能避免日常使用中外壳松脱。侧面的定位凸耳是给面板安装做的限位结构，装配时凸耳卡入面板的定位缺口，拧紧固定螺母时整个电位计不会跟着螺母转动，能保护背部的焊接引脚不会因为扭转受力脱焊。内部的碳膜基片固定槽做了0.2mm的余量设计，既能把碳膜片牢牢卡在槽位里，又不会因为过盈量太大压裂陶瓷基片，接触弹片的压力参数经过反复校核，既保证旋转时接触可靠不会出现信号跳变，又不会因为压力太大导致旋转阻尼过重、碳膜磨损过快。

从选型适配的角度说，B1K的线性阻值适合大多数低压信号调节场景，旋转角度设定为270度有效调节行程，既不会因为角度太小导致调节精度不够，也不会因为360度无限位导致用户误操作转到死区。轴体采用的是耐磨工程塑料，表面做了哑光处理，和旋钮配合时摩擦力足够，长期旋转不会出现轴体磨损掉屑的问题。背部的三个引脚做了镀锡处理，焊接时上锡速度快，不容易出现虚焊，引脚的长度刚好够穿过1.6mm厚度的PCB板后留出2mm的焊接余量，不需要二次剪脚就能直接过波峰焊。

在三维建模过程中，所有配合面的公差都按照通用电子元件的装配公差设定，轴和外壳的配合间隙控制在0.05mm以内，既保证轴旋转时没有卡顿感，又不会出现轴体径向窜动太大导致接触不良的问题。外壳的壁厚设定为1.2mm，在保证结构强度的前提下尽可能压缩整体体积，适合在紧凑的设备内部安装，不会和周边的电容、接线端子等元件产生空间干涉。这类电位计虽然是小元件，但结构设计上的细节直接决定了实际使用寿命和调节手感，每一处尺寸的设定都是从实际装配、使用、维护的场景出发，没有多余的结构设计，完全服务于功能实现和装配效率的提升。
