工业用圆形钕磁铁磁吸固定组件结构

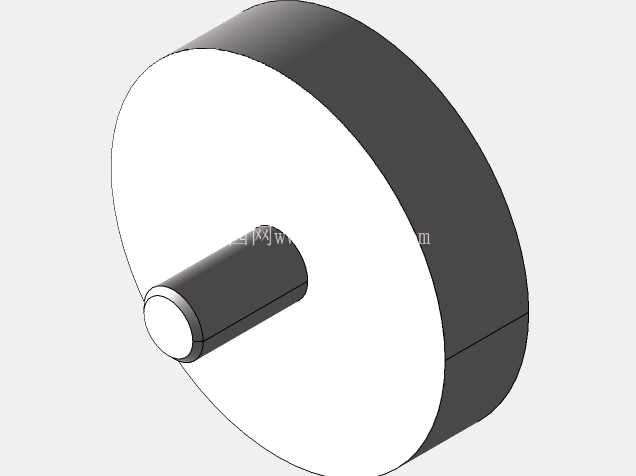

　　这款圆形钕磁铁磁吸组件，在工业自动化生产线、工装夹具定位、模具快速装夹、物料分拣吸附等场景中有着极为广泛的应用，作为依靠强磁吸力实现非接触式固定、牵引的核心元件，它不需要额外的紧固件或者复杂的锁紧结构，就能快速完成铁质工件的临时固定、转运拾取、位置校准等作业，在很多需要频繁拆装、快速切换工位的作业环节里，能大幅降低操作的辅助时间，提升作业效率。从结构设计来看，这款磁吸组件采用了经典的圆柱薄型外形，主体磁钢部分被包裹在金属外壳内，外壳边缘做了圆滑的倒角处理，既可以避免磁钢材质本身硬脆易崩边的问题，也能在安装、使用过程中减少磕碰对磁体的损伤，同时金属外壳还能起到导磁、聚拢磁力线的作用，让吸附面的磁吸力更集中，减少侧面的漏磁，避免吸附到周边不需要固定的铁质零件，影响周边设备的正常运行。

　　磁体的吸附端面设计为平整的环形结构，中心区域做了内凹处理，外圈的吸附面可以和被吸附的铁质工件表面形成更大面积的贴合，当被吸附件表面平整度达到Ra1.6以上时，两者之间的气隙可以控制在极小范围内，能最大化发挥钕磁铁的强磁特性，保证足够的吸附力。组件顶部设计有带外螺纹的安装柱，这部分结构是用来完成组件本身的固定安装的，安装时可以直接穿过安装板的预留通孔，用螺母从背面锁紧，不需要额外设计复杂的固定座，安装边界非常清晰，安装柱的直径和主体磁钢的直径做了合理的比例搭配，既保证安装后的连接强度，不会因为吸附重载工件导致安装部位变形，也不会因为安装结构过大占用过多的安装空间，适合在紧凑的工装空间内布置。

　　在实际选型使用时，需要注意这款磁吸组件的吸附力和被吸附件的材质、厚度、表面平整度直接相关，当吸附的是低碳钢类导磁性能好的材料，且工件厚度超过磁体本身的厚度时，能达到额定的吸附力；如果被吸附件是不锈钢、合金钢等导磁性能较差的材料，或者工件厚度较薄、表面有喷漆、氧化层、镀层等隔磁层时，实际吸附力会出现明显下降，设计选型时需要预留足够的安全系数，避免工件脱落造成安全隐患。

　　另外在安装布局时，要注意两个同类型磁吸组件之间需要保持足够的间距，避免距离过近导致磁力线互相干扰，出现吸力下降、相邻组件互相吸附的问题；如果周边有霍尔传感器、磁敏开关等对磁场敏感的元件，也需要提前测算磁场的影响范围，调整安装位置，避免强磁场干扰传感器的正常信号输出，导致设备误动作。这款磁吸组件的结构设计充分考虑了工业场景的实际使用需求，没有多余的冗余结构，整体外形规整，建模时对磁钢、金属外壳、安装柱的配合公差做了合理的预留，外壳和磁钢之间采用过盈配合的装配方式，不需要额外的粘接剂就能保证磁钢不会从外壳内脱落，适合在常规的工业车间环境下长期使用，在-40℃到80℃的工作温度范围内，磁性能不会出现明显的衰减，能满足大部分普通工业场景的使用要求。在做三维结构设计时，这款模型可以直接导入到工装夹具、自动化设备的整体装配中，用来验证磁吸固定方案的安装空间是否足够，和周边工件是否存在干涉，也可以用来模拟吸附作业时的工作位置，提前预判吸附动作的行程范围，避免设计阶段出现空间干涉的问题，减少后续实物加工后的整改工作量。
