带缓冲压头的水平操作自锁式垂直夹钳

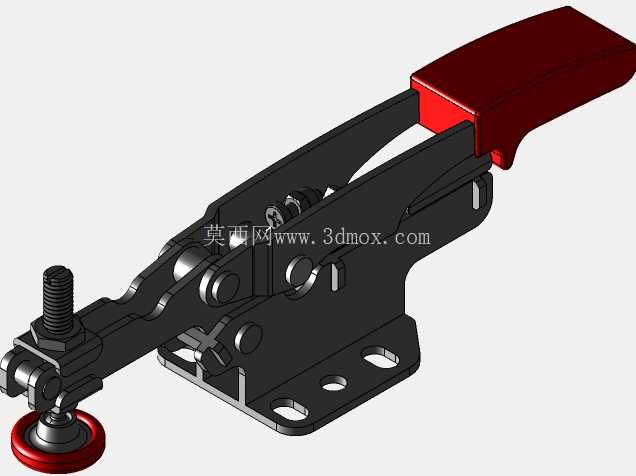

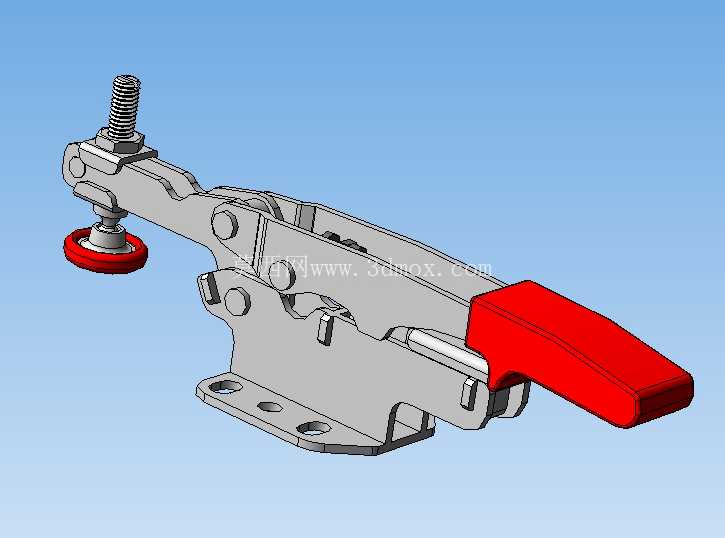

　　在各类工装夹具的应用场景里，垂直夹紧类的快速夹钳一直是小行程压紧工位的核心执行元件，这套带缓冲压头的自锁式垂直夹钳，主要面向焊接工装、木质家具组装、电子元件压合、小型零部件检测定位这类需要频繁开合、压紧力稳定的作业场景，相比传统的螺栓压紧、凸轮压紧结构，它的操作效率能提升60%以上，不需要额外工具就能完成工件的装夹与松脱。从结构设计逻辑来看，这套夹钳采用了多连杆过死点自锁的核心原理，当红色的操作手柄下压到水平锁止位置时，连杆机构会越过机械死点，此时即便压头受到工件向上的反作用力，机构也不会自行松脱，只有向上扳动手柄打破死点平衡，才能带动压头抬起松开工件，这种设计完全规避了作业过程中受振动、外力碰撞导致夹钳意外松开的风险。

　　夹钳的底座采用带安装孔的平板式结构，四个沉头安装孔可以直接通过内六角螺栓固定在工装基板、工作台面或者专用治具上，安装孔的孔位间距按照通用快速夹钳的行业标准设计，能够直接替换同规格的传统垂直夹钳，不需要重新加工安装位，适配性极强。压头部分做了可调节设计，顶端的螺杆可以通过旋转调整伸出长度，适配不同厚度的被夹紧工件，螺杆底部搭配了红色的聚氨酯缓冲压垫，一方面能够增大压头与工件表面的摩擦力，避免夹紧过程中工件出现滑移，另一方面聚氨酯材质的硬度适中，不会在铝合金、塑料、漆面工件的表面留下压痕，满足外观件加工的装夹需求。从实际使用的边界条件来看，这套夹钳的压头垂直行程在25mm左右，调整螺杆的调节范围为15mm，能够覆盖总厚度差在40mm以内的工件装夹需求，底座的安装平面到压头最低位置的垂直距离为65mm，安装时需要预留出至少80mm的垂直操作空间，避免手柄下压时与周边工装结构发生干涉；手柄的水平操作长度为110mm，操作时的力臂经过优化，操作人员只需要施加150N左右的下压力，就能在压头端产生最大1200N的压紧力，完全能够满足绝大多数轻型工件的装夹压紧需求。

　　夹钳的主体结构采用冷轧钢板冲压成型，所有铰接销轴都经过淬火处理，表面做了镀锌防锈处理，能够在一般的车间环境下长期使用不会出现锈蚀、铰接卡顿的问题，红色的操作手柄采用包胶设计，不仅握持手感舒适，也能在复杂的工装环境里起到醒目的标识作用，方便操作人员快速找到夹钳的操作位置。在结构细节上，这套夹钳的连杆铰接处都预留了微小的间隙，配合销轴表面的润滑层，长期反复开合也不会出现卡滞，夹钳抬起时压头的让位角度足够大，能够给工件的上下料留出充足的操作空间，不会出现压头刮擦工件表面的问题。

　　在焊接工装场景下，这套夹钳可以用来定位薄钢板的拼接位置，避免焊接过程中工件受热变形移位；在木工组装场景里，它可以配合定位挡块完成木板的拼接压紧，不需要等待胶水固化全程人工施压；在电子产品组装工位，搭配软质压垫的夹钳可以用来压紧壳体卡扣，不会刮伤产品的外观表面。设计这套夹钳的三维模型时，所有的铰接运动副都按照实际装配间隙做了配合模拟，能够直接导出工程图用于加工生产，也可以直接导入到工装装配体里做干涉检查，提前验证夹钳在整套工装里的安装位置、操作空间是否满足需求，避免实际加工工装时出现结构干涉、操作不便的问题。
