木工推台滑动台锯结构设计方案

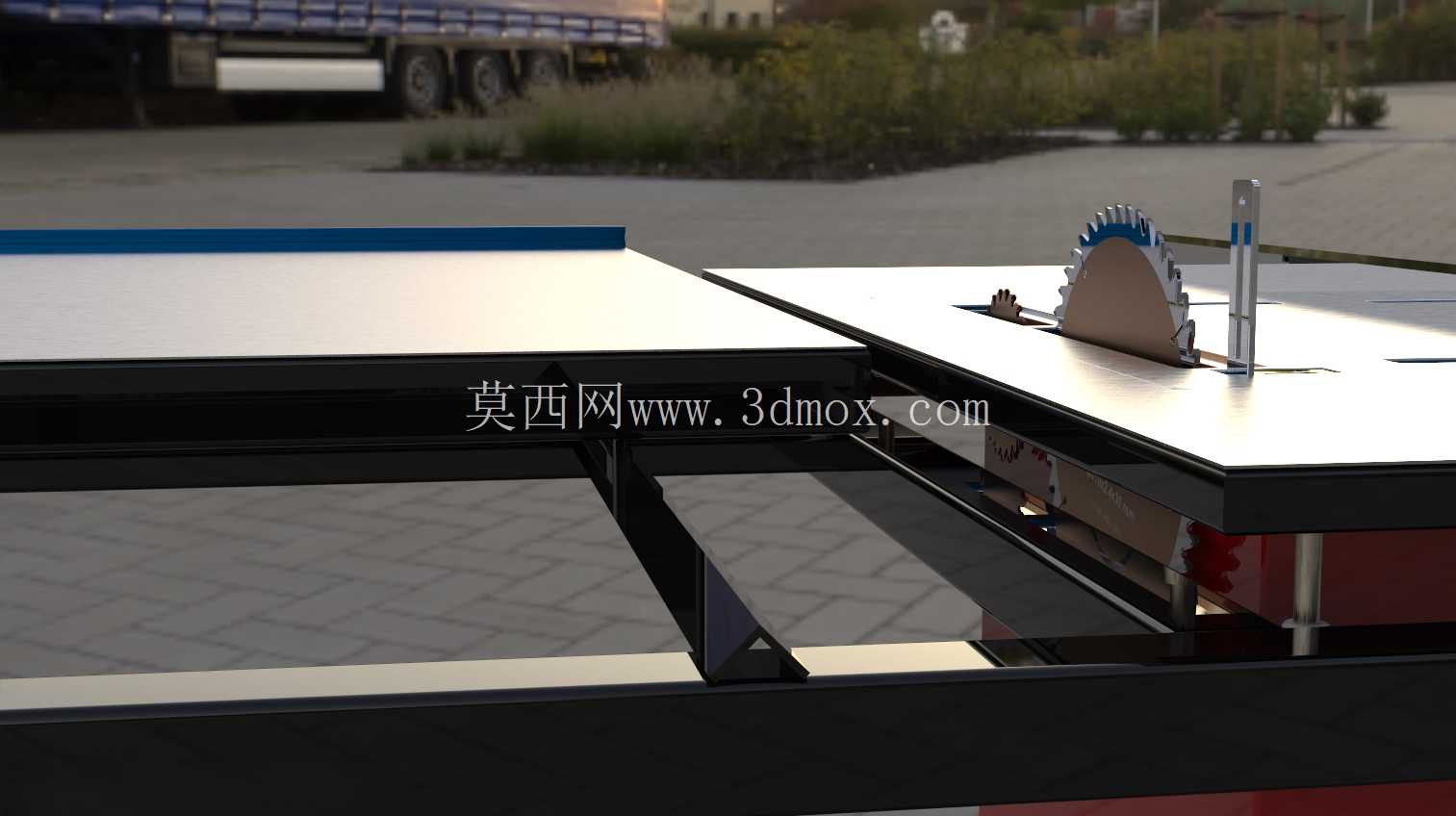

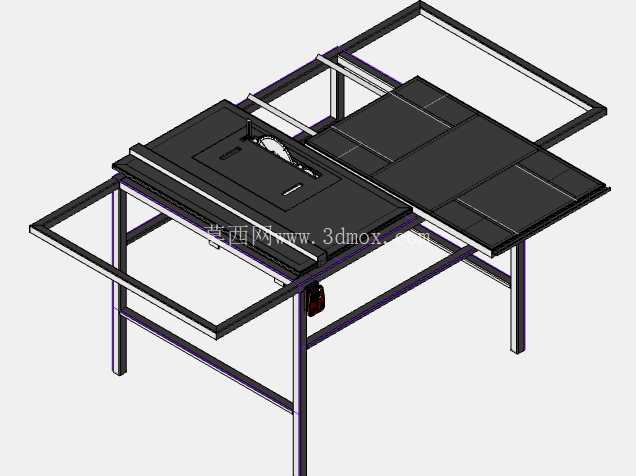

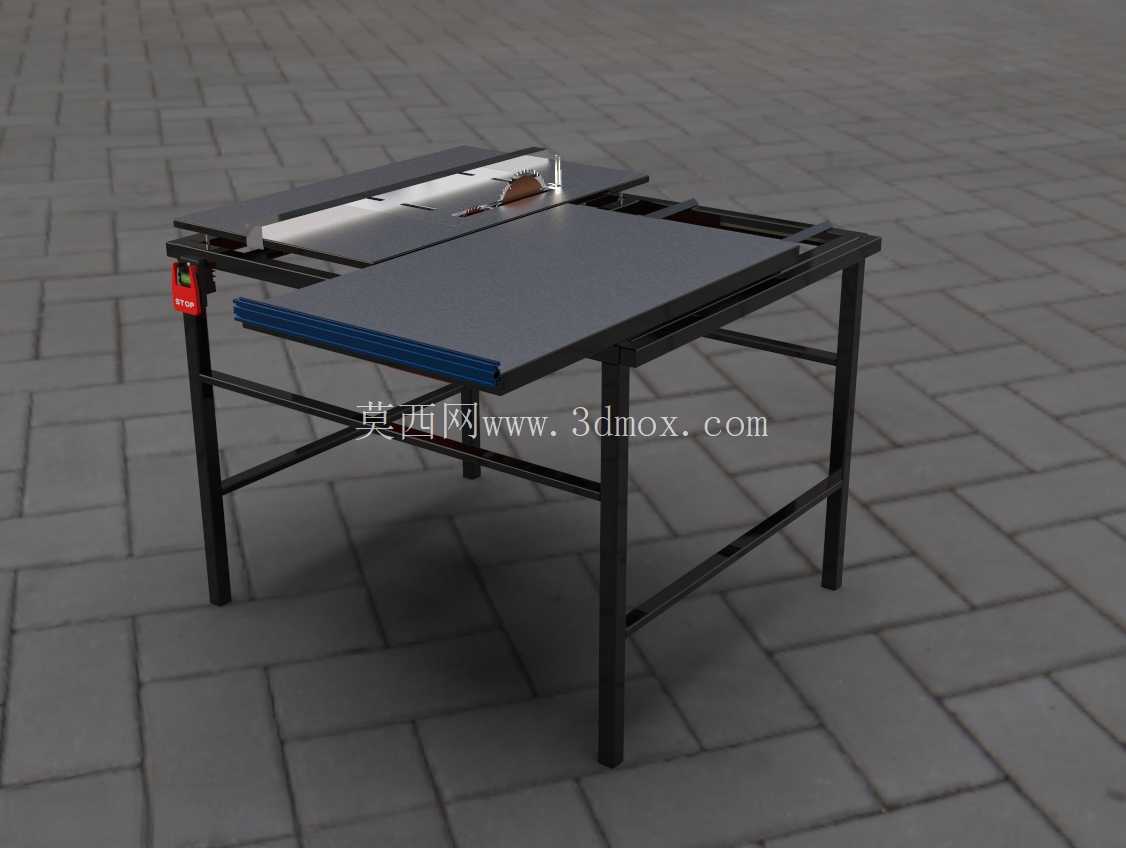

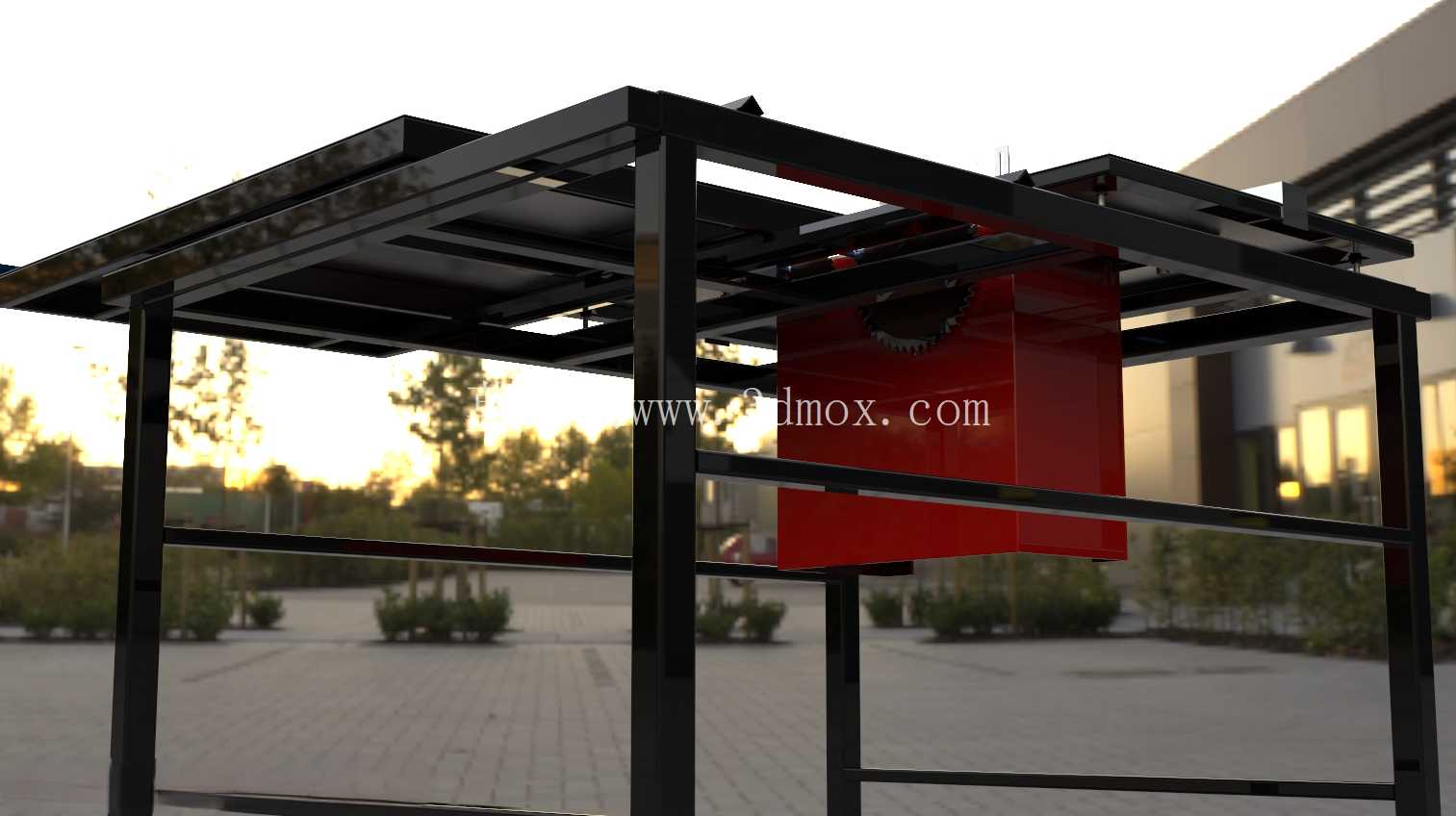

　　从结构设计逻辑来看，整个设备采用方管焊接框架作为主体承载结构，框架底部设置四个可调式支撑脚，可根据作业地面的平整度调整支撑高度，保证整个台面处于水平状态，避免锯切过程中设备晃动影响加工精度，框架整体采用40*40mm规格的方管焊接成型，焊接后做去应力处理，防止长期使用后框架变形导致台面精度丢失。主工作台面采用加厚冷轧钢板裁切后磨平处理，台面平面度控制在0.2mm每米范围内，保证板材放置时无翘动，滑动副采用直线导轨搭配滑块的结构，滑动台面可沿导轨方向平稳进给，滑动行程覆盖常规1.2米宽度板材的锯切需求，滑动台面上设置可调节的靠尺定位机构，靠尺可根据所需锯切的板材宽度快速调整定位，靠尺上设置毫米级刻度标识，调整时可直接读取定位尺寸，减少反复测量的工序。这款滑动台锯主要面向小型木工加工作业场景，常见于家装现场木作施工、个体木工坊定制家具加工、教学实训场地木工实操等场景，用来完成实木板、人造板材、密度板等常见木质材料的定长截断、45度斜切、开料分条等常规锯切作业，相比传统固定式台锯，滑动台面的设计能让操作人员在推送大尺寸板材时无需俯身贴合锯片推送，大幅降低操作过程中手部靠近高速运转锯片的风险，同时滑动进给的方式能避免人工推送时板材偏移导致的锯缝歪斜问题，提升锯切断面的直线度。

　　锯片安装位置设置可升降调节机构，可根据待加工板材的厚度调整锯片伸出台面的高度，一般控制锯片伸出板材上表面3-5mm即可，既保证锯切时板材完全切断，又避免锯片过多外露带来的安全隐患，同时锯片角度调节机构可实现0-45度的角度倾斜，满足板材斜切、拼角加工的需求，角度调节位置设置角度刻度盘，调整时可直接读取倾斜角度，保证斜切角度的准确性。设备侧面设置独立的启停控制开关，开关带紧急停止功能，遇到突发状况可一键切断设备电源，开关位置设置在操作人员站立位置的侧前方，伸手即可触及，同时锯片外侧设置可升降的防护罩，锯切时防护罩随板材进给自动抬起，未进行锯切作业时防护罩完全覆盖锯片外露部分，避免误触。

　　设备的安装边界方面，整体占地长度约1.6米，宽度约1.2米，高度约0.8米，安装时需预留至少0.5米的周边操作空间，方便操作人员站在不同位置完成板材上料、进给、下料的操作，设备放置时需保证支撑脚完全贴合地面，避免单点悬空导致作业时设备晃动，电源接入需匹配对应功率的接地保护线路，避免设备漏电带来的安全风险。从实际使用的功能细节来看，滑动台面的侧边设置延伸托板，当加工长度超过1.8米的长条板材时，可翻起延伸托板承托板材末端，避免长板材因自重下垂导致锯切末端出现崩边、切口歪斜的问题，靠尺上设置快速锁紧扳手，调整好定位尺寸后扳动锁紧扳手即可固定靠尺位置，无需反复拧动螺丝固定，提升作业效率。

　　锯片安装位置的下方设置集尘口，可外接工业集尘设备，将锯切产生的木屑及时抽走，避免作业现场木屑堆积，同时减少空气中的木粉尘浓度，改善作业环境。整个设备的结构设计没有冗余的复杂构件，所有易损件均采用市面通用标准件，锯片更换、导轨润滑、皮带张紧等日常维护操作无需专用工具即可完成，适合非专业设备维护人员的日常保养作业，框架表面采用喷塑处理，耐磨耐刮，日常使用中磕碰、木屑摩擦不会轻易出现掉漆锈蚀的问题，适合在施工现场、作坊等相对复杂的环境中长期使用。在结构强度校核方面，主工作台面可承载最大100kg的板材重量，滑动台面在满载状态下进给无卡顿、无下沉，导轨的额定动载荷满足长期高频次滑动作业的需求，不会因为长期使用出现导轨磨损导致的滑动间隙过大问题，锯片主轴采用双轴承支撑结构，高速运转时径向跳动控制在0.05mm以内，保证锯切时锯片运转平稳，减少锯切面的毛刺，同时降低运转时的噪音。
