机床加工用第四轴回转工作台结构

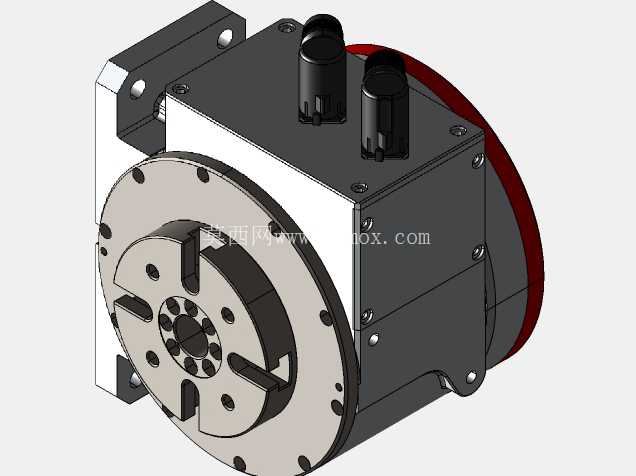

　　在常规三轴立式加工中心的升级改造场景里，第四轴是最常用的扩展功能部件，它能让原本只能完成平面铣削、钻孔工序的设备，获得绕单一轴线连续回转分度的能力，从而覆盖多面体零件、带圆周分布特征零件的一次性装夹加工需求，省去多次拆装找正的辅助时间，也能避免重复装夹带来的形位公差累积。这套第四轴的主体采用箱式承载结构，外壳通过多颗内六角螺钉拼接密封，既可以阻挡加工过程中飞溅的切削液、金属切屑进入内部传动腔，也能为内部的传动组件提供足够的刚性支撑，避免重切削工况下的壳体形变影响回转精度。

　　前端的法兰安装面做了标准化的定位槽与螺栓孔阵列，槽型采用十字交叉布局，既可以适配三爪自定心卡盘的快速安装，也能通过定制连接板直接装夹异形工件，法兰端面的定位止口做了精磨处理，安装时可以直接贴合定位，不需要反复打表找正法兰的径向跳动，能大幅缩短工装准备的时间。从安装边界来看，主体侧面预留了平整的安装基准面，配套的L型安装支架可以直接锁固在机床工作台的T型槽上，支架上的连接孔做了长圆孔设计，允许在安装时微调第四轴的轴线与机床X轴的平行度，补偿工作台本身的平面度误差，调整到位后再通过锁紧螺母完全固定，避免加工过程中出现位置偏移。顶部的两个接线端口分别对应动力输入与信号反馈，端口做了防水接头设计，防护等级可以满足常规湿式加工的使用要求，不会因为切削液喷淋出现线路短路的问题；端口的布局避开了前端的加工操作区域，走线时可以沿着机床拖链排布，不会和刀具路径、工件装夹空间产生干涉。后端的密封端盖采用红色密封圈做周向密封，端盖通过螺栓均匀锁固，既可以方便后期维护时拆开检查内部传动件的磨损情况，也能保证回转过程中内部润滑脂不会泄漏，避免污染机床工作台面。

　　在功能设计上，这套第四轴既可以完成固定角度的分度定位，完成零件四个面、六个面的平面加工与孔系加工，也可以实现连续回转进给，配合机床主轴完成圆柱面的铣削、曲面的多轴联动加工，适配的加工场景涵盖了小型五金零件、模具镶件、轴类零件的多工序加工。内部的传动结构采用低背隙的传动方案，反向间隙控制在极小的范围内，能保证分度定位的重复精度，即使是做圆周均布的精密孔系加工，也能保证孔位的角度公差满足图纸要求。在做三维结构设计时，优先考虑了部件的工艺性，所有外部的安装面都设计成了平面结构，方便加工时一次装夹完成铣削、磨削工序，减少加工工序的周转；所有的连接螺栓都采用标准规格，后期维护更换时不需要定制特殊紧固件，降低运维成本。

　　壳体的边角处都做了倒角处理，既避免安装时锋利边角划伤操作人员，也能减少应力集中，提升壳体的结构强度，在承受较大切削载荷时不会出现边角开裂的问题。前端法兰的减重槽设计，在不降低法兰刚性的前提下减轻了前端回转部分的重量，降低了转动惯量，让回转启停过程更平稳，不会因为惯量过大导致定位过冲的问题。对于设备选型的工程师来说，这套结构的安装尺寸可以适配多数中小型立式加工中心的工作台行程，不需要对机床原有结构做大规模改造，只需要匹配对应的驱动信号就能完成加装；对于三维建模从业者来说，这套模型完整还原了外部的所有安装特征、接口位置，可以直接用来做机床上下料方案的布局仿真，验证夹具、刀具的运动路径是否存在干涉，也可以作为第四轴加装方案的参考模型，核对安装空间是否满足要求。
