莫比乌斯环创意结构三维设计作品

　　在日常的结构设计练习中，拓扑类曲面结构一直是检验曲面建模能力的经典载体，莫比乌斯环这类单侧曲面结构，看似是偏向创意展示的造型，实则在工业领域有不少落地的应用场景。最常见的就是传动带领域，普通平型传动带在长期运行中，始终是单侧工作面与带轮接触，磨损集中在单一面，带体的疲劳损耗速度快，而采用莫比乌斯环结构的环形传动带，能够让带体的两个表面在循环运转过程中均匀接触带轮工作面，大幅均衡带体各区域的磨损量，延长传动带的整体使用寿命，这类结构在轻载输送、小型传动机构中已经有不少实际应用。除此之外，在一些需要连续循环走料的工装导轨设计中，莫比乌斯环的单侧曲面特性能够让物料在循环输送过程中无需额外翻面机构，就能完成正反两面的加工或检测工序，精简了产线的机构组成。

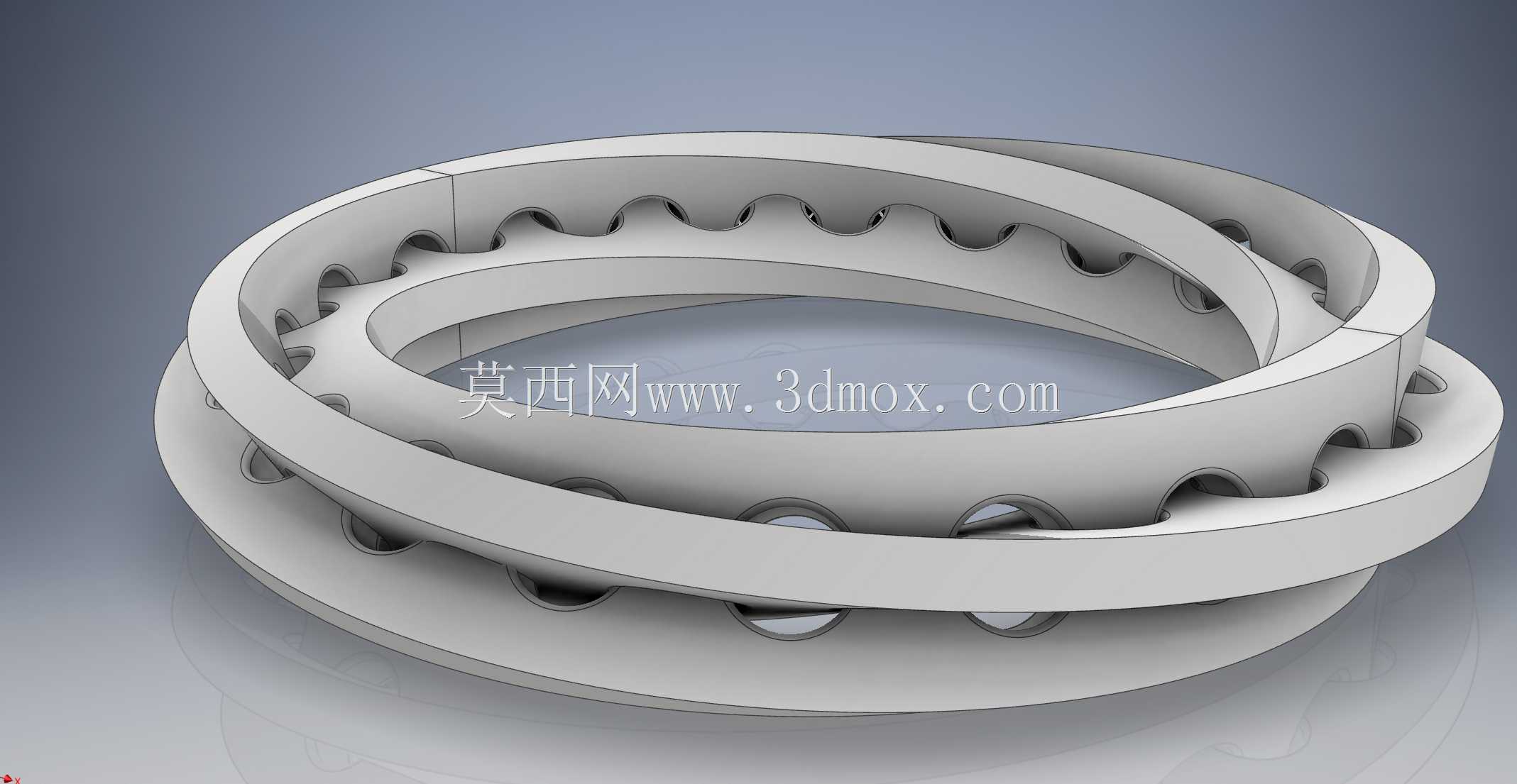

　　从设计思路来看，这个莫比乌斯环结构没有采用简单的单一半径扭转成型方案，而是在扭转段做了曲率的渐变处理，避免了扭转位置出现曲率突变导致的应力集中问题，如果后续要将这个结构转化为实体构件，不管是采用3D打印加工还是钣金折弯成型，渐变曲率的曲面都能让加工过程中的材料变形更均匀，不会出现局部褶皱或者壁厚突变的问题。整个环体的截面采用了等宽矩形设计，截面尺寸保持一致，一方面是为了保证环体在循环运转过程中与配合件的接触压力均匀，另一方面也方便后续做装配适配，不管是套在带轮上还是作为导轨滑块的运行轨道，等截面的结构都能降低配合件的设计难度。

　　在外形尺寸与安装边界的考量上，这个结构的整体外轮廓控制在适配小型桌面级设备的范围内，环体的中心回转直径预留了足够的内部空间，能够容纳常规的传动轮、支撑轴等配套构件，不会出现结构干涉的问题。环体的扭转角度严格控制在180度，保证曲面的单侧特性完全成立，扭转段的起始和终止位置都做了平滑过渡，和环体的直段部分衔接处没有明显的折角，不管是作为展示摆件还是功能构件，平滑的曲面都能避免应力集中点的出现。如果将其作为创意装饰构件使用，均匀的曲面曲率也能让表面处理工序更简单，不管是做阳极氧化、喷漆还是抛光处理，都不会因为曲率突变出现积漆或者抛光不到位的问题。

　　很多刚接触曲面建模的工程师容易把莫比乌斯环当成单纯的创意造型练习，忽略了它背后的工程应用价值，实际上这类拓扑结构在解决循环磨损、连续翻面这类工程问题时，往往能提供非常巧妙的解决思路，不需要额外增加复杂的辅助机构，仅靠自身的结构特性就能实现功能需求。在建模过程中，需要重点控制扭转过程中的曲面连续性，不能出现G0连续的硬边，否则不管是用于传动还是用于导向，硬边位置都会成为磨损或者应力集中的薄弱点，这个结构在曲面衔接处采用了G2连续处理，曲面过渡顺滑，没有突兀的棱角，不管是做受力分析还是实际加工，都能满足工程使用的基础要求。另外环体的边缘位置做了微小的圆角处理，避免锐边在装配或者使用过程中造成划伤，也能减少构件在运行过程中因为锐边导致的应力开裂风险，这些细节处理都是面向实际工程应用做的考量，而非单纯的视觉造型设计。
