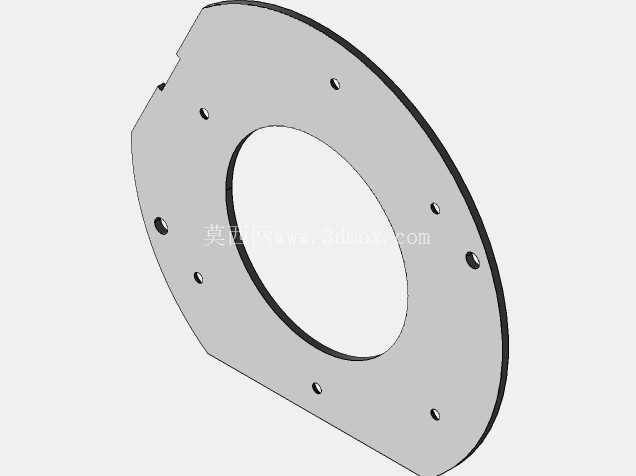

费斯托OF2200铣机安装适配复合基板结构

在木工现场加工、定制家具铣型作业场景里，手持铣机的安装定位精度直接决定了开槽、修边、仿型加工的成品公差，很多一线作业人员会遇到原厂底板适配性不足、无法匹配自制工装夹具的问题，这款适配费斯托OF2200型号铣机的复合基板，就是为解决这类现场加工痛点设计的定位安装构件。从实际使用场景来看，该基板主要承担两个核心作用：一是作为铣机主机与作业台面、自制仿型工装之间的连接载体，二是通过预设的安装孔位，给用户自行加工定制安装板提供精准的孔位与轮廓基准，避免用户自行测绘时出现尺寸偏差，导致铣机安装后主轴与工作面垂直度超差、滑动过程卡滞等问题。

从设计思路上看，这款基板没有采用传统圆形底板的全对称结构，而是根据OF2200铣机的主机外壳轮廓、握持操作时的避让需求，在对应操作侧做了切边处理，既减轻了基板自身重量，又能在近距离靠模加工时，避免基板边缘与靠模、工件突出结构发生干涉。基板中心预留的大尺寸通孔，完全匹配铣机主轴的最大行程范围，不会在铣刀下刀深度调整到最大位置时，出现基板与刀夹、螺母碰撞的问题，通孔边缘做了微小的倒角处理，能减少加工过程中木屑堆积在主轴与基板衔接缝隙的概率，降低日常清理维护的工作量。

安装孔位的排布完全贴合OF2200铣机底座的原厂安装螺孔位置，每个孔位的位置度公差控制在0.1mm以内，用户安装时不需要额外扩孔、修配，直接用原厂固定螺丝就能完成锁紧，不会出现安装错位导致的主轴偏移问题。基板的外轮廓尺寸经过实际作业验证，既保证了足够的支撑面积，让铣机在工件表面滑动时不会出现翘头、倾斜的问题，又不会因为轮廓过大影响小空间内的操作灵活性，比如在加工柜体内部的开槽、内嵌五金件的安装位时，切边后的轮廓可以顺利伸入柜体内部，完成普通圆形底板无法实现的内侧加工操作。

从安装边界来看，基板的厚度经过匹配设计，安装后基板下表面与铣机主轴端面的距离，刚好适配常用的仿型环安装尺寸，用户不需要额外调整主轴的初始伸出量，就能直接搭配不同直径的仿型环完成仿型铣削作业。基板的平面度控制在0.05mm以内，安装后与铣机底座完全贴合，不会出现局部翘曲导致的滑动阻力增大、加工深度不均的问题。材质选用复合基材，相比普通塑料底板耐磨性更好，相比金属底板不会划伤工件表面，在密度板、多层板、实木等常见木工材料表面滑动时，摩擦阻力适中，长时间作业也不会出现明显的磨损凹陷，能长期保持孔位与轮廓的精度。

在实际加工应用中，用户可以直接以这款基板的孔位和轮廓为基准，加工自己需要的专用安装板，比如加装吸尘接口、定制特殊形状的靠模边缘、增加导轨滑块连接位等，不需要反复拆装铣机测量底座尺寸，大幅降低自制工装的测绘难度和出错概率。尤其是在批量加工同规格构件时，基于这款基板制作的专用工装，能保证每台设备的安装基准统一，减少不同设备之间的调整时间，提升批量加工的一致性。基板边缘的所有锐角都做了倒钝处理，操作过程中不会划伤操作人员的手套或者工件表面，细节设计完全贴合现场作业的安全需求。
