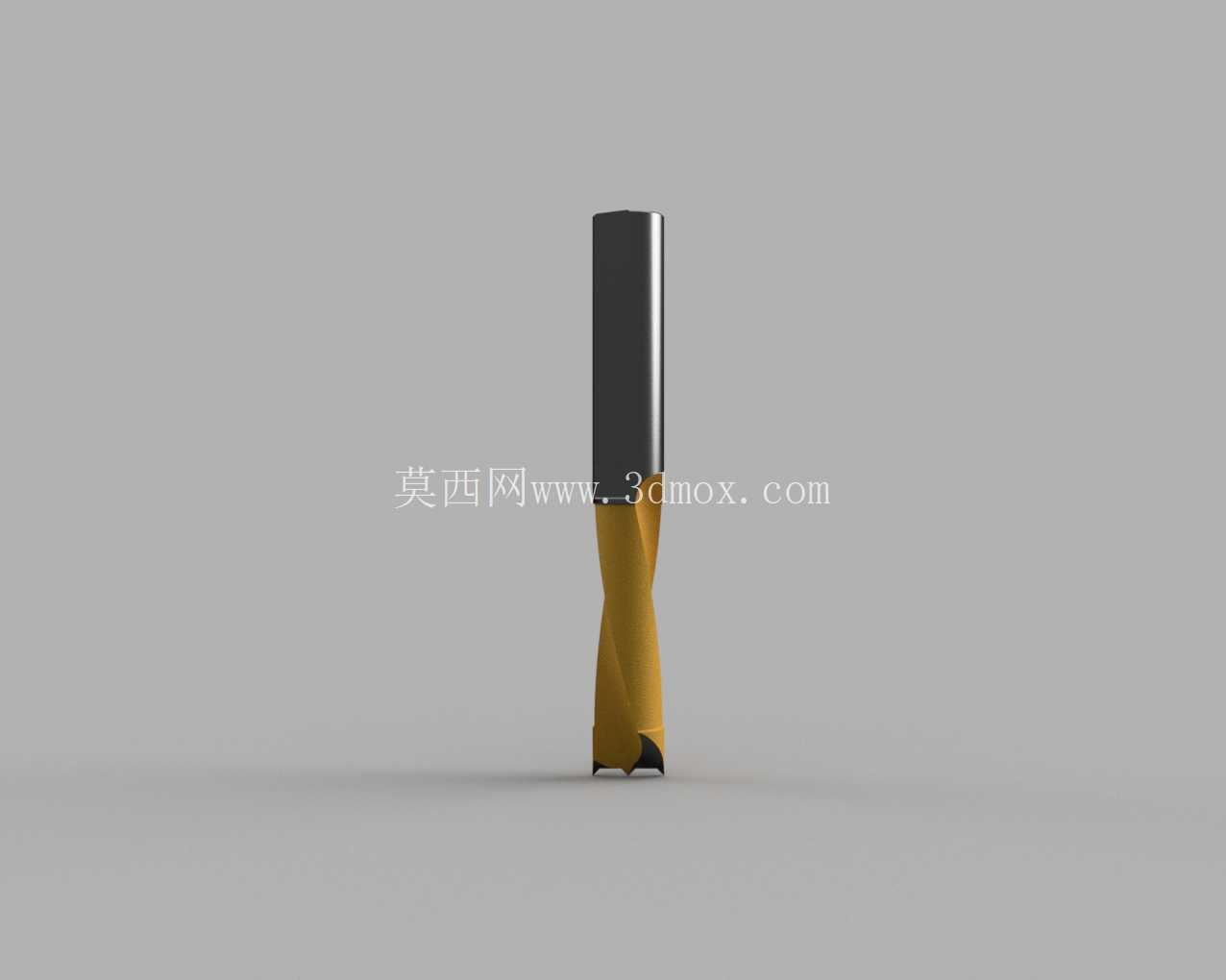

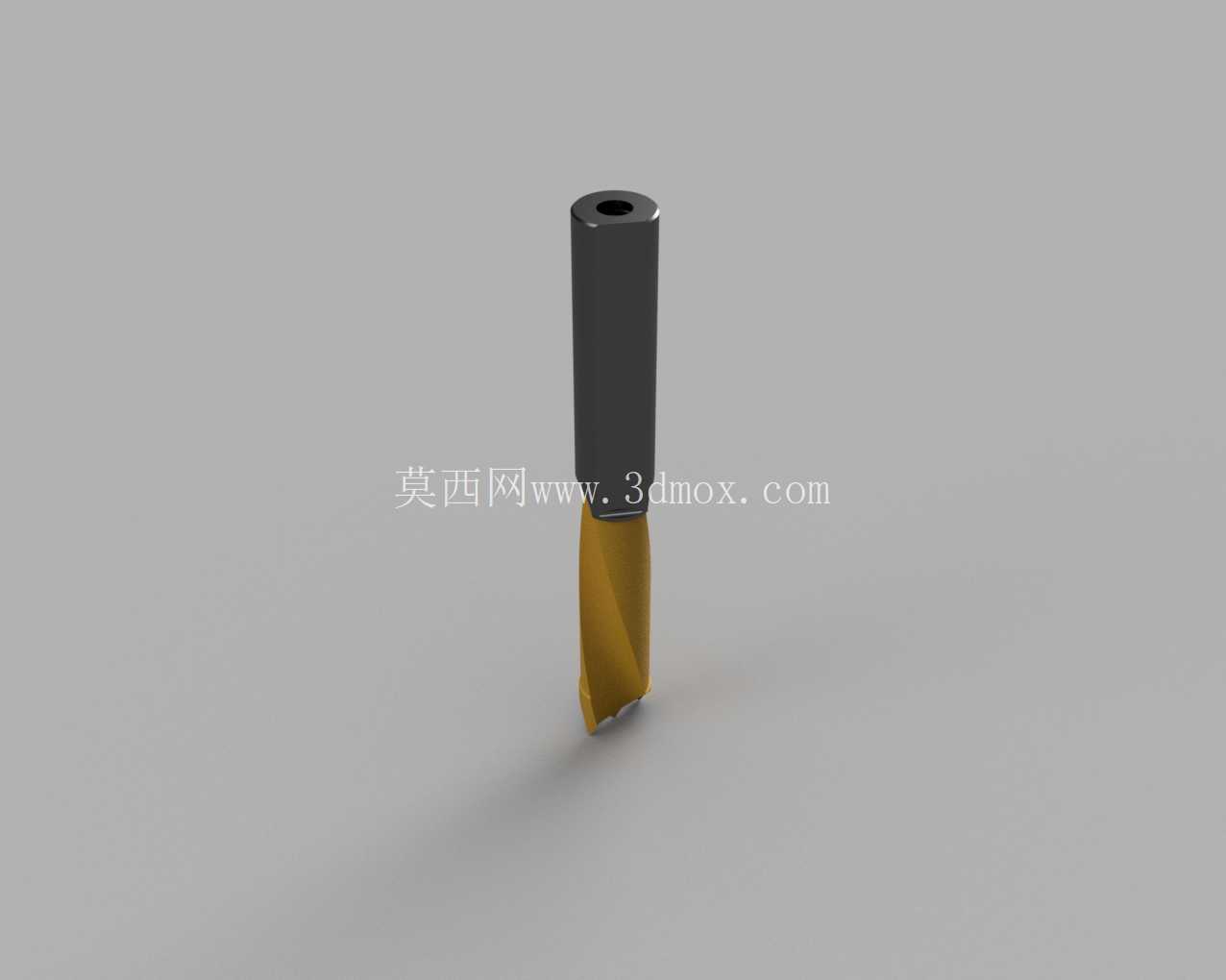

10mm直径木工平钻切削刀具结构

　　这款10mm规格的平钻，主要面向实木、人造板材等木质材料的钻孔加工作业场景，在定制家具生产、室内装修木作、木质工艺品加工等领域都有广泛应用，是手持电钻、台式钻床进行木质构件孔位加工的常用配套刀具。从实际加工需求出发，这款刀具的切削端采用平刃设计，区别于普通麻花钻的尖顶结构，钻孔时可以在板材表面形成平整的孔底，不会出现尖顶钻加工后残留的锥形凸起，尤其适合需要安装沉头紧固件、预埋五金连接件的孔位加工，能省去后续孔底修平的工序，提升木作加工的装配精度。

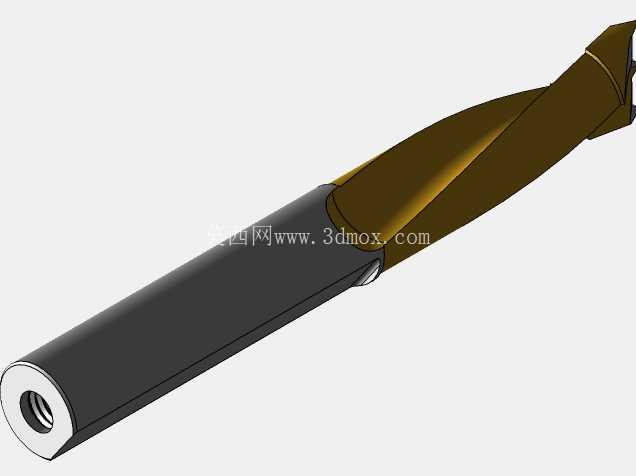

　　刀具的刃部采用分段结构设计，靠近切削端的排屑段做了螺旋槽处理，木质材料钻孔产生的带状切屑可以顺着螺旋槽顺畅排出，避免切屑堵塞在孔壁与刀体之间造成孔壁灼伤、刀具卡滞的问题；非切削的夹持段采用光滑圆柱结构，直径与刃部工作段保持一致，既可以适配常规的三爪钻夹头装夹，也能配合快换式钻头接杆使用，装夹时的同轴度公差控制在0.02mm以内，高速旋转时不会出现明显的径向跳动，保证钻孔的位置精度与孔壁圆度。在设计这款刀具的三维结构时，首先要匹配10mm的标称钻孔直径，切削刃的外圆尺寸公差控制在0到+0.05mm之间，避免钻孔直径偏小导致五金配件无法装入，或是直径偏大造成装配间隙过大的问题；切削刃的后角设置为15度，既保证刃口有足够的切削锋利度，减少钻削时的轴向进给力，又能保证刃口有足够的结构强度，加工密度板、颗粒板这类含胶量较高的人造板材时，不会轻易出现刃口崩缺的情况。

　　刀具的总长控制在常规木工钻头的通用尺寸范围内，有效钻孔深度可以覆盖常规18mm厚板材的通孔加工，以及30mm以内的盲孔加工需求，完全满足常规家具生产、装修木作的孔深要求；排屑槽的螺旋角设置为30度，这个角度下木质切屑的排出阻力最小，即使是加工含水率偏高的实木材料，也不容易出现切屑粘附在槽内的问题。从安装边界来看，这款刀具的夹持段为等直径圆柱面，没有额外的定位卡槽，适配市面上绝大多数夹持范围覆盖10mm的钻夹头，装夹时只要保证夹持段进入夹头的长度不小于15mm，就能传递足够的扭矩，避免钻削过程中刀具打滑；刀具的动平衡按照6000转/分钟的工作转速做了结构优化，在手持电钻的常用转速区间内运行平稳，不会产生额外的振动，既可以提升钻孔的表面质量，也能降低操作人员手持作业时的疲劳感。

　　针对木质材料加工的特性，刀具的切削刃端做了中心定位点设计，虽然是平钻结构，但中心位置的微小凸起可以在钻孔初始阶段起到定位作用，避免钻头接触板材表面时出现滑移走位的问题，不需要提前打定位冲眼就能保证孔位的准确性，对于现场装修作业这类没有专用定位工装的场景，能有效降低孔位偏移的废品率。刀体的过渡段做了圆滑的锥度过渡，连接切削排屑段与光滑夹持段，避免应力集中导致刀具在高速钻削、突然进给过载时出现断裂的情况，提升刀具的整体使用寿命。
