推拉式自动调节水平压紧夹具结构

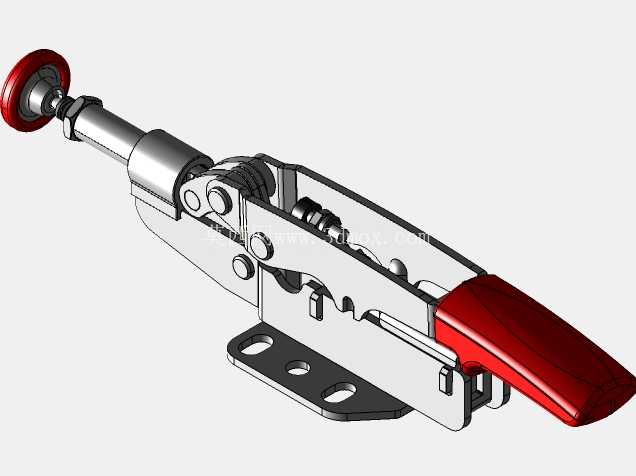

　　在工装夹具的实际应用场景里，这类推拉式水平压紧结构常出现在焊接工装、装配流水线定位工位、木质板材加工固定、小型零部件铣削夹持等场景中，替代传统的螺栓压紧方式，能大幅缩短工件装夹的辅助时间，尤其适配小批量多品种的柔性生产需求，操作人员单手握持手柄即可完成压紧与释放动作，无需额外借助扳手等工具。从结构功能来看，这款夹具的核心设计点在于前端的自适应调节端头，区别于常规固定压头的快速夹钳，其前端推杆带有浮动调节结构，当被夹持工件的表面存在平面度误差、或是不同批次工件厚度存在小幅偏差时，压头可以自动适配贴合工件表面，避免出现单点接触压伤工件、或是夹持力不足导致工件移位的问题，压头端部的红色软质包覆层，一方面可以增大与工件接触面的摩擦力，提升夹持稳定性，另一方面也能避免硬质金属压头直接接触工件表面造成划痕、压痕，适配表面质量要求较高的工件装夹需求。

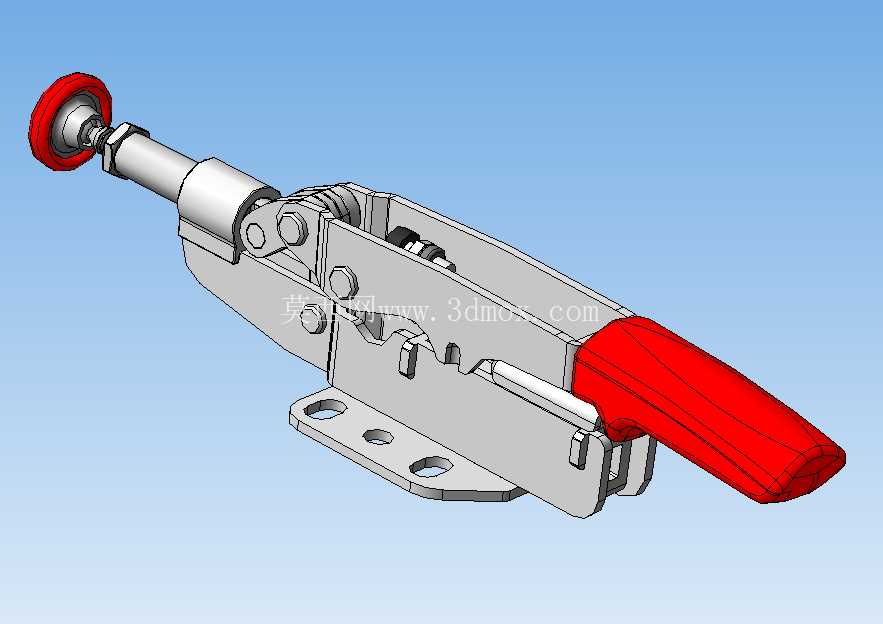

　　整体结构采用卧式安装布局，底部的安装底座设计有三个长圆形安装孔，安装孔的长轴方向与夹具的推拉方向垂直，允许安装时在垂直于夹紧行程的方向上做小幅位置调整，降低安装底座的加工精度要求，也方便现场调试时微调夹具的夹持位置，适配不同尺寸的工件定位需求。从机构运动逻辑来看，这款夹具采用了连杆过死点锁止结构，当手柄下压至锁止位置时，内部的连杆机构越过力学死点，此时即使工件受到加工过程中的振动、或是切削力的反向推力，夹具也不会自行松脱，锁止状态下的夹持力可以保持稳定，无需额外的锁紧机构；手柄部分采用符合人体工学的弧形设计，握持区域做了加宽处理，操作人员施力时手掌的受力分布更均匀，长时间重复操作也不容易产生疲劳，手柄端部的红色标识也能让操作人员在复杂的工装台面上快速识别夹具的操作位置，减少误操作的概率。

　　前端推杆的行程设计预留了足够的调节余量，配合压头的自适应结构，可以兼容一定厚度范围内的工件夹持，无需针对每一种厚度的工件单独调整夹具的安装位置，在多品种混线生产的工位上，这种设计可以大幅减少工装切换的调整时间。夹具体的主体结构采用钣金冲压与铆接结合的工艺制作，连杆的铰接位置采用销轴连接，铰接处的配合间隙经过严格控制，既保证机构运动的顺畅性，不会出现卡滞问题，又能避免间隙过大导致的夹持精度下降，长期使用后铰接位置的磨损量也控制在合理范围内，保证夹具的使用寿命。

　　在实际安装使用时，需要注意底座的安装平面要保持足够的平面度，避免底座安装时产生变形影响内部连杆的运动精度，夹紧力的方向要尽量与工件的定位支撑面垂直，避免产生侧向分力导致工件移位；针对不同材质的工件，可以更换前端压头的包覆材质，比如针对金属加工场景可以更换聚氨酯材质的压头，针对木质工件可以更换橡胶材质的压头，进一步拓展夹具的适用范围。这类夹具的夹持力输出稳定，操作便捷，相比气动、液压夹紧装置，不需要外接动力源，部署灵活，成本更低，在没有气源、电源的野外作业场景、或是小型加工门店的工装工位上也能正常使用，同时维护成本极低，仅需要定期在铰接销轴位置加注少量润滑脂，即可保证机构长期顺畅运行，不需要复杂的维护保养流程。
