食品级不锈钢卫生级管道快装卡箍组件

这套快装接头组件是食品饮料、生物医药加工管路系统里的核心连接件，日常在乳品灌装线、制药纯化水回路、啤酒发酵管路、食品级物料输送管线中随处可见，主要用来实现两段同口径卫生级管道的快速对接与拆卸，相比传统法兰焊接或者螺纹连接，不需要额外做螺纹密封、焊接打磨处理，拆装全程不需要重型工具，日常管路拆洗、滤芯更换、设备段移位的时候，单人就能完成操作，能大幅缩减生产线停机维护的时间。

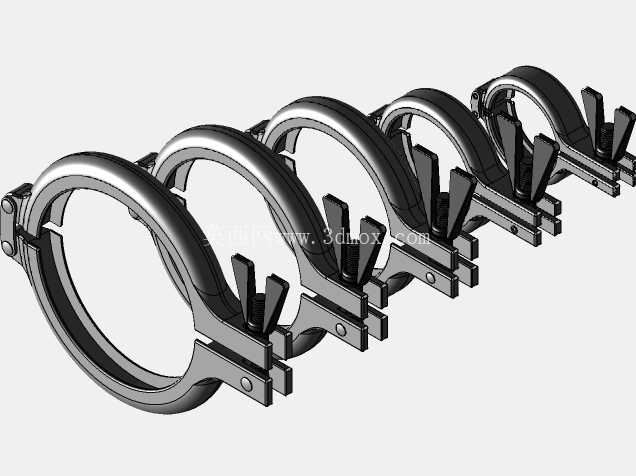

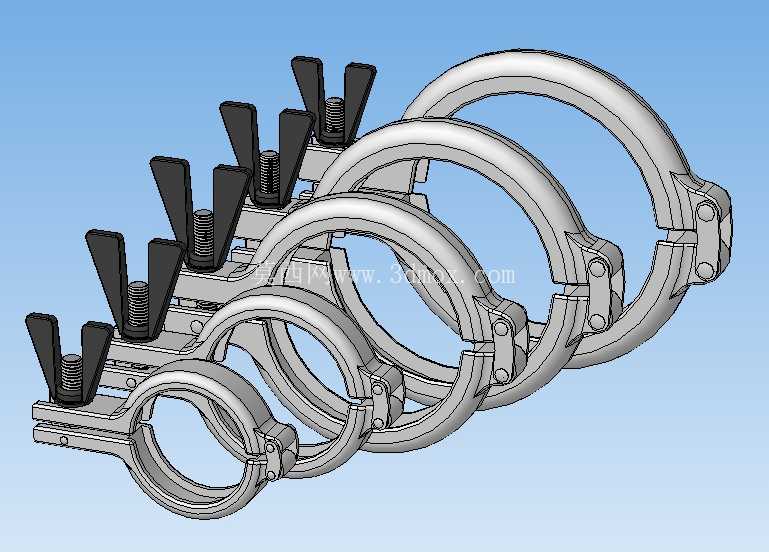

整套组件覆盖了多档常用卫生管口径，从最小的DN15小口径取样管路，到DN100的主物料输送管路都有对应规格，每一组卡箍都采用铰接式开合结构，主体是冲压成型的半圆弧抱环，配合蝶形手拧螺栓实现锁紧，不需要扳手就能施加足够的锁紧力。设计的时候首先考虑的是卫生级工况的无死角要求，卡箍和管道对接的配合面完全贴合卫生级快装接头的凸缘轮廓，锁紧之后不会出现外露的缝隙，避免物料残留滋生细菌，所有和物料、清洗液接触的边缘都做了圆弧过渡，没有锐角沟槽，配合标准的卫生级硅胶密封垫，能实现CIP在线清洗时无残留，符合食品接触材料的安全要求。

从安装边界来看，每一档卡箍的开合角度都做了限位设计，最大张开角度刚好能让卡箍完全脱离快装接头的凸缘，不需要把蝶形螺栓完全拧下来就能完成管道拆装，避免小零件在生产车间拆装时掉落遗失。抱环的内槽尺寸严格匹配标准卫生级快装端头的凸缘外径，锁紧时受力均匀分布在整个凸缘圆周上，不会出现局部压偏导致密封垫错位漏液的问题，蝶形螺栓的螺纹段做了防脱设计，拧到最大松开位置时螺栓不会从铰接座里滑出，适配车间频繁拆装的使用场景。

结构设计上，铰接销轴采用铆压固定，没有额外的卡簧或者紧固件，长期使用不会出现销轴脱落导致卡箍散架的问题，抱环的壁厚经过强度校核，在承受1.0MPa的管路静压时不会出现变形，完全满足常规食品、制药管路的工作压力要求。不同口径的卡箍整体长度、螺栓行程都做了匹配设计，小口径卡箍的螺栓行程更短，拧动两圈就能完成锁紧或者松开，大口径卡箍适当加长螺栓行程，保证开合时能顺利越过接头凸缘，不会出现卡滞。

在实际产线应用里，这类快装接头除了管道之间的对接，还可以用来连接隔膜阀、快装过滤器、视镜、压力表转接头等卫生级管路附件，整套卡箍的外形轮廓没有突出的尖锐部分，安装之后不会在管路外形成易磕碰的凸起，车间人员巡检、操作的时候不会被剐蹭。不锈钢材质本身经过表面抛光处理，粗糙度满足卫生级要求，不容易附着物料污渍，日常清洗的时候用高压水枪就能冲掉表面残留，耐酸碱清洗液腐蚀，长期在高温高湿的生产车间环境里使用也不会出现锈蚀剥落的问题，不会对管路内的物料造成污染。

建模的时候所有配合尺寸都严格遵循卫生级快装接头的行业标准，卡箍内槽的曲率半径、凸缘贴合面的角度、铰接点的位置都和实际量产零件一致，虚拟装配时可以直接和标准快装法兰、密封垫完成配合，不会出现干涉或者间隙过大的问题，蝶形螺栓的螺纹行程、铰接处的转动间隙都按照实际零件的装配公差做了还原，用来做管路布局设计的时候，可以直接模拟实际拆装的空间需求，提前预留出足够的操作空间，避免后期现场安装时出现卡箍无法开合、手拧螺栓没有操作空间的问题。
