斜楔式可调高度机械支撑垫块结构

项目分类:千斤顶 发布时间:2026-05-21 ID:1153502
  • 斜楔式可调高度机械支撑垫块结构
  • 斜楔式可调高度机械支撑垫块结构
  • 斜楔式可调高度机械支撑垫块结构

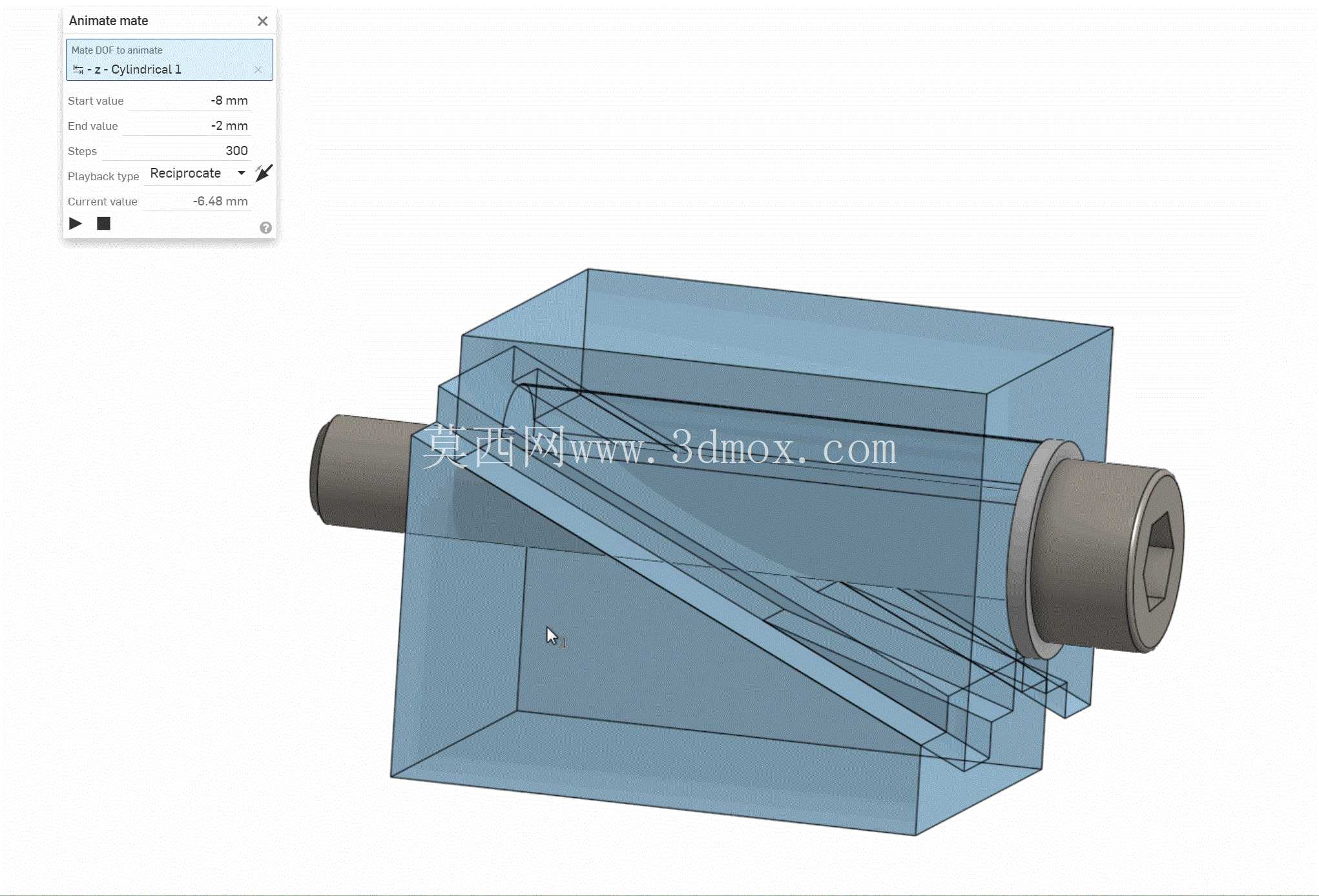

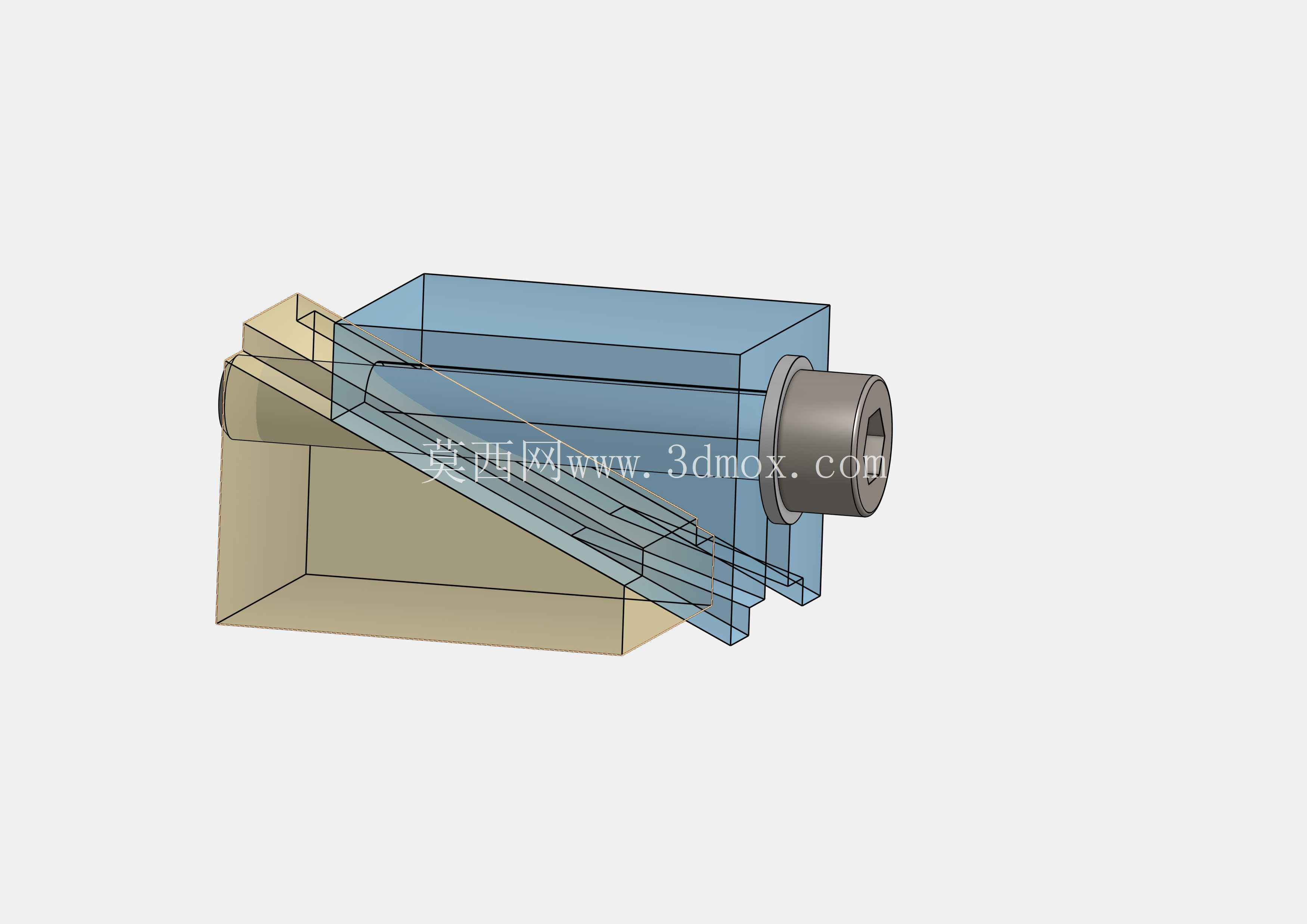

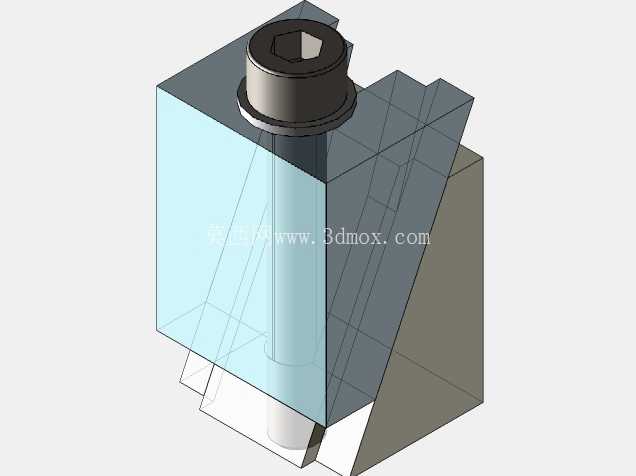

  在机械加工装夹、小型设备调平、工装架设的现场作业场景里,经常会遇到基准面存在高度差、工件支撑点需要微量补高的需求,常规的固定厚度垫铁需要多片叠凑,不仅调整效率低,叠合面的间隙还容易在受载后出现支撑窜动,影响装夹刚性与加工精度,这款斜楔式可调高度支撑结构,就是针对这类小行程高精度高度补偿场景设计的机械式支撑部件。从结构原理来看,它采用双斜楔面滑动配合的调节逻辑,固定座与滑动块的配合面采用统一斜度的精密贴合面,通过端部的螺纹副驱动滑动块沿斜向位移,依靠斜面的升程变化转化为垂直方向的高度调整,调节行程覆盖18.5mm至22mm区间,这个行程范围刚好覆盖了现场装夹作业中绝大多数的微量高度差补偿需求,不需要叠加多层垫铁就能完成单点支撑高度的连续微调。

  设计过程中优先考虑了支撑刚性,两个配合斜块的主体采用整体式块状结构,没有多余的镂空减重设计,配合面的接触面积占滑动块投影面积的70%以上,避免局部应力集中导致的配合面压溃变形,端部的驱动螺纹采用细牙螺纹设计,微调精度可以达到0.02mm每转,能够满足精密加工装夹时的高度精度要求,同时螺纹副自带自锁特性,调整到目标高度后不需要额外的锁止结构就能保持高度稳定,承受垂直方向的静载时不会出现自行回落的问题。从安装边界来看,这款支撑块的整体外形采用方正的块状结构,底面为完整的平面,不需要额外的安装固定结构,直接放置在基准平面上就能使用,支撑顶面同样为平面结构,与被支撑工件的接触面可以保持完整贴合,不会出现点接触导致的工件压痕或者支撑不稳。

  在实际使用场景中,它可以替代多片组合垫铁完成机床工作台面上的工件装夹支撑,尤其是在毛坯面加工、铸件基准面存在平面度误差的时候,通过单点微调就能让工件的装夹基准保持水平,避免装夹变形;也可以用于小型工装的架设调平,在自动化生产线的旁侧工装、检测工位的辅助支撑场景下,不需要复杂的液压或者气动支撑回路,纯机械结构的可靠性更高,不存在泄漏、失压的风险,日常维护只需要定期在斜楔配合面和螺纹副处添加润滑脂,就能长期保持调节顺畅。

  结构设计上还考虑了操作便利性,端部的驱动端采用标准外六角结构,使用普通的开口扳手或者内六角扳手就能完成高度调节,不需要配备专用的调节工具,在狭窄的工装间隙里也能完成调整操作;滑动块与固定座之间设置了限位结构,调节到行程上下极限位置时不会出现滑块脱出的问题,避免现场操作时零件散落丢失。相比传统的螺旋式千斤顶,这款可调高度块的整体高度更低,最小支撑高度仅18.5mm,可以放入间隙更小的支撑空间里,适合薄型工件、低位工装的支撑需求,同时整体结构没有突出的操作手柄,在多支撑点密集布置的场景下,相邻支撑块之间不会出现操作干涉,可以根据工件的支撑需求灵活布置多个支撑点,每个支撑点独立调整高度,适配不同轮廓的工件支撑需求。配合面的加工精度控制在IT7级,表面粗糙度达到Ra1.6,保证斜楔面滑动顺畅无卡滞,同时受载后配合面的接触变形量控制在0.01mm以内,不会因为加载出现明显的高度下沉,满足精密加工场景下的支撑刚性要求。
