重型立式可调高度安全支撑顶设备

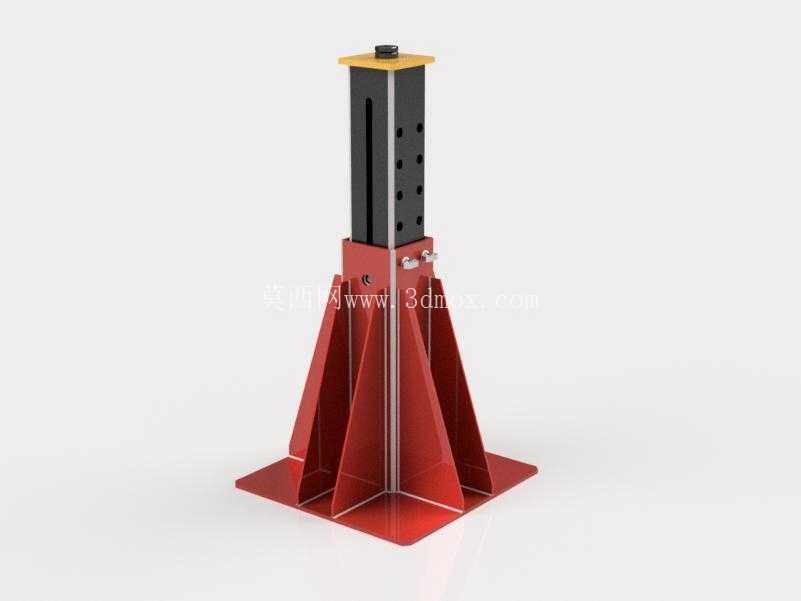

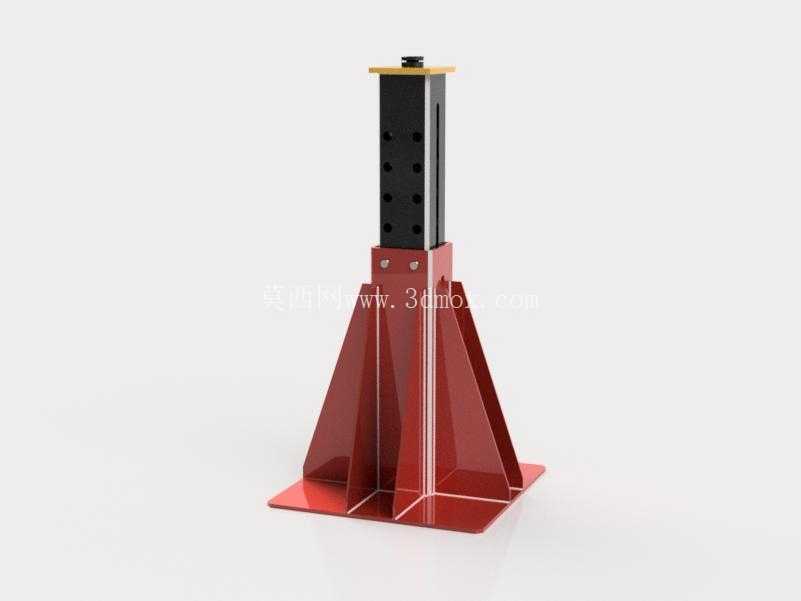

　　在重型车辆维保、重型设备安装移位、大型构件临时承重的作业场景里，这类重型立式支撑顶是不可或缺的安全承载部件，和常规的顶升千斤顶不同，它的核心作用不是动态举升重物，而是在重物被举升到指定高度后，提供刚性、稳定的长期静态支撑，彻底规避液压系统失压、顶升机构滑移带来的坠物风险，是重型作业场景里最后一道安全防护屏障。从结构设计逻辑来看，这款支撑顶采用了下宽上窄的承力构型，底部是整块方形承力底板，底板上方均匀分布四块三角形加强筋板，筋板从底板边缘一直延伸到上部立柱的套接座位置，这种结构能把上部传递下来的垂直载荷均匀分散到底板整个接触面上，避免局部压强过大压损作业地面，同时三角形筋板的抗侧向形变能力极强，即便支撑过程中重物出现微小的横向偏移，也不会出现支撑失稳翻倒的问题。

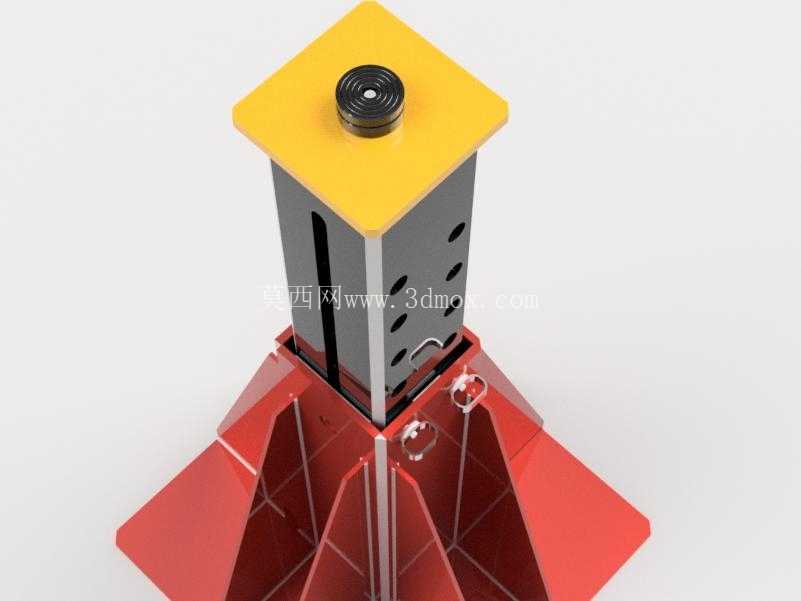

　　上部的承力立柱采用矩形截面的高强度型钢制作，立柱表面等距加工了一排定位销孔，使用时可以根据需要的支撑高度，把立柱从下部的套接座中抽出到对应高度，再将高强度定位销穿过套接座和立柱上对应的销孔，完成高度锁定，这种销孔定位的方式相比螺纹调节、摩擦锁紧的结构，承载冗余量更大，不会因为长期承重出现锁紧失效、支撑高度缓慢下沉的问题，立柱顶端设置了一块方形承力顶板，顶板和立柱之间加装了防滑缓冲垫，和被支撑物的底面接触时能增大摩擦力，避免支撑过程中出现顶板滑移的情况。从实际使用的边界条件来看，这类支撑顶的设计首先要匹配常规重型作业的支撑高度区间，最低支撑高度要适配车辆底盘、设备底座的最低离地间隙，最高支撑高度要覆盖常见重型货车、工程设备的维保支撑高度，同时要严格控制最高位状态下的立柱伸出长度，避免伸出过长导致长细比过大，出现立柱受压弯曲失稳的问题。底部方形底板的尺寸设计要兼顾稳定性和场地适应性，不能过大导致狭小维保场地内摆放不便，也不能过小导致支撑时接地比压过高，在松软地面作业时还可以额外搭配垫木增大接地面积。

　　定位销的直径和销孔的配合公差是设计的核心细节之一，配合间隙过大会导致支撑存在虚位，重物放置时出现冲击晃动，间隙过小则会导致高度调节时插拔销费力，影响作业效率，同时销孔的位置度公差要严格控制，保证立柱抽出到任意档位时，套接座两侧的销孔都能和立柱的销孔完全同轴，避免定位销受剪切力时出现偏载。在实际作业流程中，这类支撑顶永远不会单独作为顶升设备使用，必须配合液压千斤顶、举升机等顶升设备完成作业：先通过顶升设备将重物举升到目标作业高度，再将这款支撑顶调整到对应高度，放置在重物下方的指定承力位置，插入定位销锁定后，缓慢释放顶升设备的压力，让重物的载荷完全转移到支撑顶上，确认支撑稳定无滑移后，作业人员才能进入重物下方开展维保、装配作业。

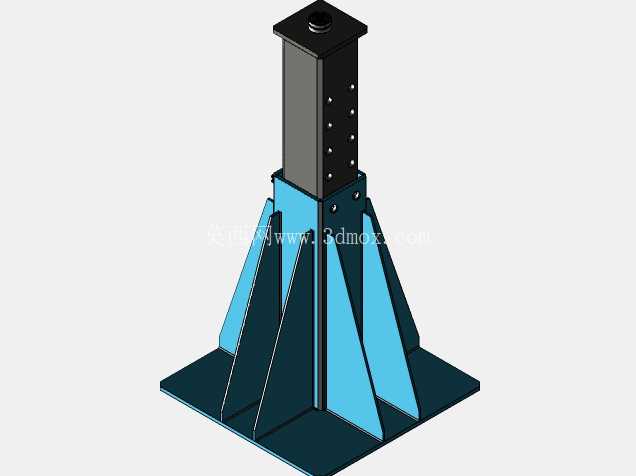

　　和带液压结构的自锁千斤顶相比，这种纯机械销锁的支撑顶没有密封件老化、液压油泄漏、阀芯泄压的故障风险，长期静置支撑的可靠性更高，即便在高温、低温、多粉尘的恶劣作业环境下，也能稳定保持支撑状态，不会因为环境因素出现承载能力下降的问题。在三维建模过程中，这类支撑结构的建模重点首先是承力部件的装配关系还原，要准确体现底部筋板和底板、套接座的焊接位置关系，还原立柱销孔的等距分布规律，以及定位销、锁紧卡扣的细节结构，尤其是立柱和套接座的配合间隙要符合实际装配公差，不能出现干涉或者间隙过大失真的问题；其次是材质和渲染表现要区分不同部件的工艺属性，底部承力结构的焊接件要体现出涂装后的金属质感，上部立柱的加工面要体现出型钢的表面处理特征，顶端的防滑垫要体现出非金属材质的质感，保证模型的写实度足够支撑结构展示、作业场景模拟的使用需求。对于结构设计从业者来说，这类模型可以作为重型支撑类产品设计的参考构型，根据不同的额定承载需求调整板材厚度、筋板数量、销孔间距、立柱截面尺寸，衍生出不同载荷等级的支撑产品；对于设备选型和作业方案编制的人员来说，准确的三维模型可以直接用于作业场景的布局模拟，提前确认支撑点位置、支撑高度是否匹配作业需求，避免现场作业时出现支撑高度不合适、摆放空间不足的问题。
