两吨级车载液压起重顶升装置结构

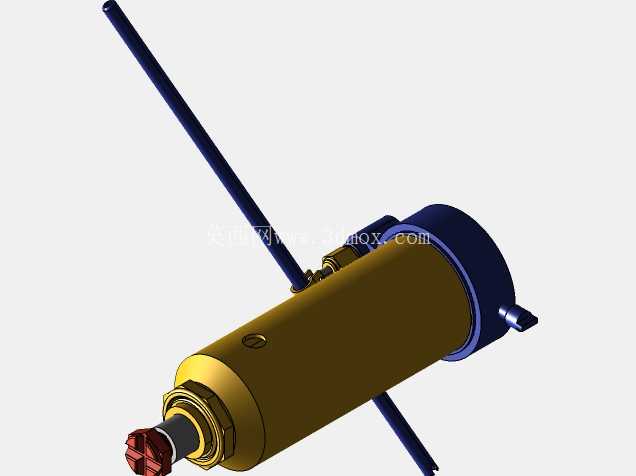

　　日常汽修场景里，更换轮胎、底盘检修时的顶升作业，核心依赖这类两吨级液压顶升装置，它的结构设计完全围绕小空间大出力的需求展开，没有冗余的装饰性结构，每一处几何特征都服务于功能实现。先看实际作业的边界约束：家用轿车的底盘离地间隙普遍在120mm到200mm之间，这就要求装置的最低收纳高度必须控制在180mm以内，才能顺利塞入底盘指定的顶升支撑点下方，而最大顶升行程需要达到300mm以上，才能把轮胎抬离地面足够高度，方便拆卸更换，这个模型里的缸体长度、活塞杆伸出量的比例，就是严格按照这个作业边界做的参数匹配，不会出现行程不够顶不起来、或者最低高度太高塞不进去的问题。

　　从功能实现逻辑来说，它采用的是单作用柱塞式液压结构，手动压杆作为动力输入部件，压杆的铰接点位置做了力臂优化，成年人单手施加300N左右的下压力，就能通过小柱塞泵的油压放大，在主顶升柱塞端输出两吨的额定顶升力，这个力比刚好覆盖普通家用轿车整备质量1.5到1.8吨的单侧承重需求，不会出现出力不足的情况，也不会因为冗余设计导致整体重量过大，便携性变差。结构细节上，缸体采用的是无缝钢管加工的承压结构，端盖和缸体之间用螺纹连接加密封件封油，避免长期使用后出现油压泄漏导致的顶升回落问题，柱塞表面做了硬氧化处理，降低和导向套之间的摩擦系数，反复伸缩作业时不会出现卡滞，也能减少密封件的磨损，延长使用寿命。

　　压杆的收纳设计也考虑了实际使用场景，不用的时候可以绕铰接点转动贴靠在缸体侧面，不会额外占用收纳空间，放在汽车后备箱的工具槽里刚好合适，不会和其他随车工具发生干涉。顶部的支撑头做了圆弧过渡的凹槽结构，和汽车底盘的顶升加强筋位置匹配，作业时能卡住支撑点，不会出现滑动滑脱的安全隐患，底部的底座做了加大的承压面，在松软的地面作业时，能降低对地压强，避免装置下陷导致的车辆倾斜风险。很多新手建模的时候容易忽略液压油路的内置结构，这个模型里把进油阀、回油阀的位置都做了结构预留，回油阀的旋钮布置在缸体侧面手指容易触碰的位置，顶升完成后需要回落时，只需要小角度旋钮就能缓慢释放油压，控制柱塞回落速度，不会出现突然下落的问题。

　　从安装和维护的角度来说，整个装置的拆解不需要特殊工具，端盖螺纹、导向套压盖都是标准紧固件连接，后期更换密封件、补充液压油的时候，普通机修工具就能完成拆解维护，不需要返厂处理，符合随车工具的易维护要求。另外，整体的重心布置做了优化，当柱塞完全伸出达到最大行程时，整体重心依然落在底座的承压面范围内，加上顶部支撑头的限位结构，即使承受额定载荷，也不会出现侧翻的风险，这一点在户外非平整地面作业时尤为重要，很多同类型产品出现安全事故，都是因为重心偏移超出底座支撑边界导致的。这个结构的尺寸链设计也很严谨，柱塞的导向长度和直径的比例控制在1.5:1以上，避免顶升过程中柱塞出现径向晃动，保证顶升过程的垂直稳定性，压杆的摆动角度控制在45度到60度之间，符合人工作业时的手臂发力角度，长时间反复按压也不会出现过度疲劳的问题。
