弹簧驱动棒材拉拔专用卡盘结构

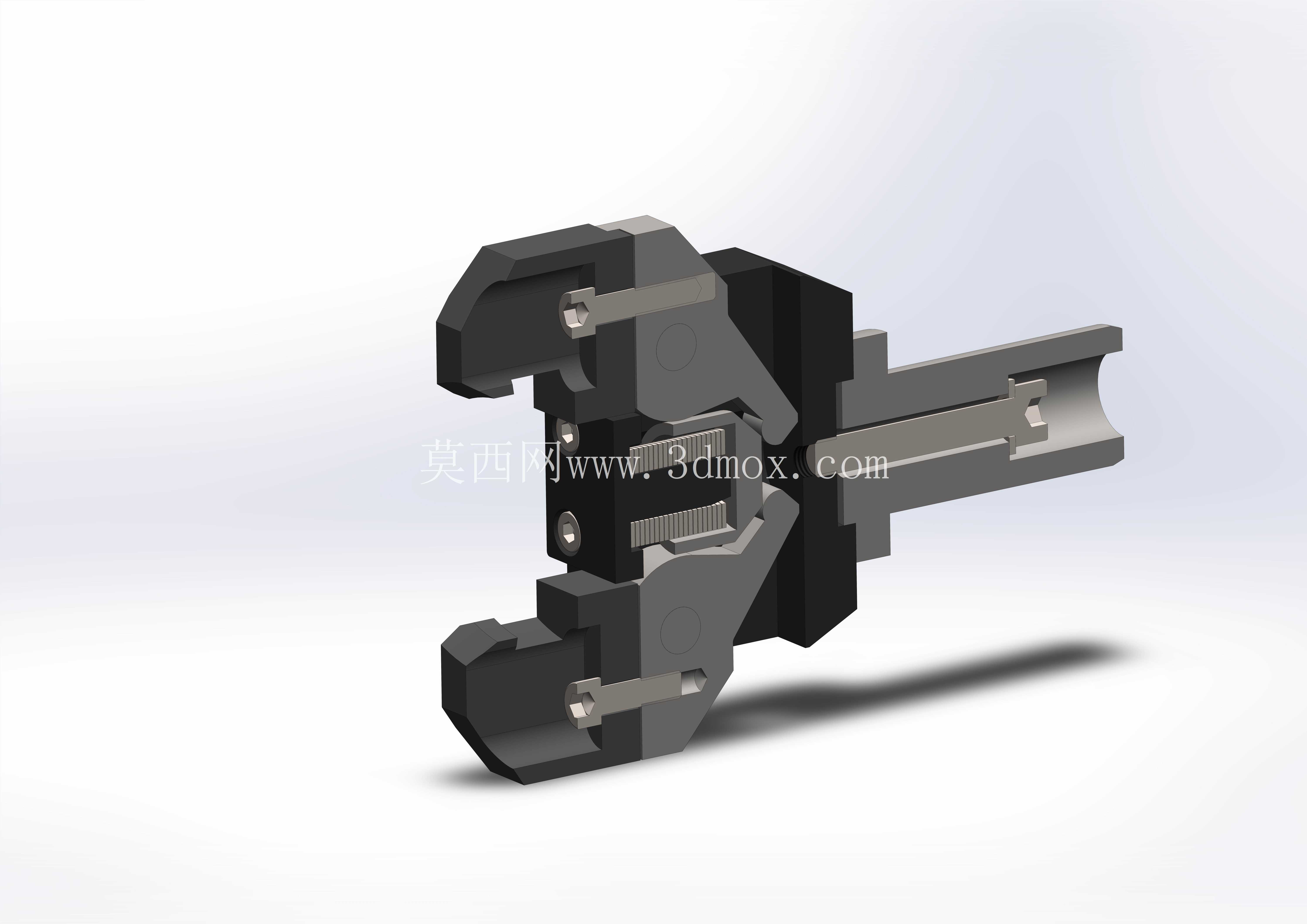

　　在棒材连续拉拔加工的产线工位上，这类弹簧驱动的拉杆卡盘是承担工件夹持与轴向送进动作的核心执行部件，区别于常规三爪自定心卡盘的手动或液压驱动逻辑，该结构依靠内置弹簧的预紧力提供常态夹持力，配合拉杆的轴向位移实现夹爪的开合动作，适配拉拔工序中需要持续稳定夹持、快速松脱切换工件的作业节奏。从结构布局来看，该卡盘采用对称双夹爪布局，夹爪的夹持面做了适配圆棒材的V型轮廓设计，能够在夹持时自动对中棒料轴线，避免拉拔过程中棒料偏斜导致的成品尺寸超差、模具磨损加剧问题；夹爪与本体之间采用滑动导向结构，配合定位销限制夹爪的开合行程，保证每次开合的动作一致性，减少长期往复动作带来的结构间隙累积。

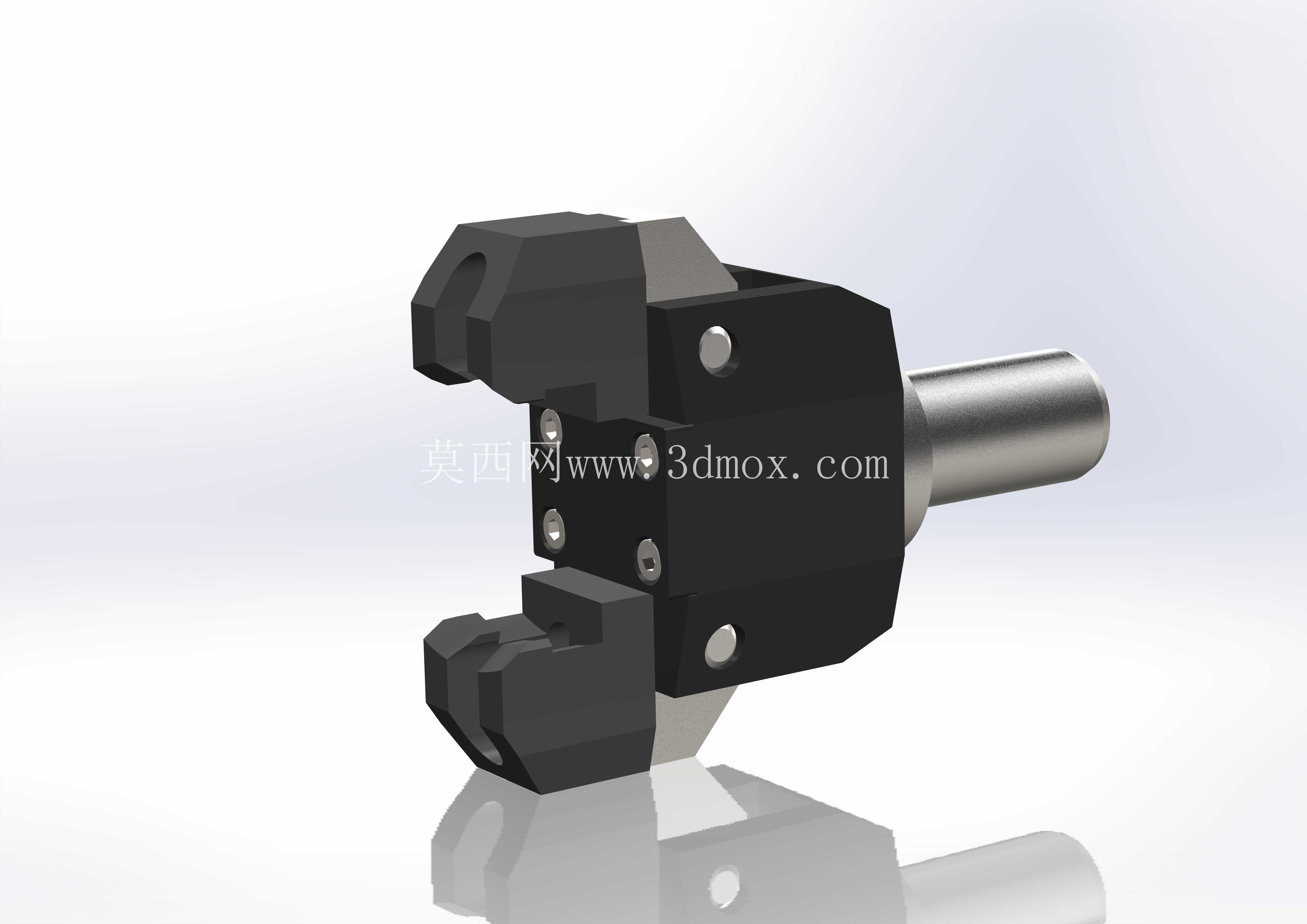

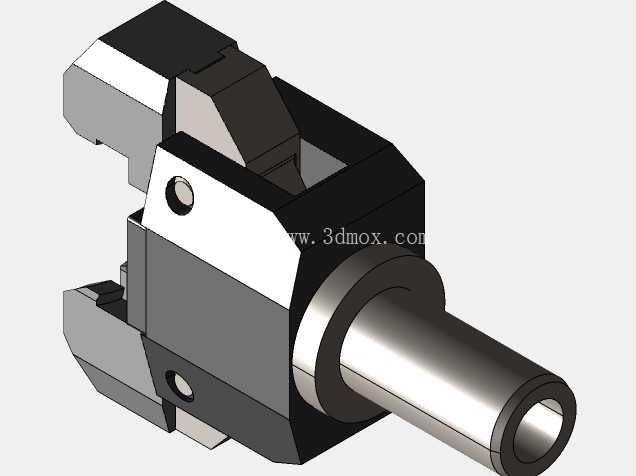

　　卡盘的本体部分采用高强度合金钢材质的块状结构，所有安装孔位的位置度公差控制在0.02mm以内，既保证整体结构的刚性，能够承受拉拔过程中最大数十千牛的轴向拉力，又控制了整体重量，降低拉杆往复动作时的惯性负载。后端的伸出轴为标准安装接口，可直接对接拉拔设备的主轴拉杆，安装时只需保证伸出轴与设备主轴的同轴度在0.01mm范围内，即可完成装配，无需额外做复杂的适配调整，大幅缩短产线部件更换的停机调试时间。内置的弹簧组件经过预压调校，常态下能够提供足够的夹持力，避免棒材在拉拔过程中出现打滑、窜动问题，当拉杆受外力向后拉动时，夹爪沿导向斜面张开，即可松脱棒料完成送料动作，整个动作行程控制在15mm以内，响应速度快，适配高速连续拉拔的生产节拍。

　　夹爪的夹持面做了硬化处理，表面硬度达到HRC58以上，能够长期夹持热轧、冷拔状态的金属棒材，减少夹持面的磨损，当夹爪磨损到夹持精度不足时，只需松开夹爪的固定螺丝即可快速更换备件，无需拆解整个卡盘结构，降低日常维护的成本与时间。从安装边界来看，该卡盘的最大外轮廓尺寸适配80规格的安装空间，本体的径向最大尺寸不超过120mm，轴向总长度控制在180mm以内，能够适配多数中小型棒材拉拔设备的主轴安装空间，不会与设备的防护罩、送料导套等周边部件产生运动干涉。

　　在实际应用场景中，这类卡盘除了用于常规金属棒材的冷拔、拉光工序，还可适配有色金属棒材、异型截面棒材的拉拔加工，只需更换对应轮廓的夹爪即可快速切换加工品类，无需更换整个卡盘本体，具备较强的工艺适配性。设计过程中，针对拉拔工序中切削液、金属粉尘较多的工况，卡盘的滑动配合面都做了防尘密封结构设计，避免粉尘进入滑动间隙导致的卡滞、磨损问题，同时在本体上预留了润滑脂注油孔，可定期对内部滑动面加注润滑脂，延长部件的使用寿命。夹爪的开合动作采用斜面增力结构，将拉杆的轴向拉力转化为夹爪的径向夹持力，增力比达到1:3.5，只需较小的拉杆拉力即可获得足够的夹持力，降低驱动端的负载要求，同时保证夹持力的稳定输出，不会因为拉拔过程中的负载波动出现夹爪松脱的问题。
