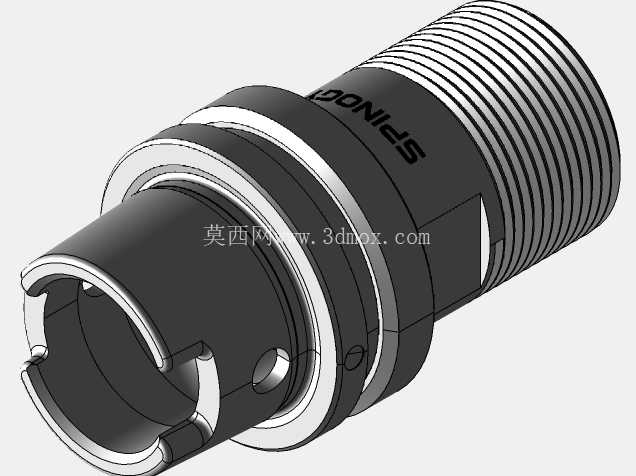

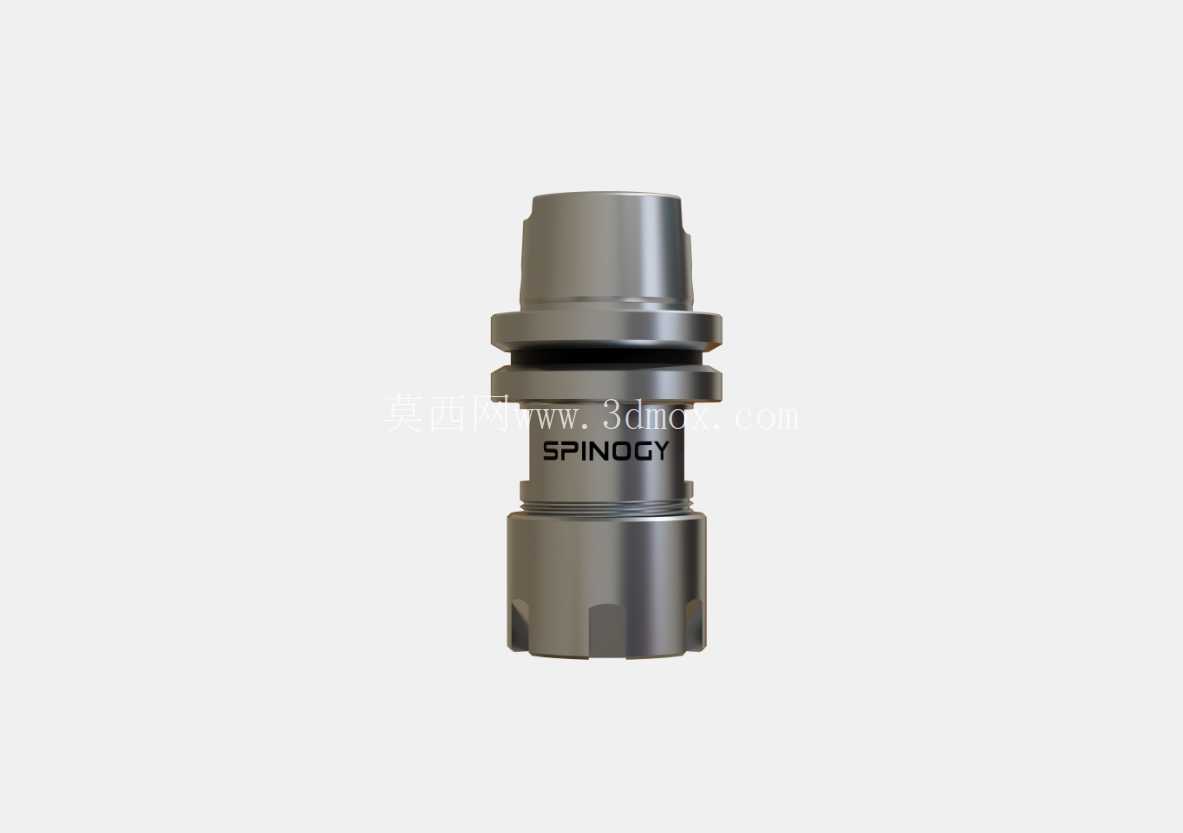

SPINOGY设备配套HSK-C25 ER16铣削刀架

在精密数控铣削加工场景中，主轴与刀具的连接刚性直接决定了加工面的光洁度与尺寸公差稳定性，这款适配SPINOGY X22主轴的HSK-C25 ER16刀架，正是针对高速轻载铣削工况设计的接口部件。从实际加工场景来看，这类小规格HSK刀柄多用于小型龙门加工中心、桌面级CNC铣削设备以及木工、复合材料精雕设备上，尤其适配teknomotor系列高速电主轴的安装接口，可承担铝合金件铣削、工程塑料开槽、软金属倒角以及木质构件的成型加工工序，在小型精密零部件批量加工、手板模型制作、定制化木工构件生产等场景中应用广泛。

从功能特性上看，这款刀架采用HSK-C型中空短锥接口设计，锥面与端面同时贴合的定位方式，相比传统BT刀柄在高速旋转时的连接刚性提升明显，当主轴转速达到万转以上时，锥面受离心力扩张的影响更小，刀具跳动量可控制在微米级，能有效延长铣刀的使用寿命，避免加工过程中出现振纹。ER16夹头的配置可夹持直径1-10mm的直柄刀具，覆盖了精铣、钻孔、铰孔等多数小规格刀具的装夹需求，夹头锁紧螺母采用平衡式设计，在高速旋转时不会产生额外的动不平衡量，无需额外做动平衡校正即可满足12000转以上的加工要求。

从设计思路层面拆解，这款刀架的整体结构做了针对性的轻量化处理，刀柄主体采用合金结构钢整体锻造成型，经渗碳淬火后表面硬度达到HRC58-62，芯部保留足够的韧性来承受铣削过程中的切削冲击力，锥面与端面的定位基准经过高精度磨削加工，锥面接触率不低于90%，端面贴合间隙控制在0.002mm以内，保证与主轴连接时的定位精度。刀柄中部的V型卡槽是HSK-C型刀柄的标准结构，用于主轴内部的拉爪锁紧，卡槽的位置度与尺寸公差严格按照HSK标准执行，换刀时可实现精准定位，避免出现卡刀、定位偏移的问题。夹头安装孔的内锥面与刀柄定位锥面的同轴度控制在0.003mm以内，保证装夹刀具后的径向跳动满足精密加工要求，刀柄尾部的内冷通道可适配中心出水主轴，在加工深槽、深孔时可直接将切削液输送到切削区域，提升排屑效率与刀具冷却效果。

从安装边界与尺寸配合来看，这款刀架的HSK-C25接口锥度为1:10，锥端大端直径25mm，与主轴端面贴合后，刀柄的悬伸长度经过优化设计，在保证足够的螺母锁紧操作空间的前提下，尽可能缩短悬伸量，提升整个刀具系统的刚性，避免长悬伸带来的振刀问题。ER16螺母的外径为28mm，加工时可避让工件侧壁的最小距离为14mm，可满足多数小型型腔的加工避让需求。刀柄整体的动平衡等级达到G2.5级，适配最高15000转的主轴转速，安装时只需清洁主轴锥孔与端面、刀柄锥面与定位端面，将ER夹头装入螺母后旋入刀柄，装入刀具后按规定扭矩锁紧螺母即可，无需额外调整。在实际使用中，这类小规格HSK刀架尤其适合加工小型精密3C零部件、铜质电极、亚克力装饰件以及木工雕花构件，相比同规格的弹簧夹头刀柄，其重复定位精度更高，换刀后无需重新对刀即可保证加工尺寸的一致性，能有效减少批量加工中的辅助时间，提升设备的加工效率。针对德国进口设备的配套需求，这款刀架的所有尺寸公差均严格遵循DIN标准，可直接替换同规格的进口刀柄，无需对主轴或加工程序做任何调整，在设备维护替换、工装配置升级时可直接选用。
