径向安装小型40毫米压力表结构设计

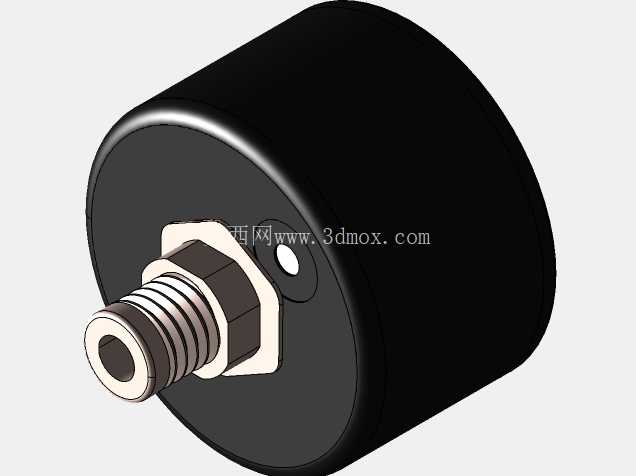

　　这款径向安装的小型压力表，是气动回路、小型液压站、实验室气路、便携检测设备里常用的压力检测元件，整体表壳直径控制在40毫米，属于小尺寸安装位适配的仪表类型，在结构紧凑的设备内部、手持检测工具、桌面型小型试验装置里应用非常广泛，很多时候设备面板预留的安装空间有限，大直径压力表无法布置，这种40毫米规格的产品刚好能填补小空间压力检测的需求缺口。从实际使用场景来看，这类小直径压力表常被用在点胶机调压回路、小型焊割设备气路、牙科治疗台水气路、小型空压机出气端、自动化设备的分支气路压力检测点位，这些场景的共同特点是安装空间局促，不需要大表盘的远距离读数需求，只需要操作人员近距离查看当前管路压力值，对仪表的径向安装尺寸、外伸长度都有比较严格的限制。从结构设计上看，这款压力表采用轴向径向引出的外螺纹连接结构，接头部分带外六角锁紧面，安装时可以用开口扳手卡住六角部位拧紧，不需要转动表体，避免安装过程中表盘朝向错位，接头的外螺纹规格适配常规气动管路的内螺纹接口，螺纹根部的密封面可以配合密封垫或者生料带实现管路密封，防止压力介质泄漏。表体采用圆柱形黑色壳体，壳体边缘做了微小的圆角过渡，没有尖锐的棱角，避免安装和维护过程中划伤操作人员，表盘正面的透明视窗和壳体配合紧密，能够阻挡日常使用中的灰尘、少量飞溅的液体进入表内，保护内部的波登管、传动齿轮机构，延长仪表的使用寿命。

　　从安装边界尺寸来看，表体的轴向长度（从安装螺纹端面到表壳尾部）控制得比较紧凑，安装后不会在设备内部占用过多的纵深空间，螺纹接头的外伸长度刚好满足穿过设备面板或者管路接头壁面的需求，六角锁紧面的对边尺寸符合常规扳手的开口规格，现场安装不需要特制工具，普通的呆扳手就能完成锁紧操作。在功能特性上，这类小压力表主要用来直观显示管路内的气体或者低粘度液体的压力值，内部的波登管在介质压力作用下产生弹性形变，通过传动机构带动指针偏转，直接在表盘刻度上指示出当前压力数值，不需要额外供电，纯机械结构的可靠性很高，在断电、电磁干扰强的工况下也能正常显示压力值，不会像电子压力传感器那样受供电、信号干扰的影响。

　　设计这类小尺寸压力表的时候，首先要平衡表壳直径和内部机芯的安装空间，40毫米的表壳内径要容纳波登管、扇形齿轮、指针轴、游丝这些核心零件，同时还要保证指针的偏转角度能够覆盖常用的压力量程，不能因为空间压缩导致机芯零件互相干涉，也不能让刻度盘的刻度过于密集导致读数困难。其次要考虑径向接头的受力情况，压力表安装在设备上之后，难免会受到管路振动、意外触碰的外力，接头和表壳的连接部位要做加强结构，避免长期振动下接头松动或者断裂，很多现场使用的小压力表损坏都是因为接头部位强度不足，在设备振动过程中出现焊缝开裂、接头脱落的问题，所以在三维建模的时候，接头和表壳的连接圆角、壁厚都要做针对性的加强，保证连接强度。另外还要考虑表盘的可视角度，因为是小直径表盘，安装后操作人员大多是从正面偏斜一定角度查看读数，所以视窗的透明件要选用透光率高的材料，减少反光，表盘刻度的印刷对比度要足够，指针的颜色和表盘底色要有明显的色差，保证在车间普通照明条件下能够快速读取出压力数值。在实际选型替换的时候，这款压力表的安装尺寸可以直接替换同规格的其他径向小压力表，不需要改动设备上的安装孔位和管路接头，对于设备维护人员来说，替换成本很低，不需要重新加工安装位。

　　很多小型自动化设备在出厂的时候，会在每个独立的压力回路都安装一个这样的小压力表，方便调试的时候快速判断每个回路的压力是否正常，出现故障的时候也能通过压力表的数值快速定位故障点，比如某个气缸动作无力，先看对应回路的压力表数值是否达到设定值，就能快速区分是管路泄漏还是气缸本身的故障，减少设备排查的时间。在三维建模过程中，这类零件的建模重点在于外部安装尺寸的准确性，因为这类仪表大多是作为外购标准件被装配到整体设备模型里，建模的时候不需要把内部的波登管、齿轮这些零件完全还原，只需要把外部的表壳直径、长度、接头螺纹规格、六角对边尺寸、表盘视窗的位置这些和安装、装配相关的尺寸做准确，就能满足整机装配的干涉检查需求，避免在设备设计的时候出现压力表和周围零件干涉、安装扳手空间不足的问题。很多刚入行的结构设计人员在做设备三维布局的时候，经常会忽略小压力表的安装扳手空间，只留了螺纹穿过的孔位，没有预留扳手拧紧的操作空间，导致零件加工完成后现场无法安装，不得不重新修改面板结构，所以在建模的时候把六角接头的尺寸、扳手操作的最小空间都做准确，就能提前规避这类装配问题。另外，表壳的外圆尺寸也要准确，因为有些安装场景是在面板上开圆孔，把压力表嵌入安装到面板里，这时候表壳的外径公差就直接影响装配的松紧度，尺寸做太大装不进去，做太小会出现松动，所以建模的时候要按照实际产品的尺寸公差来做外形，保证虚拟装配和实际装配的一致性。
