工业设备用旋转式急停操作按钮结构

在工业生产现场的各类设备操控端，急停部件是最后一道安全防护屏障，这套旋转复位式紧急停止操作件，适配绝大多数需要配置安全停机触发的工业设备场景，从常规的生产线工位操作台、 standalone 单机设备，到大型成套机组的现场操作盒，都能看到这类结构的应用。不同于普通的按压式开关，急停控件的触发逻辑要求必须具备足够的操作辨识度，避免误触的同时，要保证紧急状态下操作人员不需要精准定位就能快速触发，这也是其操作头采用大直径红色圆形设计的核心原因。

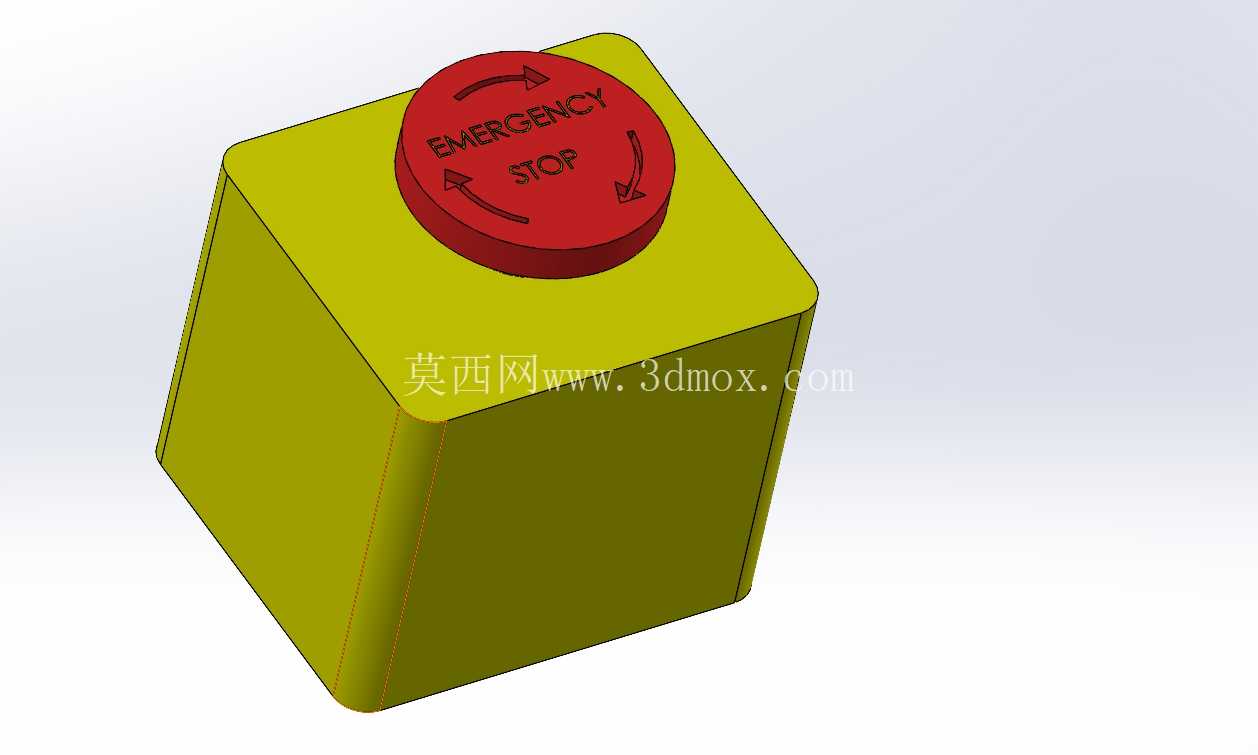

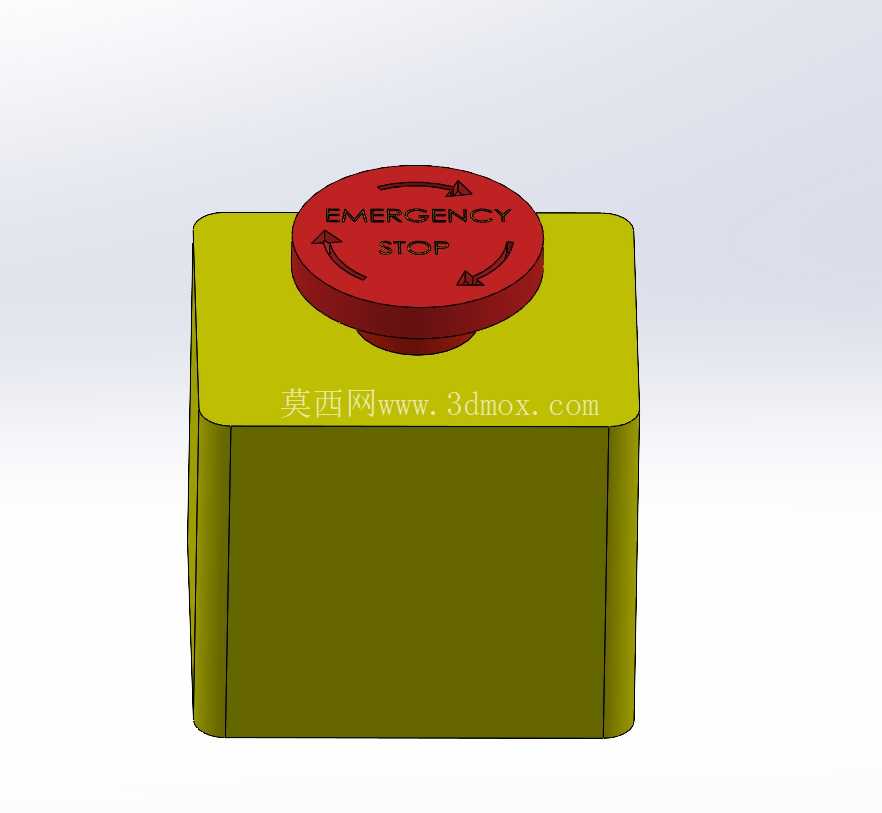

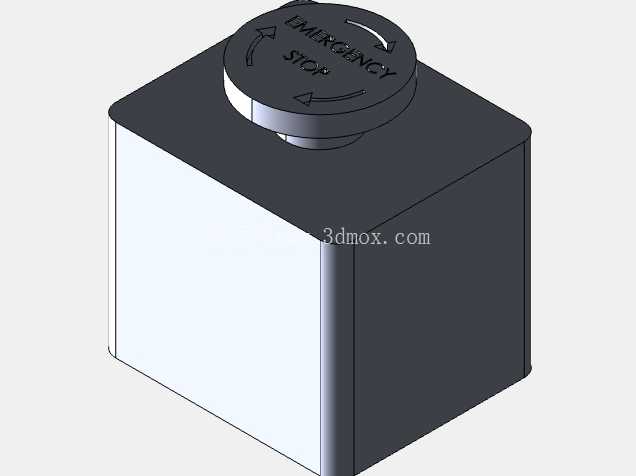

从结构设计逻辑来看，这套急停组件分为操作头部与安装基座两部分，上部的红色操作帽表面做了环形箭头标识，明确标注旋转复位的操作方向，避免操作人员在设备故障排除后不知道如何解除锁定状态。操作帽的边缘做了圆弧过渡，表面带有细微的防滑纹理，即便操作人员佩戴劳保手套，也能顺利完成按压触发或者旋转复位的操作，不会因为手滑出现操作失效的问题。下部的安装基座采用方正的盒式结构，这种结构设计一方面是为了匹配标准的面板安装开孔尺寸，另一方面方正的外壳可以在基座内部预留足够的空间布置触点模块、复位弹簧以及锁止机构，不需要额外做异形结构的避让，降低加工与装配的难度。

在实际安装场景中，这类急停按钮通常会布置在操作人员伸手可及的位置，比如设备操作面板的右上角、输送线侧方的立柱上、大型设备的周边安全护栏处，安装时基座嵌入面板或者安装盒内部，仅上部的红色操作帽露出操作面，露出高度控制在不会被常规路过的物体误碰，但手掌按压时能完全施力的范围。其触发逻辑为直按锁定，当出现紧急情况时，操作人员向下按压操作帽，内部的锁止机构会卡住动作杆，同步触发常闭触点断开，切断设备的动力回路或者安全回路，让设备立刻进入停止状态；故障排除后，按照操作帽上标注的箭头方向旋转一定角度，锁止机构脱开，操作帽在内部弹簧的作用下复位，触点恢复导通，设备才能重新进入启动准备状态，这种设计可以避免急停触发后因为震动或者外力误碰自动复位，必须由人工确认现场安全后手动解除，完全符合工业安全规范的要求。

从建模细节来看，这套结构还原了实际产品的装配关系，操作帽与基座之间的动作间隙做了准确的预留，既不会因为间隙过大出现操作晃动，也不会因为间隙过小导致动作卡滞。操作帽表面的标识采用凹刻填色的结构形式，长期使用不会因为摩擦导致标识模糊，即便在有油污、粉尘的车间环境里，红色的操作头也具备足够的视觉辨识度，操作人员在距离设备数米的位置就能快速定位急停按钮的位置。基座的边角做了小圆弧倒角处理，避免安装时尖锐的边角划伤操作人员的手部，同时基座的尺寸适配行业通用的安装孔距，不需要对现有设备的安装面板做额外的改孔加工，就能直接替换同规格的老旧急停部件，具备很好的互换性。

在功能特性上，这类急停部件的机械寿命需要满足数十万次的操作循环，触发力控制在合适的区间，既不会因为触发力过小导致轻微触碰就误停机，也不会因为触发力过大导致紧急情况下按不动。内部的触点结构采用自清洁的设计，即便在有轻微粉尘的环境里，也能保证触点接触可靠，不会因为接触不良导致安全回路失效。整套结构没有多余的外露零件，防护等级可以满足车间常规的飞溅、粉尘防护要求，不需要额外加装防护套就能直接在生产现场使用，只有在一些有防爆要求或者高腐蚀的特殊场景，才需要搭配对应的防护外壳使用。

很多刚入行的结构设计人员在做设备操作面板布局时，容易忽略急停按钮的安装边界要求，比如操作帽周围需要预留足够的手指操作空间，不能被其他按钮或者面板凸起结构挡住，这套模型的尺寸比例完全按照实际工业产品的规格制作，可以直接用来做面板布局的干涉检查，确认安装位置是否符合操作空间要求，避免实际加工装配后出现急停按钮被遮挡、操作空间不足的问题。同时模型还原了旋转复位的动作结构关系，对于需要做设备操作动画演示、安全培训课件制作的场景，也可以直接用来做动作演示的素材，直观展示急停按钮的触发与复位过程，帮助一线操作人员快速掌握正确的操作方法。
