工业级逆变电源金属外壳结构设计方案

　　在户外作业供电、车载应急电源、小型离网光伏储能系统的配套设备选型中，逆变单元的外壳结构往往是容易被忽略却直接影响整机可靠性的核心部件，本次呈现的这款逆变设备壳体结构，正是针对中小功率逆变转换场景做的落地化结构设计。从实际应用场景出发，这类壳体需要适配功率段在1kW到3kW之间的逆变电路模块，常见于户外施工临时供电、车载后备电源、小型家用离网储能系统的主机封装，既要满足内部电路板、功率器件、散热组件的安装固定需求，也要兼顾外部接线操作的便捷性，以及长期在多尘、存在轻微振动的使用环境下的防护能力。

　　从结构设计思路来看，这款壳体采用一体化弯折的金属钣金主体，上盖与下壳体通过侧边卡扣或者隐藏式螺丝完成装配，整体没有外露的突兀连接件，既能够减少粉尘、溅水从装配缝隙进入壳体内部的概率，也能让整机外观更规整，方便在设备机柜、车载安装位里做并排布设。壳体的边角做了小半径的圆弧过渡处理，没有尖锐的直角棱边，一方面是钣金加工工艺的要求，避免弯折处出现应力集中导致的板材开裂，另一方面也能防止安装、搬运过程中尖锐边角划伤操作人员，符合电气设备的安全设计规范。

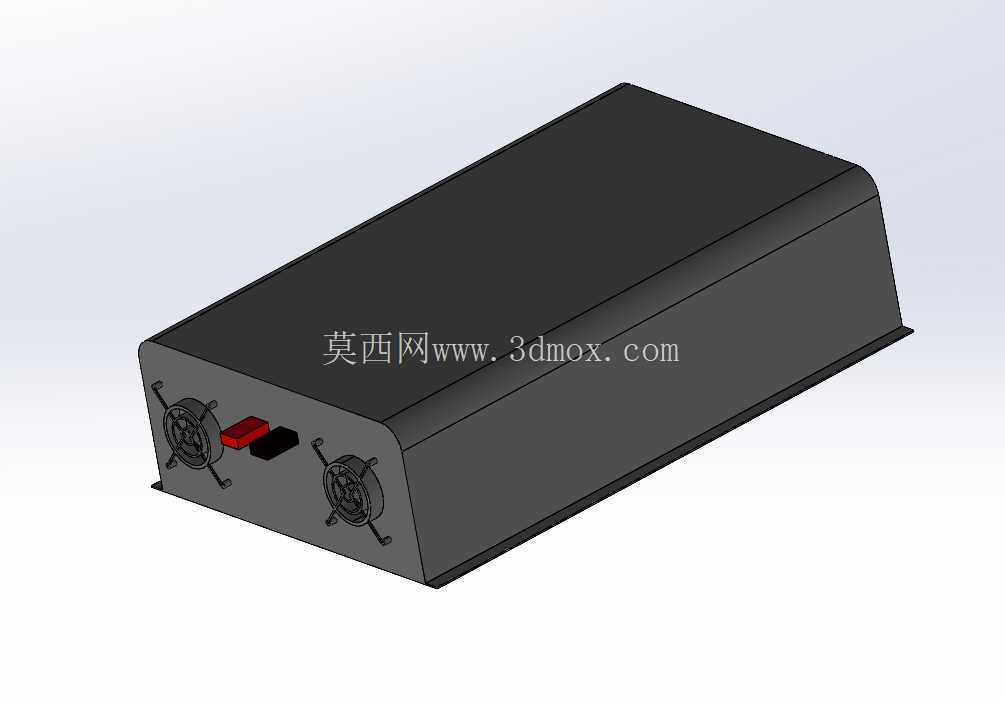

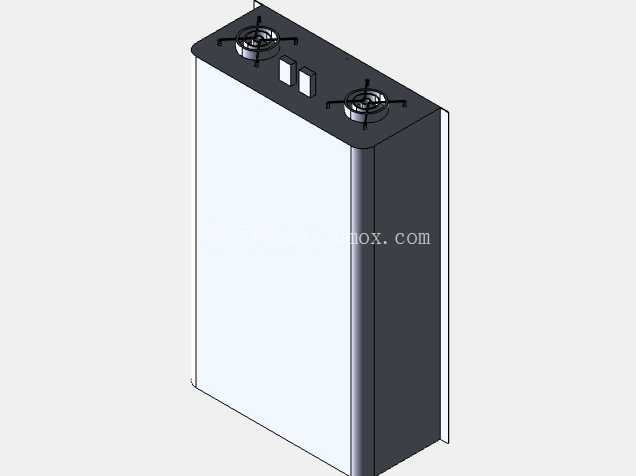

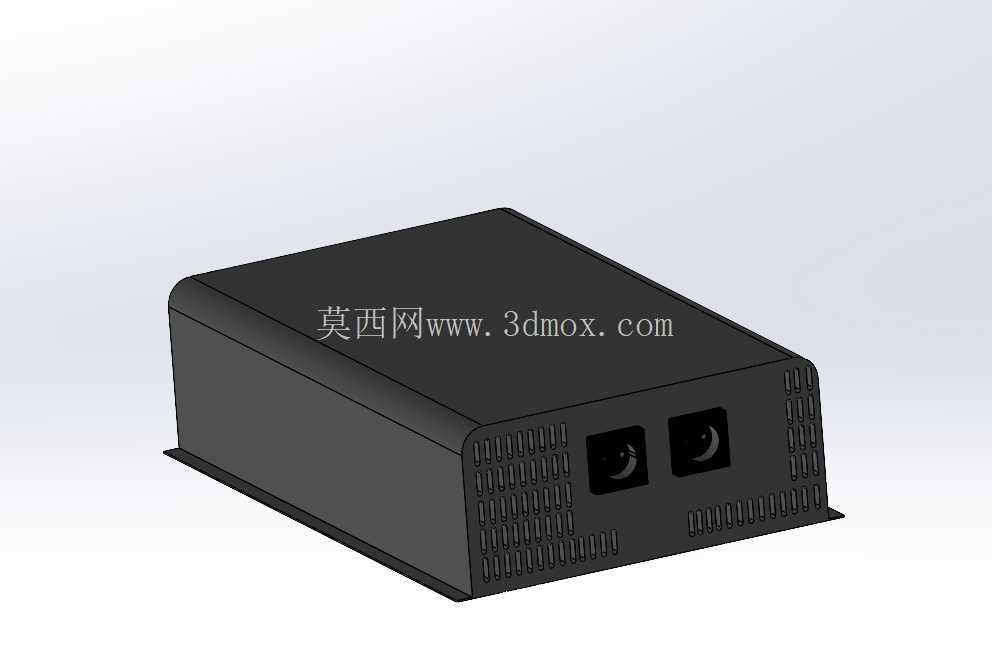

　　接口区域的布局是这款结构设计的重点，在壳体的单侧端面集中布置了两组带防护网的轴流散热风机位，中间预留了船型电源开关的安装槽位，这种布局逻辑是顺着内部功率器件的散热风道来规划的：内部的IGBT功率模块、整流桥堆等发热器件会紧贴壳体内部的散热铝座，风机工作时形成从端面进风、壳体另一侧出风的直通风道，能够以最短的风路带走发热器件的热量，避免热量在壳体内部淤积导致的器件过热降频。两个风机位都预留了标准的80mm轴流风机安装孔位，防护网的固定结构直接和壳体端面一体冲压成型，不需要额外加装防护网支架，减少了装配零件数量，也能避免外部杂物被吸入风机打到内部电路板。电源开关的安装位做了内凹处理，开关按键不会突出壳体端面，能够防止设备搬运、安装过程中误触开关导致的意外通断。

　　从安装边界和尺寸适配来看，这款壳体的长宽高比例适配标准的19英寸机柜安装需求，横向宽度可以根据内置电路板的尺寸做小幅调整，底部预留了四个凸起的安装脚垫位，既可以直接放置在工作台面使用，也可以通过脚垫位的固定孔将设备锁装在安装支架上，脚垫的高度预留了5mm的底部间隙，能够让壳体底部和安装面之间留出空气流通的空间，辅助底部散热，同时也能避免安装面的积水、潮气直接接触壳体金属板材造成锈蚀。壳体的上盖表面做了哑光喷塑处理，不会在光线照射下产生强烈反光，适合在机房、户外作业场景下使用，表面的喷塑层也能提升壳体的耐锈蚀、耐刮擦能力，即使在搬运过程中出现轻微磕碰，也不容易出现掉漆锈蚀的问题。

　　在内部结构的预留设计上，壳体内侧的四个边角都预留了电路板安装柱，安装柱的高度统一为15mm，能够让电路板和壳体底部之间留出足够的走线空间，方便功率线、信号线的布设，同时也能避免电路板焊接面直接接触金属壳体造成短路风险。针对内部变压器、电感等大重量器件的安装，壳体底部还额外预留了两组加强筋结构，安装位置的板材厚度比其他区域厚0.5mm，能够承受大重量器件在振动环境下的拉扯力，避免长期车载使用或者移动搬运过程中器件安装位出现变形、脱落的问题。壳体的侧壁预留了接地端子的安装位，能够方便整机的接地连接，满足电气设备的安全接地要求，所有的开孔边缘都做了翻边钝化处理，不会出现锋利的毛边割破线缆绝缘层的隐患。

　　从实际装配的适配性来看，这款壳体的结构设计充分考虑了通用逆变模块的安装兼容性，不需要针对常规的逆变电路板做额外的结构修改就可以完成装配，装配流程简单，上盖拆卸方便，便于后期的设备维护和器件更换。散热风道的设计经过实际温升验证，在满负载运行状态下，壳体内部的功率器件温度能够控制在器件允许的工作温度范围内，不需要额外加装散热组件就可以满足长期连续运行的散热需求。整体结构没有复杂的异形曲面，所有的弯折、冲压结构都适合常规的钣金加工工艺生产，加工成本可控，适合中小批量的设备配套使用。
