直角安装式电动线性推杆结构

　　这款直角布局的电动线性驱动部件，在工业自动化、民用智能设备领域都有非常广泛的适配场景，小到智能家居的电动升降桌、护理床的姿态调节，大到工业生产线的工位挡停、小型工装的夹具开合、光伏板的角度追日调整，都能看到同结构产品的应用。区别于同轴式电动推杆，这款采用驱动电机与推杆主体垂直布置的结构，核心是为了压缩轴向安装空间，很多设备的安装位轴向尺寸受限，同轴布局的推杆会因为电机长度超出安装边界，这种直角结构刚好能把电机部分的长度转移到垂直方向，适配狭窄的轴向安装空间。

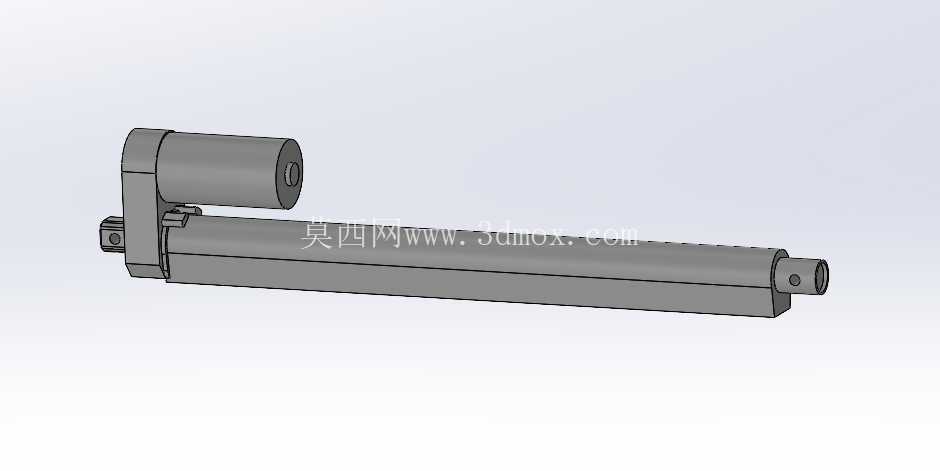

　　从结构设计逻辑来看，驱动端的直流电机通过侧置的安装座与推杆筒体连接，内部集成了减速齿轮组与丝杠传动副，电机输出的旋转运动经过减速增扭后，带动丝杠转动，进而驱动推杆内的伸缩管做直线往复运动，筒体尾部的铰接孔和伸缩杆端部的铰接孔，是用来配合安装销实现两端铰接安装的，这种安装方式可以补偿设备运行过程中产生的小角度偏移，避免推杆承受径向弯矩，延长传动部件的使用寿命。做结构选型的时候，首先要确认安装距，也就是推杆完全收回状态下，两个铰接孔中心的距离，这个尺寸直接决定了产品能不能装进预设的安装位，其次要确认行程长度，也就是伸缩杆能伸出的最大距离，要匹配执行部件需要的移动位移，避免出现行程不足或者过行程撞坏结构的问题。这款模型的筒体部分采用等截面的圆柱结构，安装的时候可以配合抱箍支座做辅助支撑，如果设备运行过程中推杆承受的径向力偏大，就需要在筒体中部增加支撑点，避免筒体弯曲变形影响丝杠传动的同轴度。驱动电机的尾部预留了出线位置，实际接线的时候要预留足够的线缆弯曲半径，避免推杆伸缩过程中线缆被拉扯断裂，电机和筒体连接的直角座部分做了加厚处理，因为这个位置是传动受力的集中点，齿轮组的支撑轴承都安装在这个座体内部，建模的时候这个位置的壁厚要做加强，避免长期受力出现壳体开裂。

　　和液压、气动推杆相比，这种电动线性推杆不需要配套的泵站、气源管路，只需要接通对应的控制电源就能运行，安装维护的复杂度更低，而且可以通过配套的控制器实现精准的位置控制，停在行程范围内的任意位置，适合对位置控制精度有一定要求的场景。在做三维建模的时候，要特别注意内部丝杠的导程和减速比的匹配关系，这两个参数直接决定了推杆的伸缩速度和最大输出推力，导程越小、减速比越大，输出推力越大，但伸缩速度会相应降低，设计的时候要根据实际负载需求做参数匹配，不能盲目追求大推力或者高速度。

　　另外，伸缩管和筒体之间的导向套结构也很关键，导向套的长度要足够，配合间隙要控制在合理范围，间隙太大容易出现伸缩卡顿、伸缩杆晃动的问题，间隙太小则会增大摩擦阻力，降低传动效率，甚至在温度变化的时候出现热胀卡滞的情况。两端的铰接孔内通常会镶嵌自润滑轴承，减少铰接位置的磨损，建模的时候要预留出轴承的安装位，保证配合公差符合轴承安装的要求，避免压装的时候出现轴承外圈松动或者内圈卡滞的问题。这款结构没有多余的复杂外形，所有的结构设计都围绕功能实现和安装便利性展开，没有冗余的装饰性结构，完全是面向工程应用的功能性设计，不管是用来做设备方案的选型演示，还是做同类产品的结构设计参考，都能提供很直观的结构参考，能帮助设计人员快速理清直角式电动推杆的结构组成和安装边界，减少前期方案设计的建模工作量。
