铝型材框架3D打印机传动结构设计

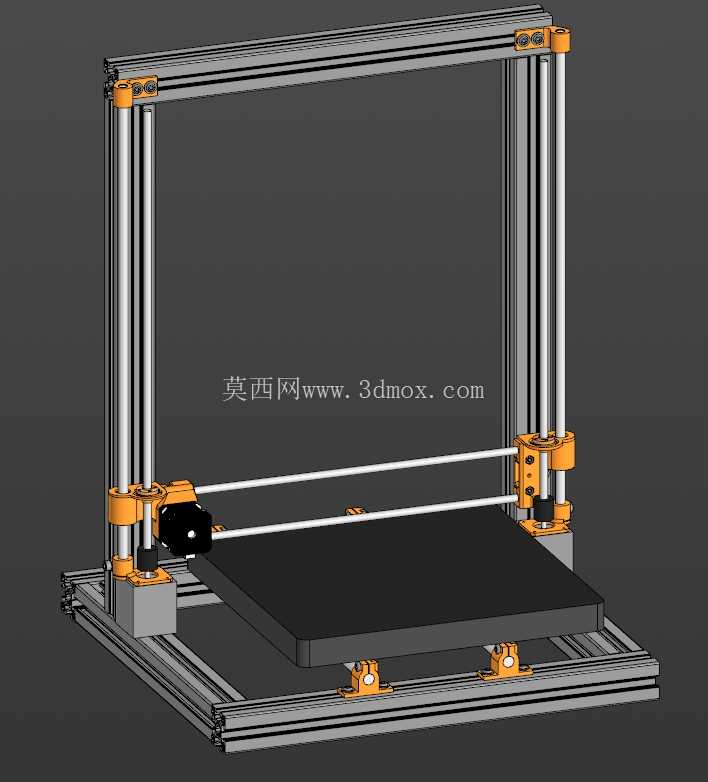

　　这套基于铝型材搭建的框架式运动结构，核心面向桌面级熔融沉积成型3D打印场景，适配个人创客工作室、小型模型打样工坊、院校机械创新实训等多种使用场景，可满足小尺寸塑料零件快速原型制作、创意结构验证、非标小配件定制加工的实际需求。整体框架采用标准工业铝型材拼接，型材槽口可兼容常规T型螺栓与滑块螺母，安装时无需复杂焊接工序，仅需内六角扳手即可完成主体框架的锁紧固定，框架四角的垂直连接位置采用橙色3D打印连接件做定位补强，抵消光轴安装时的侧向剪切力，避免长期往复运动出现框架形变偏移。

　　运动传输部分采用双平行光轴作为X轴向运动导向，光轴两端通过橙色锁紧座固定在Y轴滑台上，滑台与光轴的配合位置加装自润滑线性轴承，降低往复运动的摩擦阻力，挤出机安装座直接固定在X轴同步带传动滑块上，同步带张紧度可通过安装座上的调节螺钉微调，避免传动过程中出现丢步、齿隙过大导致的打印层纹错位问题。Y轴向运动同样采用双光轴导向结构，光轴沿框架前后方向布置，打印平台通过四个带弹簧调节的支撑座固定在Y轴传动板上，支撑座上的调节螺母可单独调整平台四个角点的高度差，配合手动调平流程即可保证打印平面与喷嘴运动平面的平行度，平台底部预留了加热板安装的走线槽位，可兼容不同厚度的柔性磁吸打印面板、玻璃平台等常用打印基板。

　　Z轴向采用双垂直光轴作为导向，光轴沿框架左右两侧竖直布置，X轴整体运动组件通过两侧的滑套与Z轴光轴配合，由底部的步进电机通过丝杆传动带动整个X轴组件做竖直方向的升降运动，丝杆与电机输出轴采用柔性联轴器连接，抵消安装时的同轴度误差，避免Z轴运动出现卡顿、层厚不均的问题。整体结构的安装边界充分考虑桌面级设备的摆放需求，框架底部的铝型材支脚预留了防滑脚垫安装位，可直接放置在常规工作台面上无需额外固定，所有运动部件的走线均沿铝型材槽口布置，通过线槽盖板固定避免线缆随运动部件拖拽磨损。

　　设计过程中优先选用通用标准件，铝型材、光轴、同步轮、轴承、紧固件均采用市面通用规格，后期维护更换配件无需定制加工，框架上预留的多个槽位可拓展安装自动调平传感器、断料检测模块、散热风扇等附加组件，用户可根据自身使用需求做功能改装，比如加装封闭外罩提升ABS等材料打印时的腔体温度稳定性，或是更换更大尺寸的打印平台拓展成型幅面。传动组件的布局充分考虑运动惯量平衡，X轴挤出机安装座尽量做轻量化设计，降低高速运动时的惯性冲击，Y轴传动板采用镂空结构减重，同时保证足够的平面刚度避免打印平台下垂，Z轴传动的丝杆布置在框架单侧，通过两侧光轴的导向约束抵消单侧传动带来的扭转力矩，保证升降运动的平稳性。实际装配时需先完成框架主体的垂直与水平校准，再依次安装光轴与传动组件，光轴固定前需涂抹少量润滑脂降低运行噪音，同步带安装时需保证两侧张紧度一致，避免运动过程中出现皮带跑偏、磨损加剧的问题，打印平台安装后需通过四点调平保证喷嘴与平台间距均匀，避免首层打印出现翘边、粘不牢的问题。
