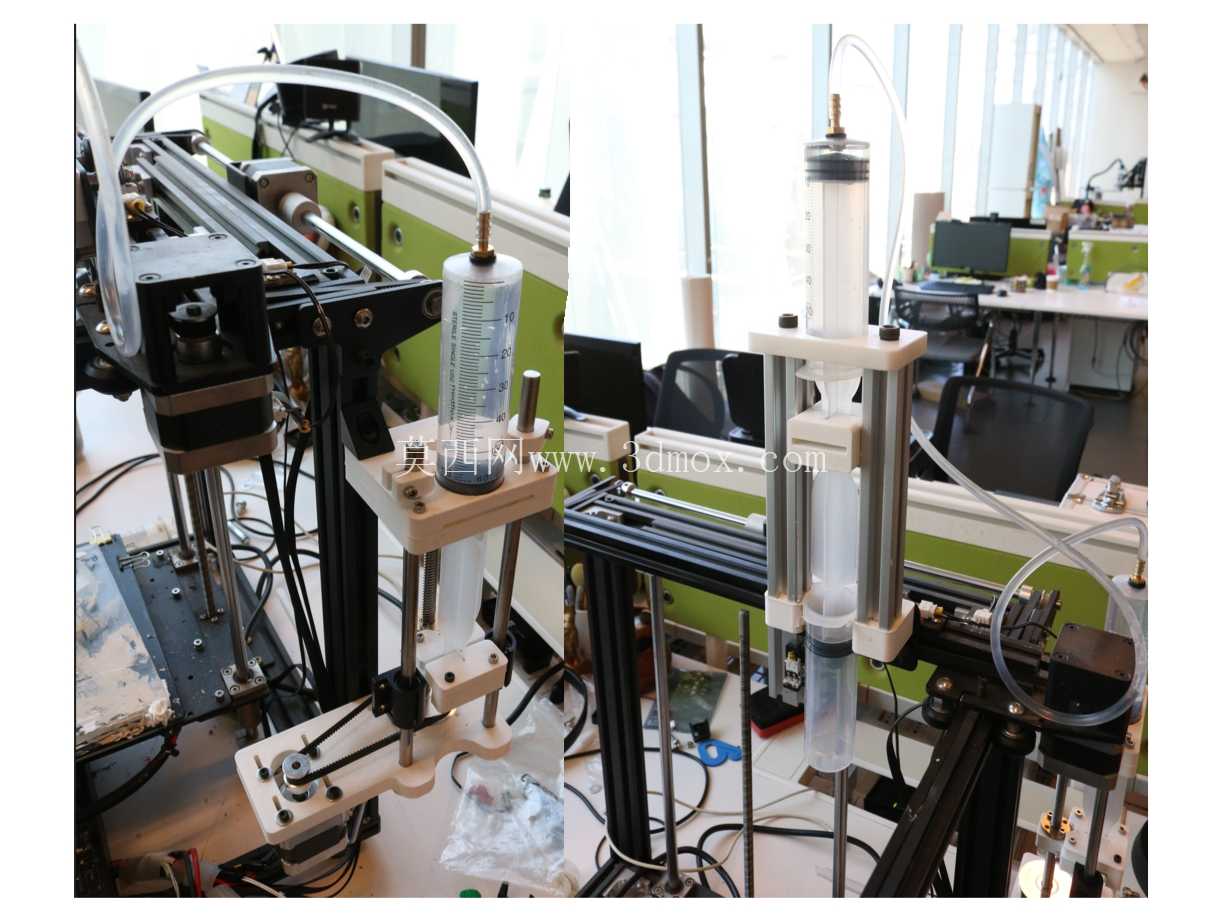

Ender打印机注射式液压糊料挤出装置

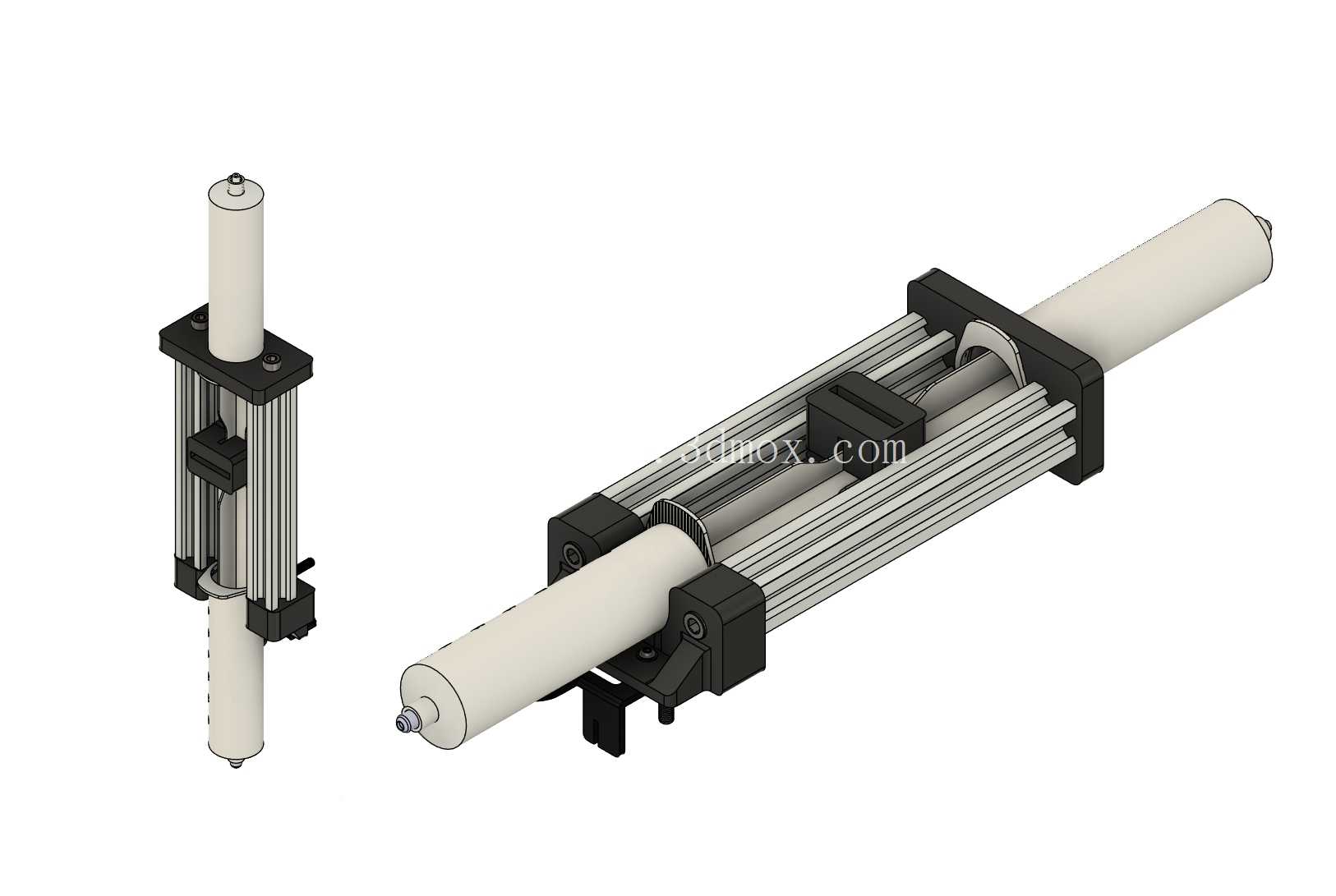

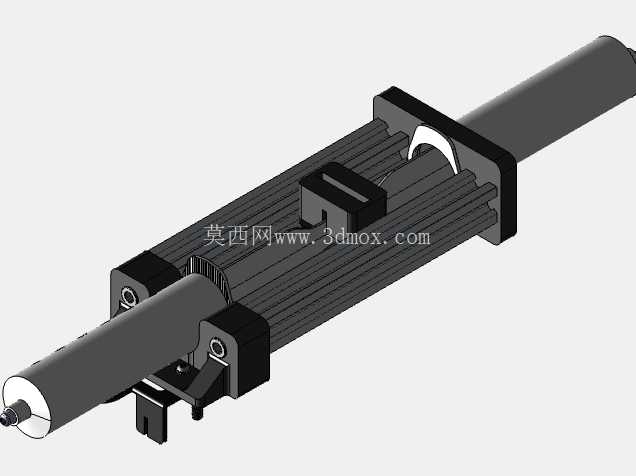

在桌面级FDM 3D打印的拓展应用场景中，针对陶瓷膏体、食品浆料、高粘度生物耗材等非丝状耗材的成型需求，常规的熔融丝料挤出结构无法适配高粘度糊料的稳定输送，这款适配Ender系列机型的注射式液压糊料挤出装置，正是为填补这类桌面级设备的多材料适配空白而设计。该装置采用三级注射器联动的液压传动逻辑，核心传动路径不直接推动装载成型耗材的注射器，而是通过第一级注射器推送液压传导介质（通常为洁净水或低粘度液压油），借助介质的压力传递驱动第二级注射器动作，再由第二级注射器的推杆推动装载糊料的第三级注射器完成定量挤出，这种间接传动的结构设计，能够避免步进电机直连推杆时出现的推力不均、脉冲卡顿问题，同时液压传导的压力缓冲特性，可大幅降低高粘度糊料挤出时的脉冲纹络，提升成型坯体的表面致密性与尺寸一致性。

从安装边界来看，整套挤出装置采用标准2020铝型材搭建支撑框架，整体安装孔位完全匹配Ender系列打印机的X轴滑台安装尺寸，不需要对原有打印机的机架进行打孔、切割等二次改装，设备整体宽度控制在120mm以内，长度方向沿X轴滑台延伸不超过180mm，安装后不会超出原有Ender机型的打印行程边界，不会干涉打印平台的Y向移动与Z轴升降动作。挤出端的出料口采用标准鲁尔接头设计，可直接适配不同口径的通用点胶针头，用户可根据糊料的粘度、成型层厚要求快速更换针头，不需要额外加工转接零件。

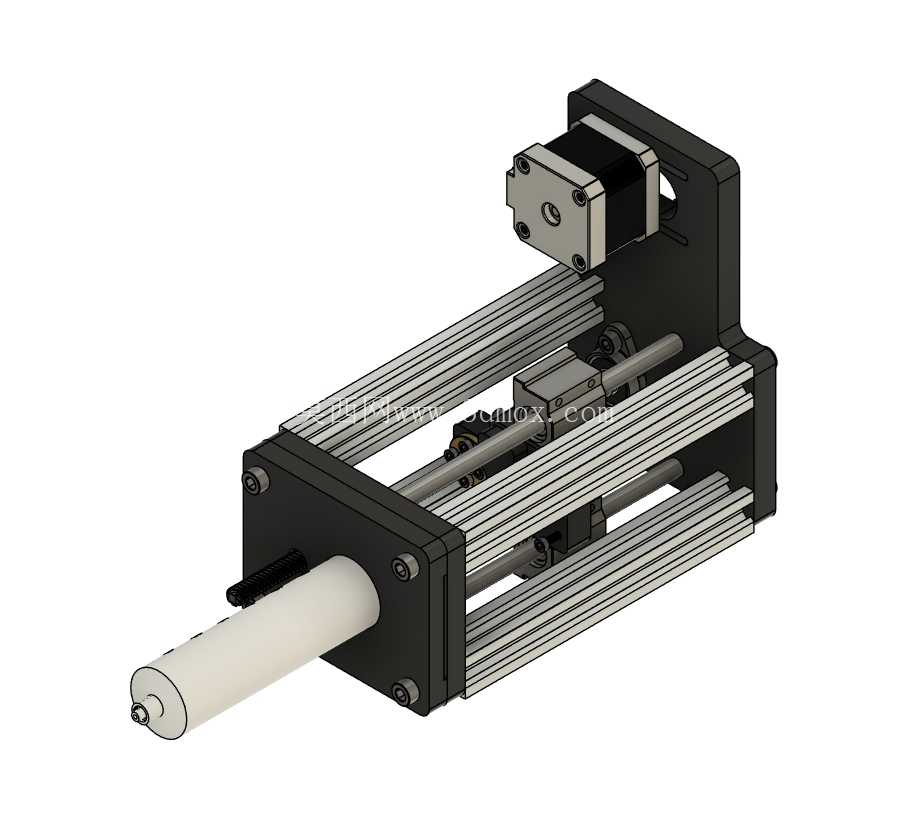

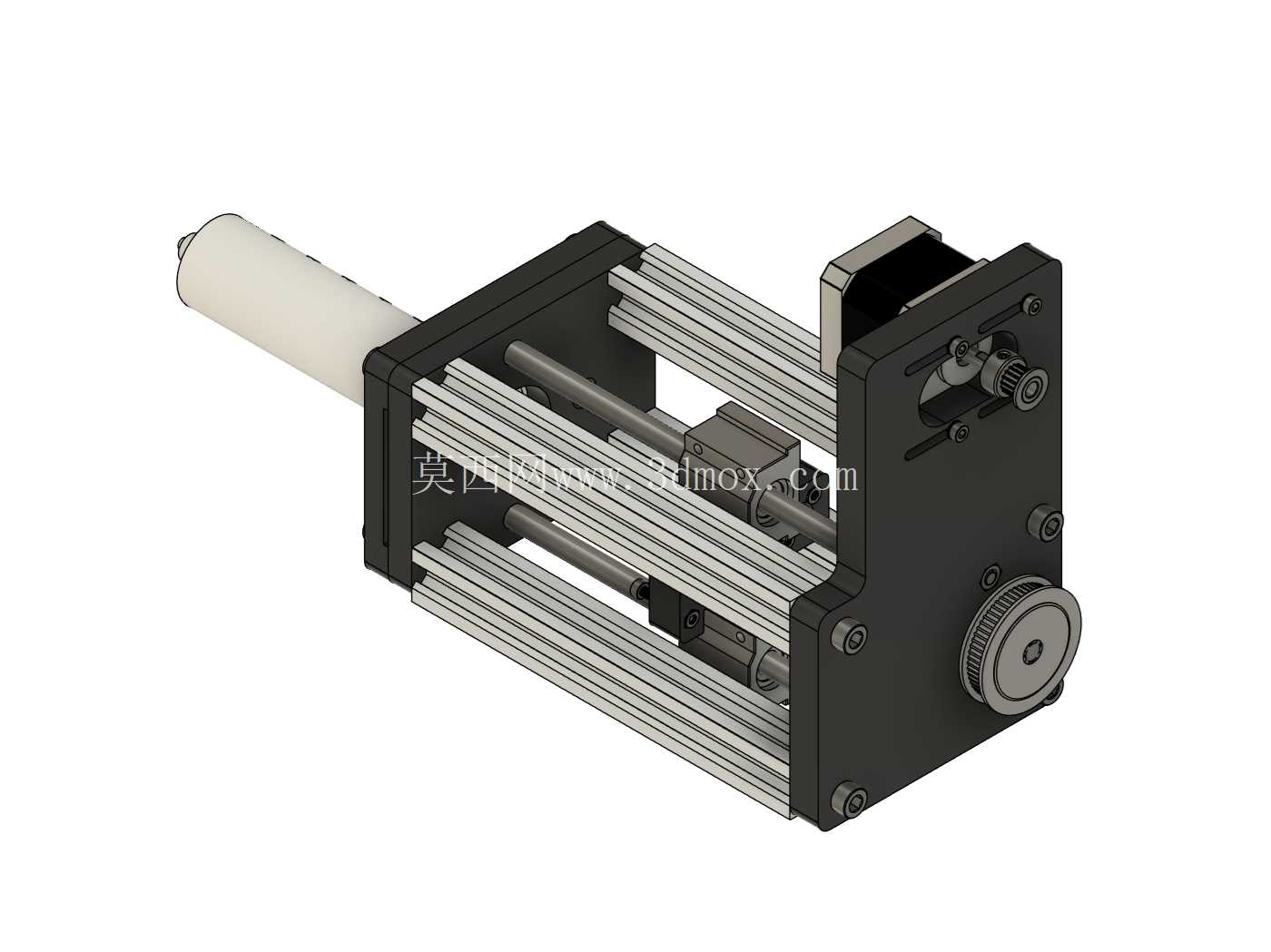

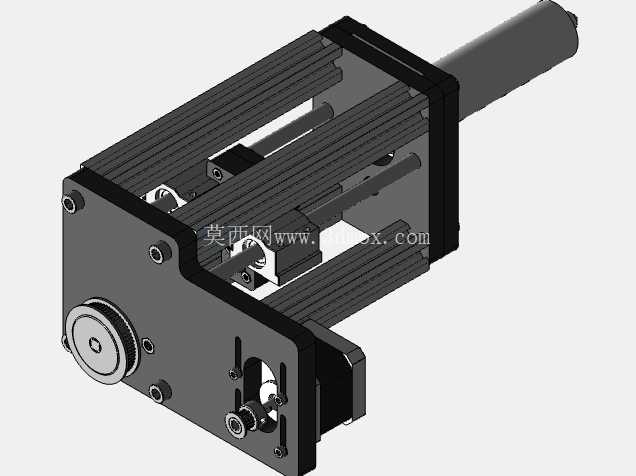

结构设计层面，驱动端采用42型步进电机作为动力源，通过梯形丝杠将电机的旋转运动转化为直线推力，丝杠导程选用2mm规格，配合步进电机1.8度的步距角，可实现微米级的推杆进给精度，能够精准控制每一步的糊料挤出量，避免出现出料过多堆料、出料断流缺层的问题。导向部分采用双平行光轴作为直线运动导轨，搭配自润滑铜套作为滑动支撑，相比单导轨结构，双光轴导向可完全抵消推杆推进时的侧向扭矩，避免注射器推杆偏磨导致的漏料、压力损耗问题。框架的端部支撑件采用钣金折弯与3D打印结构件结合的形式，电机安装端设置有加强筋结构，可承受丝杠传递的最大200N轴向推力，不会出现长期负载下的支架变形问题。

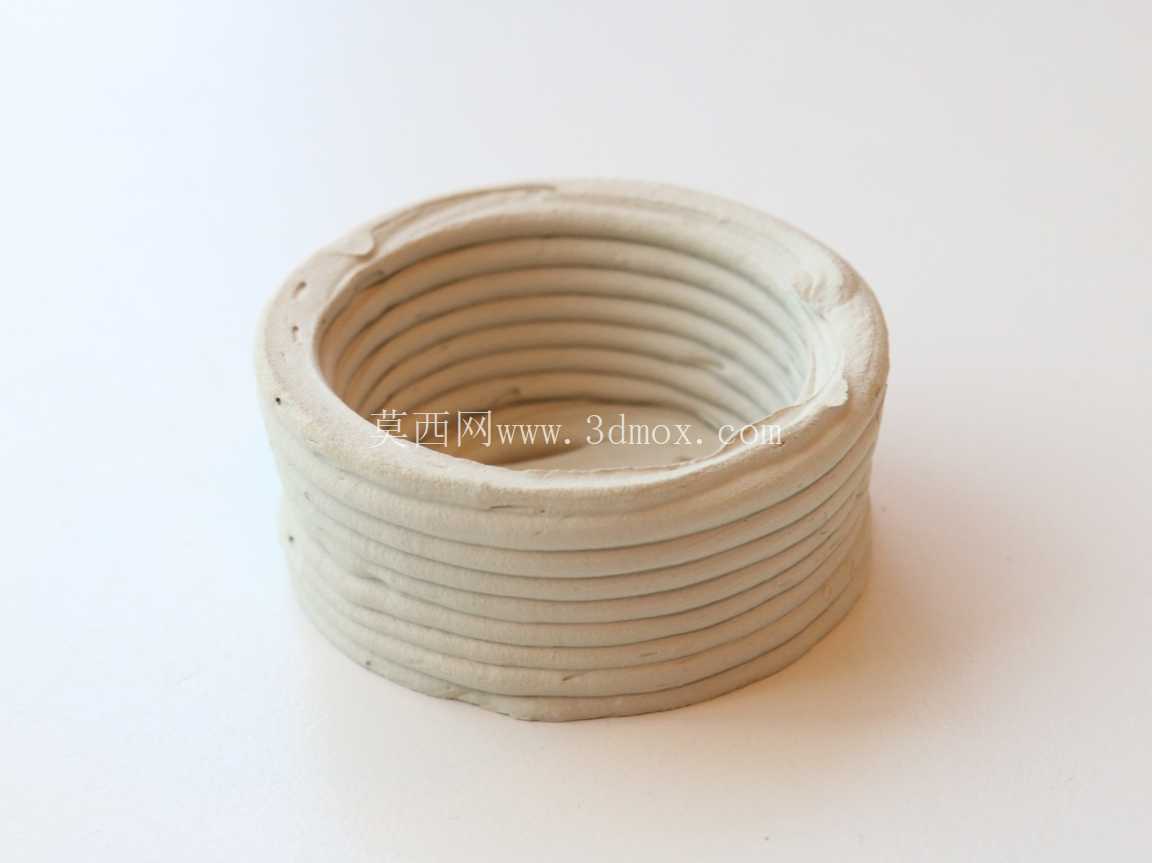

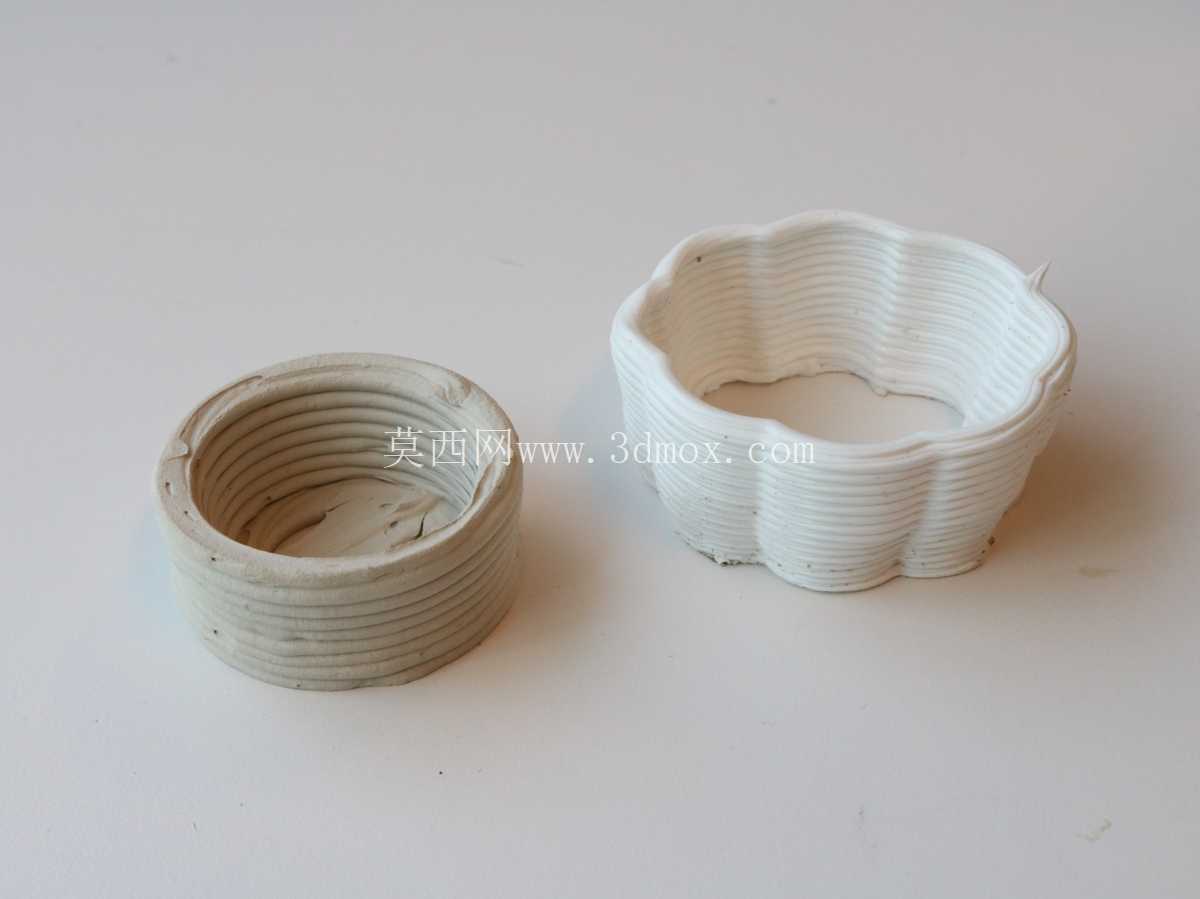

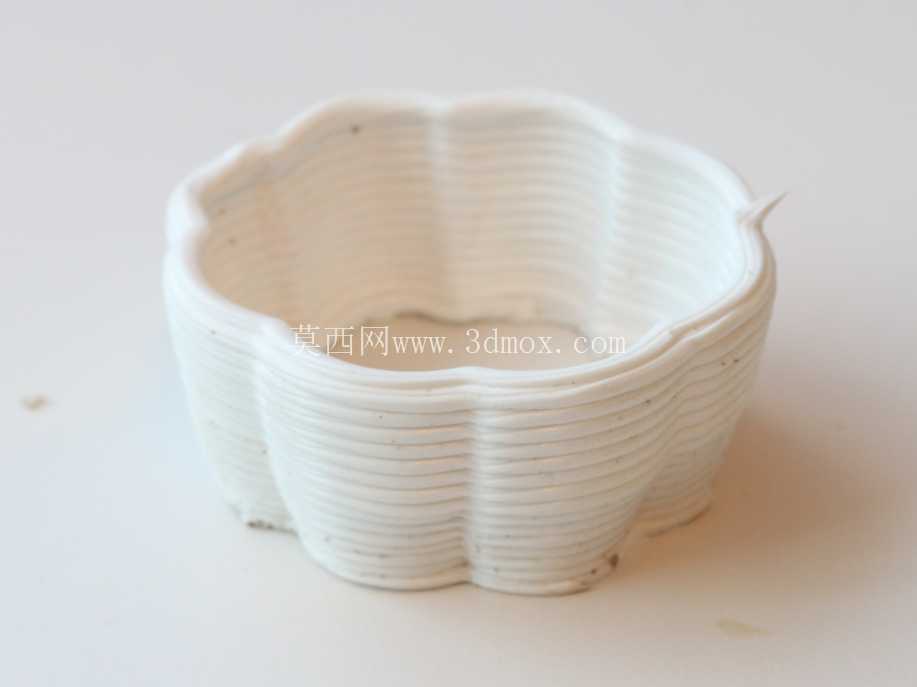

实际应用场景中，这套挤出装置可适配粘度范围在10000cP到500000cP之间的各类糊料，包括陶瓷浆料、巧克力酱、硅胶膏体、水凝胶耗材等，相比气压式糊料挤出结构，这种机械液压联动的挤出方式不需要外接气泵，整体结构更紧凑，适合桌面级设备的改装使用，同时挤出压力不受气源压力波动的影响，长时间连续打印时的出料稳定性更优。在流道设计上，液压传导腔与耗材装载腔之间采用隔离活塞分隔，完全避免液压介质与成型耗材的交叉污染，满足食品、生物耗材打印的卫生要求。装置的注射器固定位采用快拆卡扣设计，更换耗材时只需要拨开卡扣即可取出注射器，清洗、换料的操作时间可控制在1分钟以内，适合多材料、小批量的定制化打印场景。

从受力设计来看，整套结构的推力传递路径经过优化，步进电机的输出扭矩经过丝杠放大后，可在注射器推杆端产生最大150N的持续推力，足以推动高粘度陶瓷浆料通过0.2mm口径的针头，满足精细陶瓷坯体的打印需求。同时结构上设置了两端的机械限位开关，当推杆行进到注射器的最大行程位置时，可触发限位信号停止电机进给，避免电机堵转损坏设备。整个挤出装置的重量控制在350g以内，不会给Ender打印机的X轴滑台带来过大的负载，不会影响原有设备的打印速度与运动精度，改装后可保留原有PLA、ABS等丝料打印的全部功能，只需要更换挤出头即可在丝料打印与糊料打印之间快速切换。
