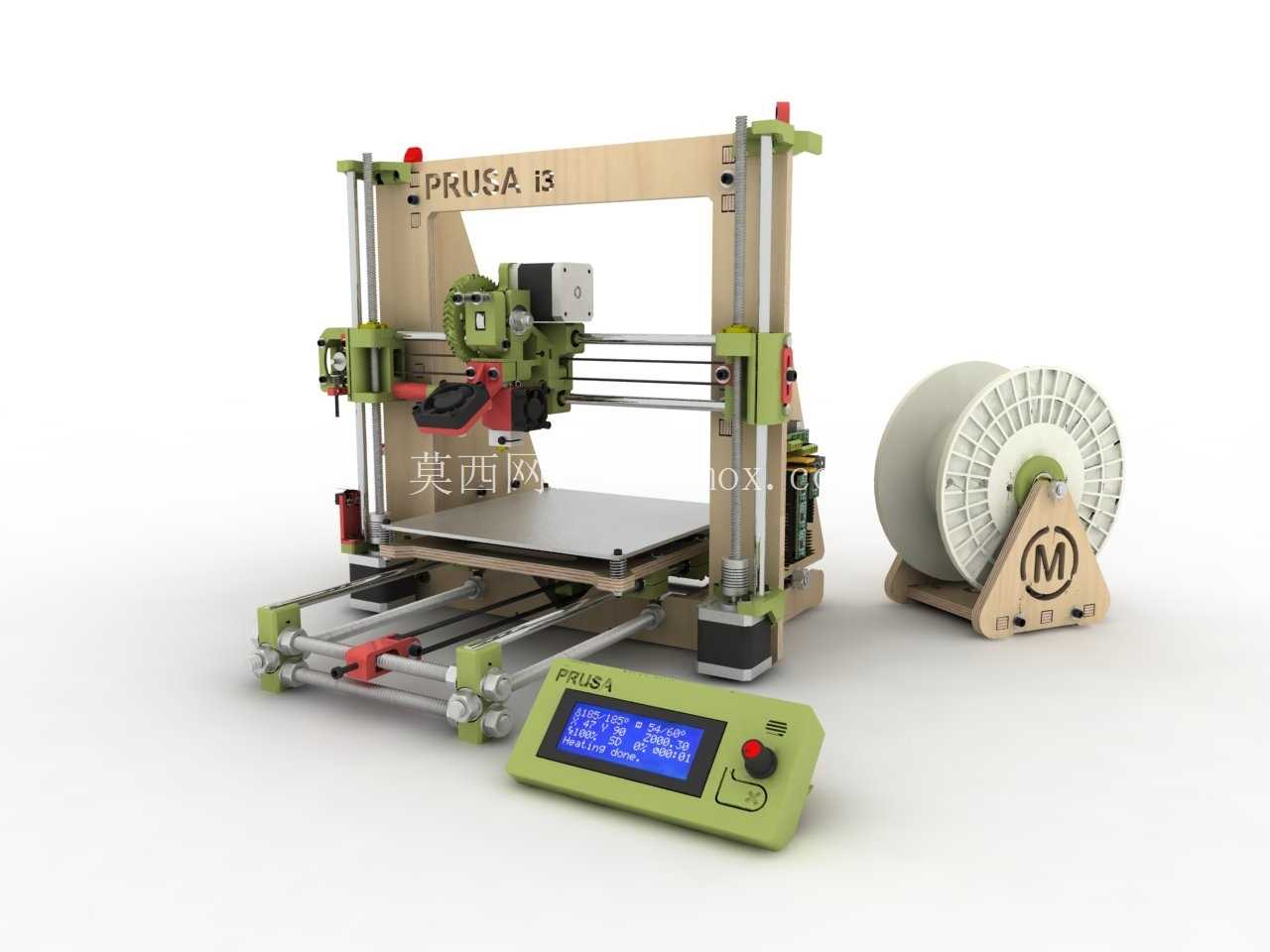

木质框架Prusa i3桌面级熔融沉积成型设备

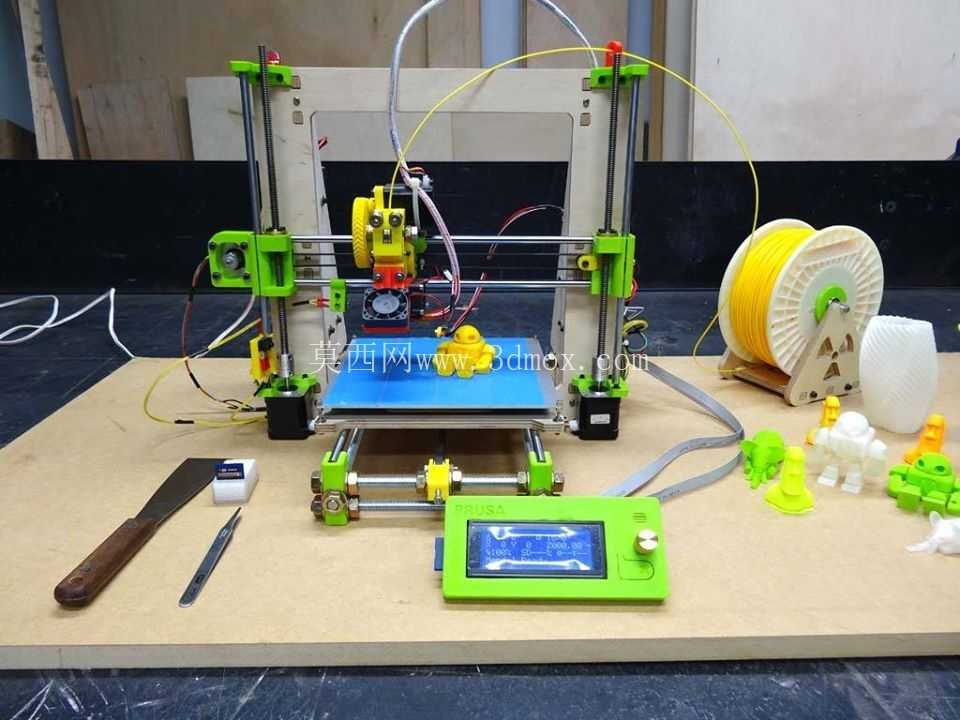

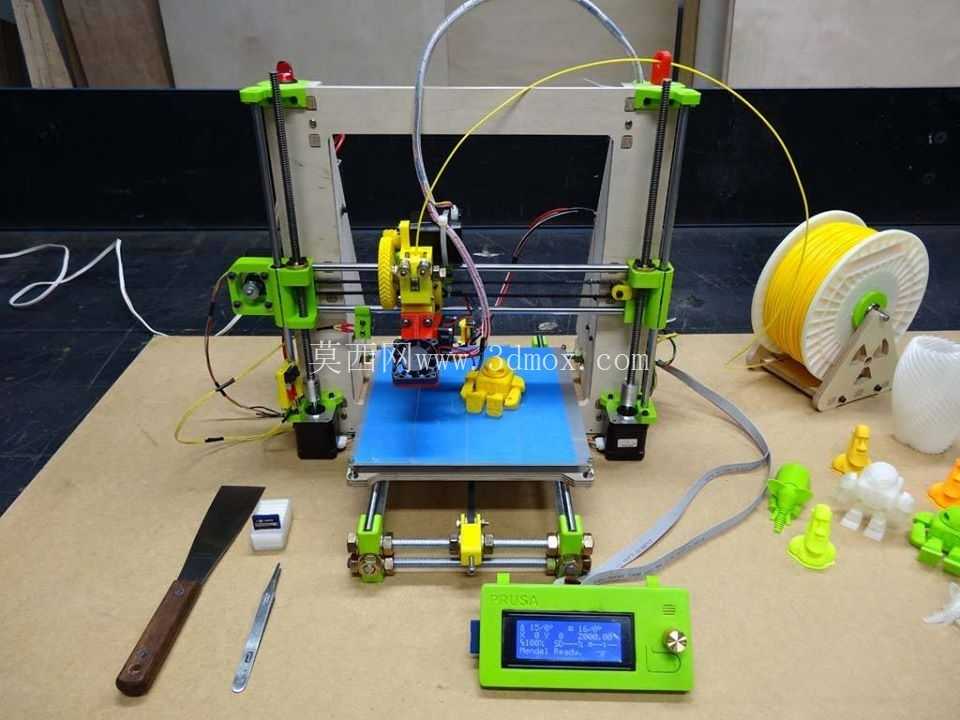

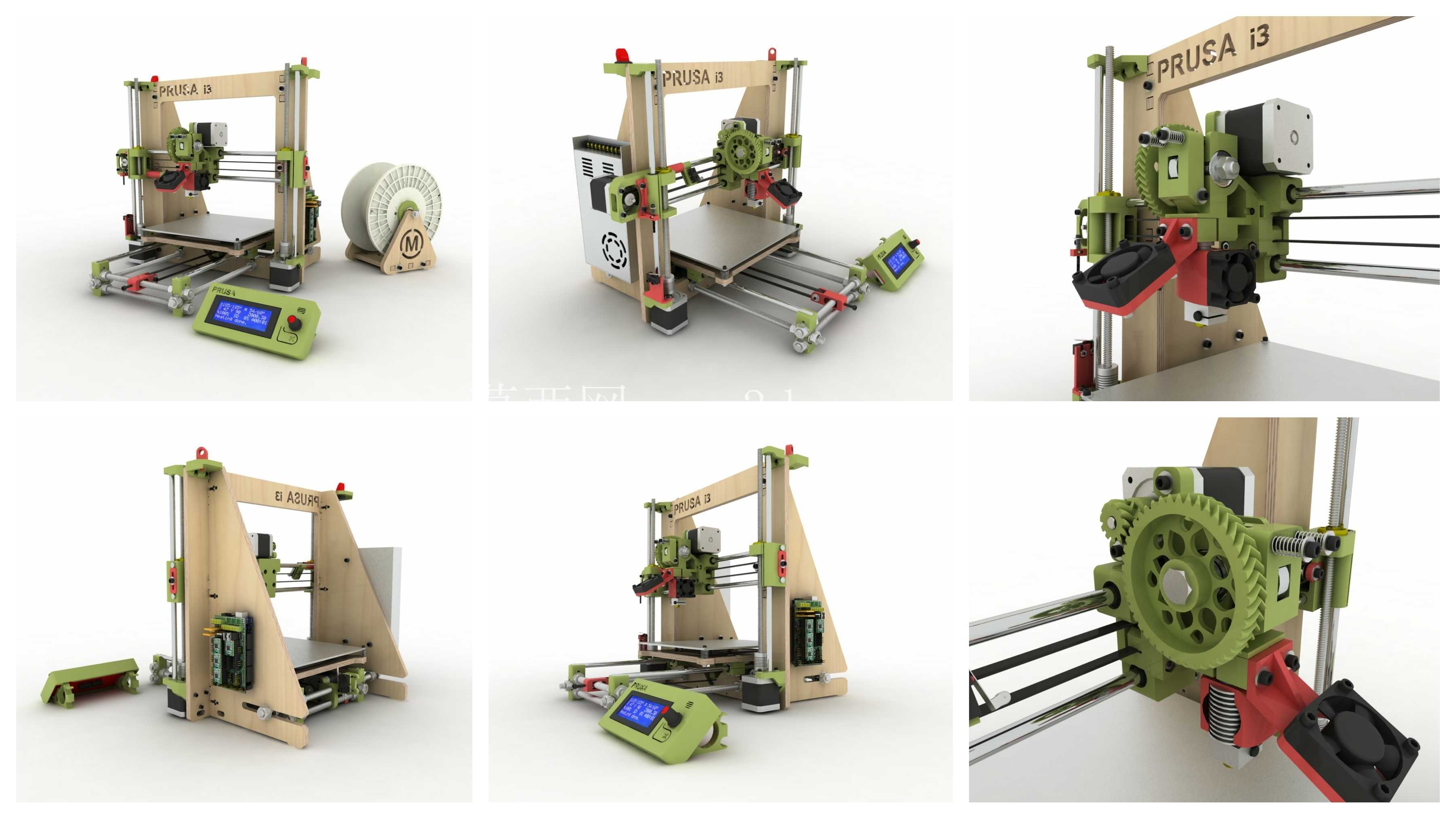

　　这款采用木质框架搭建的Prusa i3机型，是桌面级熔融沉积成型设备里极具代表性的开源结构方案，最早在个人制造、创客工坊、高校创新实验室场景中得到大范围普及，核心用途是将热塑性塑料丝材逐层熔融堆叠，加工出具备实际装配精度的结构验证件、工装治具毛坯、创意设计实体样件，相比工业级增材设备，它的机架加工门槛极低，普通胶合板通过激光切割或数控镂铣即可完成所有框架板材的加工，不需要定制大型铸造或焊接机架，个人搭建者只需要准备标准紧固件、直线光轴、传动皮带、挤出组件与控制电路就能完成整机组装。

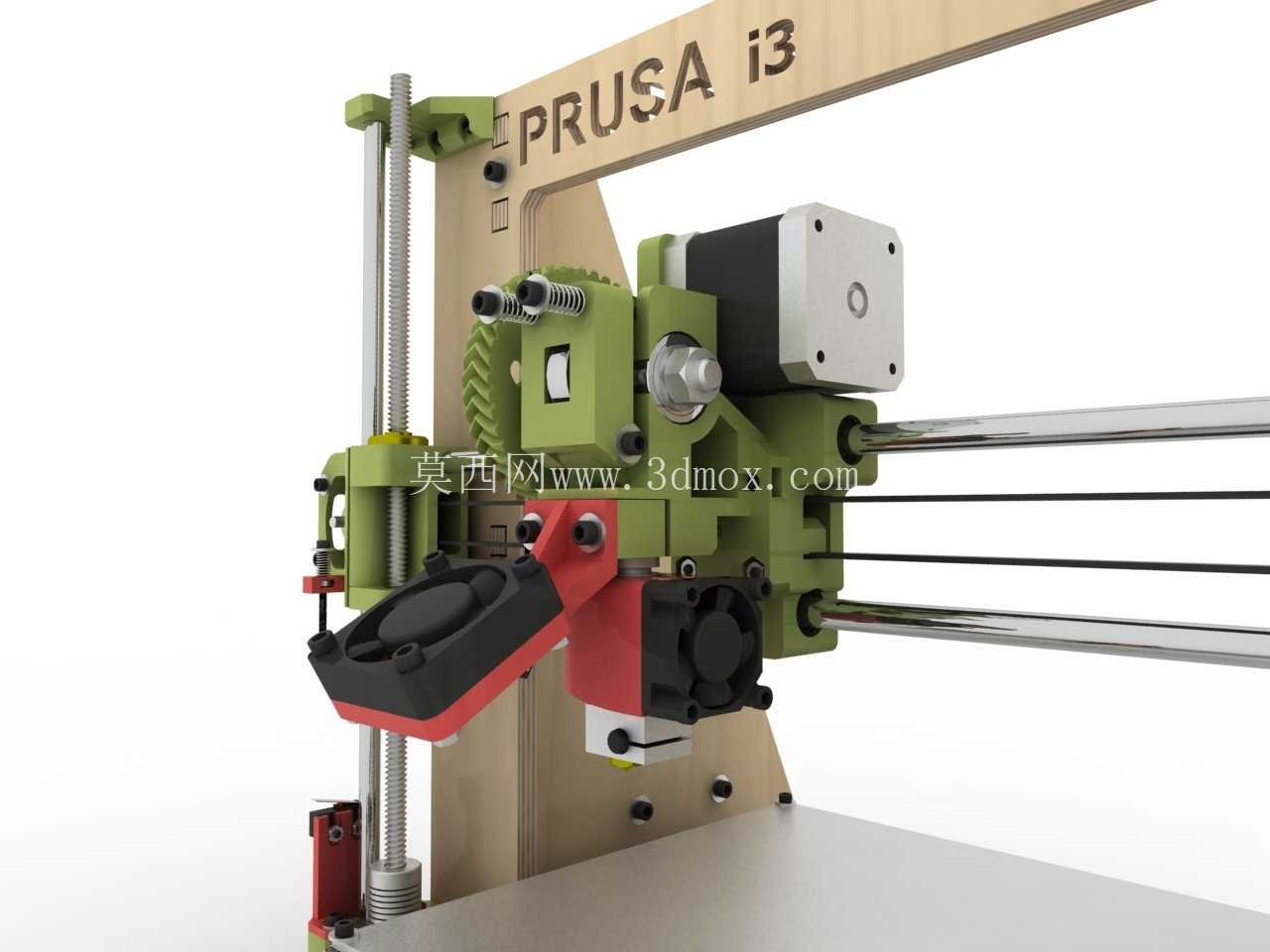

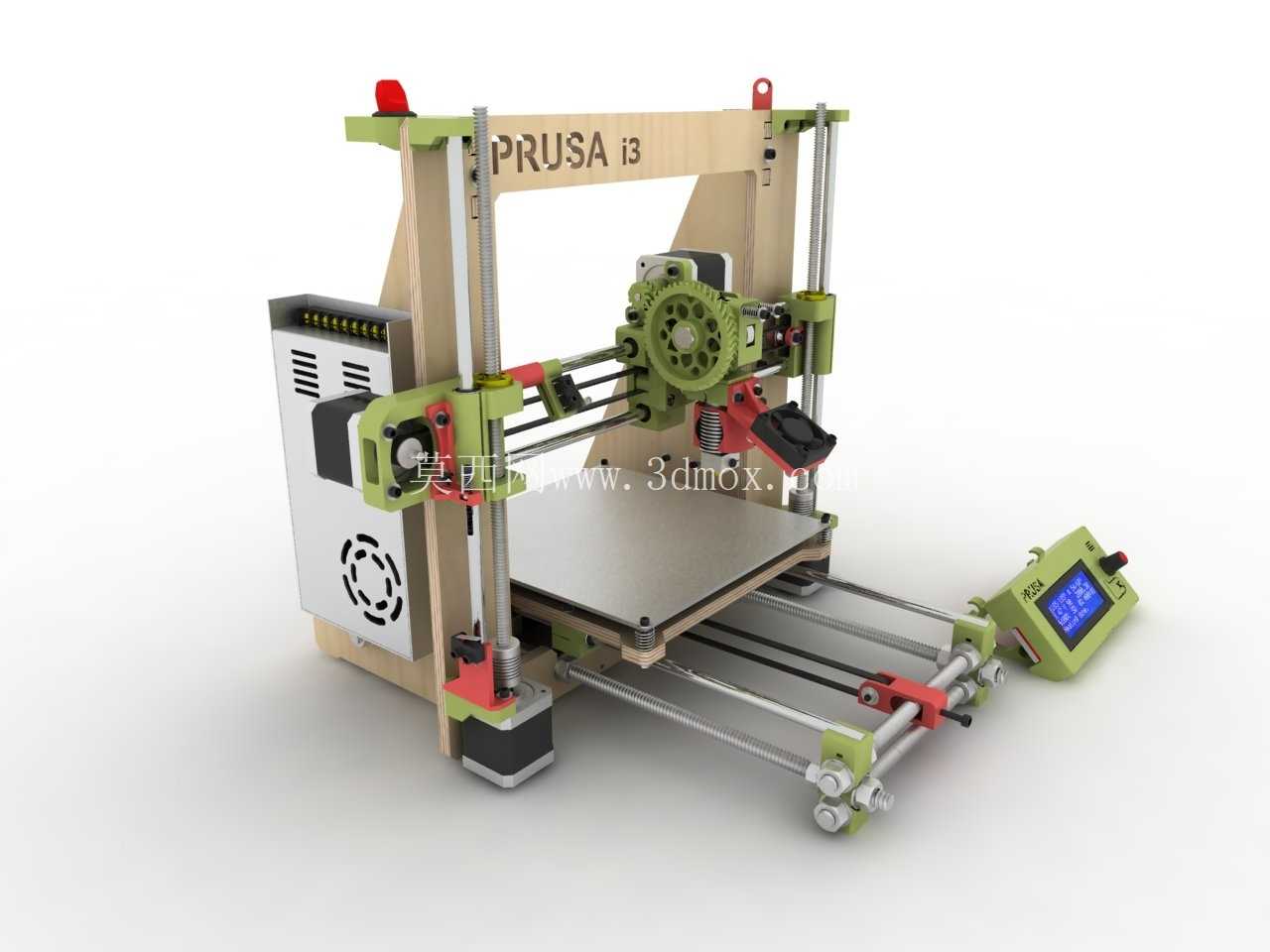

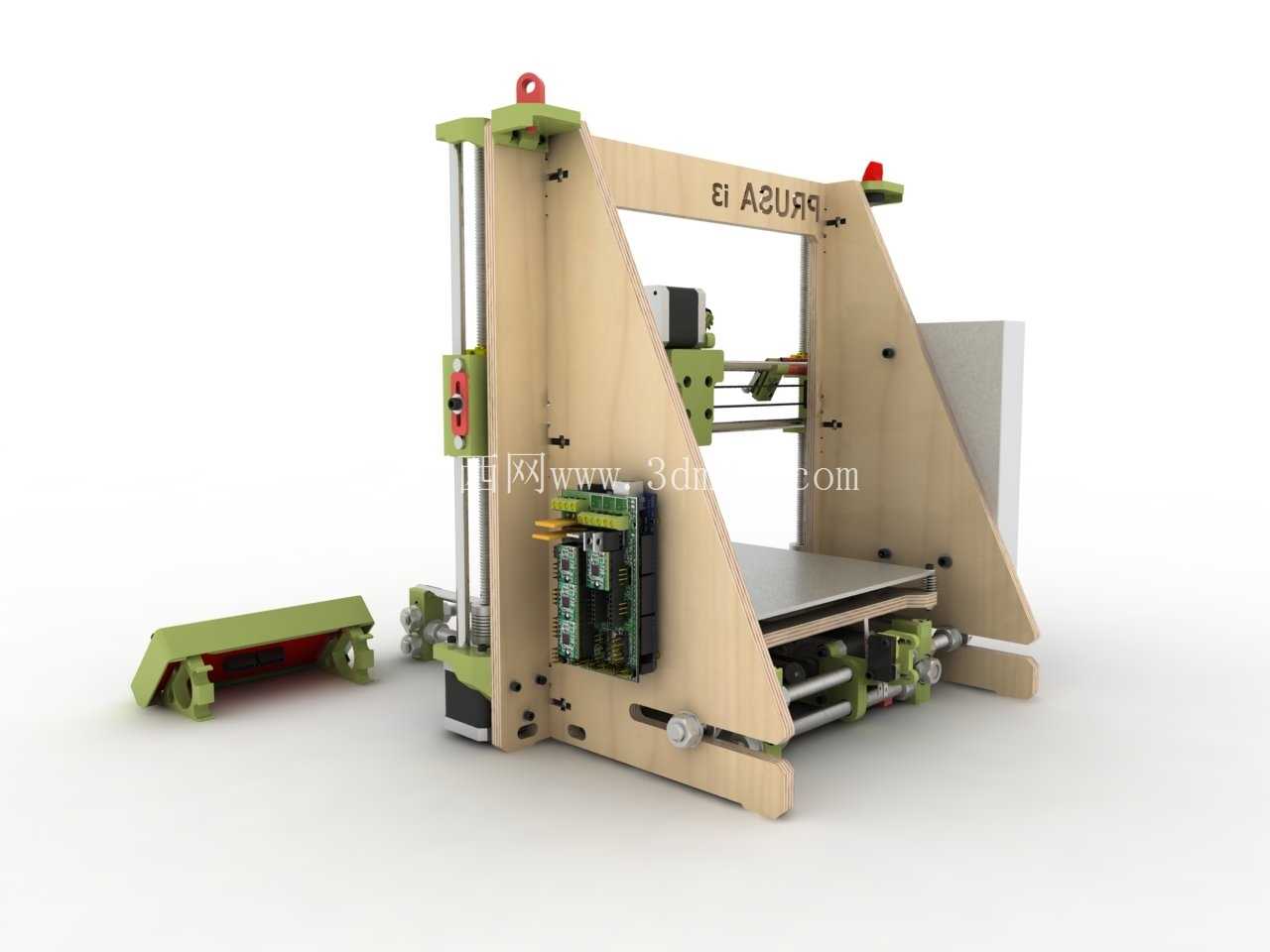

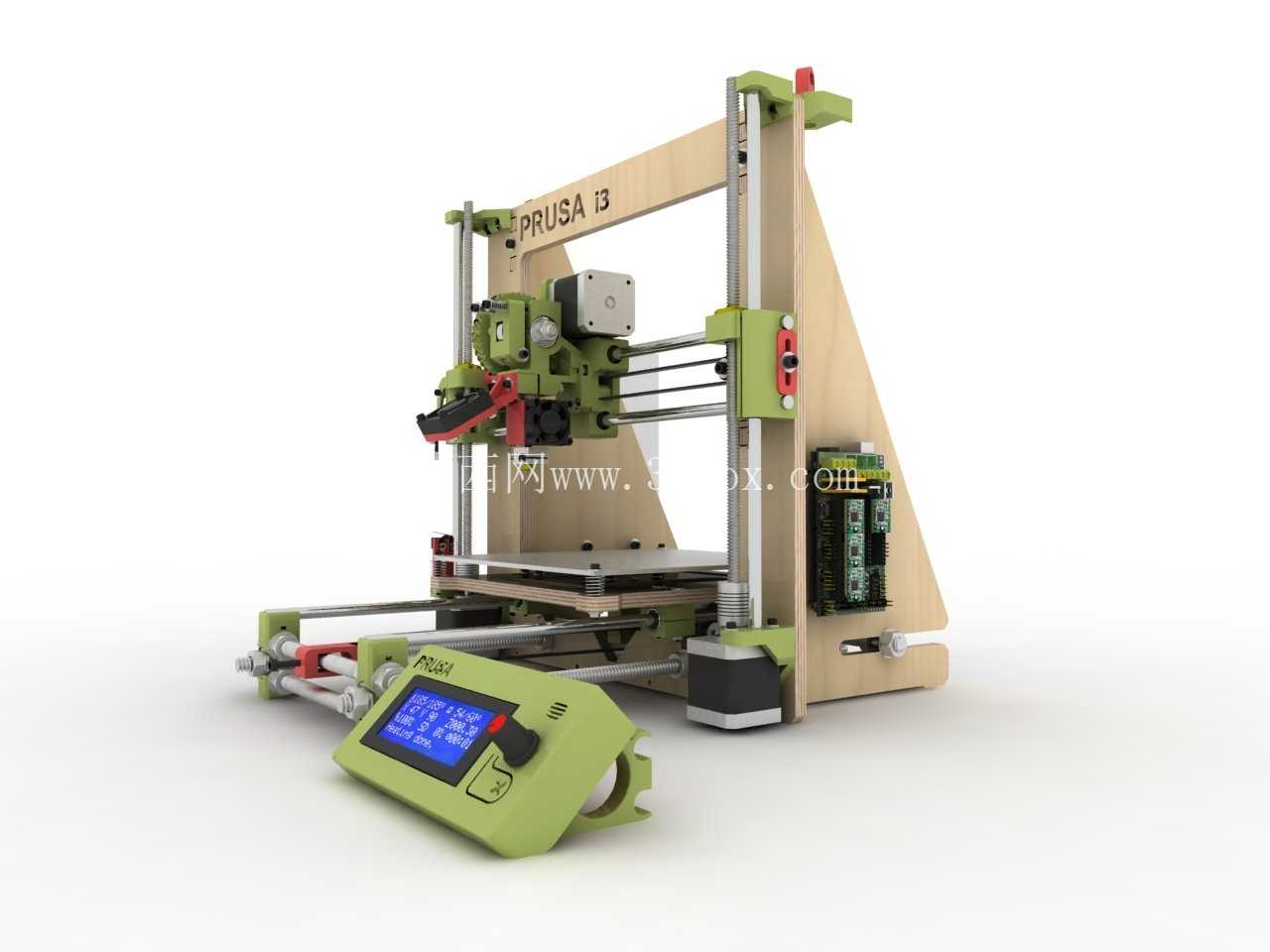

　　从结构设计逻辑来看，木质框架承担了整机的Z轴支撑与Y轴运动基准，框架上预留的光轴安装孔位采用同轴度公差控制在0.1mm以内的设计，避免Z轴上下运动时出现卡顿或层纹偏移；X轴运动组件搭载在双Z轴丝杆带动的龙门滑台上，挤出头采用近程送料结构，相比远程送料方案，它对柔性耗材比如TPU的输送稳定性更好，回料响应速度更快，能有效减少打印过程中的拉丝缺陷。设备的控制终端独立布置在机架前方，带背光的液晶显示屏搭配实体旋钮与急停按键，操作人员不需要连接电脑就能完成调平、进料、打印任务启动、参数微调等操作，控制盒的外壳采用一体化卡扣设计，内部预留了驱动板、电源模块、散热风扇的安装位，走线槽沿着机架内侧布置，避免运动过程中线缆与传动部件发生干涉。

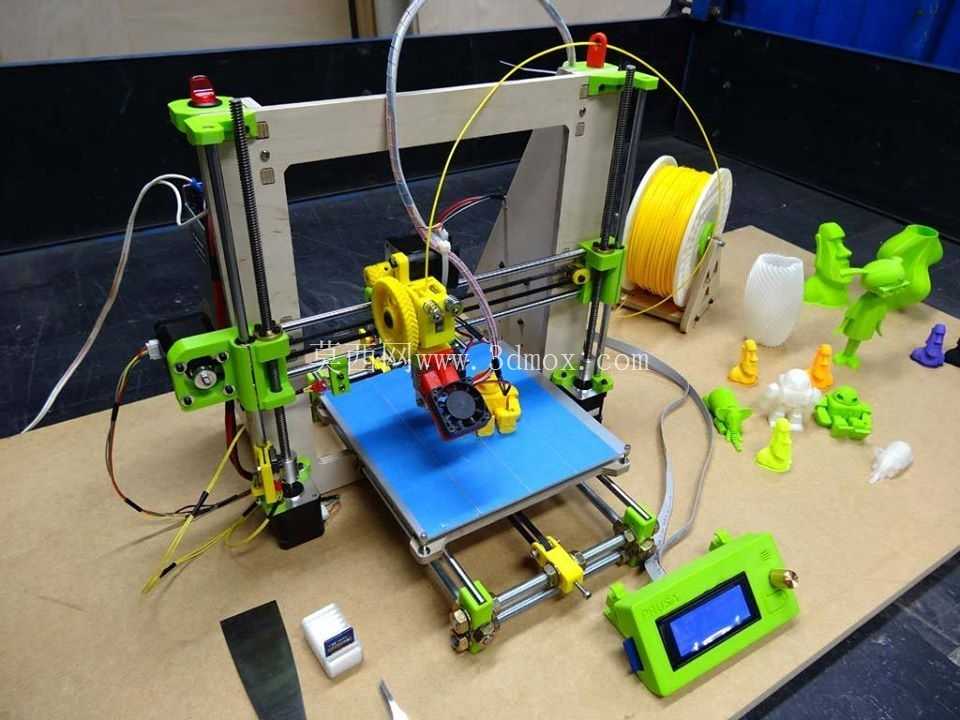

　　配套的丝料架采用三角形稳定支撑结构，中心轴适配标准1kg装PLA、ABS丝盘，丝盘转动阻尼适中，不会因为惯性导致丝料松脱缠绕，送料路径上预留了耗材检测传感器的安装位，后期可以拓展断料暂停功能，避免长时间打印过程中耗材耗尽导致的工件报废。从安装边界尺寸来看，整机组装完成后占地尺寸约为450mm×400mm×400mm，不需要额外的工业安装台面，普通的木质工作台就能承载，设备运行时的振动幅度控制在0.05mm以内，不需要做额外的地脚固定；成型平台采用手动调平的弹簧支撑结构，平台表面覆盖耐高温贴膜，能保证首层耗材的附着力，打印完成后工件拆卸难度低，不会出现平台表面粘接过牢导致的工件破损。

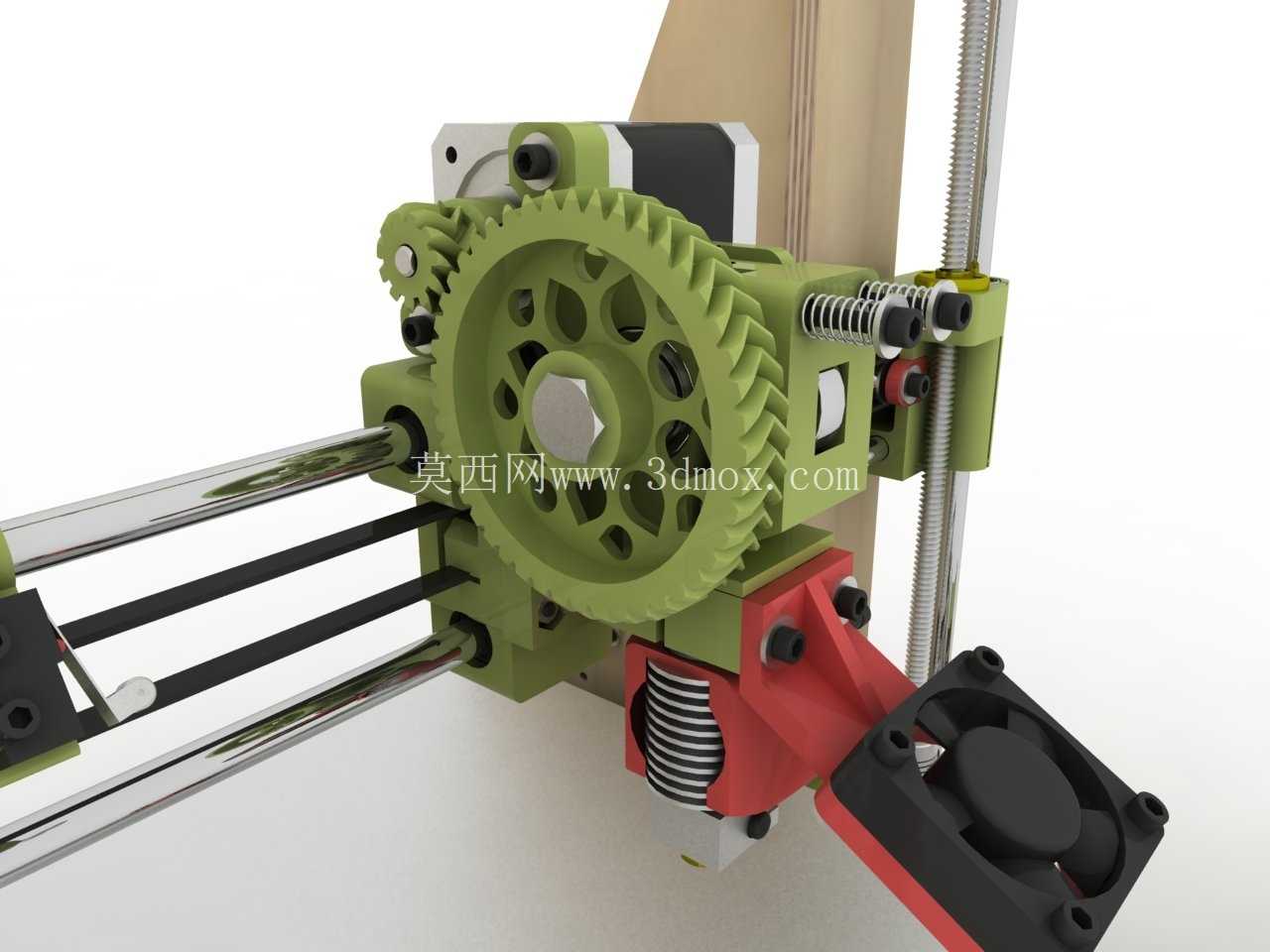

　　Z轴的传动丝杆采用梯形螺纹设计，具备一定的自锁能力，设备断电后Z轴滑台不会出现下坠撞坏喷头或平台的问题；X、Y轴的传动采用GT2同步带，带轮的齿形精度能保证运动过程中无回程间隙，打印层厚可以在0.1mm到0.3mm之间调整，满足不同精度要求的工件加工需求。在实际车间或实验室使用场景中，这类木质框架机型常被用来加工装配验证用的非标卡扣、传感器安装支架、设备操作手柄样件，相比外协机加工，它的单件制作周期能缩短70%以上，制作成本仅为传统机加工的十分之一；框架的木质材料本身具备一定的阻尼特性，能吸收运动部件产生的高频振动，相比同结构的金属框架机型，它打印时的运行噪音更低，适合放在办公区域或教学场所使用。设计时框架板材的拼接采用凹凸槽定位结构，组装时不需要复杂的工装夹具就能保证各板材的垂直度，降低了个人组装的调试难度，所有的安装孔位都采用标准件适配设计，替换易损件比如喷嘴、同步带、直线轴承时不需要做二次加工，直接采购标准五金件就能完成更换。设备的挤出头散热风道采用斜向出风设计，能精准对准喷嘴上方的散热段，避免耗材在喉管位置提前熔融导致的堵头问题，加热块的温度传感器安装孔紧贴加热核心，温度采集误差控制在±1℃以内，能保证不同耗材熔融温度的稳定控制。
