桌面级小型龙门式迷你数控加工设备

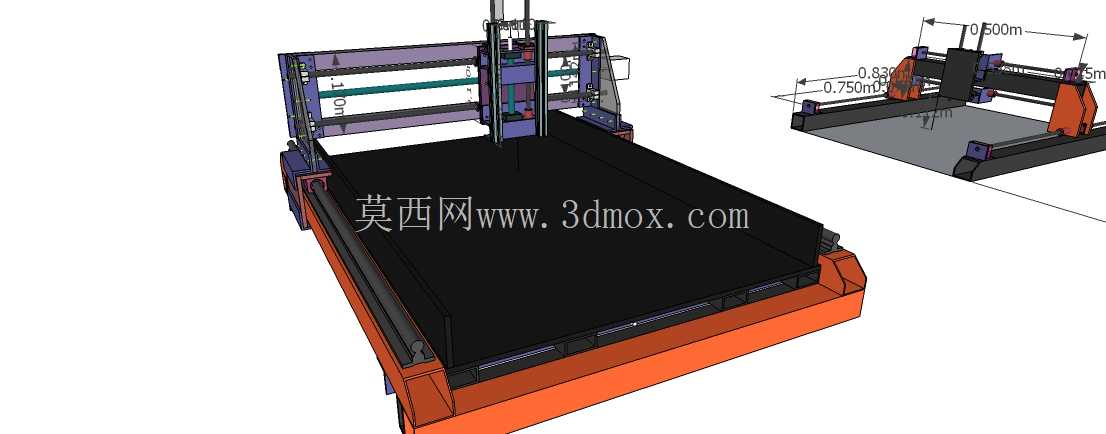

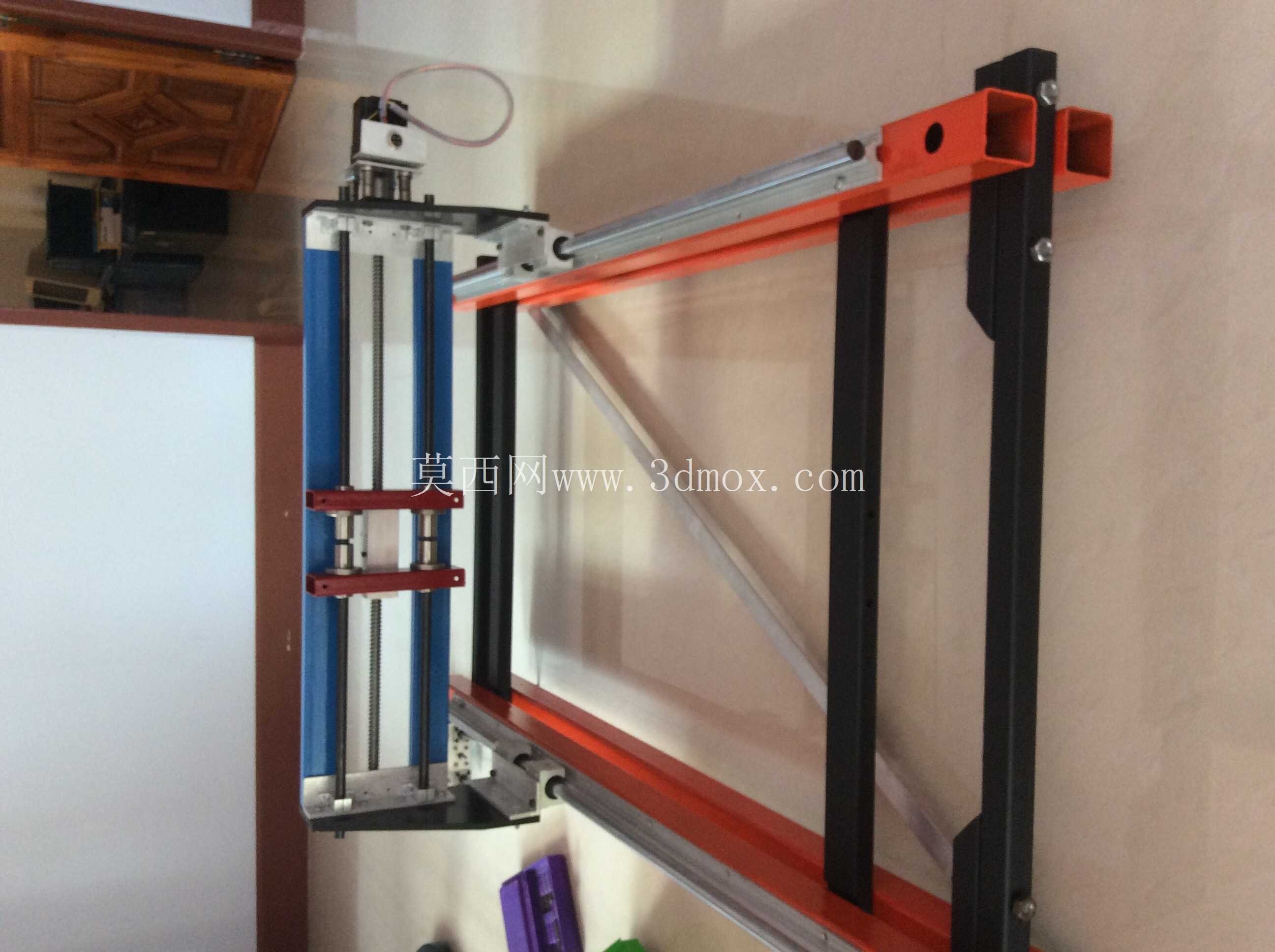

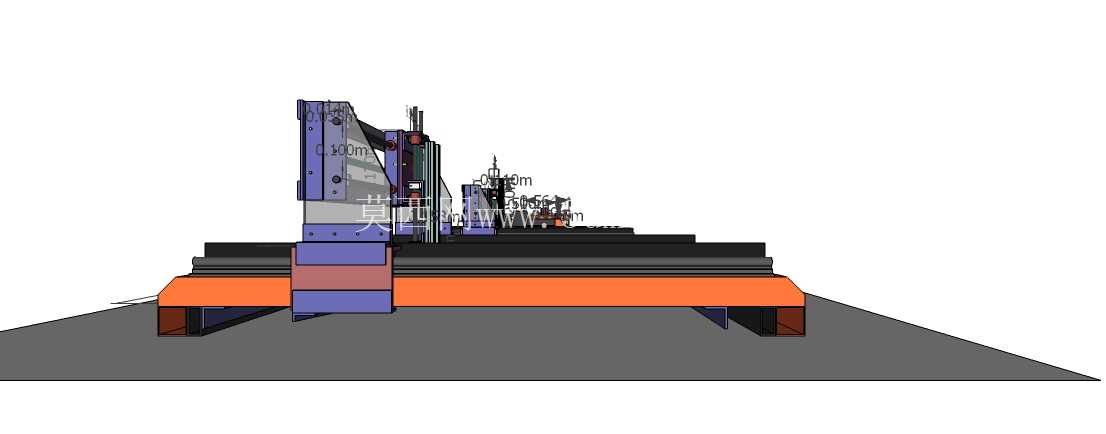

　　从结构设计逻辑来看，采用固定龙门架搭配移动工作台的布局，两侧的立式支撑座承担横梁的承重与导向功能，横梁上搭载可沿横向滑动的Z轴滑台，滑台末端可装夹加工主轴，工作台沿床身纵向导轨移动，这种布局的优势在于结构刚性分配均匀，运动部件的负载恒定，不会因为滑台移动位置变化导致整体重心偏移过大，适合小行程范围内的高精度加工。设备的床身部分采用框架式焊接结构基础，预留了导轨安装基准面，两侧支撑座与床身的连接位置设计了可调式定位结构，装配时可以通过调整垫铁修正横梁的水平度，保证X轴与Y轴导轨的垂直度公差控制在加工要求范围内。Z轴滑台采用双导轨导向搭配丝杠传动的结构，滑台的配重通过对称布置的导轨滑块分担负载，避免主轴装夹后出现单侧偏载导致的爬行问题。这款小型龙门结构的数控加工设备，主要面向个人加工场景、小型工作室打样、教学实训场景设计，区别于工业级大型龙门机床的大占地、高功耗特性，它的整体尺寸控制在桌面可安置的范围内，从标注的尺寸边界来看，横向加工行程覆盖0.75m区间，纵向有效加工行程达到1.5m，Z轴方向的加工高度可覆盖0.5m的加工区间，能够满足小型板材、非金属工件、软金属工件的铣削、雕刻、钻孔加工需求。

　　从实际使用场景来看，这类小型数控设备可以放置在普通工作室的工作台面上，不需要专门做设备基础，供电采用常规民用电压即可驱动，适合加工亚克力、PVC、木材、软铝等材质的工件，可用于制作手板模型、工艺雕刻件、小型结构件的打样加工，也适合职业院校的数控实训教学，让学员直观理解龙门机床的运动逻辑、结构组成与加工原理。设计过程中充分考虑了小型设备的装配便利性，所有的导轨安装面都预留了加工余量，装配时可以通过配磨、刮研的方式修正装配精度，传动丝杠的支撑端采用固定支撑+浮动支撑的组合形式，抵消丝杠运转过程中热伸长带来的精度影响，两侧的龙门支撑座内部预留了走线空间，所有的动力线、信号线都可以从支撑座内部穿线到横梁上方的拖链中，避免走线外露带来的干涉、磨损问题。

　　工作台采用整块平板结构，表面预留了T型槽安装位，可以快速装夹平口钳、工件固定板等工装夹具，工作台的边缘设计了集尘槽结构，加工过程中产生的切屑可以顺着集尘槽归集到端部，方便日常清理维护。横梁的截面采用箱型结构设计，在控制整体重量的前提下提升横梁的抗弯刚性，避免滑台移动到横梁中间位置时出现下挠变形，影响加工面的平面度。设备的整体外轮廓没有多余的突出结构，所有的运动部件都在安全防护边界内，操作时可以清晰观察到整个加工区域的状态，适合近距离操作调试。

　　从安装边界来看，设备放置时只需要在后方预留10cm左右的走线与散热空间，左右两侧预留操作空间即可，不需要额外的吊装设备，两到三个操作人员即可完成移位、装配、调试工作，相比工业级机床的安装门槛低很多。在功能特性上，该设备可以兼容常规的数控控制系统，支持G代码解析运行，可实现三轴联动加工，能够完成平面铣削、轮廓雕刻、钻孔、倒角等常规加工工序，针对小型工件的小批量加工需求，它的加工效率完全可以满足使用要求，同时设备的维护成本较低，常规的润滑、导轨清洁等日常保养工作不需要专业的设备维护人员即可完成。
