小型龙门式数控加工设备结构设计

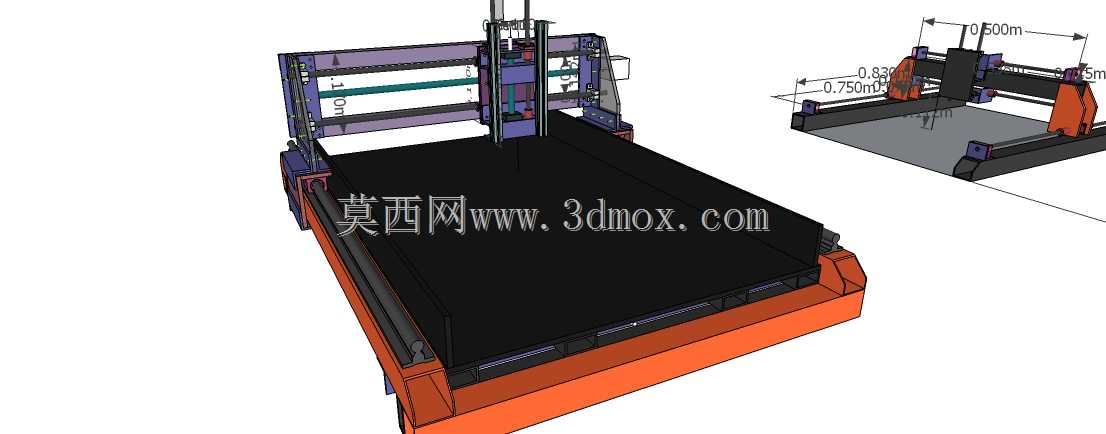

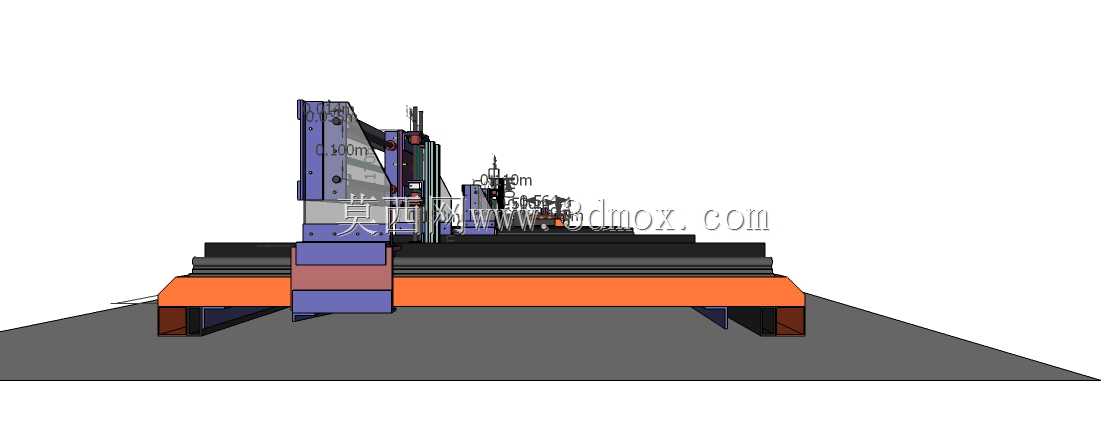

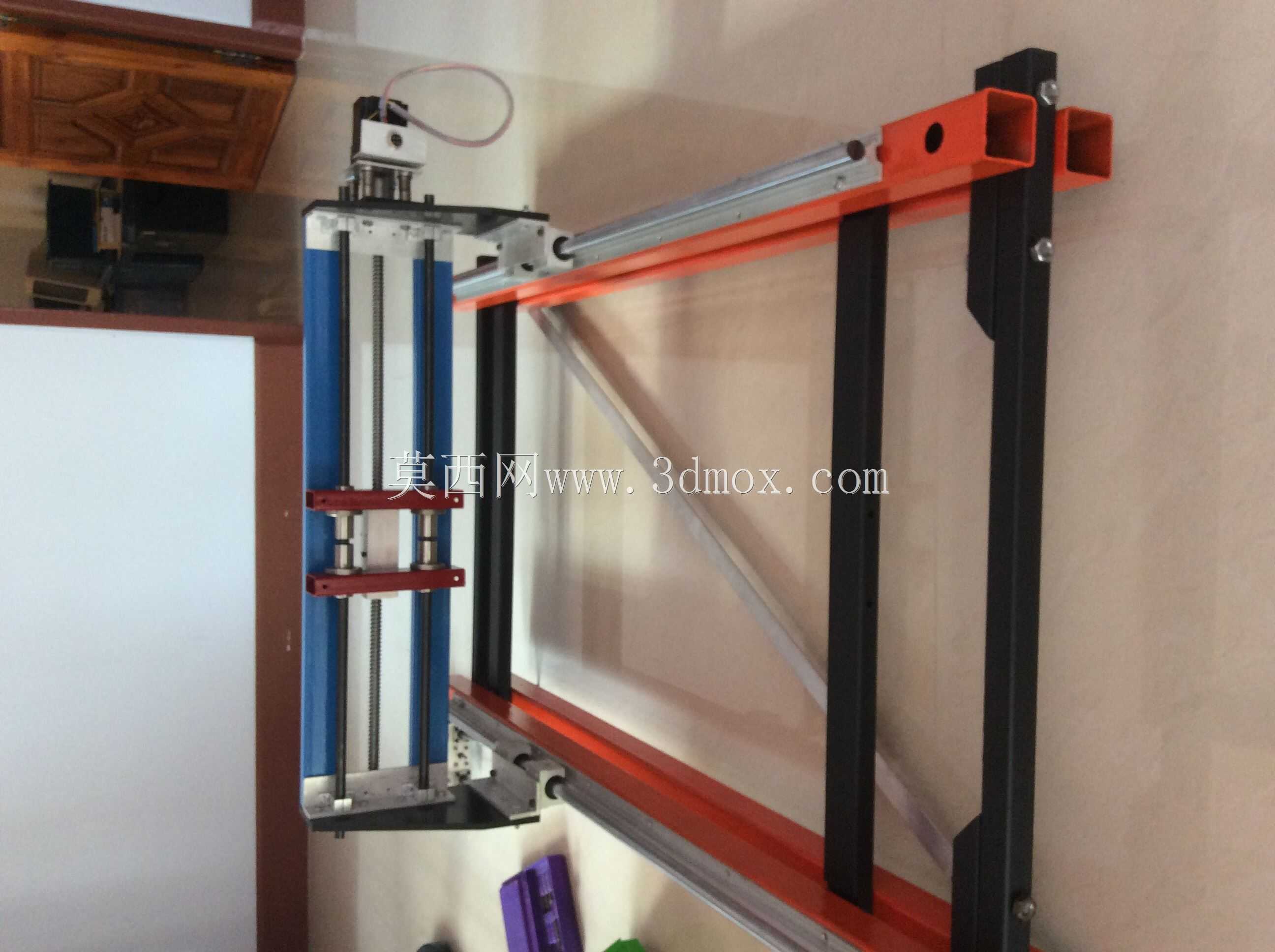

这款小型龙门数控加工设备，主要面向小尺寸工件的精密加工场景，适配个人工坊、小型加工门店、教学实训基地的日常加工需求，可完成软金属、工程塑料、木材等多种材质的铣削、雕刻、钻孔工序，相比大型工业机床占地更小，部署灵活，不需要专门的重型设备基础，普通硬化地面即可完成安装固定。从结构设计来看，设备采用经典龙门动梁式布局，床身作为整体承载基础，采用箱型焊接结构设计，预留了足够的安装基准面，保证长期运行的结构刚性；两侧立式导轨座对称布置，X向传动组件沿床身长度方向铺设，龙门横梁跨接在两侧导轨滑块上，可沿X向做长距离进给运动，Z向主轴滑枕安装在横梁的横向溜板上，可沿Y向（横梁跨度方向）、Z向（垂直进给方向）完成两个维度的运动，三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，兼顾运动平顺性与定位精度，主轴组件预留了标准刀具装夹接口，可根据加工材质更换对应规格的铣刀、雕刻刀、钻头等刀具。设备的外形尺寸经过紧凑化优化，总长度约1.5m，总宽度约0.83m，总高度约1.05m，工作台有效加工幅面覆盖了大部分小型工件的加工尺寸需求，安装时仅需要预留周边0.5m的操作维护空间，即可满足日常上下料、设备检修、排屑清理的操作需求。设计过程中重点考虑了小型设备的刚性平衡问题，对龙门横梁的截面形状做了加强设计，避免大进给切削时出现横梁颤振影响加工表面质量，同时对各轴的行程限位做了硬限位+软限位的双重设计，防止运动超程造成结构碰撞损坏；床身下部预留了排屑槽安装空间，可适配小型集屑装置收集加工产生的切屑，电控组件的安装位布置在设备侧方的空余空间，整体走线采用拖链内置式设计，避免加工过程中切屑、切削液磨损线缆。这款设备的结构设计充分考虑了小型加工场景的实用性，没有冗余的复杂功能，核心结构围绕加工稳定性、操作便捷性做优化，既可以作为小型加工场景的生产设备使用，也可以作为数控技术教学的实训载体，帮助学习者理解龙门式数控设备的运动逻辑、结构组成与装配关系，建模过程中对各部件的装配基准、连接方式都做了完整还原，可直接作为同类小型数控设备改型设计的参考基础，方便设计人员根据具体加工需求调整行程参数、主轴规格、传动组件选型，快速衍生出适配不同加工场景的定制化小型数控加工设备。
