XZ32改造型立式数控铣削加工设备

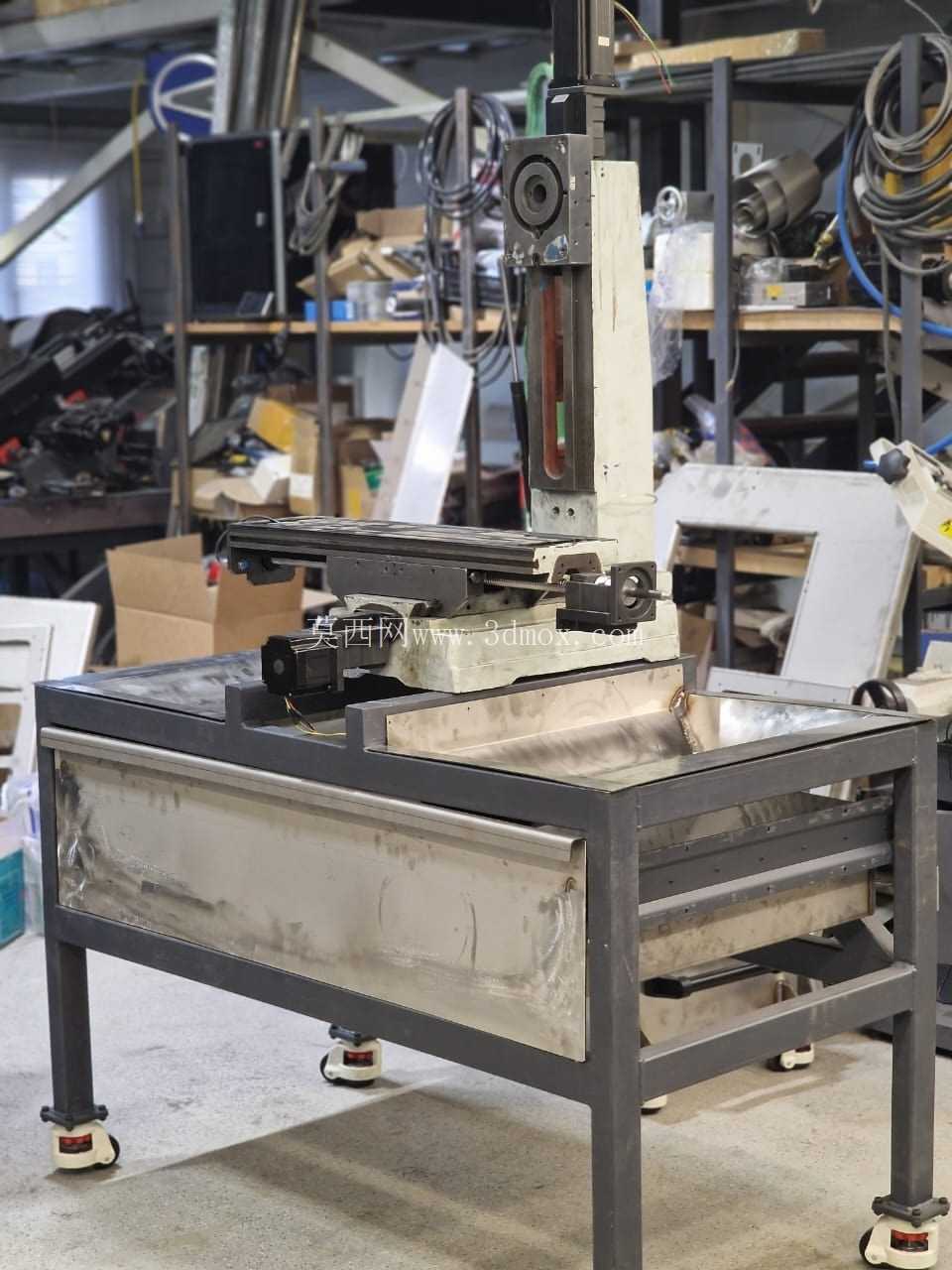

　　这款基于XZ32普通铣床改造而来的数控铣削设备，主要面向小型机械加工车间、模具维修工位、职业院校实训场地这类场景，能完成原本需要人工手动操作的平面铣削、沟槽加工、小型型腔铣削、钻孔攻丝等工序，相比原手动设备，加工一致性和重复定位精度有明显提升，适合小批量非标零件的加工需求，也能作为自动化产线的前置粗加工工位配套使用。从结构设计来看，设备采用整体式铸铁床身作为承载基础，底部配置可调式减震垫铁，安装时不需要额外做复杂的地基浇筑，只要地面平整度满足每米偏差不超过2mm即可完成调平固定，整体占地宽度约1.8米、深度约1.6米、高度约2.2米，操作侧预留至少0.8米的维护空间就能满足日常换刀、工件装夹的操作需求，侧面的电气柜检修门预留0.6米开门空间即可，整体安装边界对小型厂房的空间适配性较好。

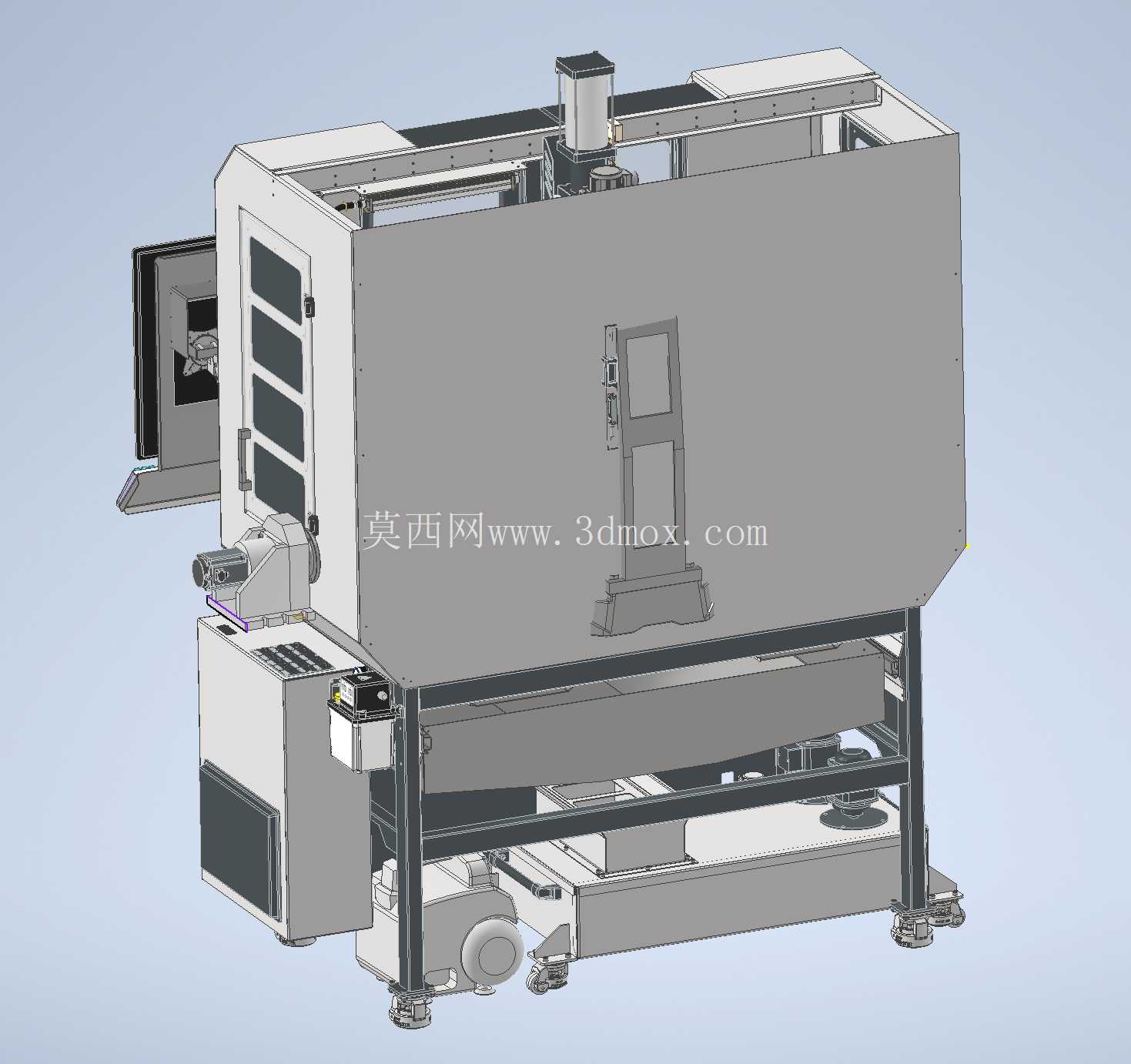

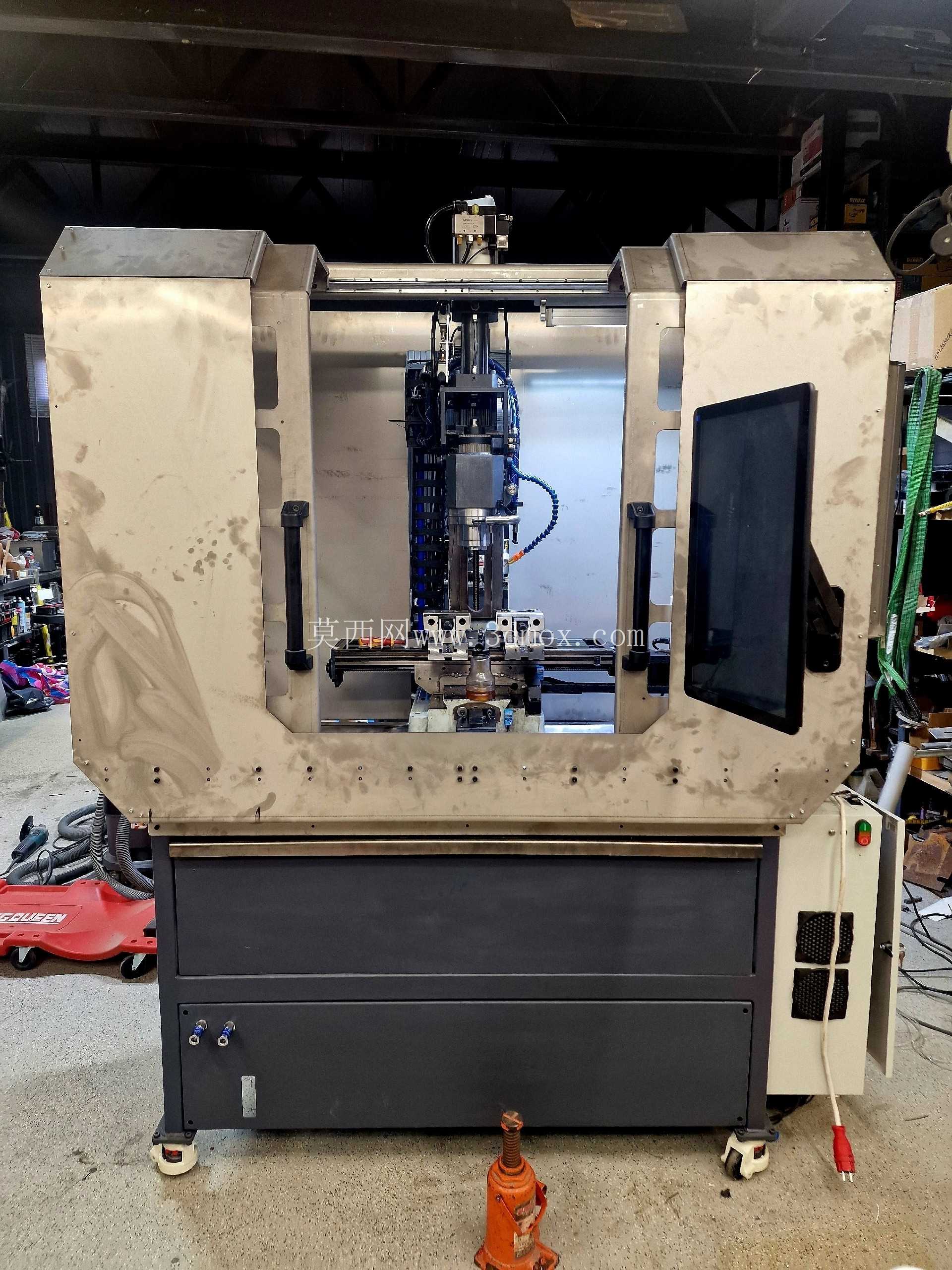

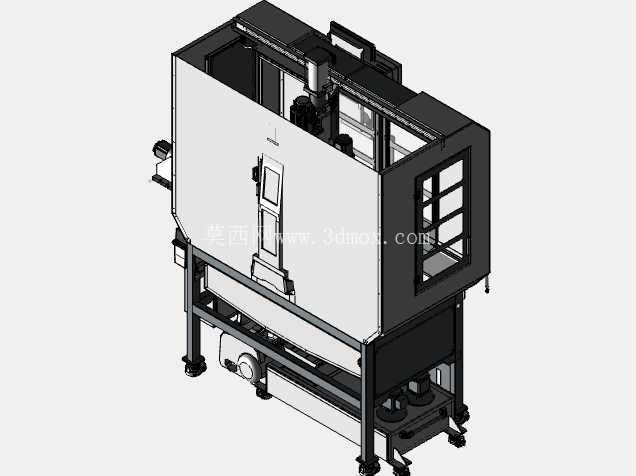

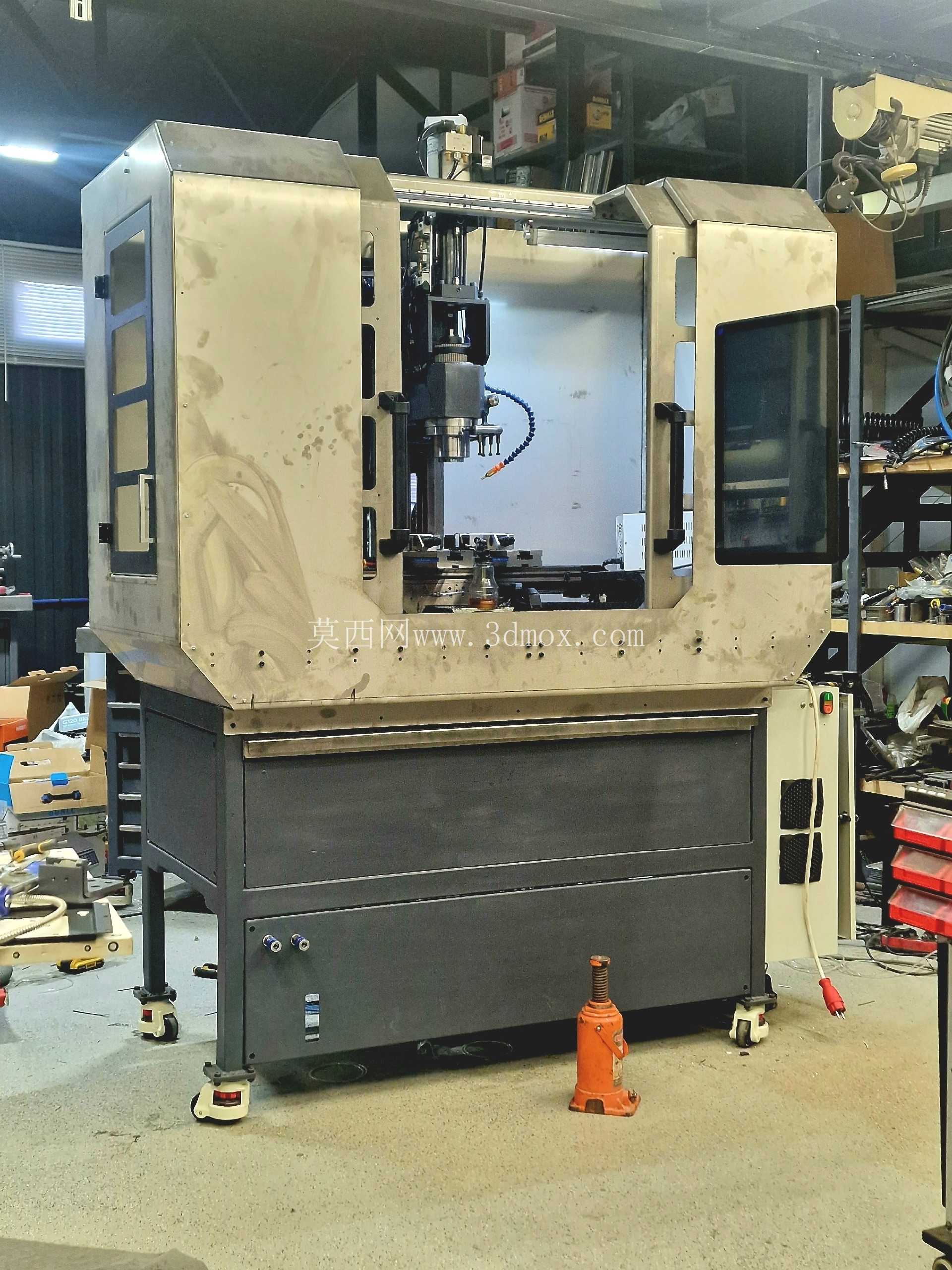

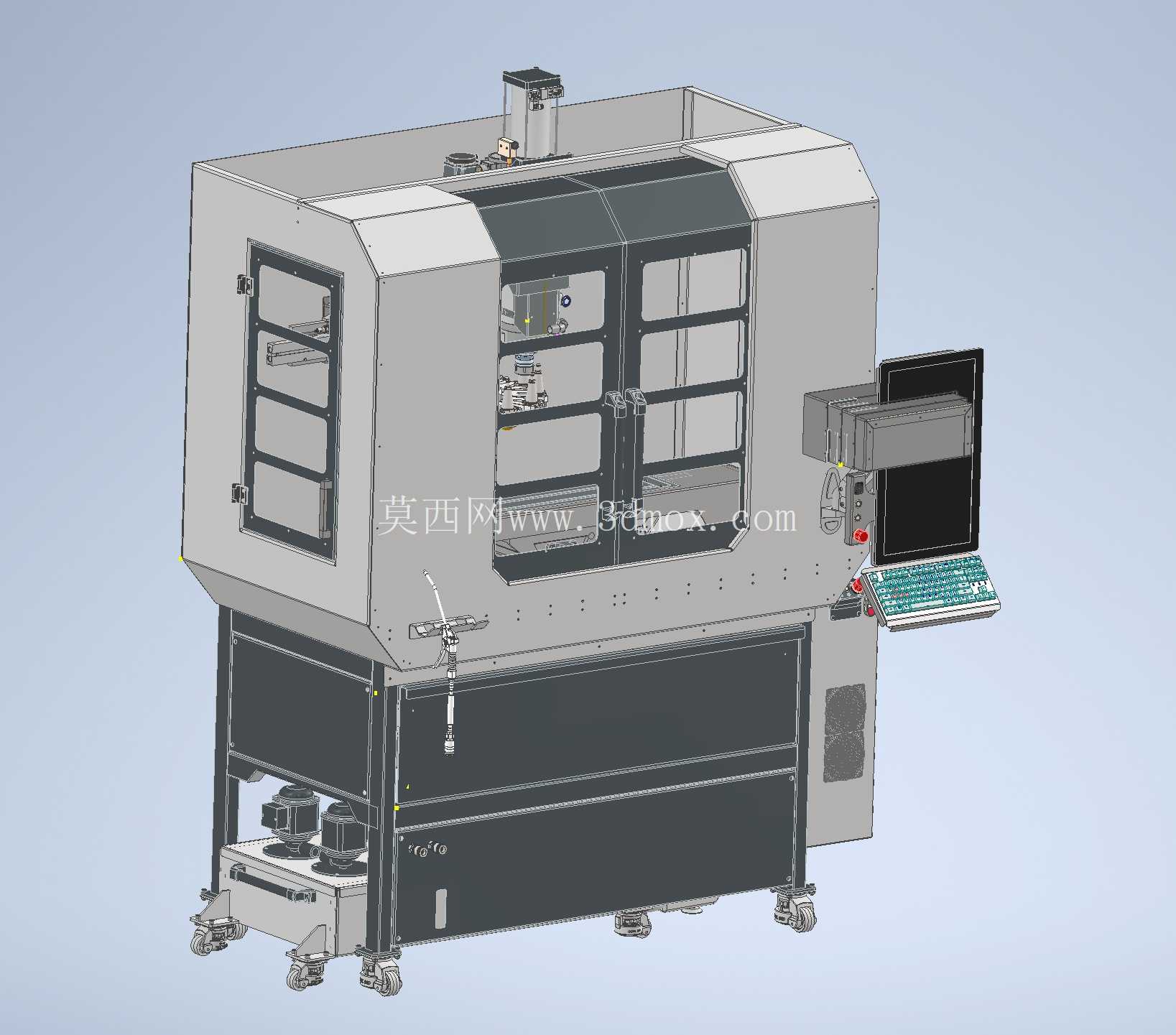

　　外防护设计采用上下分段式结构，上部加工区配置双开式透明防护门，门上带有观察窗，能在加工过程中阻挡切削液飞溅和切屑飞出，同时方便操作人员实时观察刀具切削状态，防护门配有安全联锁触点，门未完全关闭时设备无法启动主轴运转，避免误操作带来的安全风险；下部为床身底座护罩，预留了排屑口位置，可配套小型链板式排屑机或者直接放置集屑车承接加工产生的切屑，护罩侧面预留切削液液位观察窗，方便日常检查切削液存量。设备右侧外挂式安装了数控系统操作站，操作站带可旋转摇臂，操作人员可以根据自身站位调整操作面板的角度和高度，操作站下方集成了可抽拉的键盘托架，方便输入加工程序和参数，操作站上设置了主轴启停、进给保持、急停等常用物理按键，紧急情况下可以快速触发停机。

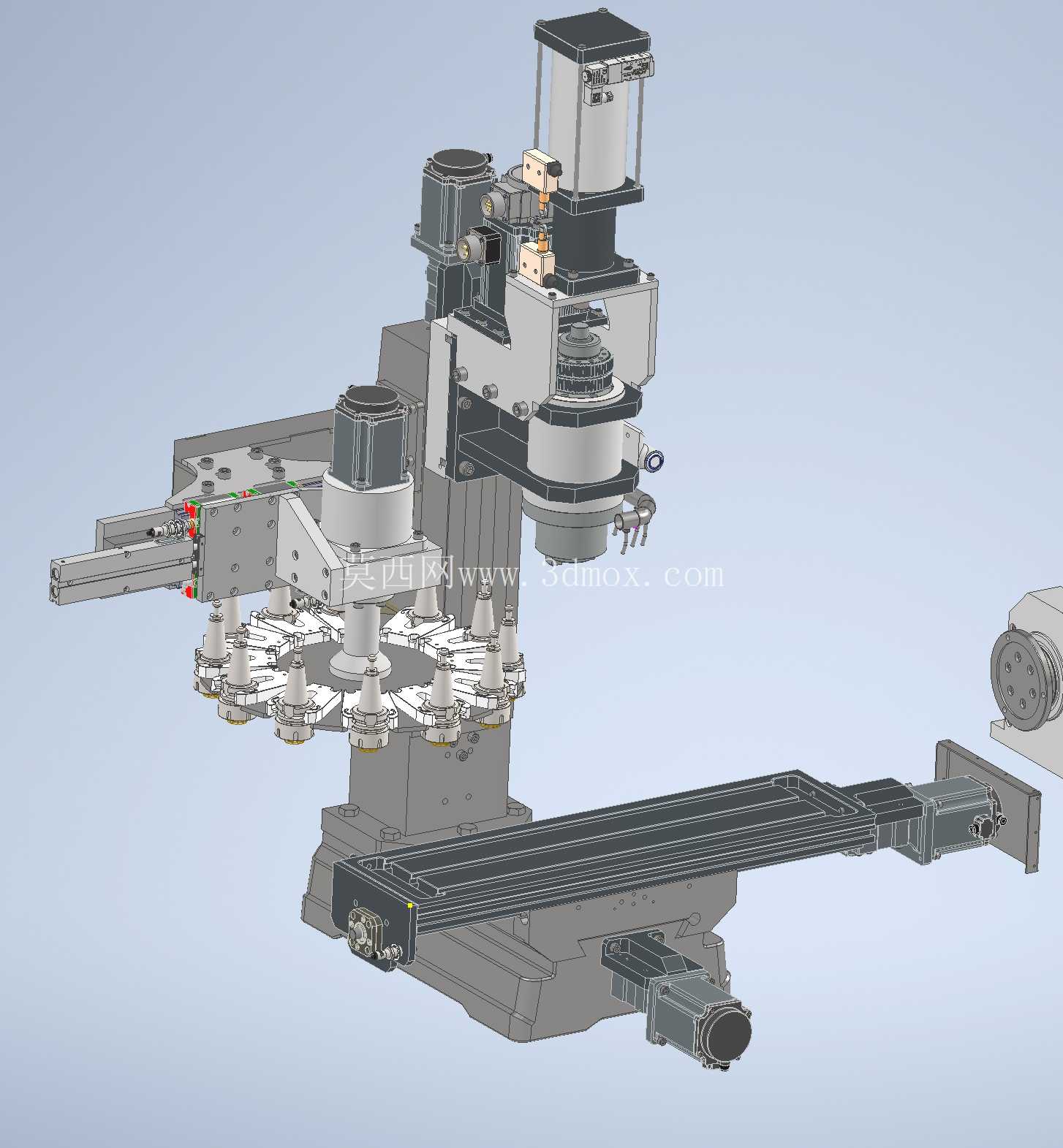

　　刀库部分采用的是斗笠式atc自动换刀结构，布置在设备上部后侧，换刀时主轴移动到换刀位即可完成刀具交换，不需要额外的机械手结构，整体结构简单可靠，日常维护成本低，可容纳8把常用铣刀、钻头、丝锥等刀具，能满足常规小型零件加工的工序换刀需求，不需要人工频繁手动换刀，减少了工序间的辅助时间。主轴单元采用伺服电机驱动，通过同步带传递动力，转速范围覆盖80到8000转每分钟，既能满足硬质合金刀具高速铣削铝件、塑料等软质材料的需求，也能在低速大扭矩档位完成钢件的粗铣加工，主轴锥孔采用常用的BT30规格，配套的刀具、刀柄采购成本低，互换性好，不需要采购特殊规格的耗材。进给系统三个轴均采用直线导轨搭配滚珠丝杠的传动结构，X轴行程约600mm，Y轴行程约350mm，Z轴行程约400mm，快移速度可达12m/min，能减少空行程的时间损耗，导轨和丝杠均配置了伸缩式防护罩，能阻挡切屑和切削液进入传动部件，延长传动件的使用寿命。电气柜布置在床身右侧下部，柜内预留了充足的走线空间，强弱电分区布置，减少信号干扰，所有接线端子都预留了标识，后期维护排查故障时能快速对应点位，柜顶配置了散热风扇和防尘滤网，能保证柜内温度处于元器件允许的工作范围内，避免夏季高温时出现过热报警。

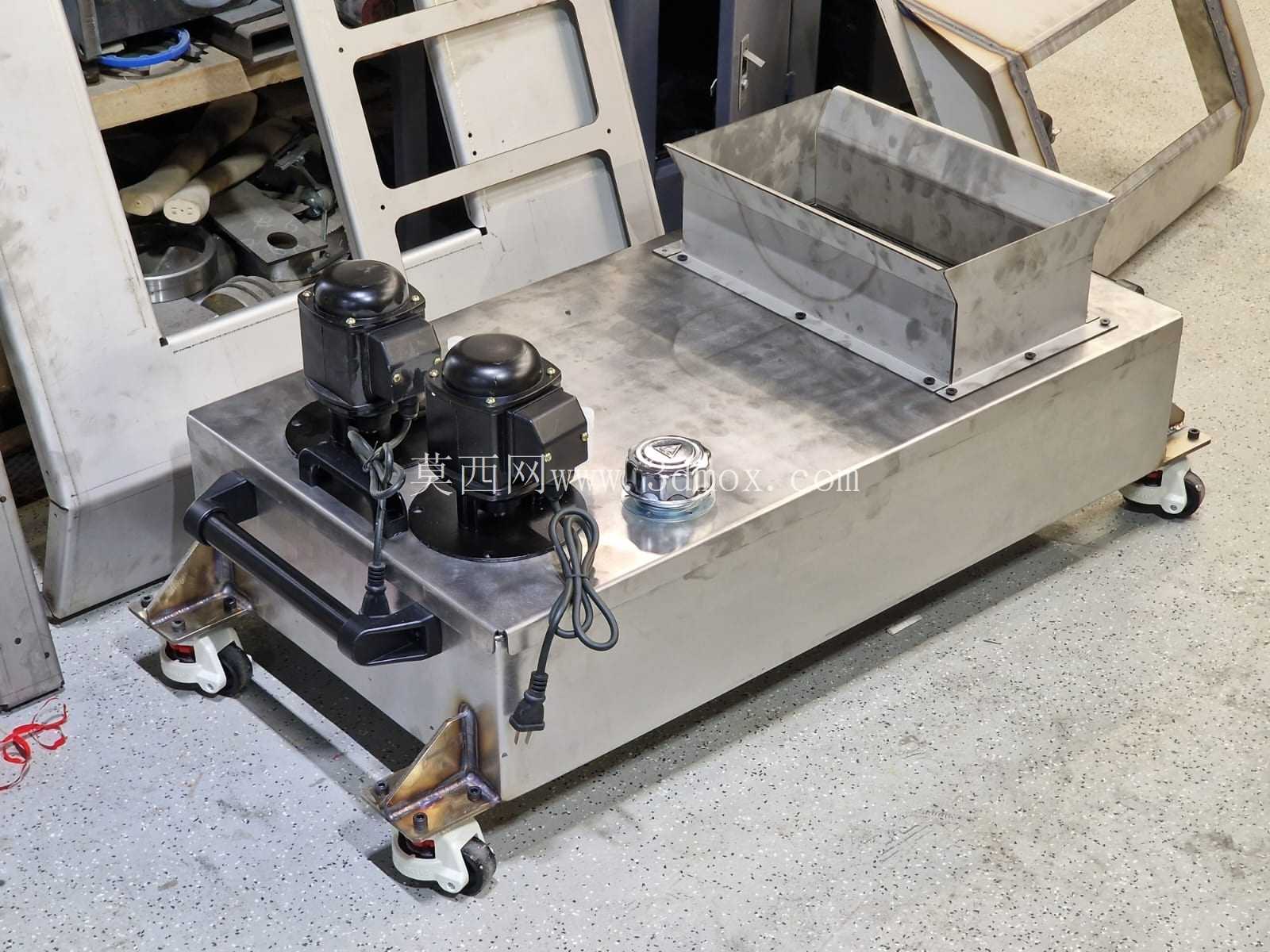

　　切削液系统集成在床身底座内部，水箱容量约80L，配套的冷却泵扬程可达30米，冷却管路布置在主轴侧，可根据加工位置调整喷嘴方向，保证切削液能准确喷射到刀具切削区域，带走切削热量同时冲掉附着在工件上的切屑，水箱内带有可拆卸的过滤网，能过滤掉大颗粒切屑，避免切削液循环时堵塞管路。这款改造设备在设计时充分考虑了原有普通铣床的结构刚性，在原有床身基础上只做了数控系统加装、进给轴伺服化改造、外防护和自动换刀装置的加装，没有破坏原有床身的应力分布，相比全新的同规格数控铣床，改造成本更低，同时保留了原设备的刚性优势，适合对加工成本敏感、加工零件尺寸不大的加工场景使用，日常维护时只需要按照普通数控设备的保养周期，定期检查导轨润滑、丝杠间隙、主轴皮带松紧度即可，不需要特殊的维护技能，普通机修人员就能完成日常保养工作。
