牧田3701木工修边设备结构三维建模

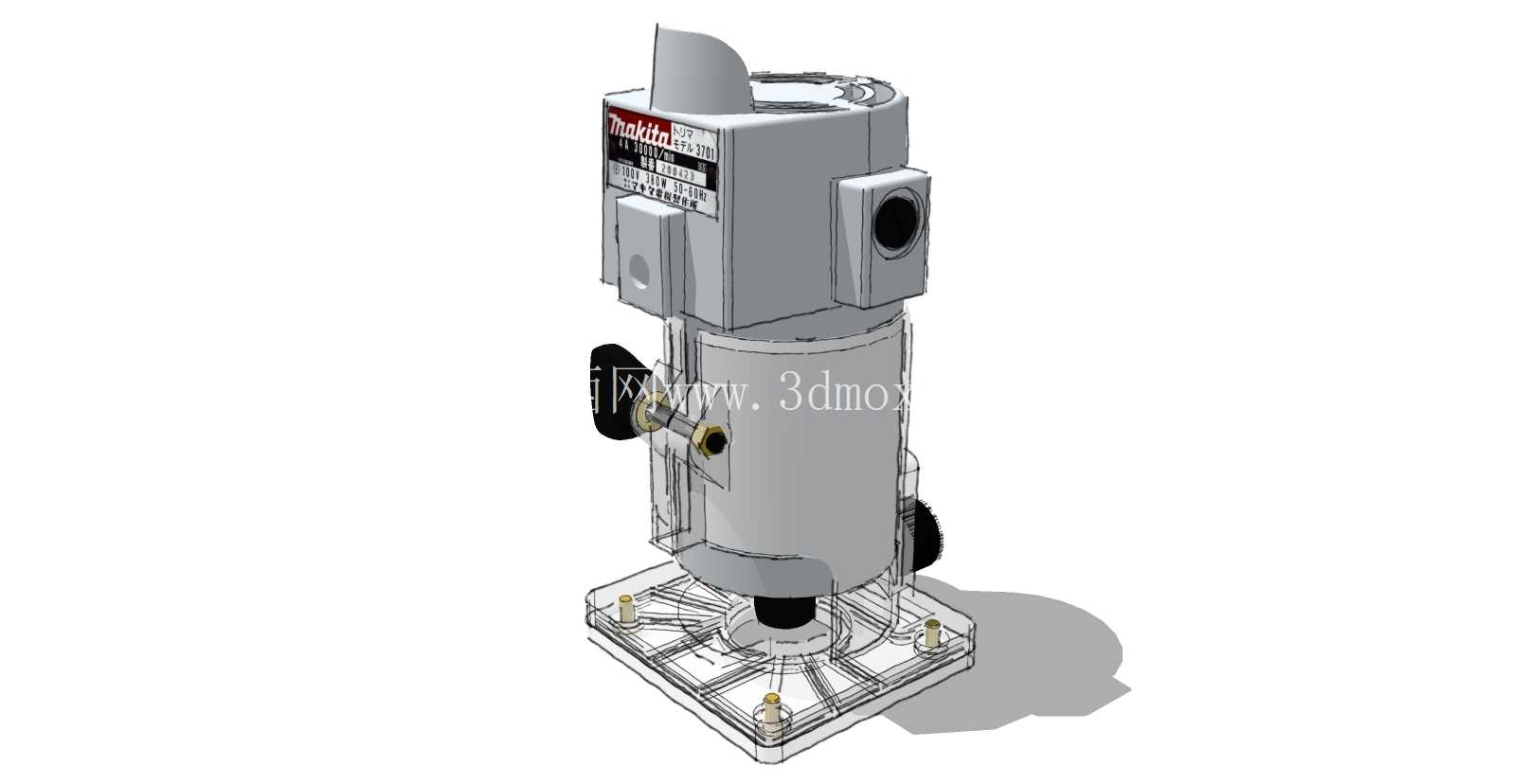

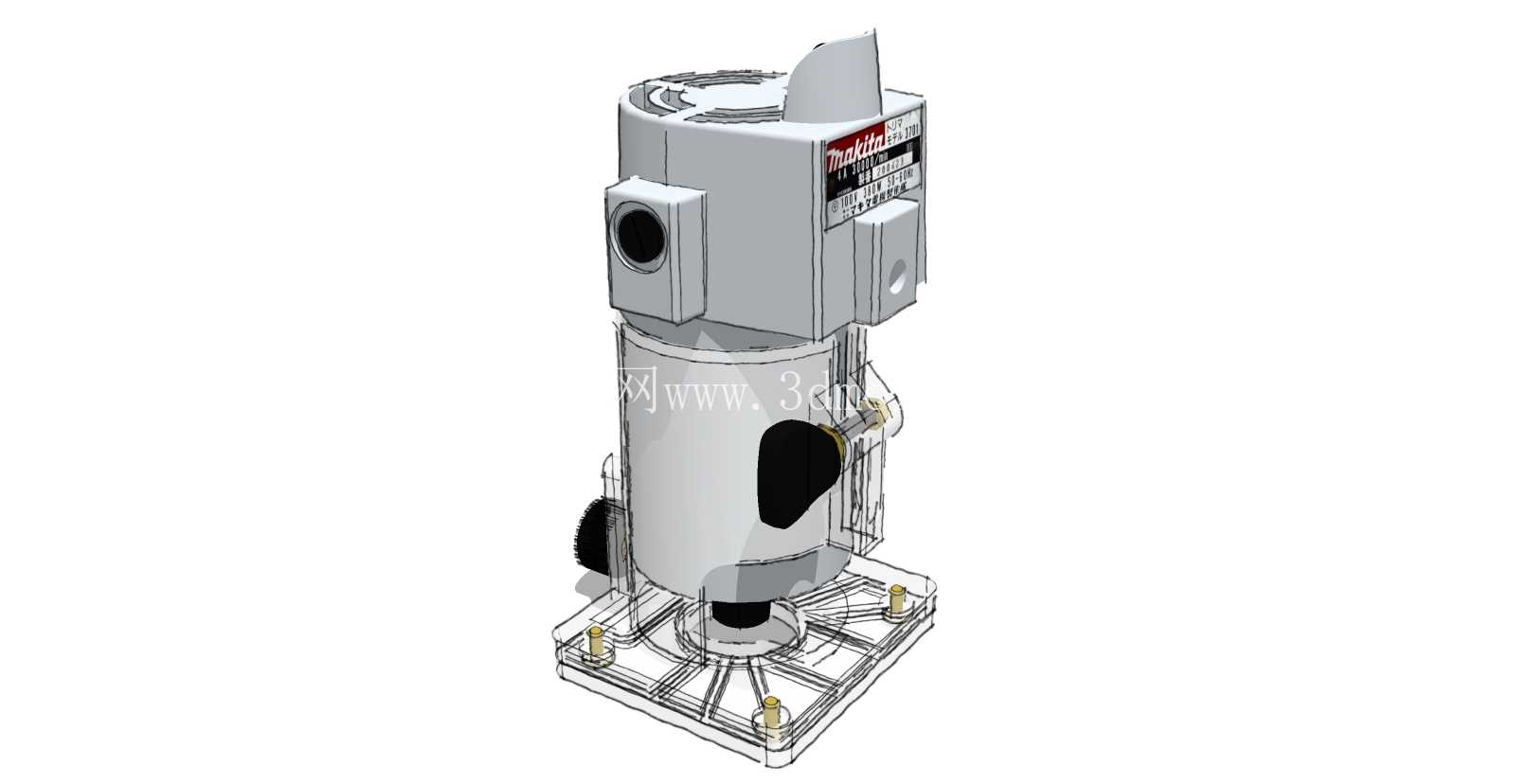

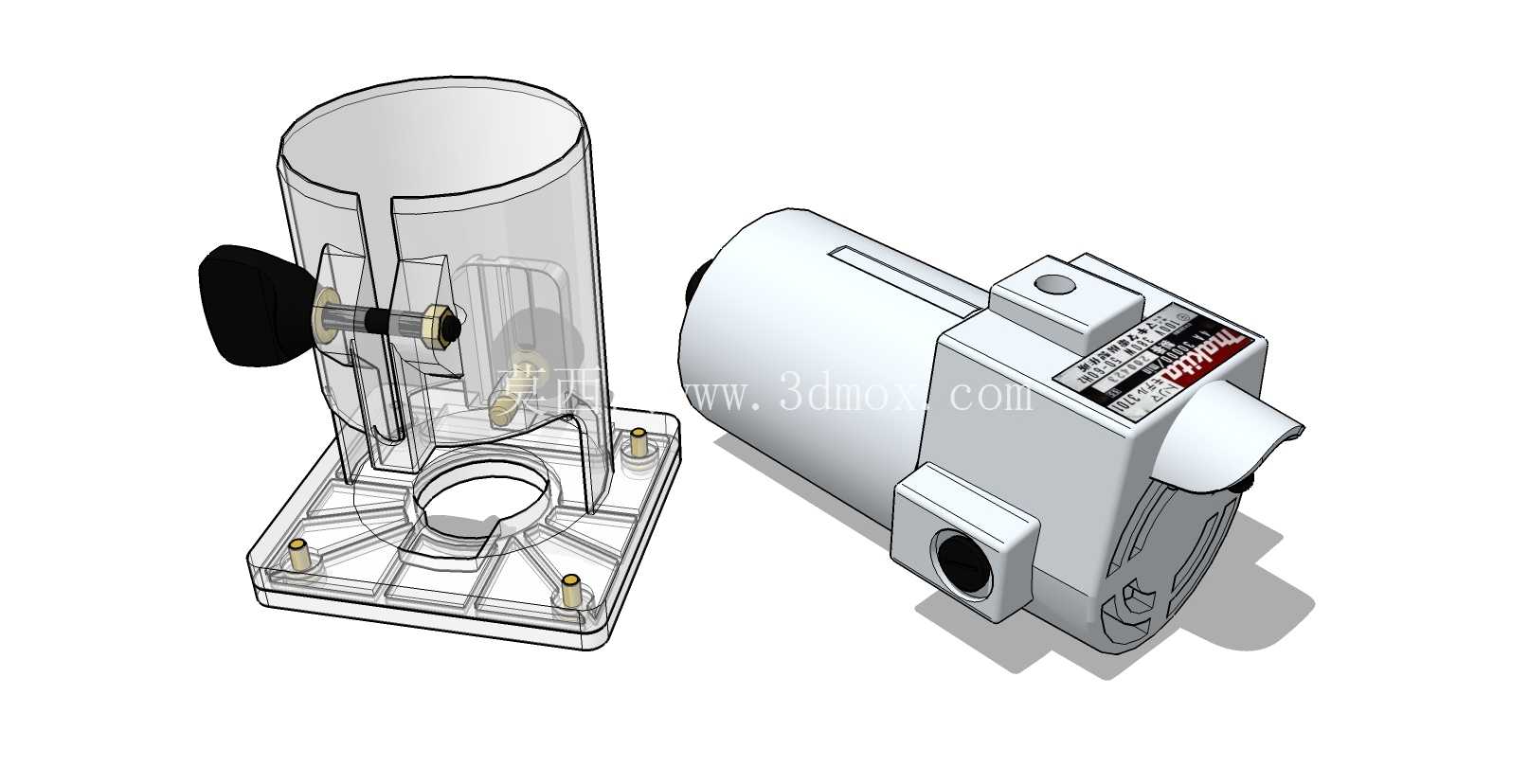

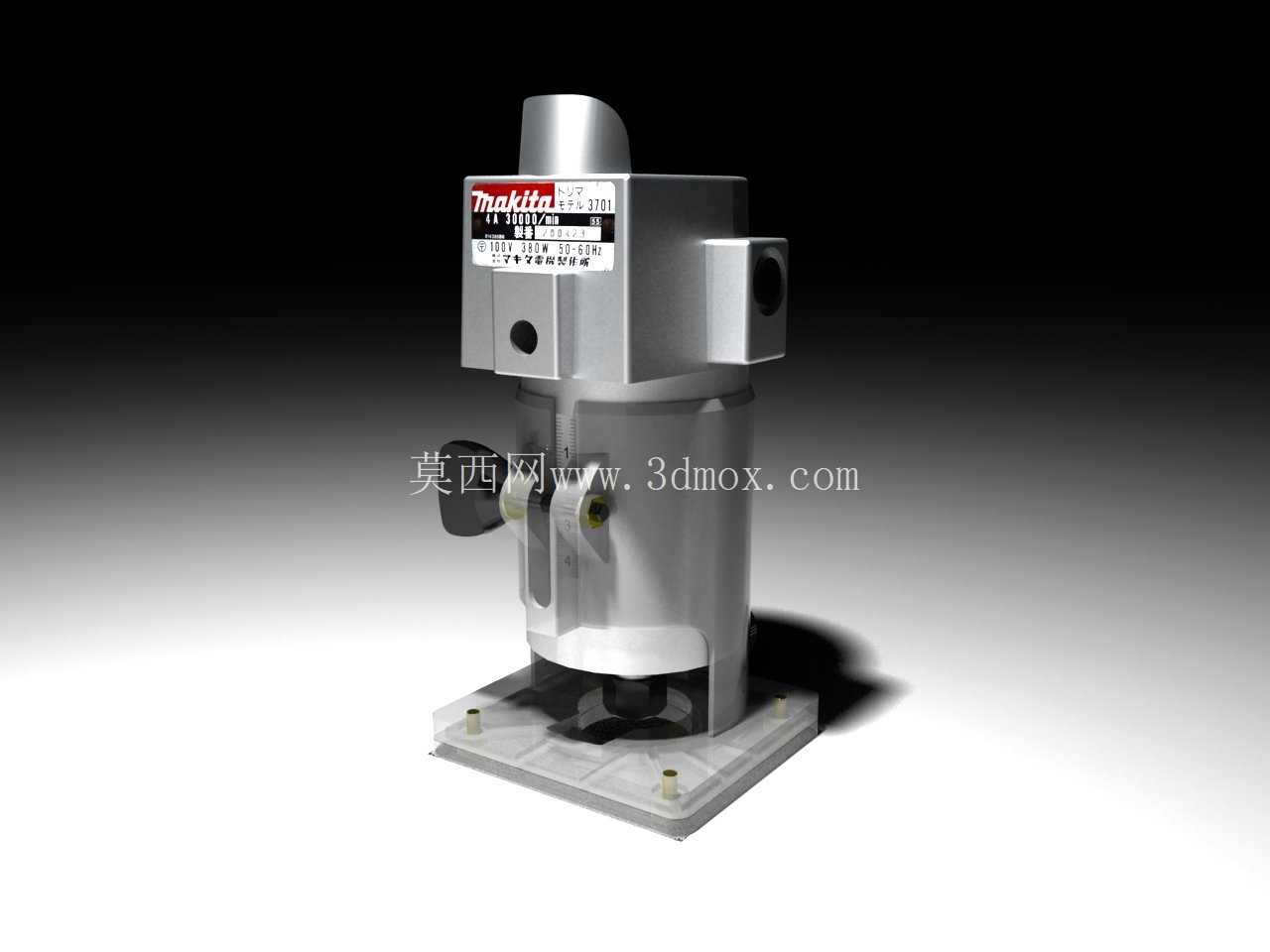

　　本次建模还原的牧田3701修边机，是木工现场加工、家具厂细作工位高频使用的手持电动修边机具，区别于大型台式镂铣设备，这类小型机具主要适配板材封边修齐、榫槽修型、小尺寸曲面铣削、倒角倒棱等精细化加工作业，在全屋定制安装现场、木模修配工位、小型木工坊的零散加工场景中，这类设备的使用占比远高于固定式铣削设备。从结构设计逻辑来看，整机采用立式同轴布局，动力输出段与握持机身集成设计，上部为电机容纳舱，外壳采用加强筋结构的金属壳体，既可以保障电机运行时的散热效率，也能抵御现场作业时的磕碰、木屑冲击，避免外壳变形卡滞内部转子组件。

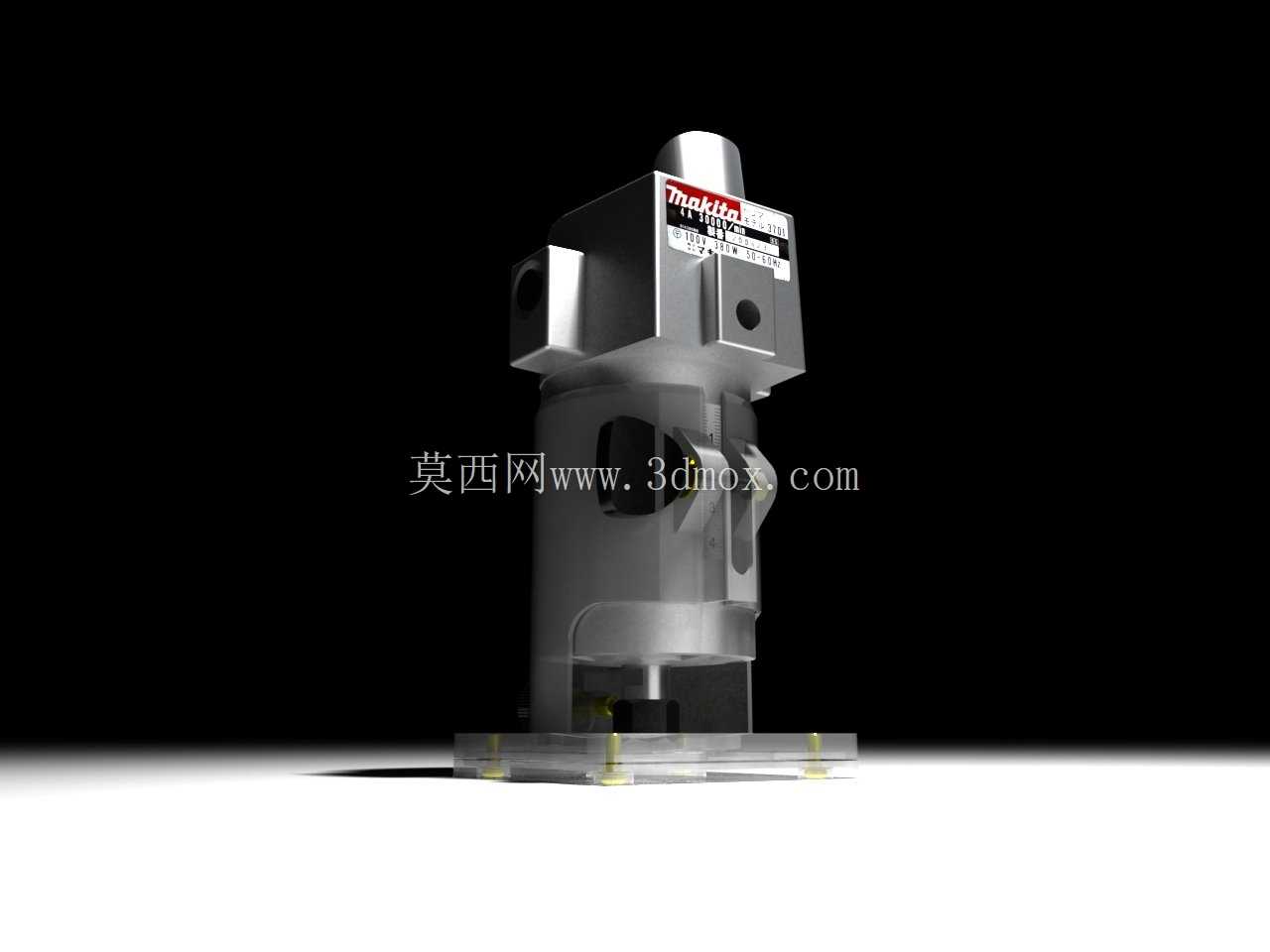

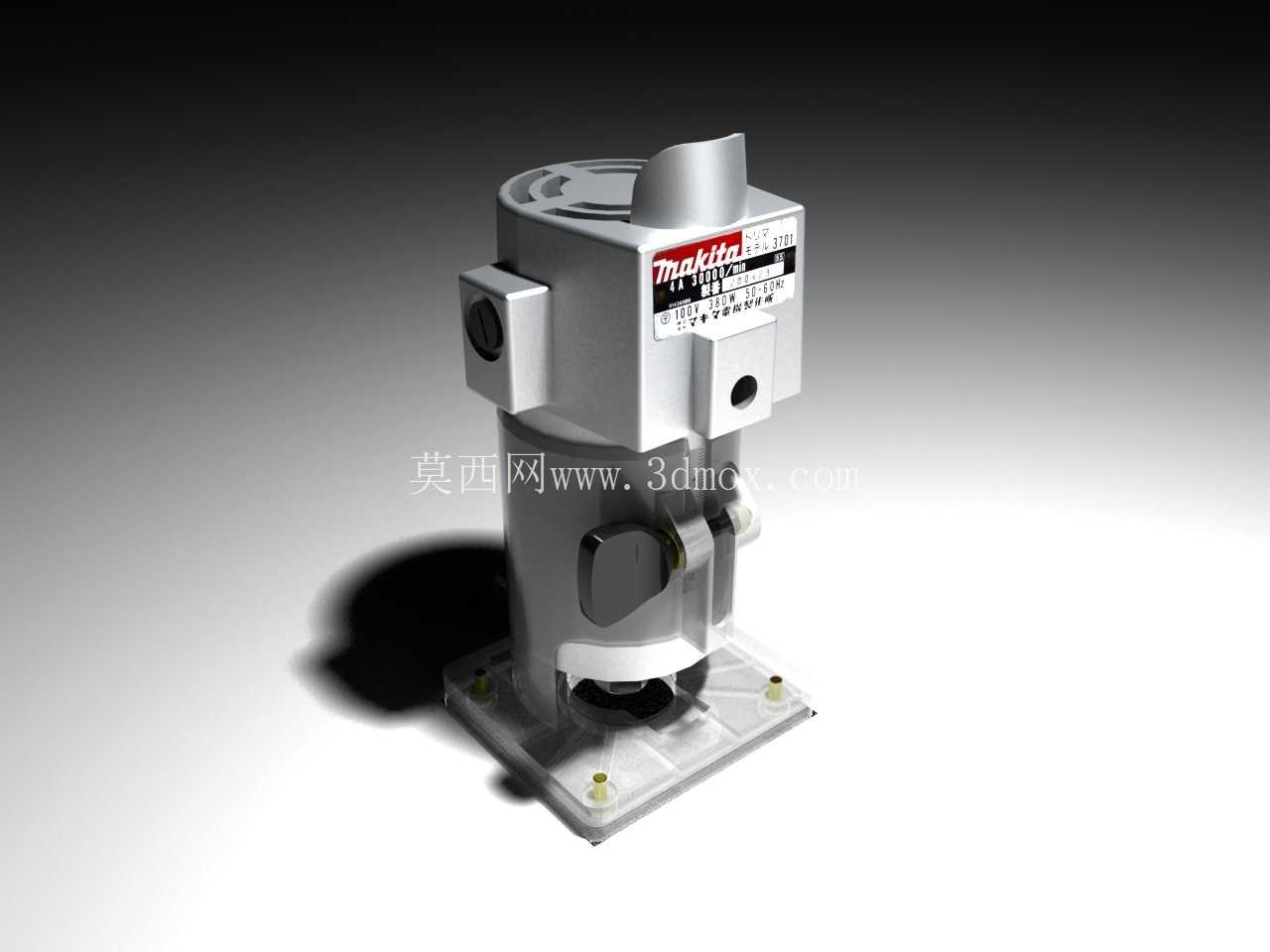

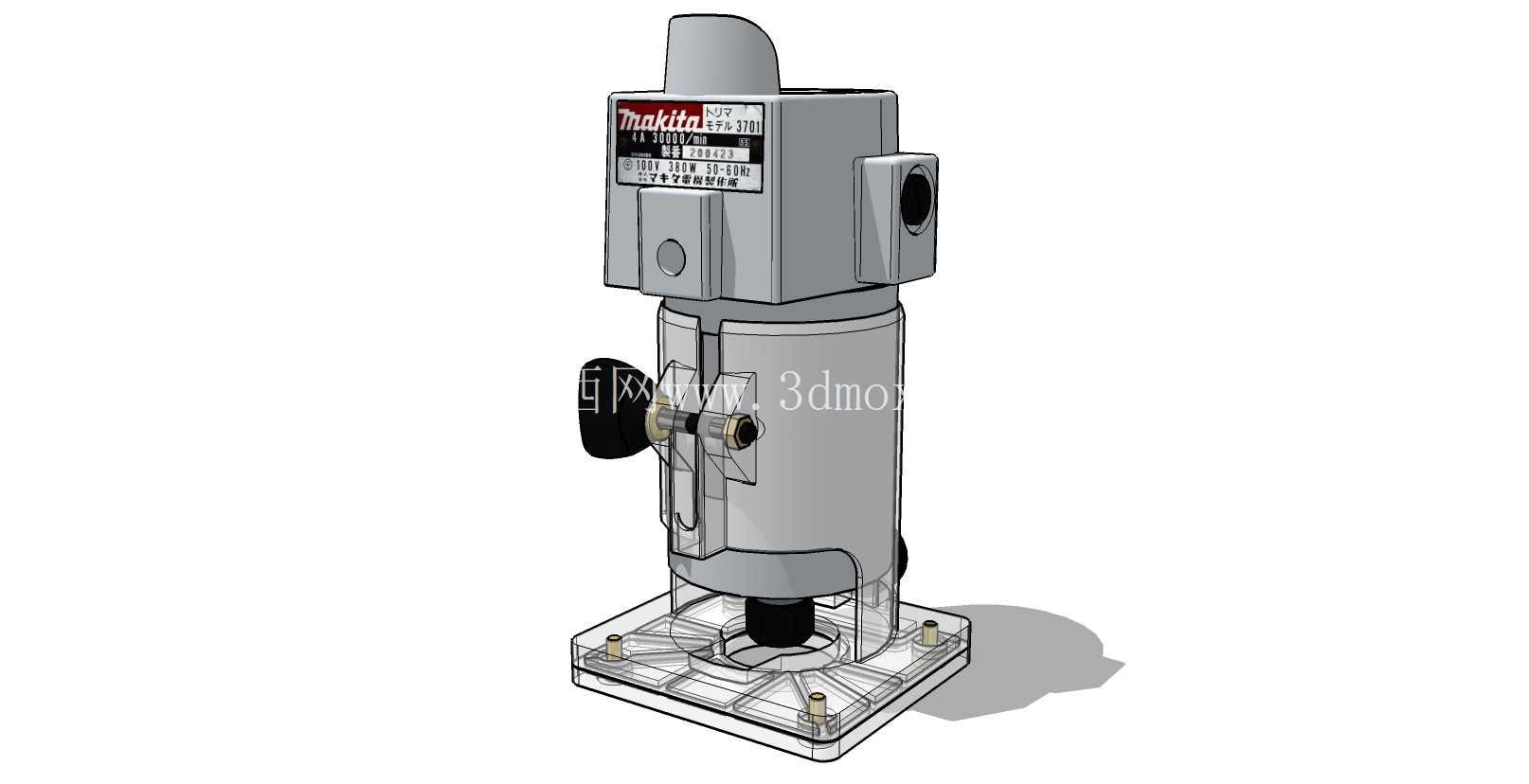

　　机身中部设置的操作拨杆为深度锁止结构，作业时可以根据铣削深度需求，调整刀头伸出底座的行程，锁止后可以保证连续作业时的铣削深度一致性，避免人工握持时的进给深度偏差。底部的方形安装底座是整机的作业基准面，底座上设置的两个定位凸台用于适配不同的导向靠山附件，当进行直边修边作业时，可以加装直线靠山保证铣削边的直线度，当进行曲面仿形作业时，可以更换环形导轮附件，贴合模板曲面完成仿形铣削，底座的平面度公差控制在0.1mm以内，保证作业时底座贴合板材表面不会出现倾斜，避免铣削面出现台阶、斜口缺陷。

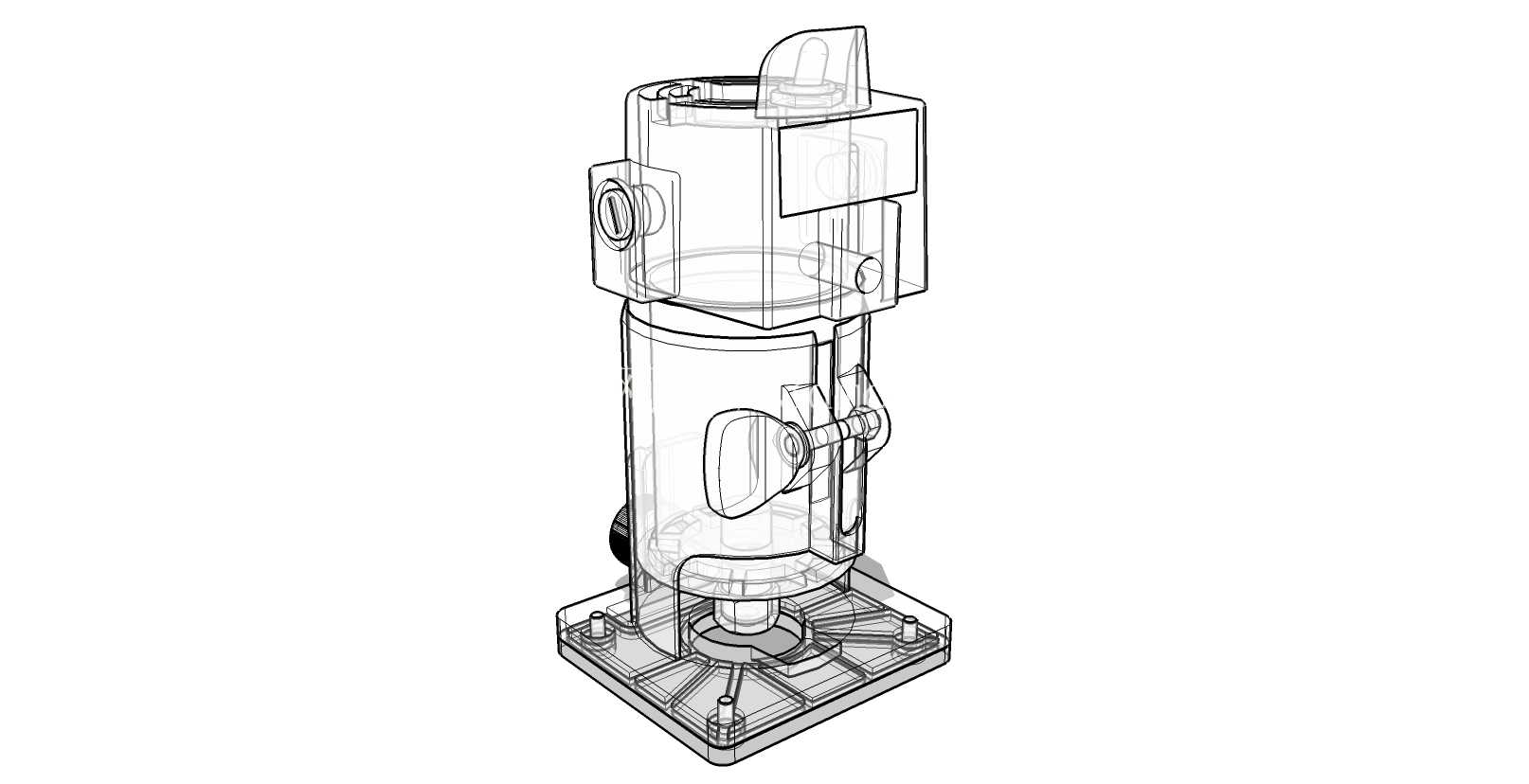

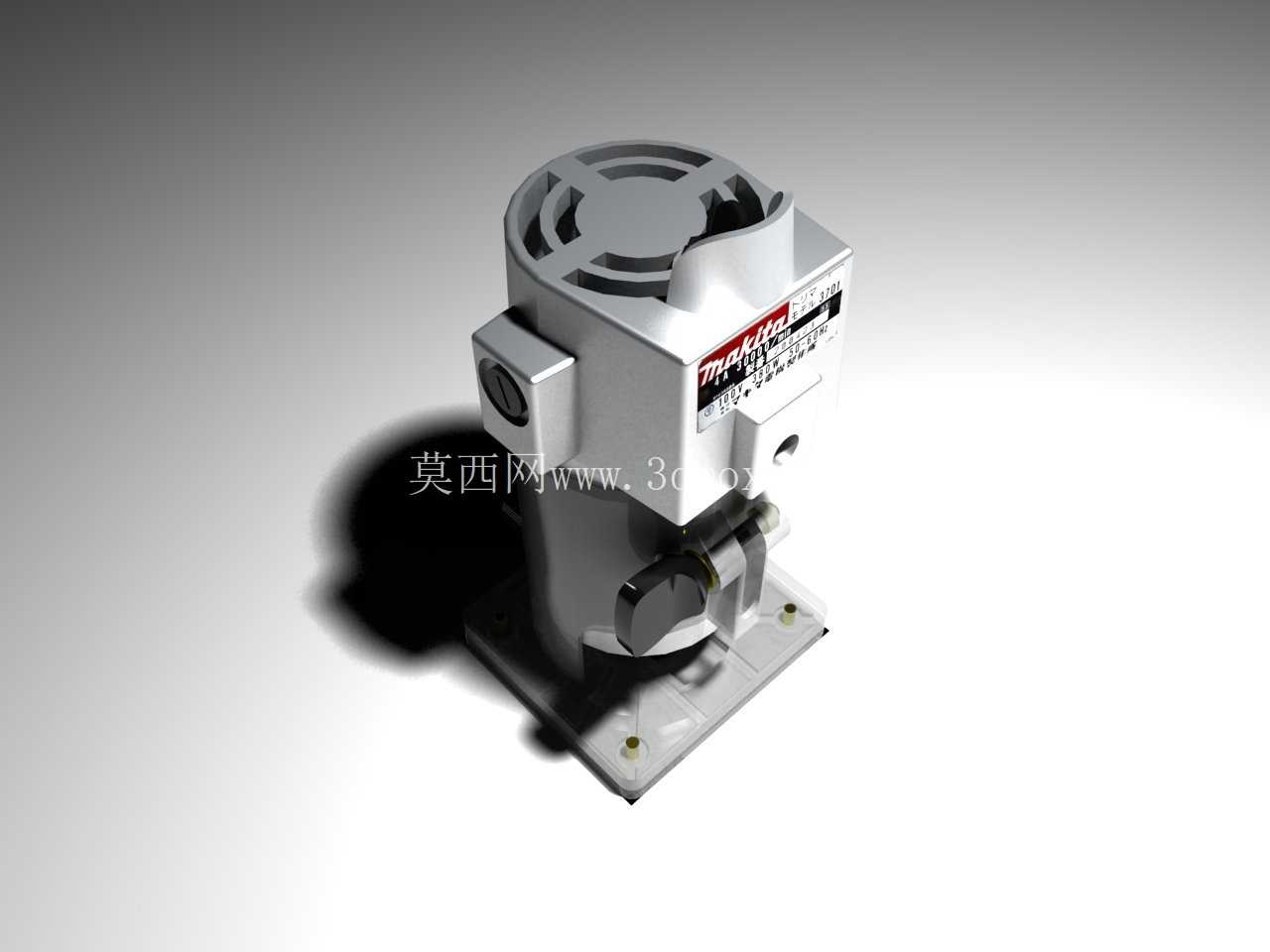

　　从安装边界尺寸来看，整机底座的安装定位孔间距适配常规的修边机倒装工作台安装位，当需要进行小工件铣削作业时，可以将整机倒装在工作台面板下方，刀头从面板孔位伸出，转换为台式小型铣削设备使用，此时底座的固定孔可以直接与工作台面板的T型槽配合，不需要额外制作转接法兰，降低现场改装的工作量。机身侧面的出线位采用防弯折橡胶护套结构，避免作业时机身频繁移动拉扯线缆造成线芯断裂，符合电动工具的安全设计规范。在建模过程中，对机身的标签位、散热孔位、操作拨杆的行程限位、底座的沉头安装孔都做了1:1的结构还原，没有做简化处理，方便后续做设备的工装适配、附件设计时直接调用模型做干涉检查。

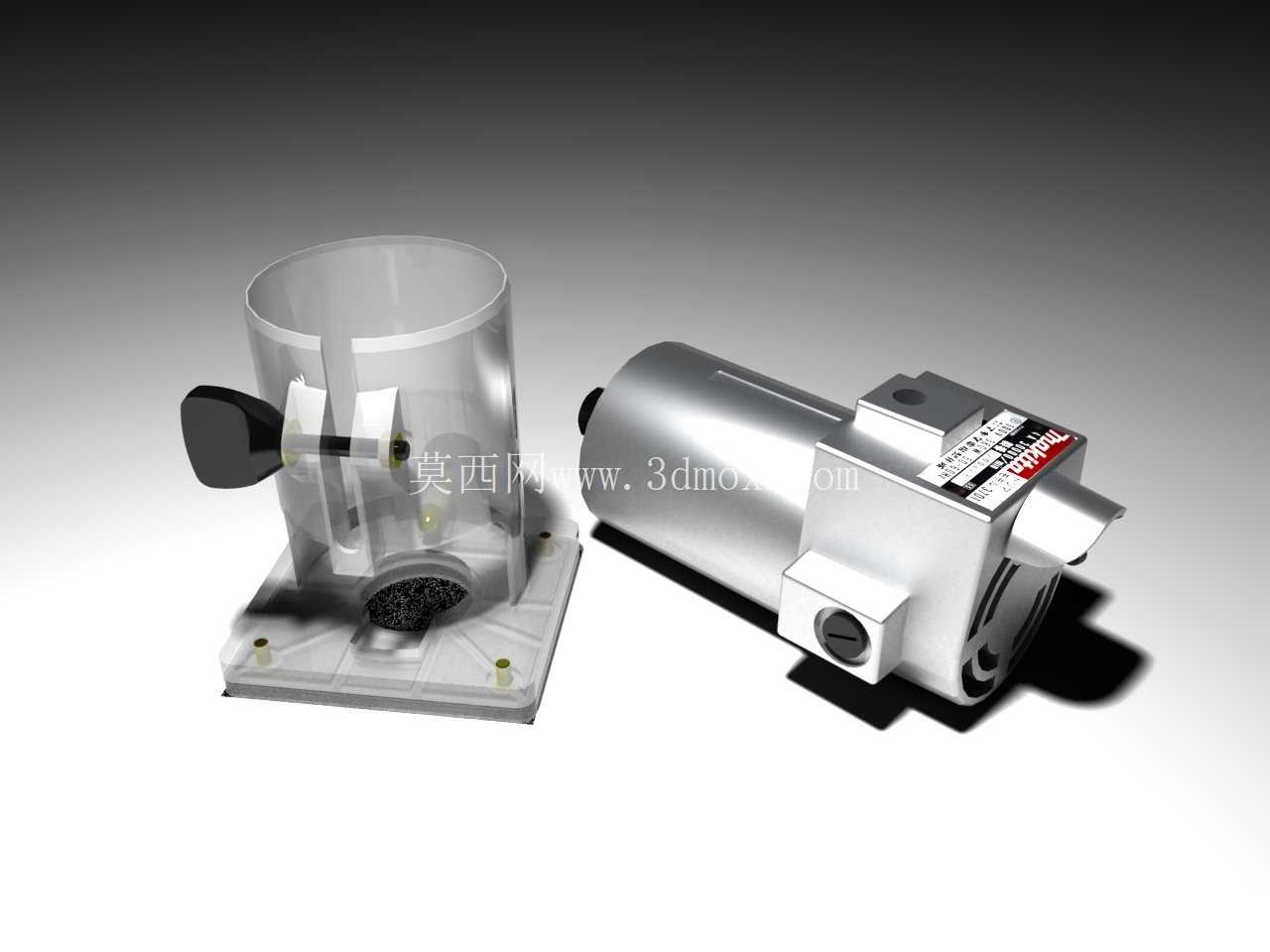

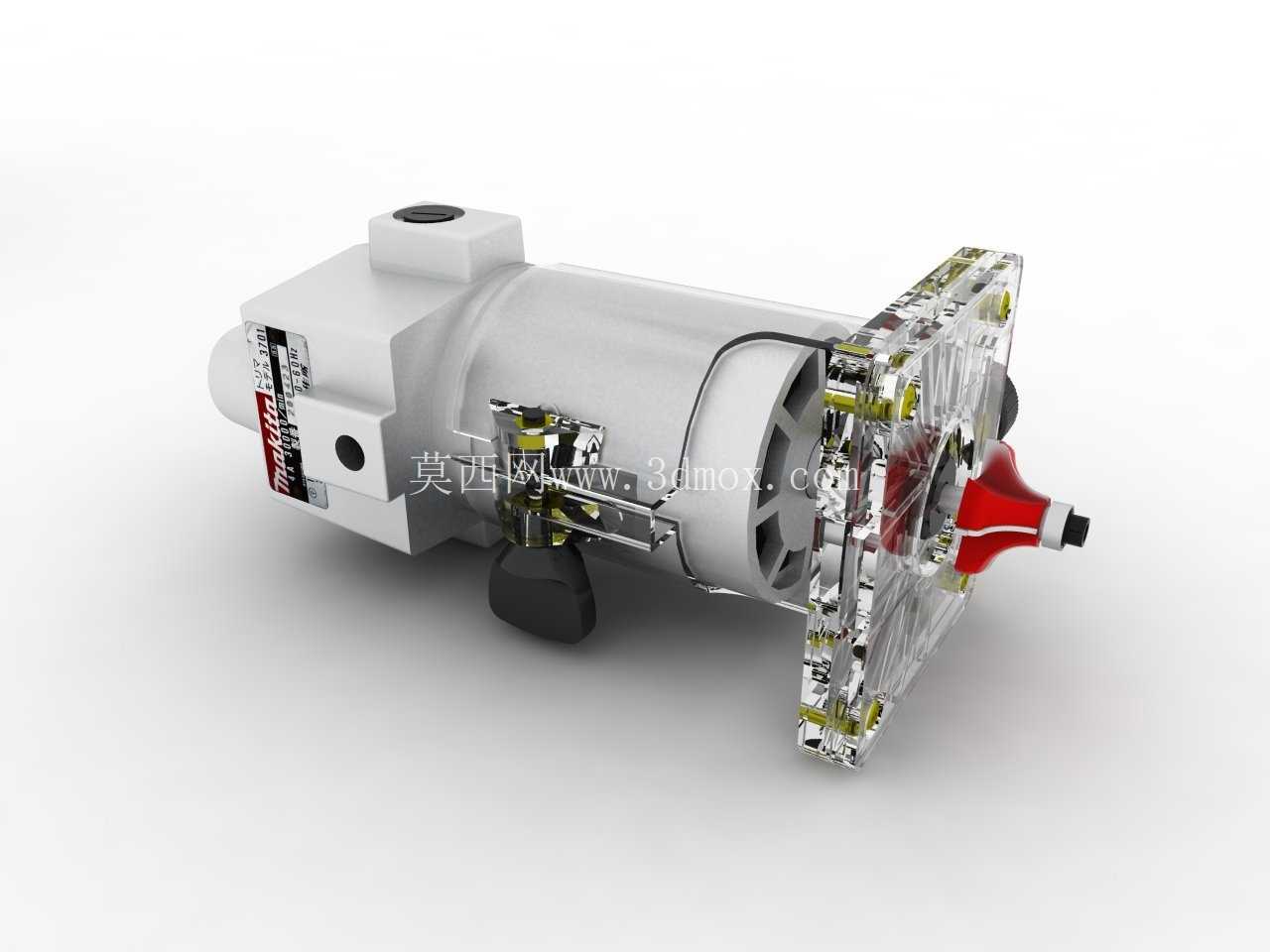

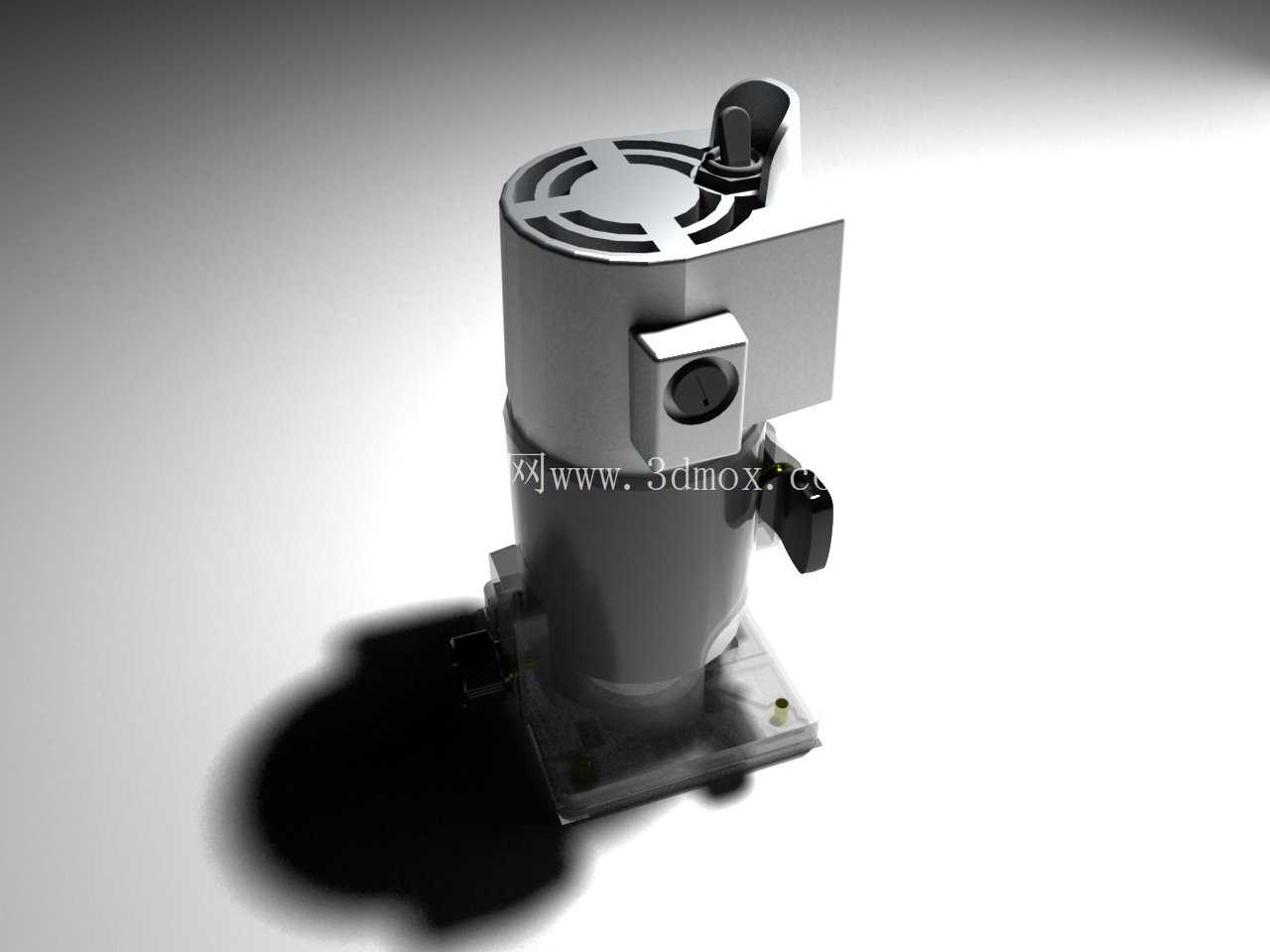

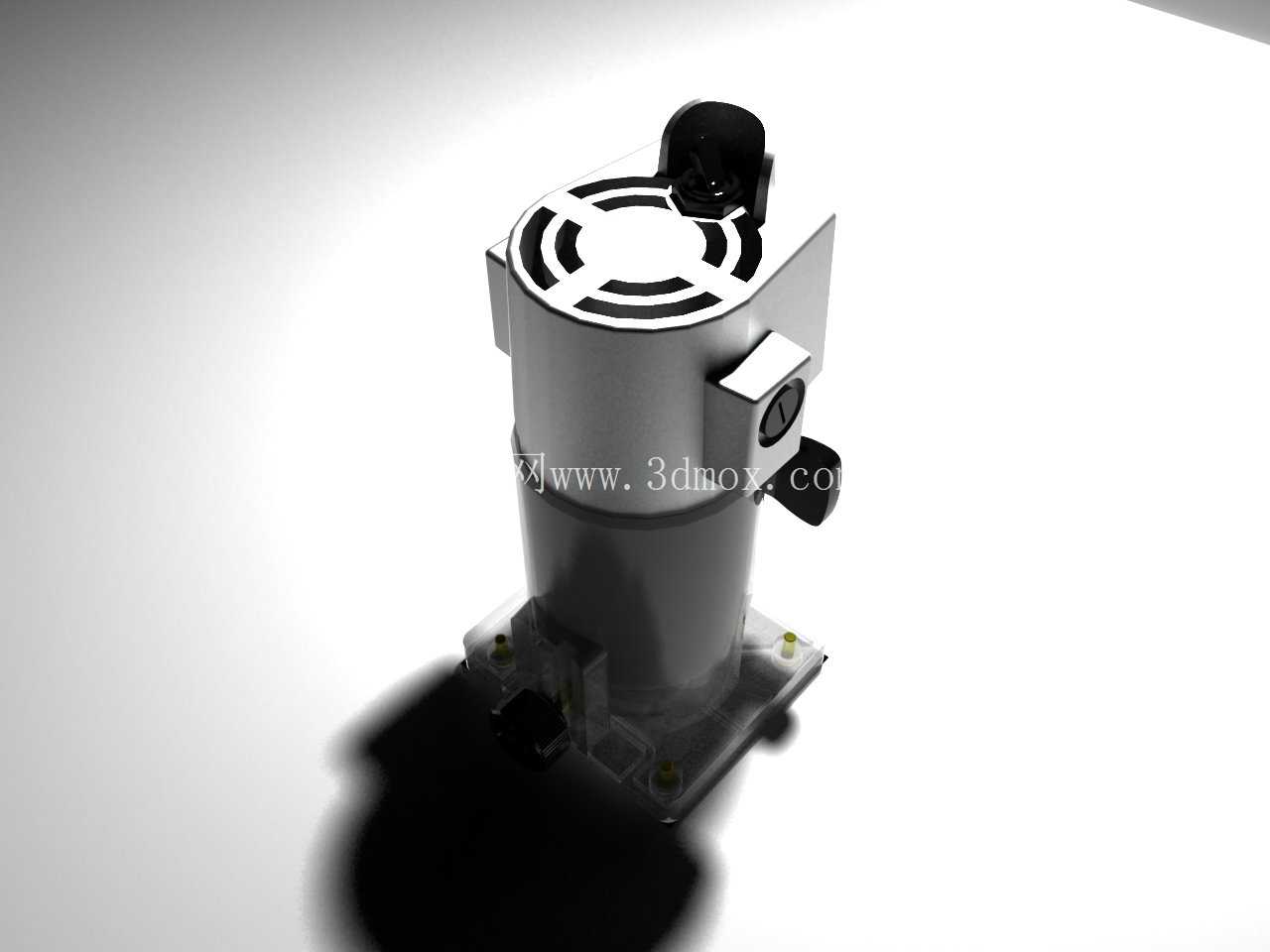

　　比如在设计定制化的吸尘罩附件时，可以直接提取机身外壳的曲面数据，匹配吸尘罩的安装卡扣位置，不需要反复测量实物尺寸，缩短附件开发的周期。这类小型电动木工机具的结构设计，核心是在保证动力输出稳定性的前提下，尽可能压缩整机的握持直径与整体重量，降低长时间手持作业的劳动强度，同时要兼顾木屑排出通道的顺畅性，避免铣削产生的木屑堆积在刀头舱内，造成刀头卡滞、排屑不畅灼伤加工面的问题，模型中还原的排屑缺口位置，正好对应刀头作业时的切屑飞出方向，配合外接吸尘装置可以实现作业面无积屑。从实际应用的适配场景来看，该模型不仅可以用于电动工具产品的结构迭代设计，也可以用于木工加工工位的作业仿真、倒装工作台的配套结构设计，还可以作为职业院校木工机具课程的三维演示模型，直观展示机具内部的动力传递路径、深度调整结构的工作原理。建模时对各个配合面的公差预留也做了对应体现，比如电机舱与底座的配合止口尺寸、锁止拨杆与机身滑槽的配合间隙，都按照实际量产的装配公差做了还原，避免后续做工程图输出时出现配合尺寸偏差。
