GRBL数控铣床用Arduino控制板安装固定座

在桌面级GRBL架构CNC铣床的改装与搭建过程中，控制板的安装固定一直是容易被忽略但直接影响设备运行稳定性的细节。常规的开源Arduino UNO控制板本身没有配套的设备安装固定结构，很多爱好者在搭建小型数控设备时，往往采用扎带捆绑、双面胶粘贴的方式固定控制板，不仅走线杂乱，设备运行过程中主轴产生的持续振动还容易导致控制板移位、接口松动，严重时甚至会出现接线松脱引发的步进电机丢步、限位信号误触发等问题，直接影响加工精度与设备运行可靠性。

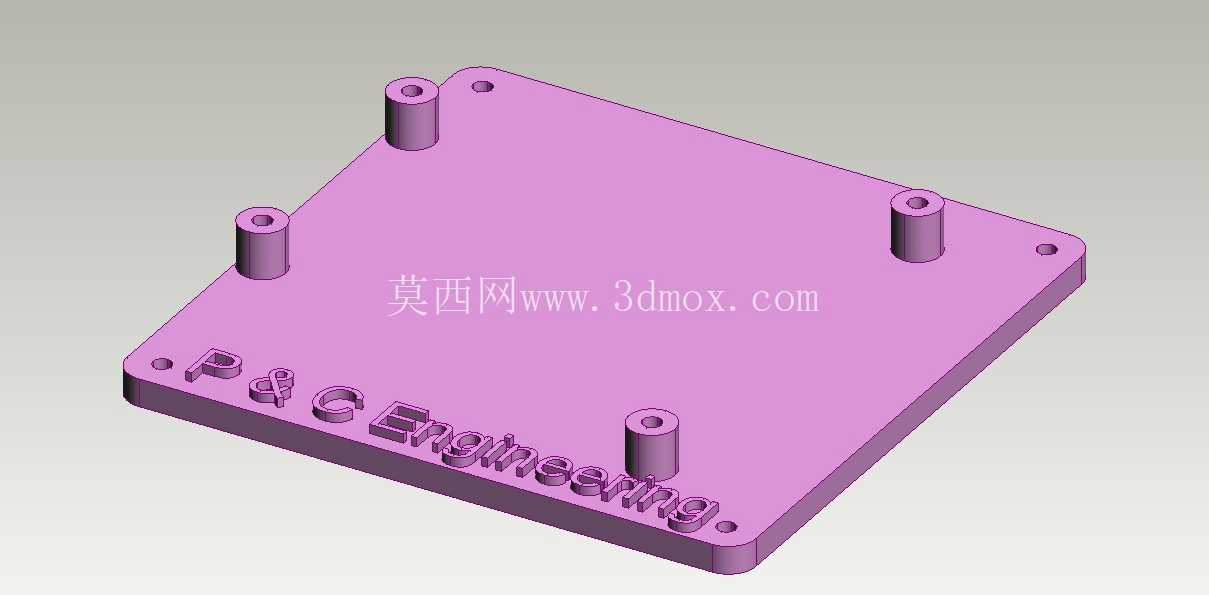

这款安装固定座正是针对桌面级GRBL CNC Mill的实际安装需求设计，整体采用方形平板基座结构，基座上对应Arduino UNO控制板的四个安装孔位设置了带通孔的圆柱形定位凸柱，凸柱高度经过精确核算，既可以让控制板与基座之间留出足够的散热间隙，避免控制板工作时产生的热量在板面与基座之间积聚，也能为板载的USB接口、电源接口、步进电机驱动接线端子留出足够的插拔操作空间，不会出现安装后接口被基座遮挡无法接线的问题。基座的四个边角位置预留了沉头安装孔，可以直接通过M3或者M4规格的螺丝将整个固定座安装在CNC铣床的铝型材机架侧面、电控仓内壁或者工作台旁的预留安装位上，安装后整体结构稳固，能够有效吸收设备运行时产生的振动，避免控制板出现窜动。

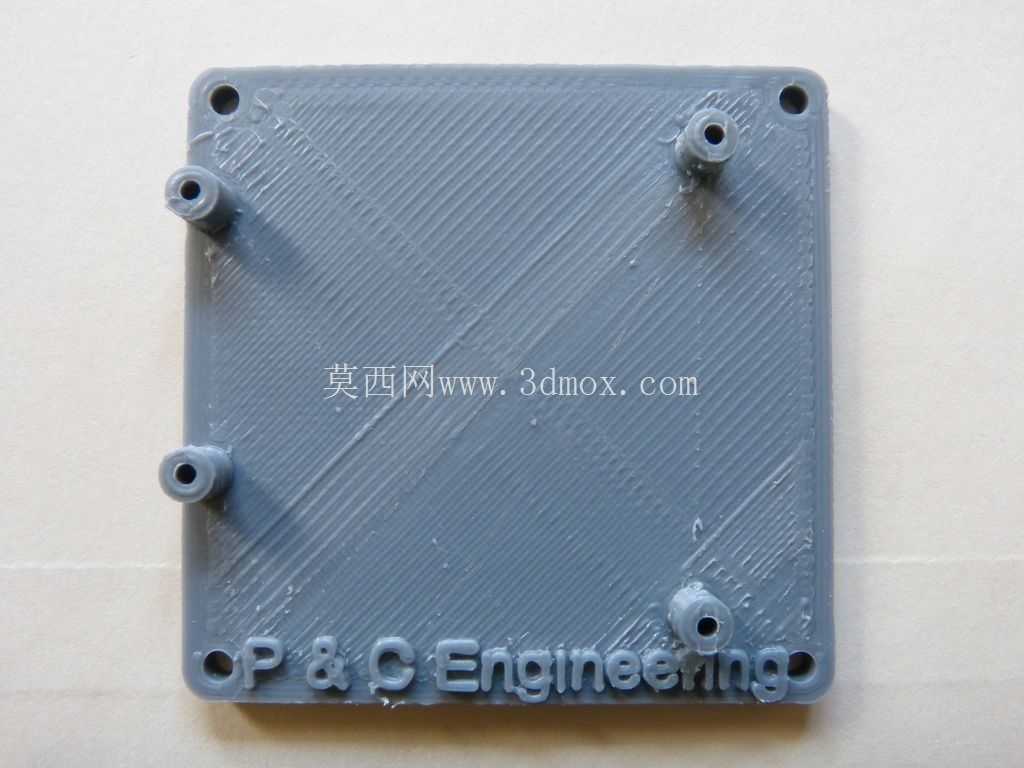

从设计细节来看，固定座的凸柱内径与Arduino UNO板的标准安装孔径完全匹配，安装时不需要额外对控制板进行打孔或者改装，直接将控制板对准凸柱放置后，用配套的尼龙螺丝或者铜柱就能完成控制板与基座的固定，拆装维护十分方便。基座底部的平面平整度经过优化，3D打印制作时不需要额外添加大量支撑结构，采用常规PLA或者ABS材料打印即可获得足够的结构强度，打印完成后只需要简单去除支撑毛刺就能直接投入使用，不需要二次机加工。基座边缘做了小尺寸的圆角过渡处理，避免安装维护时尖锐的边角划伤操作人员或者损坏接线外皮。基座表面预留的标识区域可以在打印时一体成型标注相关接口信息，方便后期接线调试时快速识别对应端口，减少接线错误的概率。

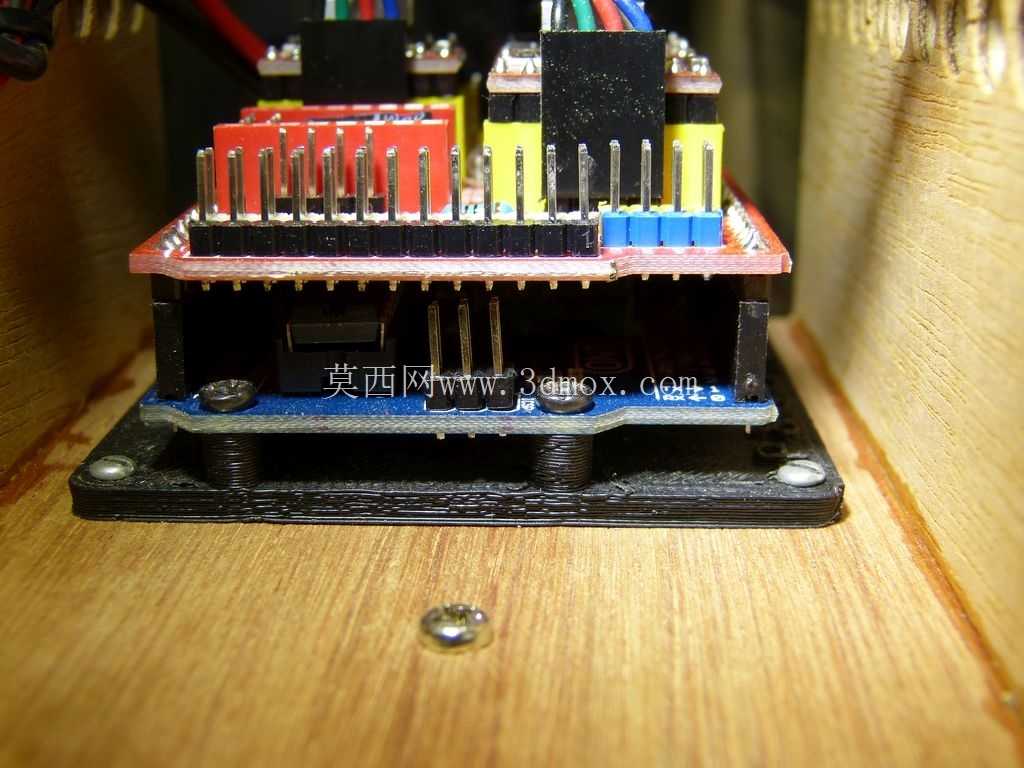

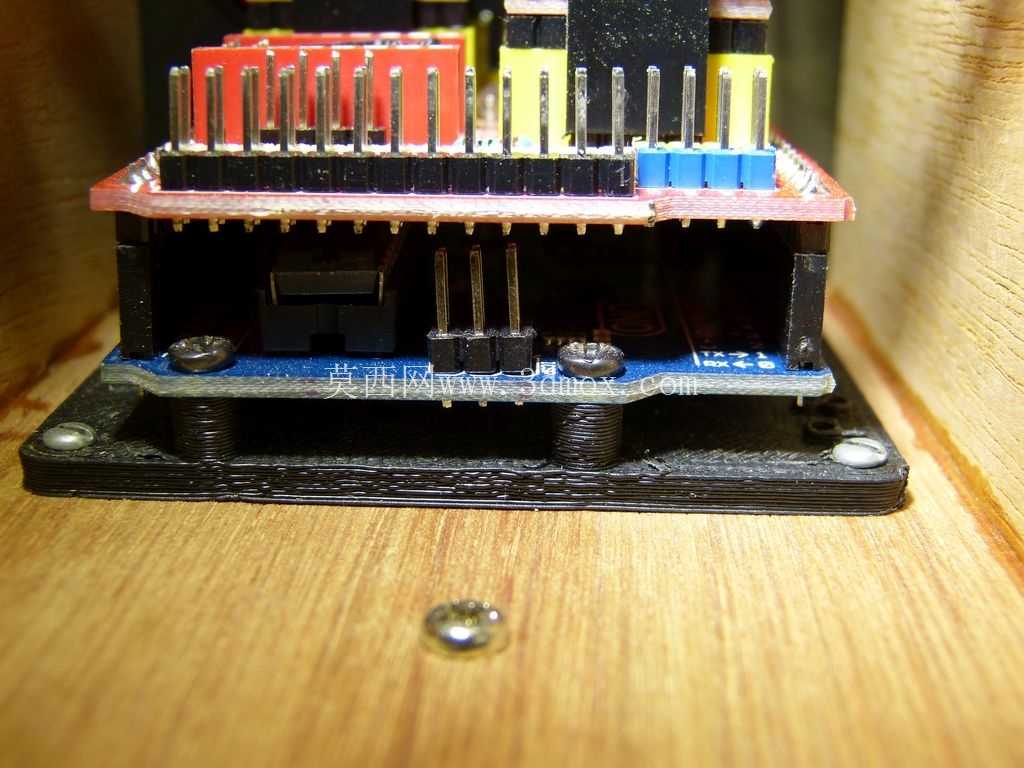

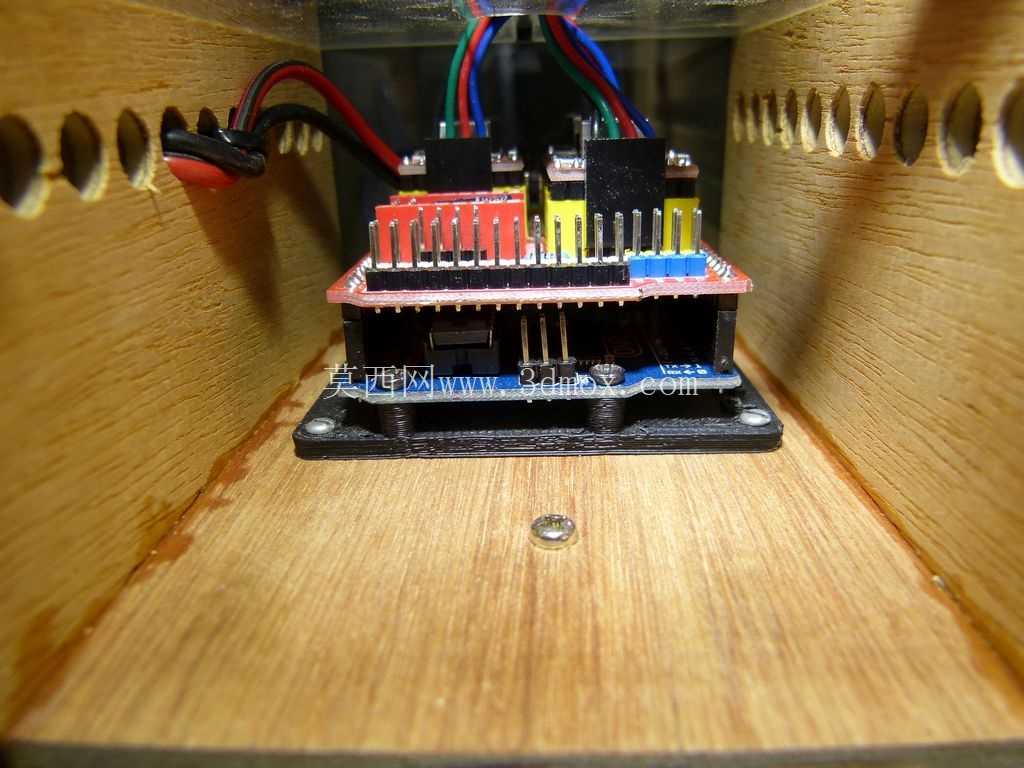

在实际安装使用中，这款固定座的安装边界兼容性较强，四个边角安装孔的孔距适配市面上大多数2020、3030系列铝型材的安装孔位，不需要额外制作转接件就能直接固定在常规桌面级CNC铣床的机架上。控制板安装完成后，板面与安装基面之间的间隙可以容纳常规厚度的驱动散热片，不会因为安装空间不足导致散热片被挤压，影响驱动模块的散热效果。固定座的整体厚度经过优化，在保证结构强度、不会因为设备长期振动出现基座变形的前提下，尽可能减少了材料占用，无论是3D打印制作还是采用亚克力、铝板切割制作，都能控制较低的制作成本。对于搭建小型桌面数控雕刻机、小型PCB铣床的爱好者和工程人员来说，这款固定座能够很好地解决Arduino UNO控制板的安装固定问题，让设备电控部分的布局更加规整，走线更加清晰，同时提升设备长期运行的稳定性，减少因为控制板固定不当引发的各类设备故障。
