可3D打印功能性棘轮带收紧装置

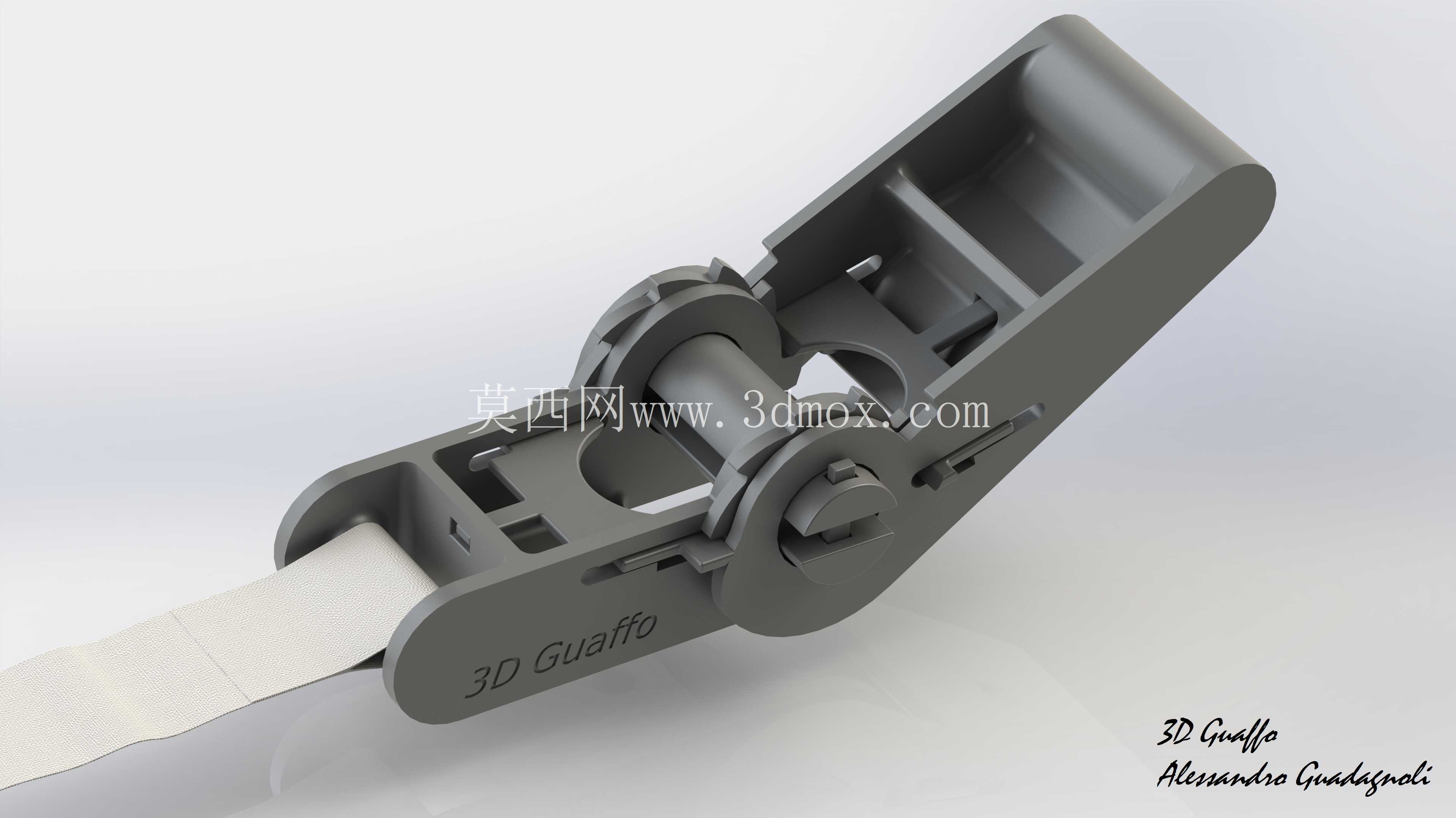

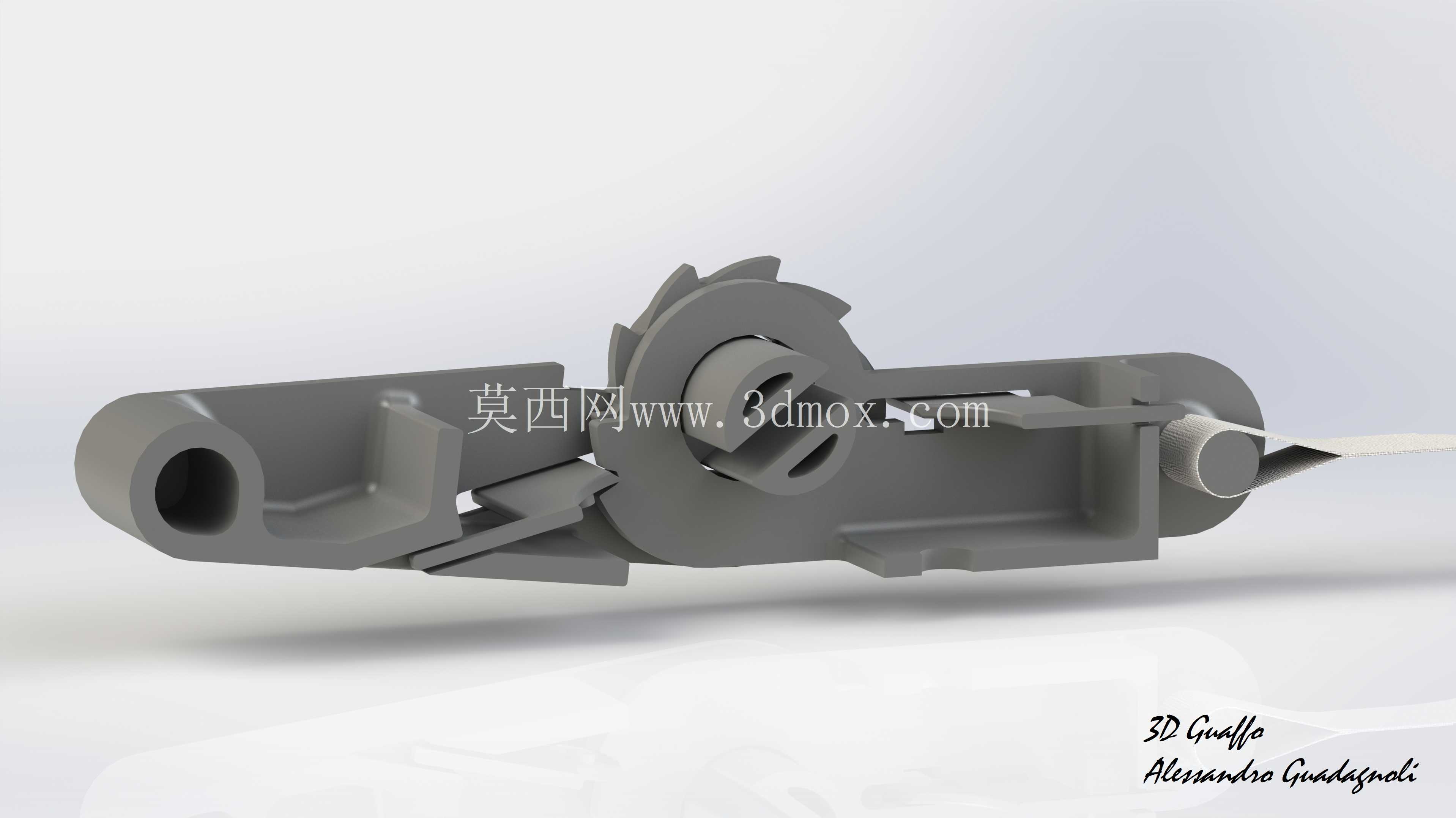

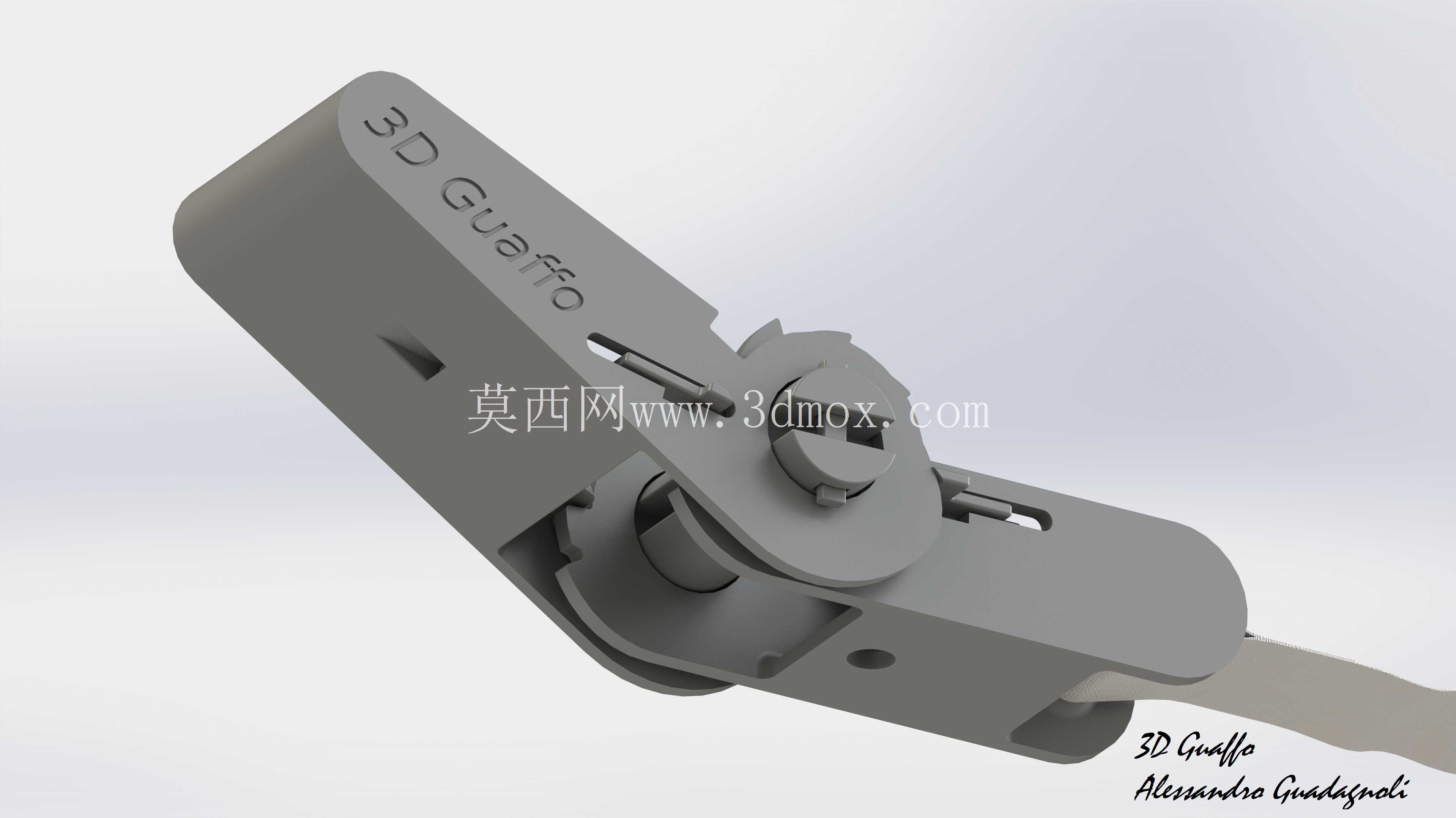

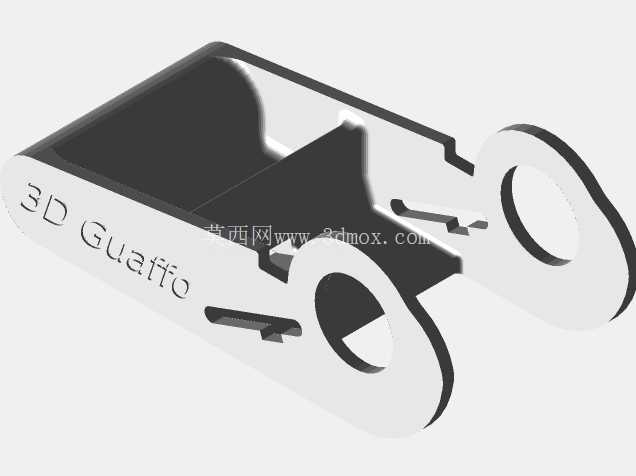

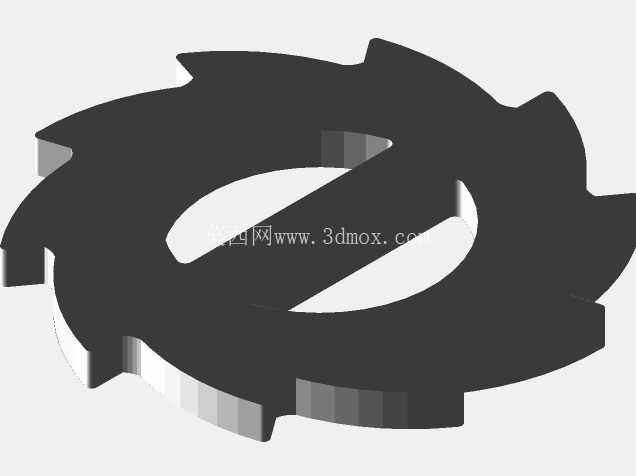

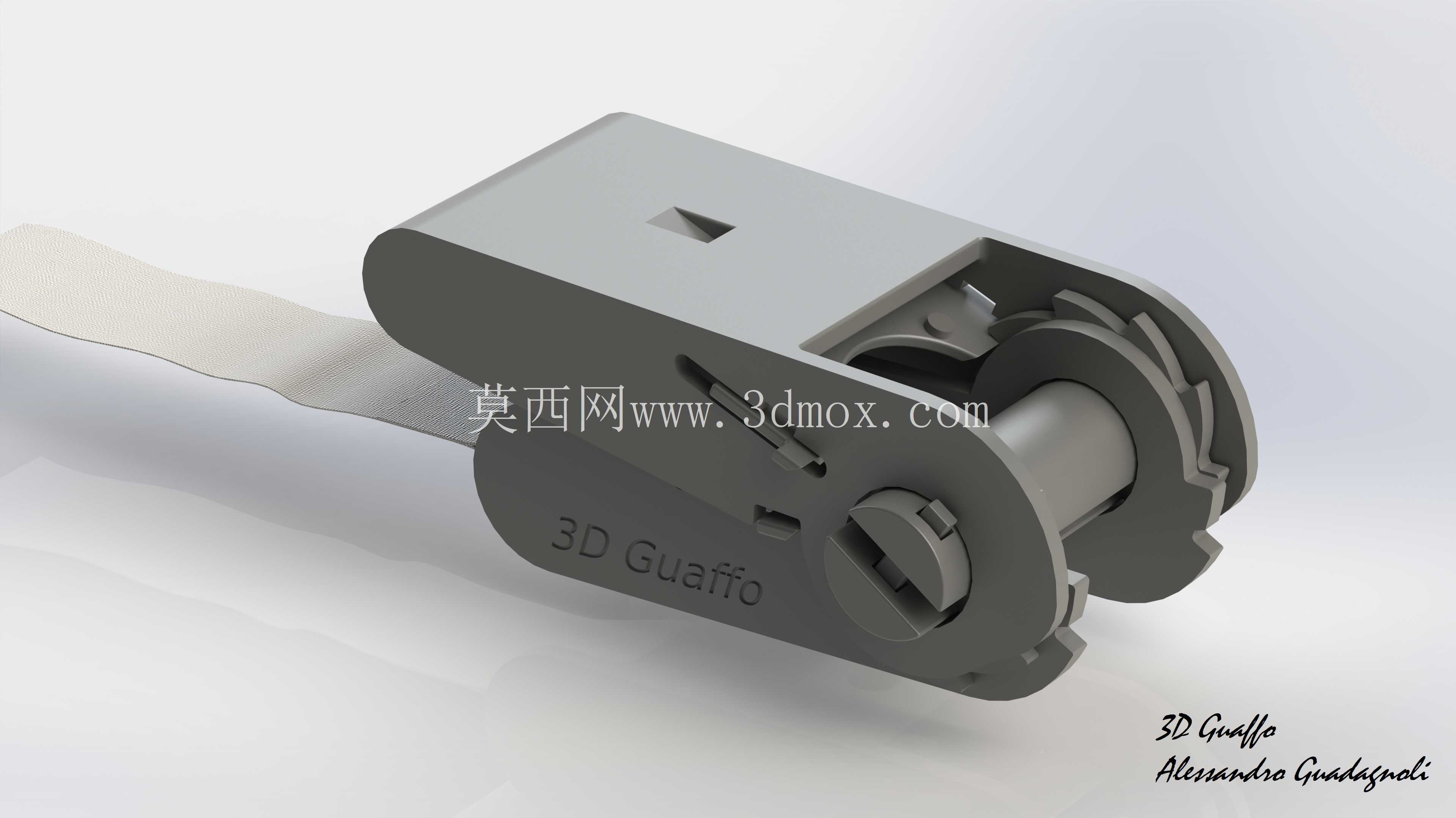

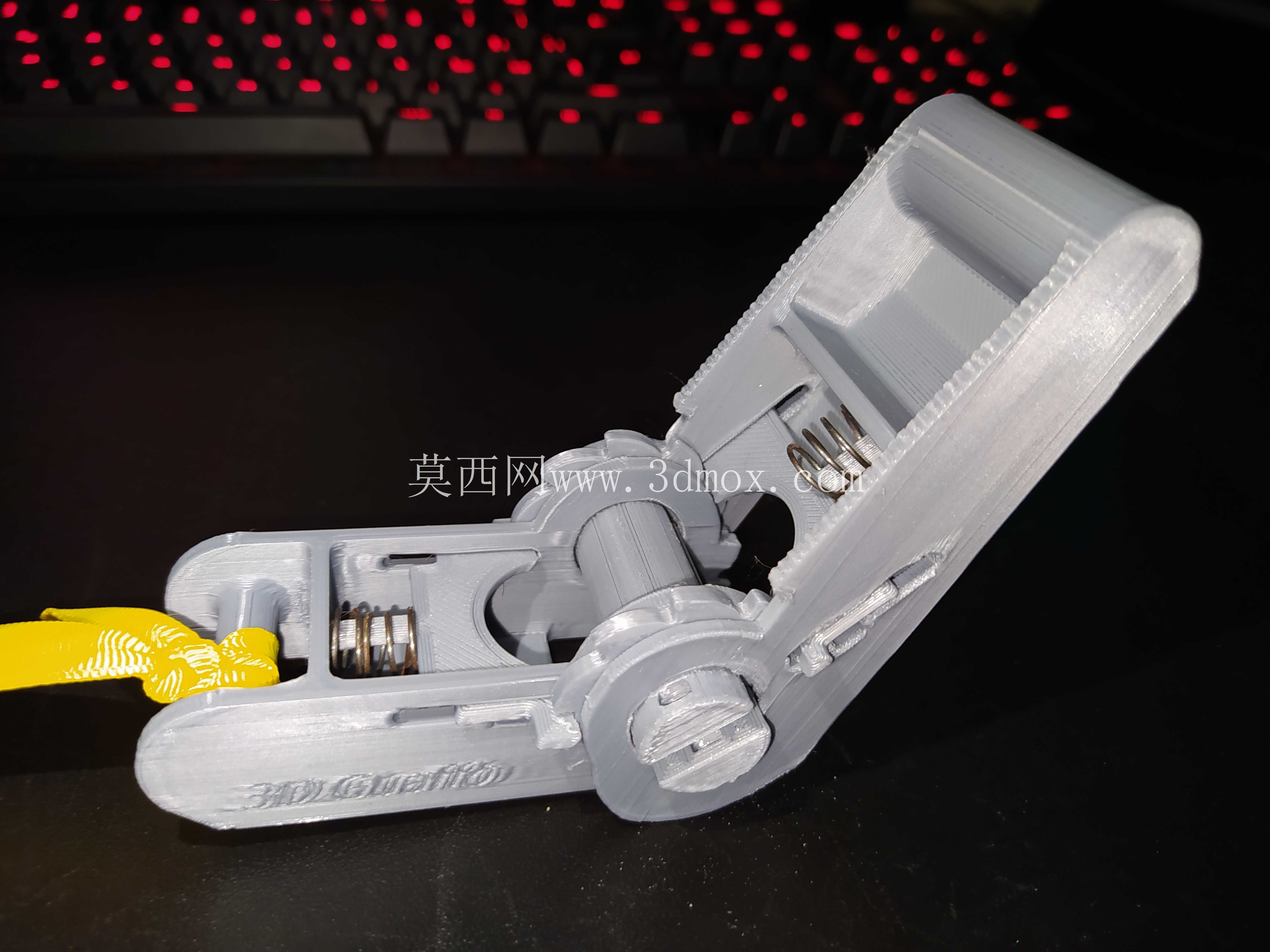

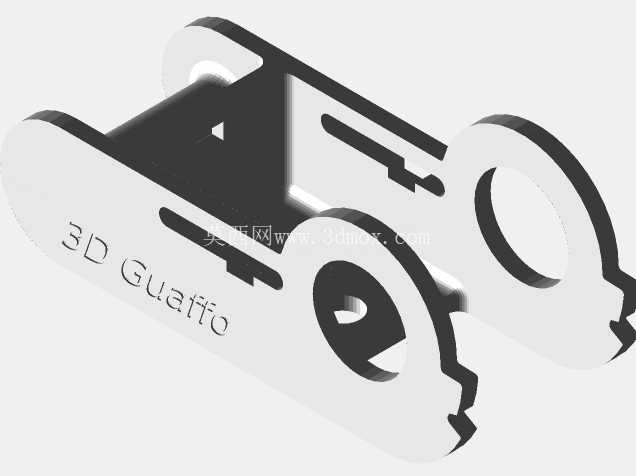

　　这款棘轮带收紧结构，核心依托棘轮棘爪的单向锁止特性实现绑带的渐进式收紧，日常在物料捆扎、临时固定、小型工装夹具装夹场景中都能见到同类结构的身影，区别于市面常见的金属冲压棘轮收紧器，这款结构完全适配熔融沉积成型工艺制作，无需额外的支撑结构就能完成全部部件打印，组装后可直接投入使用。从实际使用场景来看，这类小型棘轮收紧装置可用于桌面级3D打印工件的临时捆绑固定、户外露营装备的织带收紧、小型包装箱的捆扎锁固，甚至可以作为小型试验台架上的张紧调节部件使用，相比金属材质的成品件，3D打印制作的版本可以根据实际使用的织带宽度、所需张紧力大小快速调整结构尺寸，无需开模就能适配个性化的使用需求。结构设计上，整体采用两个大部件配合转轴、棘爪的分体式布局，壳体作为整个结构的承载基础，内部预留了织带卷绕的辊轴安装空间，侧面开设的棘爪安装槽直接集成在壳体侧壁上，不需要额外的紧固件就能完成棘爪的限位安装，辊轴一端集成棘轮齿形，和棘爪配合实现单向锁止，反向拨动棘爪即可释放卷绕的织带，整个结构没有冗余的装饰特征，所有曲面和壁厚都围绕打印工艺做了适配，最小壁厚满足常用打印喷嘴的出料宽度要求，转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的部件开裂。

　　安装边界方面，结构整体外形紧凑，卷绕辊的直径根据常用织带的弯曲半径设定，避免织带反复卷绕出现折痕损伤，壳体上的织带穿槽宽度匹配常用的20-25mm宽度织带，穿槽边缘做了圆弧倒角，防止织带在收紧过程中被壳体边缘切割磨损，棘爪的操作拨片突出壳体侧面足够的距离，佩戴劳保手套也能轻松拨动解锁，不会出现操作空间不足卡手的问题。功能特性上，整个结构依靠棘轮齿的啮合实现锁止，齿形角度经过优化，正常收紧状态下棘爪不会出现滑脱，张紧力可以根据使用需求逐步调节，不会出现一次性收紧过度导致织带崩断或者被固定物件变形的问题，两个主体部件的配合面采用小间隙配合，打印后只需要简单去除支撑毛刺就能顺畅转动，不需要额外的打磨处理，适配多种常见的3D打印耗材，使用普通PLA耗材打印就能满足日常低负载场景的使用需求，如果需要更高的强度和耐疲劳性能，更换为PETG、尼龙等耗材打印即可，不需要调整结构参数。

　　设计思路上，完全围绕无支撑打印的核心需求展开，所有悬空结构的倾斜角度都大于FDM工艺的自支撑角度，内部的辊轴安装孔采用水平贯通设计，打印时不需要添加内部支撑，避免支撑拆除后孔壁粗糙影响转动顺畅度，棘爪的复位结构可以直接集成在壳体上，利用打印耗材自身的弹性实现棘爪的自动复位，不需要额外加装金属弹簧，进一步减少了组装所需的标准件数量，拿到打印件后只需要将辊轴、棘爪装入对应位置，穿入织带就能完成组装使用，整个组装过程不需要额外的工具，也不需要粘接或者紧固件连接，拆卸维护也十分方便，出现部件磨损后可以单独打印损坏的零件进行更换，不需要整体废弃。

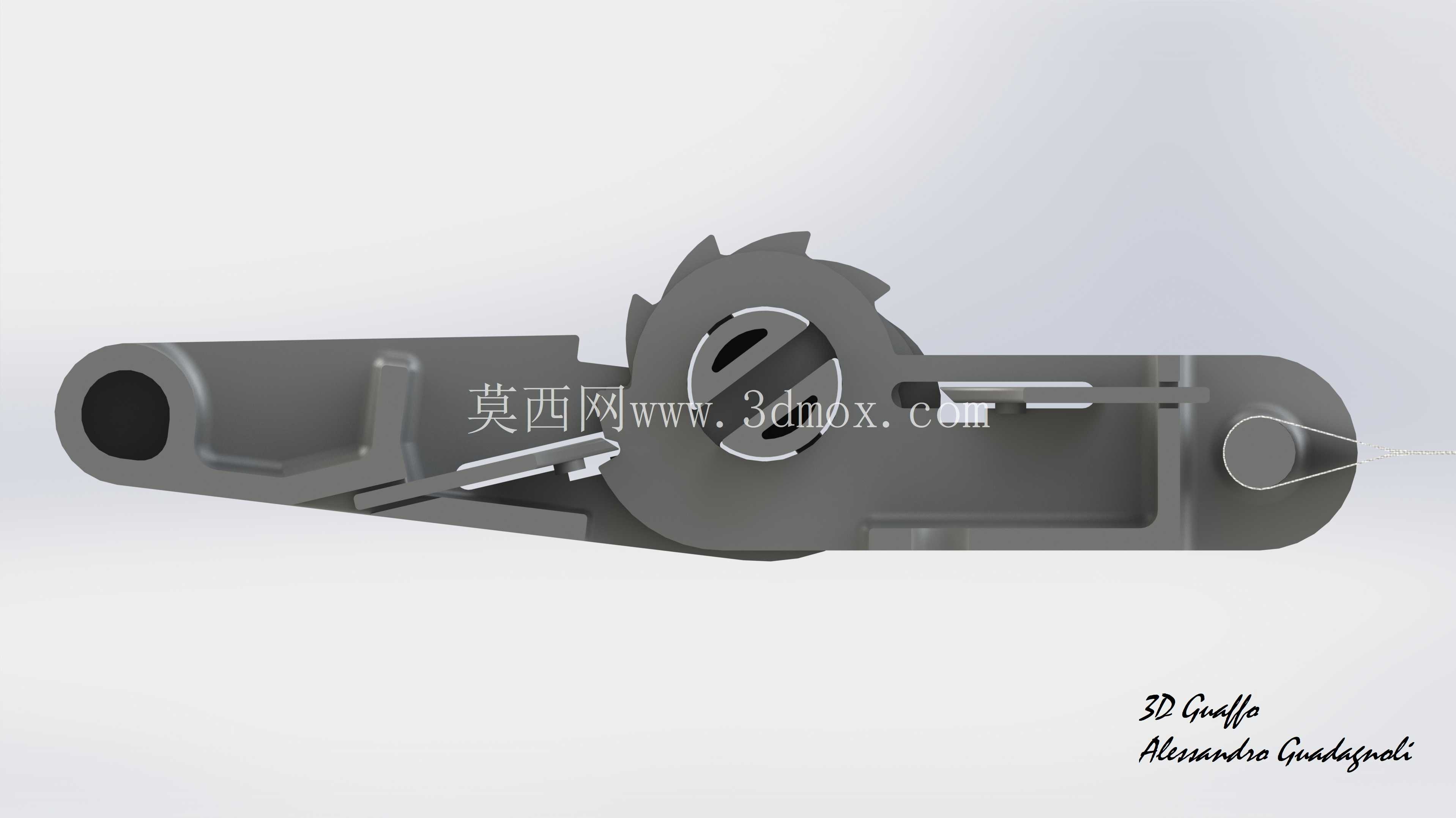

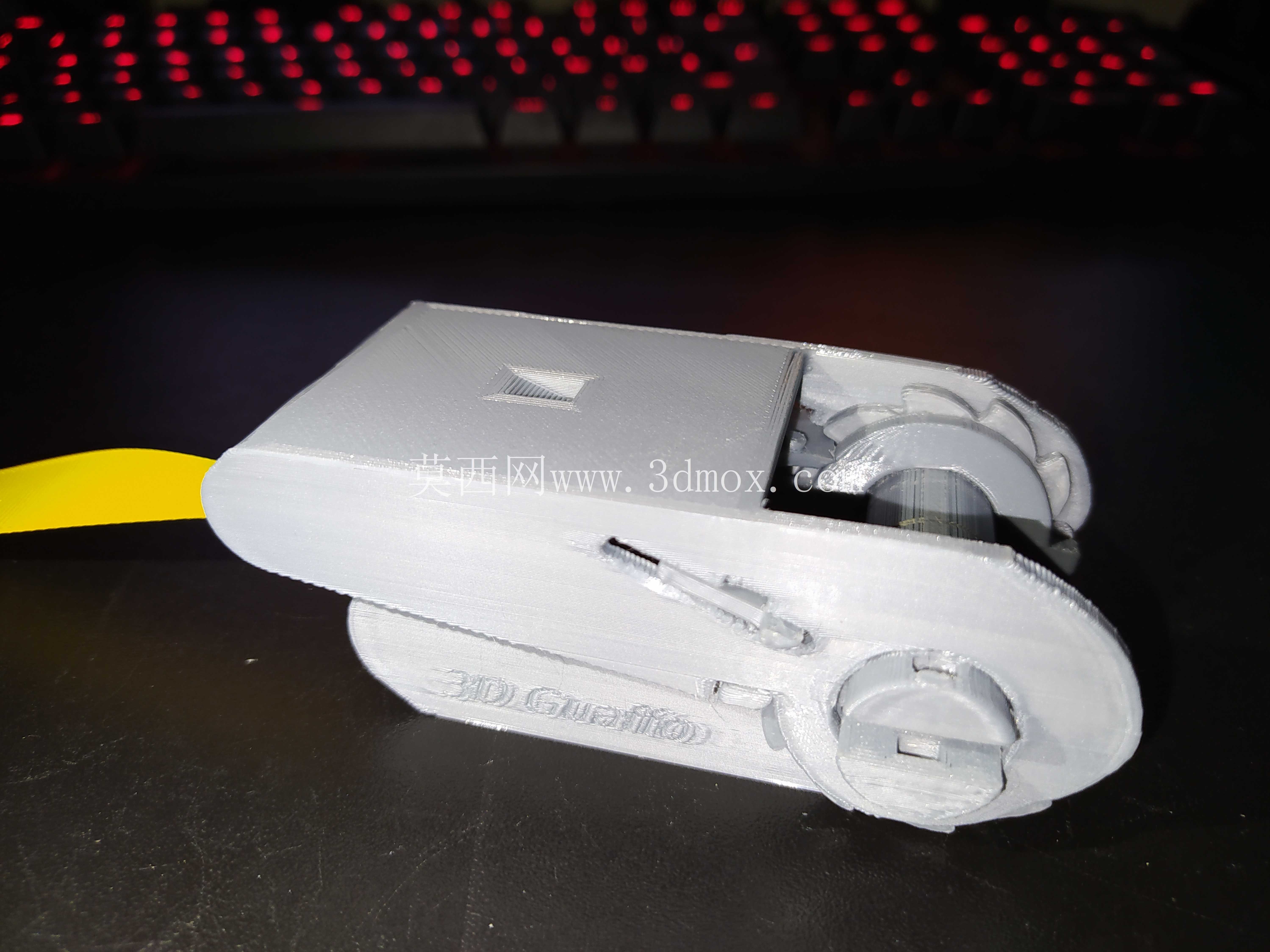

　　实际使用过程中，织带从壳体一侧的穿槽穿入后固定在卷绕辊上，转动卷绕辊外露的操作端就能逐步将织带卷收，实现收紧功能，此时棘爪在自身弹性作用下卡入棘轮齿槽，防止卷绕辊反转松脱，需要释放织带时，只需要拨动棘爪脱离棘轮齿槽，就能反向拉出织带，操作逻辑和常规金属棘轮收紧器完全一致，不需要额外的学习成本。结构的整体尺寸控制在手持操作的合适范围内，重量轻，携带方便，针对不同的负载需求，可以通过调整棘轮齿的啮合深度、壳体壁厚来调整整体的承载能力，适配从轻载的物品捆扎到中载的工装固定等不同场景的使用需求，结构上预留的安装孔位也可以方便地将整个收紧装置固定在工作台面、设备机架上，作为固定张紧机构使用，拓展了结构的使用场景。
