免支撑可一体打印功能棘轮带结构

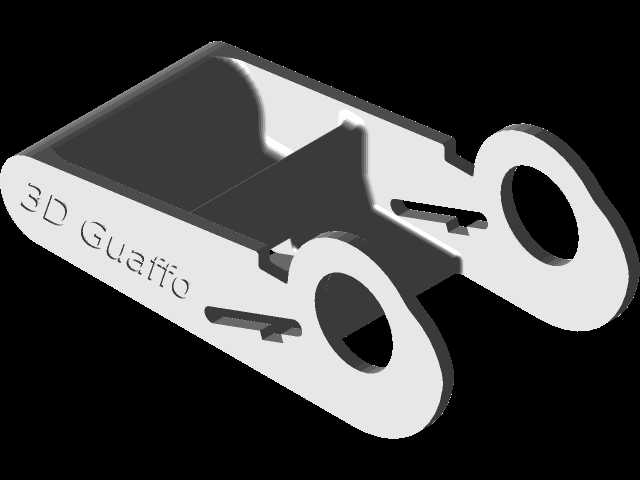

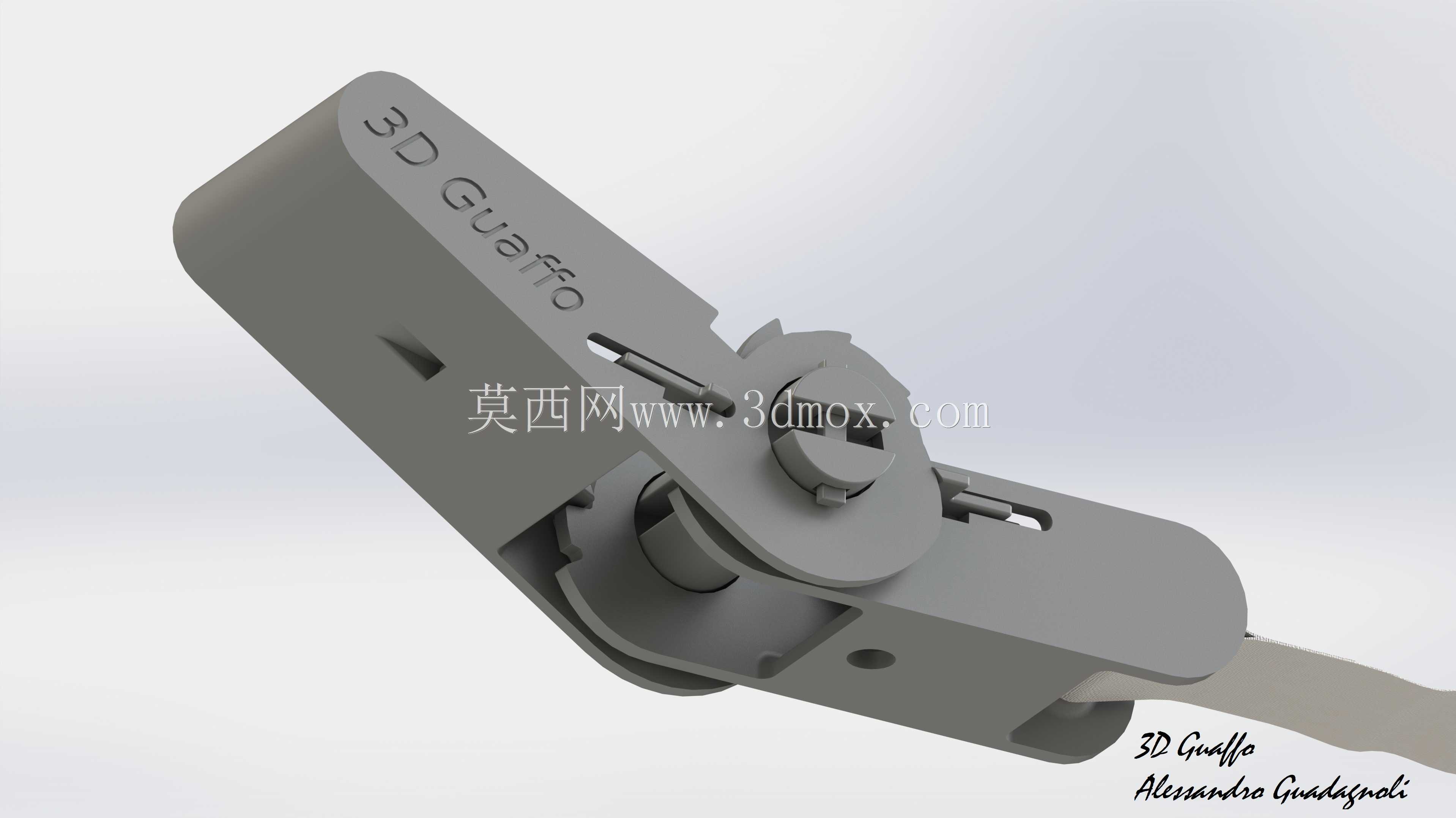

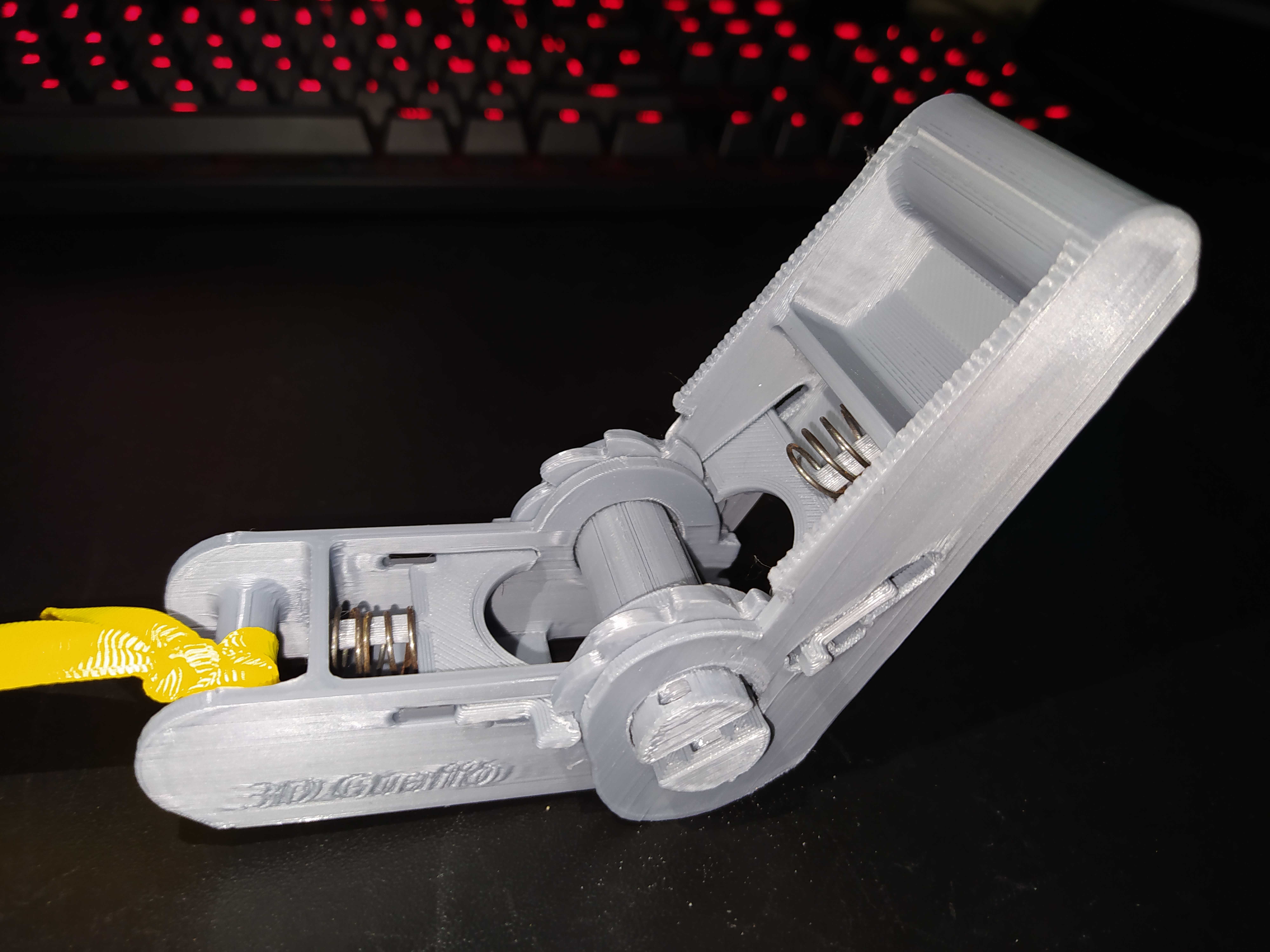

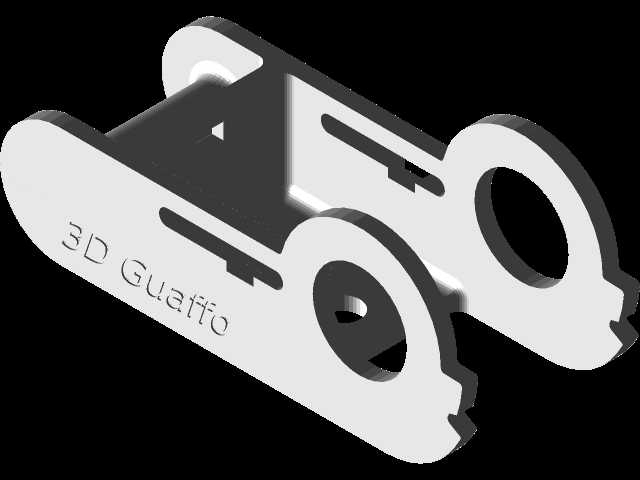

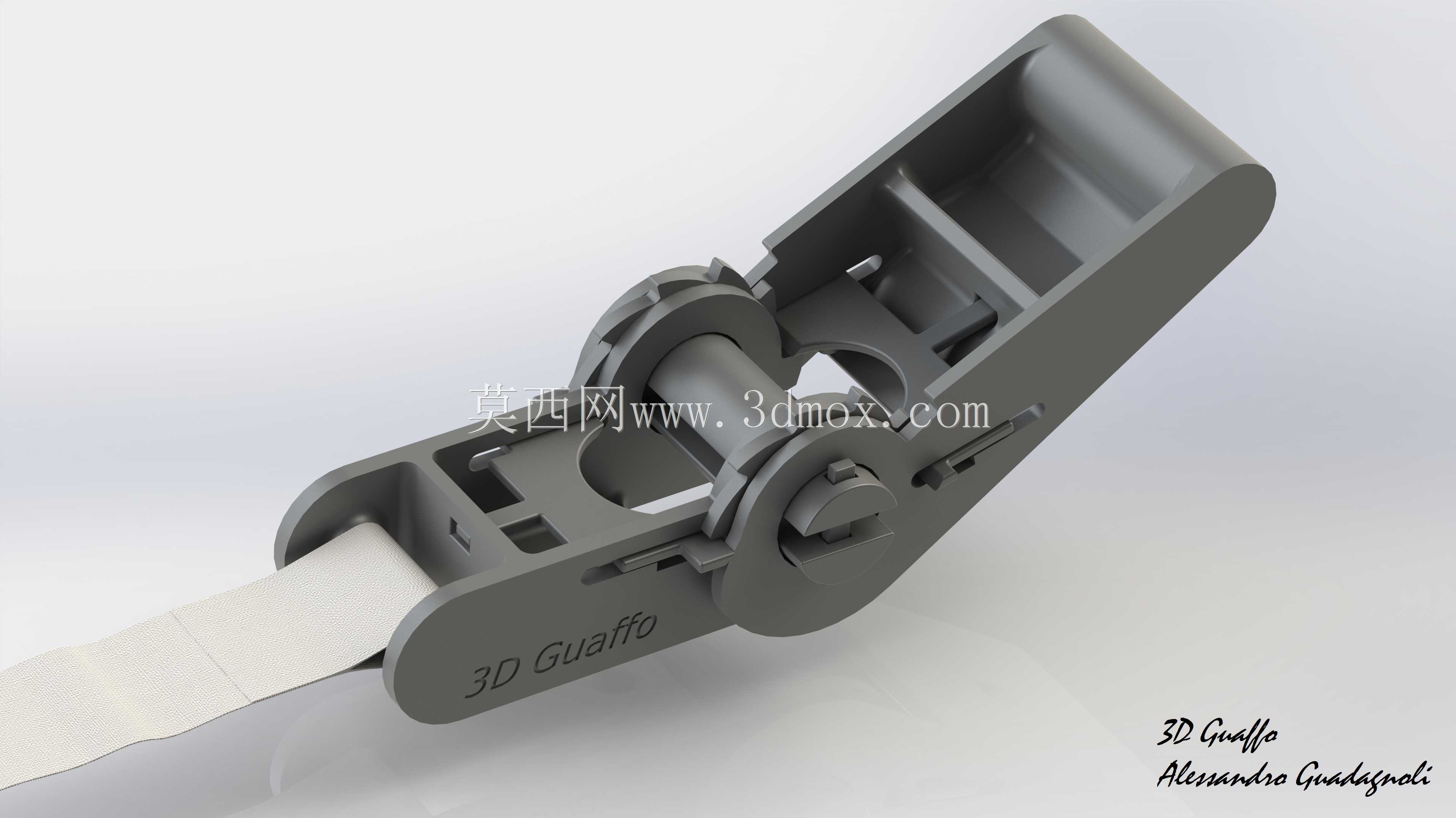

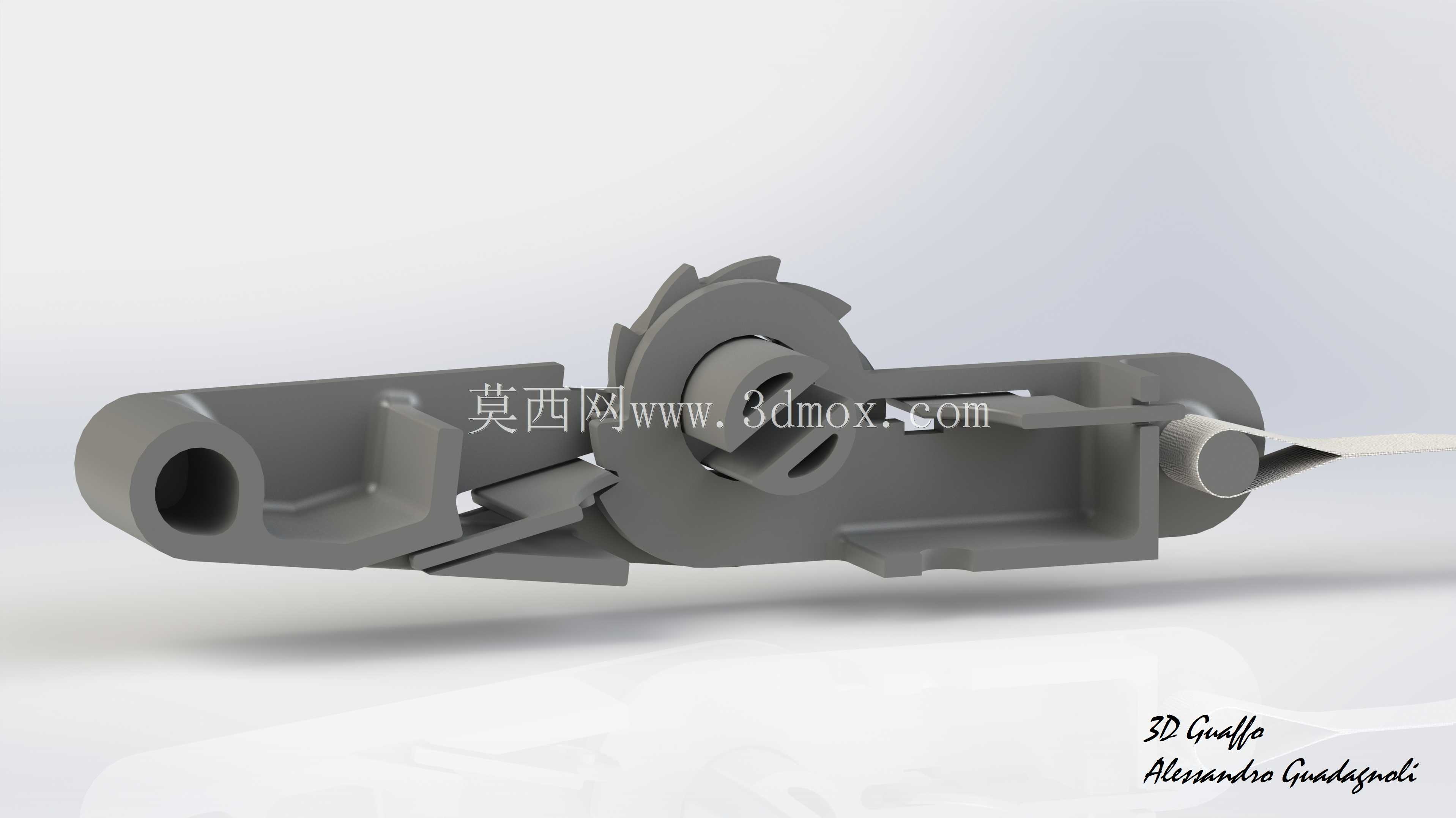

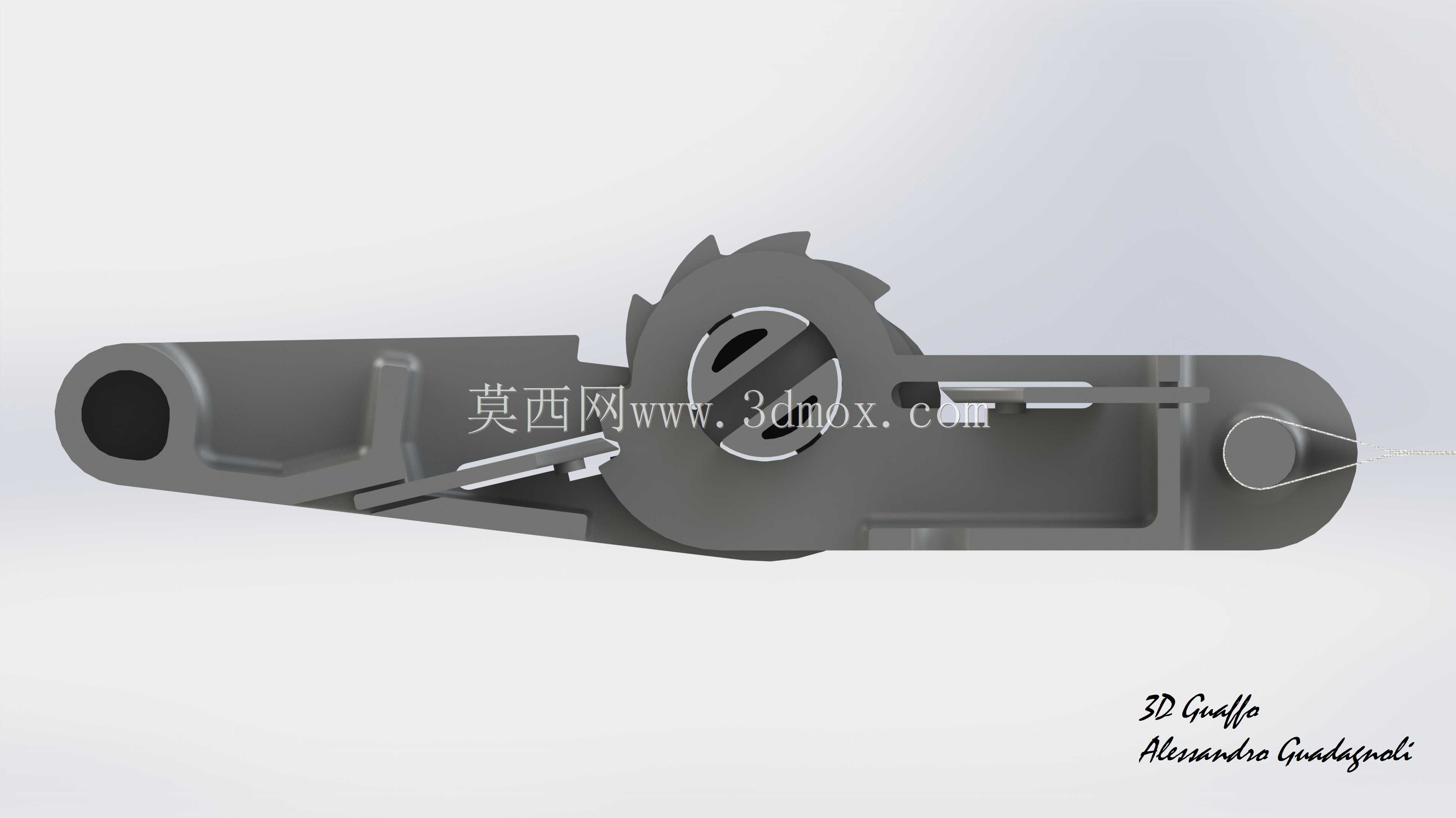

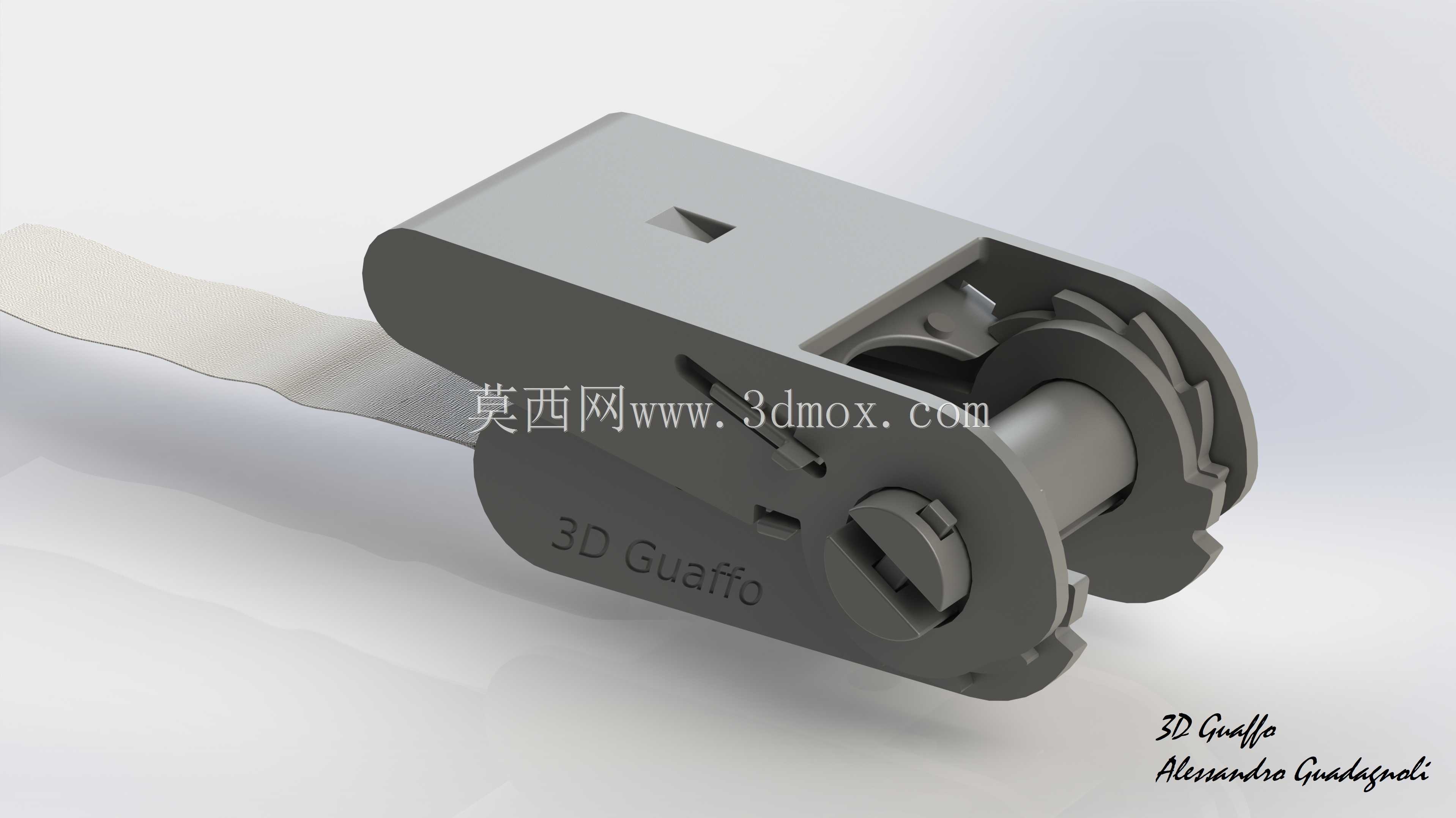

桌面级FDM3D打印做活动铰接结构最容易踩的坑，就是预留间隙小了转轴粘死，间隙大了配合晃量超标，还要额外加支撑拆完留毛刺影响转动顺滑度，这套棘轮带结构从加工适配角度把这些问题全提前规避了。棘爪和棘轮的啮合齿面做了1.5度的微小拔模斜度，打印时齿面顺着Z轴堆叠方向成型，不需要任何支撑结构就能打出完整齿形，拆件时不用抠支撑残料，齿面啮合的接触面积刚好能锁住柔性带的反向滑动，正向抽拉时棘爪能顺着齿面顺滑抬升不会卡滞。穿柔性带的导槽内壁做了0.2mm的微凸筋，刚好抵消PLA耗材打印时的层纹凹陷，柔性带抽拉时不会因为层纹卡涩，也不会因为间隙过大出现带体歪斜跑偏的情况。棘爪的转轴位置没有做整圆轴孔配合，而是做了半开放的卡扣式轴座，打印时轴座和棘爪是一体成型的，打印完成后只需要轻轻把棘爪按进轴座卡槽就能完成装配，不用额外穿销轴，也不用做分体打印后的粘接工序，轴座的卡扣预留了0.15mm的弹性变形量，反复扳动棘爪也不会出现卡扣断裂的情况。棘轮的侧边做了限位挡边，刚好卡住柔性带的侧边，防止带体在卷收时从棘轮槽里脱出，挡边的高度刚好比带体厚度高0.3mm，打印时挡边和棘轮主体一体成型，不会出现层间剥离的问题。整个结构所有的悬空位置都做了45度以上的自支撑角度，哪怕用0.2mm层高、20%填充的普通打印参数，也能一次打印成功，不需要加任何支撑、 raft或者裙边，打印完成后去掉底部的少量拉丝就能直接用。棘爪的尾部做了微小的配重凸块，自然状态下棘爪会靠自身重力压在棘轮齿面上，不需要额外加装扭簧就能实现单向锁止，减少了零件数量也省去了弹簧安装的公差匹配问题。柔性带的表面做了等距的啮合孔，孔位和棘轮齿的节距完全匹配，抽拉时每个齿都能准确卡进孔位，不会出现跳齿打滑的情况，带体的厚度做了渐变处理，靠近棘轮的位置稍厚保证啮合强度，末端稍薄方便穿入导槽。
