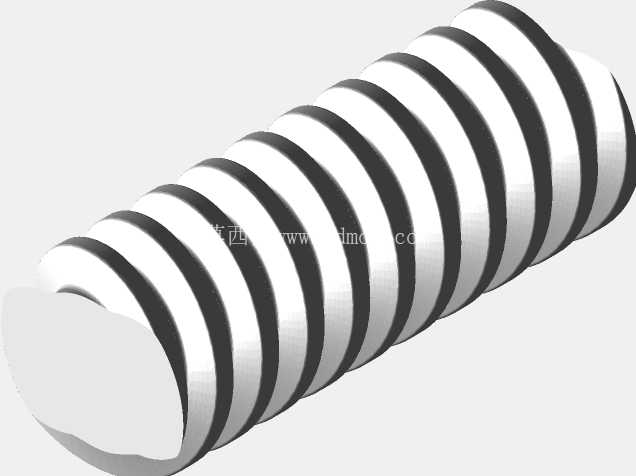

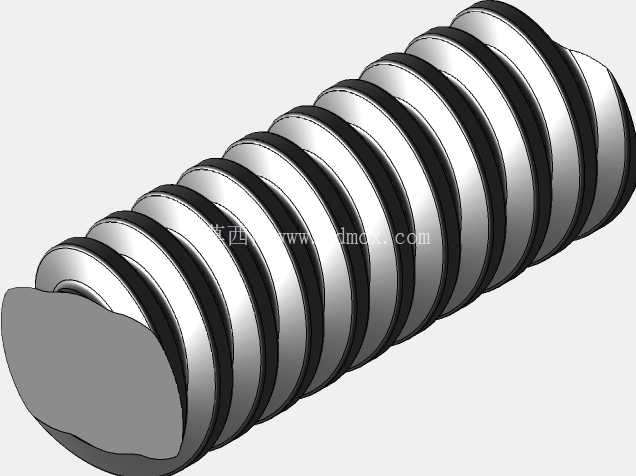

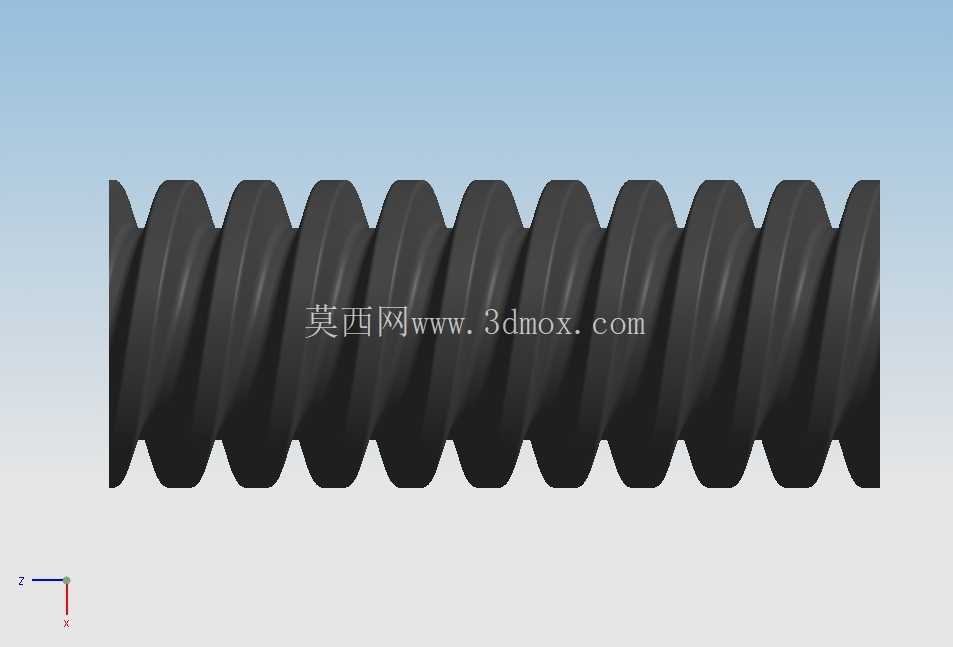

双头梯形螺纹传动螺杆结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153573
  • 双头梯形螺纹传动螺杆结构设计
  • 双头梯形螺纹传动螺杆结构设计
  • 双头梯形螺纹传动螺杆结构设计

  在机床进给机构、重载升降平台、压力调节装置这类需要平稳直线传动的工况里,梯形螺纹螺杆始终是核心的传动承载部件,相比三角螺纹的紧固属性,梯形螺纹的牙型角设计更适配动力传递场景,牙侧受力均匀,磨损后可通过开合螺母调整间隙,长期运行的传动精度保持性更优。这款双头梯形螺纹螺杆的设计,首先围绕传动效率做了核心考量,单头梯形螺纹的导程等于螺距,传动比偏大但移动速度慢,双头结构的导程为两倍螺距,相同转速下螺母的直线移动速度提升一倍,在需要快速进给的工装调节、物料输送推送场景中,能有效缩短空行程耗时,同时多头螺纹的啮合牙数更多,载荷分布在更多接触牙面上,单牙承受的挤压应力更低,重载工况下的抗变形能力更强。

  从结构细节来看,螺杆的牙型采用标准梯形牙设计,牙顶与牙底预留了合理的圆角过渡,避免应力集中在牙根位置,长期承受交变轴向载荷时,能减少疲劳裂纹的萌生概率,螺纹表面的粗糙度控制在适配滑动摩擦的区间,既不会因为过于粗糙加剧磨损,也不会因为表面精度过高提升不必要的加工成本。螺杆的两端预留了安装轴颈结构,可适配深沟球轴承或者滑动轴套的安装需求,轴颈与螺纹段的同轴度公差控制在合理范围,避免螺杆高速旋转时出现径向跳动,导致螺母运行卡滞、传动噪音过大的问题。

  设计过程中需要重点考量螺纹的啮合间隙,间隙过小会导致传动阻力陡增,润滑脂难以进入啮合面形成油膜,长时间运行会出现干磨拉伤牙面的问题;间隙过大则会导致传动回程误差超标,在需要精准位置控制的进给场景中,会直接影响终端执行件的定位精度,因此建模时对螺纹中径的公差带做了针对性匹配,兼顾传动灵活性与精度保持性。在实际应用场景中,这类螺杆常配合铜质开合螺母使用,铜材质的自润滑属性能降低摩擦系数,减少螺杆表面的磨损速率,当长期运行出现磨损间隙后,可通过调整开合螺母的压紧程度补偿间隙,无需直接更换整根螺杆,大幅降低设备的后期维护成本。

  从安装边界来看,螺杆的有效螺纹长度需要匹配设备的最大行程需求,两端的支撑跨距要经过挠度校核,当螺杆长径比偏大时,需要在中间增设支撑导套,避免螺杆受压时出现弯曲失稳,尤其是在立式升降的重载场景中,螺杆承受轴向压力,失稳会直接导致传动卡顿甚至结构变形。建模过程中对螺纹的收尾段做了合理的退刀结构设计,避免螺母运行到行程末端时出现卡滞,退刀槽的尺寸匹配加工刀具的走刀需求,不会出现加工干涉的问题。这类双头梯形螺杆相比滚珠丝杠成本更低,抗冲击载荷能力更强,在低速重载、对传动精度要求不是极高的工装设备、建材加工机械、农业输送设备中应用十分广泛,设计时不需要追求过高的加工精度,只需要匹配工况的载荷、速度、行程需求,就能实现高可靠性的长期稳定运行。
